Рис. 4.17. Методика исследования позвоночной артерии.

А, Б. Положение датчика и головы пациента. В. Позвоночная артерия в костном канале поперечных отростков шейных
позвонков.

При невозможности достоверной дифференциа-

ции наружной и внутренней сонных артерий на основа-
нии характерных диагностических признаков проводят
перкуторную пробу, заключающуюся в последователь-
ной локации просветов наружной и внутренней сонных

артерий с одновременной перкуссией по просвету по-
верхностной височной артерии. Эта проба способству-
ет появлению дополнительных шумовых сигналов при
локации просвета наружной сонной артерии.

У наружной сонной артерии могут быть различ-

ные варианты строения. Наиболее часто встречает-

ся «рассыпной», характеризующийся делением на-
ружной сонной артерии в устье на несколько ство-
лов примерно равного диаметра. При соблюдении
всех условий внутренняя сонная артерия может быть

визуализирована до уровня входа в полость черепа
через canalis caroticus. Датчик при этом располага-
ется под углом приблизительно 45° к плоскости ниж-
ней челюсти в проекции ее угла. После проведения

сканирования в продольной плоскости датчик распо-
лагают перпендикулярно продольной оси сосуда и
под углом 40-60° к поверхности шеи с целью скани-
рования в поперечной плоскости [1-3]. В попереч-

ной плоскости осуществляется последовательная
визуализация дистального отдела плечеголовного

ствола (справа), устья подключичной артерии (спра-
ва), общей сонной артерии, ее бифуркации, внутрен-
ней сонной артерии в шейном сегменте, наружной
сонной артерии в проксимальном отделе. Анатоми-
ческими ориентирами при визуализации общей сон-

ной артерии являются доли щитовидной железы, рас-
положенные медиально, и просвет внутренней ярем-
ной вены, расположенный латеральнее и чуть выше

общей сонной артерии. Область бифуркации общей
сонной артерии, как правило, находится на уровне

перешейка шитовидной железы.

При оценке состояния позвоночных артерий го-

лова пациента лежит ровно, плоскость сканирования
ориентирована под углом близким к 90° по отноше-
нию продольной оси сосуда и к поверхности шеи,

подбородок максимально поднят вверх. Сканирова-
ние начинают на уровне СЗ-С4 позвонков. Анатоми-
ческим ориентиром для визуализации сегмента V2
позвоночной артерии являются гипоэхогенные акус-
тические тени от тел поперечных отростков шейных

позвонков. Для визуализации сегмента V1 ультразву-
ковой датчик смещают в проксимальном направле-
нии (к ключице). При неудовлетворительном качестве

изображения возможно проведение исследования с
расположением датчика в горизонтальной плоскости
непосредственно над поперечными отростками шей-
ных позвонков при повороте головы пациента в про-
тивоположную сторону (рис. 4.17).

Описанные способы предназначены для иссле-

дования позвоночной артерии в сегментах V1 и V2.

Сегмент V3 позвоночной артерии визуализируется
не всегда. Для получения его изображения датчик
располагают за углом нижней челюсти, плоскость
сканирования при этом ориентирована медиально
с направлением на внутренний угол контралате-
ральной глазницы. Сканирование позвоночных ар-
терий обычно удается осуществить только в одной
плоскости-продольной. Ввиду небольшого диамет-
ра позвоночной артерии (в среднем около 3 мм) и
ее локализации (внутри канала поперечных отрост-
ков шейных позвонков) проведение сканирования в
поперечной плоскости в большинстве случаев зат-
руднено. Устье правой позвоночной артерии визуа-
лизируется чаще, чем левой, что обусловлено осо-
бенностями анатомического расположения (глуби-
ной залегания) подключичной артерии, от которой
в ее проксимальном сегменте отходит позвоночная
артерия. В ряде случаев качество визуализации
можно улучшить путем переразгибания головы па-
циента с помощью валика, применения ультразву-
ковых датчиков более низкой частоты (3-5 МГц). У
большинства обследуемых даже при визуализации
устья позвоночной артерии достоверная оценка эхо-
структуры и размеров патологических изменений в
нем затруднительна.

В норме сонные и позвоночные артерии имеют

прямолинейный ход. Угол расхождения общих сон-
ных артерий в области бифуркации составляет око-

ло 30-40°. Неизмененные просветы сосудов имеют

гипоэхогенную (реже анэхогенную) структуру. Ком-
плекс интима - медиа однородной эхоструктуры и
эхогенности состоит из двух четко дифференцируе-
мых слоев: интимы (умеренной эхогенности) и медии
(низкой эхогенности), поверхность его ровная. Эхо-
генность адвентиции сопоставима с эхогенностью
окружающих тканей.

Стандартизованное измерение толщины комп-

лекса интима - медиа в общей сонной артерии про-

водится на 1-1,5 см проксимальнее бифуркации по

задней (по отношению к датчику) стенке артерии

[15-22]. Измерения по передней стенке недопусти-

92

МЕТОДИКА ИССЛЕДОВАНИЯ СОСУДИСТОЙ СИСТЕМЫ

мы ввиду «искажения» ультразвукового сигнала при

двойном (на границах адвентиция - медиа и инти-

ма - просвет) прохождении ультразвукового луча из
сред с более высокой акустической плотностью в

среды с более низкой. При диагностическом ульт-
развуковом исследовании проводится оценка тол-
щины комплекса интима - медиа в общей сонной ар-

терии в зоне максимального визуального утолще-

ния при ориентации плоскости сканирования в про-

дольной оси сосуда (рис. 4.18). Средние значения
толщины комплекса интима - медиа общих сонных
артерий в разных возрастных подгруппах представ-
лены в таблице 4.1.

Отсутствие нормативных параметров для груп-

пы старше 60 лет обусловлено наличием возраст-
ных инволюционных изменений в сосудистой стен-
ке, акустические признаки которых близки к тако-
вым при атеросклерозе и других видах вторичной
сосудистой патологии, часто наблюдаемых у лиц
пожилого возраста.

По данным проведенного нами обследования

1300 пациентов, воспроизводимость методики при

измерении толщины комплекса интима - медиа из
расчета на одного оператора составила 94,2%, на

двух операторов - 92,7%. Средняя величина ошибки

повторных измерений варьировала от 4 до 10,5%
(5,2±1,4%) для одного оператора и от 6,3 до 15,6%
(7,8±1,9%) для разных операторов, что не отличает-
ся от приводимой в литературе [15, 18,19].

Толщина комплекса интима - медиа левой об-

щей сонной артерии несколько больше, чем правой,
и зависит от возраста и пола. Величина годового при-
роста ее для левой общей сонной артерии равна
0,0126 мм, для правой -0,0117 мм; у мужчин в левой

общей сонной артерии - 0,0138 мм, в правой - 0,0124
мм, у женщин - 0,012 и 0,0113 мм соответственно.
Средний возраст, в котором наблюдается статисти-
чески достоверное (p<0.001) утолщение комплекса
интима - медиа до 1 мм и более, в целом для группы
составил 53,5 лет, для мужчин - 52,8 года, для жен-
щин - 53,5 лет  [ 1 , 23, 24]. Подобные изменения мо-

гут быть отражением как инволюци-
онных изменений сосудистой стен-
ки, так и начальных (нестенозирую-
щих) стадий атеросклеротического
процесса, не имеющих определен-
ных клинических эквивалентов. По

литературным данным, пороговым

Рис. 4.18. Измерение комплекса инти-
ма - медиа общей сонной артерии в
зоне его максимального утолщения.

значением толщины комплекса интима - медиа сон-

ных артерий является 1,0- 1,1 мм [15-18, 22]. При
этом норматив 1,1 мм используется при оценке тол-
щины комплекса интима - медиа в области бифур-
кации общей сонной артерии.

Диаметры общей и внутренней сонных артерий

имеют относительно постоянные величины и зави-
сят от возраста пациента, а также наличия или от-
сутствия сопутствующей артериальной патологии.

Диаметры наружных сонных артерий весьма вари-
абельны и определяются типом ее строения. Про-

грессирующее увеличение диаметров артерий с
возрастом (рис. 4.19) является компенсаторной ре-
акцией на утолщение сосудистой стенки, связанное
с инволюционными процессами. К более раннему

увеличению диаметра сонных артерий приводят

патологические процессы, сопровождающиеся

утолщением сосудистой стенки: атеросклероз, ги-

пертоническая, диабетическая макроангиопатия и
пр. Развивающееся увеличение диаметра предотв-
ращает снижение объемного притока крови к моз-
гу. Его степень напрямую зависит от степени утол-
щения сосудистой стенки.

Диаметры позвоночных артерий весьма вариа-

бельны. У мужчин они обычно больше, чем у женщин.
При этом диаметр правой позвоночной артерии, как
правило, превышает таковой слева. С возрастом ди-
аметр позвоночной артерии увеличивается. Количе-
ство периферических (мышечных) ветвей больше у
артерий малого диаметра (от 2 до 3 мм), что играет
существенную роль в определении количественных
показателей кровотока на экстракраниальном уров-
не. Оценка состояния позвоночной артерии только в
сегменте V1 методически недопустима из-за воз-
можности диагностической ошибки, связанной с на-

личием на этом уровне других артериальных сосудов

(щитошейного ствола, мышечных ветвей подключич-
ной артерии), имеющих сходство с позвоночной ар-

терией в визуальных и гемодинамических признаках.

Получение эхограммы артериального сосуда в кост-
ном канале является абсолютным доказательством

Таблица 4.1. Толщина комплекса интима - медиа общей сонной артерии (по результатам
обследования 751 человека)

Возраст,
годы

Мужчины

Женщины

Оба пола

Возраст,
годы

справа

слева

справа

слева

справа

слева

30 и менее

0,5-0,8

0,61±0,06

0,5-0,8

0,63±0,07

0,5-0,7

0,6±0,06

0,5-0,8

0,6±0,07

0,5-0,8

0,61±0,06

0,5-0,8

0,62±0,07

31-40

0,5-1,3

0,67±0,13

0,6-1

0,66±0,09

0,4-1

0,63±0,08

0,6-1,5

0,69±0,17

0,4-1,3

0,64±0,11

0,6-1,5

0,68±0,15

41-50

0,5-1,6

0,97±0,24

0,6-1,7

1,03±0,26

0,5-1,3

0,72±0,17

0,6-1,5

0,77±0,19

0,5-1,6

0,82±0,23

0,6-1,7

0,87±0,25

51-60

0,6-1,7

1,06±0,18

0,7-2

1,14±0,21

0,5-1,4

0,92±0,2

0,6-1,5

0,96±0,21

0,5-1,7

0,99±0,21

0,6-2

1,04±0,23

В целом
по группе

0,5-2,1

0,99±0,25

0,5-2,5

1±0,28

0,4-1,5

0,86±0,24

0,5-1,6

0,9±0,25

0,4-2,1

0,91±0,24

0,5-2,5

0,97±0,27

Примечание. Приведены минимальное и максимальное значения параметра в выборке
(min-max), а также среднее значение и стандартное отклонение (mean±sd).

93

МЕТОДИКА ИССЛЕДОВАНИЯ СОСУДИСТОЙ СИСТЕМЫ

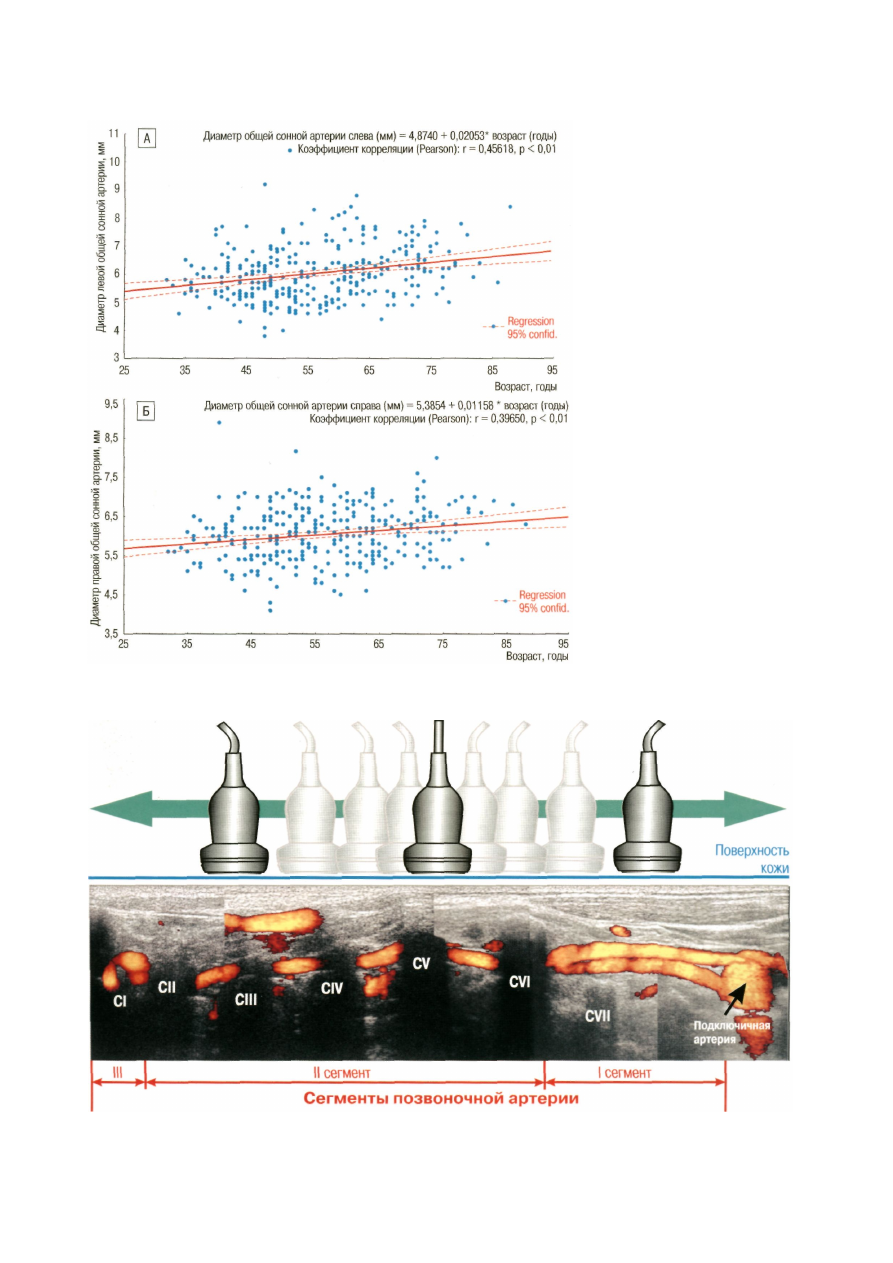

Рис. 4.19. Изменение диаметра общих сонных артерий в зависимости от возраста.

А. Изменение диаметра левой общей сонной артерии. Б. Изменение диаметра

правой общей сонной артерии.

наличия позвоночной артерии
(рис. 4.20). При оценке хода по-
звоночной артерии необходимо
обращать внимание не только на
его прямолинейность, но и на
уровень вхождения артерии в ка-
нал поперечных отростков шей-
ных позвонков, так как аномалии
вхождения в канал могут являть-
ся причиной гемодинамических
нарушений.

Учитывая прямую зависи-

мость количественных показате-

лей кровотока в брахиоцефаль-

ных артериях от уровня систем-
ного артериального давления,
перед проведением исследова-
ния в спектральном допплеровс-
ком режиме необходимо изме-
рить давление и сопоставить его
уровень с условной рабочей ве-

личиной. Условный рабочий пока-
затель соответствует уровню ар-
териального давления, наиболее
часто фиксируемому у пациента

и соответствующему его комфор-

тному самочувствию (отсутствие
любой объективной клинической
симптоматики, являющейся
следствием отклонения артери-
ального давления от оптимально-

го значения).

Плечеголовной ствол и под-

ключичные артерии относятся к
сосудам с высоким перифери-

Рис. 4.20. Реконструкция длинника позвоночной артерии в дуплексном режиме. Последовательность сканирования по­
звоночной артерии.

94

МЕТОДИКА ИССЛЕДОВАНИЯ СОСУДИСТОЙ СИСТЕМЫ

Рис.  4 . 2 1 . Исследование брахиоце-
фальных артерий в норме.

А. Проксимальный отдел подключичной
артерии.

1 -систолический пик; 2-отрицательный

пик в фазу ранней диастолы; 3 - положи-

тельный конечный диастолический пик;
4 - ретроградный пик в конце диастолы.

Б. Плечеголовной ствол.
1 - систолический пик; 2 - отрицательный
пик в фазу ранней диастолы; 3 - положи-

тельный конечный диастолический пик.

ческим сопротивлением (рис.
4.21). В неизмененных артериях
получаемый допплеровский спектр
характеризуется наличием высоко-
го острого систолического пика
(пик 1),отрицательного пика в фазу
ранней диастолы (пик 2) и положи-
тельного конечного диастоличес-
кого пика (пик 3). Сонные и позво-
ночные артерии характеризуются
низким периферическим сопро-

тивлением, причем по величине

периферического сопротивления
внутренняя сонная и позвоночная

артерии, т.е. сосуды, участвующие

в непосредственном кровоснабже-
нии мозга существенно отличают-

ся от общей сонной и наружной
сонной артерий (рис. 4.22). На оги-
бающей допплеровского спектра в
артериях с низким периферичес-

ким сопротивлением выделяют

4 основных пика: 1 - систоличес-

кий пик (соответствует максималь-
ному возрастанию скорости кро-
вотока в аорте в период изгнания);
2 - катакротический пик (соответ-
ствует началу периода расслабле-
ния); 3 - дикротическая вырезка

Рис. 4.22. Исследование брахиоцефальных артерий в норме.

A. Дуплексное сканирование общей сонной артерии.

Б. Анализ спектра потока в общей сонной артерии.

1 - систолический пик; 2 - катакротический зубец; 3 - дикротическая вырезка;

4 - диастолический пик.

B. Дуплексное сканирование наружной сонной артерии.
Г. Анализ спектра потока в наружной сонной артерии.
1 - систолический пик; 2 - катакротический зубец; 3 - дикротическая вырезка;

4 - диастолический пик.
Д. Дуплексное сканирование внутренней сонной артерии.

Е. Анализ спектра потока во внутренней сонной артерии.
1 - систолический пик; 2 - катакротический зубец; 3 - дикротическая вырезка;

4 - диастолический пик.
Ж. Дуплексное сканирование позвоночной артерии.
3. Анализ спектра потока в позвоночной артерии.

1 - систолический пик; 2 - катакротический зубец; 3 - дикротическая вырезка;

4 - диастолический пик.

95
