МЕТОДИКА ИССЛЕДОВАНИЯ СОСУДИСТОЙ СИСТЕМЫ

(соответствует периоду закрытия аортального кла-
пана); 4 - диастолический пик и наклонная диасто-

лическая составляющая (соответствует фазе диа-
столы). При отсутствии видимых препятствий кро-

вотоку и атипичной сосудистой геометрии в пле-
чеголовном стволе, подключичных, сонных артери-
ях измерение скоростных параметров кровотока

осуществляется на одном уровне - оптимально в
средней трети визуализируемого сосудистого
фрагмента при корректной установке приборных
настроек. В случае наличия патологии оценка спек-
тральных и скоростных параметров кровотока дол-

жна проводиться на нескольких уровнях - до места

изменения, в его области и за ним - для наиболее
полного описания локального гемодинамического

сдвига [1-4].

Исследование кровотока в позвоночны хартери-

ях нужно проводить в сегментах V1 и V2. При интер-

претации полученных данных необходимо учитывать
различия диаметров исследуемых артерий в связи с
их возможным влиянием на получаемые количе-
ственные значения. Поскольку в позвоночных арте-
риях патологические процессы, прежде всего стено-

окклюзирующие поражения, локализуются в зонах
труднодоступных визуализации, об их наличии и сте-

пени выраженности судят по характеру гемодинами-

ческих нарушений, оцениваемых в доступных визуа-
лизации сегментах артерии.

Количественные параметры кровотока, включая

объемную скорость, а также величины диаметров
магистральных артерий головы у практически здоро-
вых лиц средней возрастной группы (20-45 лет), по-
лученные разными авторами [5, 25], представлены в
таблице 4.2.

Ввиду значительной вариабельности фоновых

показателей кровотока вследствие их зависимости

от ряда факторов при проведении количественных
оценок целесообразен анализ не только абсолют-
ных значений показателя, но и степени их различий
(процентной асимметрии) в парных магистральных
стволах. Для общих сонных артерий допустимые
различия скоростных показателей кровотока (преж-

де всего усредненной по времени максимальной и

средней скорости) не должны превышать 40%, для
внутренней сонной артерии - 30%, для наружной
сонной артерии - 40%, для позвоночной артерии -
30% ( до 50%, учитывая вариативность строения).
Степень различия показателей кровотока напрямую
зависит от строения артерии и может повышаться
при увеличении количества периферических ветвей,
что особо значимо при исследовании кровотока в
позвоночной артерии. Для артерий, участвующих
преимущественно в обеспечении церебральной
циркуляции, высокую информативность имеет оцен-
ка асимметрии не только скоростных показателей
кровотока, но и индексов, характеризующих пери-
ферическое сопротивление. Допустимая асиммет-
рия этих показателей для внутренней сонной арте-
рии составляет 10%. Для позвоночной артерии та-
кой анализ нецелесообразен вследствие наличия
экстракраниальных ветвей, количество которых не-
постоянно.

Существует закономерная направленность ди-

намики количественных показателей кровотока у па-
циентов разных возрастных групп. Для лиц молодо-
го возраста типично увеличение скоростных показа-

телей кровотока, преимущественно за счет пиковой
систолической и усредненных по времени макси-

мальной и средней скорости, возрастание индексов,

характеризующих периферическое сопротивление.
Для лиц пожилого возраста - снижение скоростных

показателей кровотока, включая пиковые и усреднен-

Таблица 4.2. Линейные и объемные показатели кровотока в магистральных артериях головы на шее у практич-

ески здоровых лиц (mean±sd, min-max)

Артерия

Авторы,

год публи­

кации

Диаметр,

Vps,

см/с

Ved,
см/с

TAV,
см/с

ТАМХ,

см/с

RI

PI

SBI

Vvol,

мл/мин

Общая
сонная

Schoning M.

и соавт.,

М., 1994

6,3±0,9
4,7-9,7

96±25

50-169

26±6
6-43

25,4±5,4

10-37

40,9±8

15-65

0,72±0,07

0,55-0,9

1,72±0,5

0,91-3,33

0,38±0,06
0,22-0,54

470±120
267-779

Общая
сонная

 В.П,

С.Э., 1996

5,4±0,1
4,2-6,9

72,5±15,8

50-104

18,2±5,1

9-36

38,9±6,4

15-46

28,6±6,8

15-51

0,74±0,07

0,6-0,87

2,04±0,56

1,1-3,5

-

484±94

348-672

Внутрен-

няя
сонная

Schoning M.

и соавт.,

М.,1994

4,8±0,7
3,3-7,2

66±16

36-115

26±6

10-40

24,9±5,2

11-38

37,5±7,7

16-59

0,6±0,07
0,44-0,8

1,08±0,29

0,47-2,09

0,33±0,06
0,19-0,55

265±82

154-493

Внутрен-

няя
сонная

 В.Г.,

С.Э.,1996

4,5±0,6

3-6,3

61,9±14,2

32-100

20,4±5,9

9-35

30,6±7,4

14-45

20,4±5,5

9-35

0,67±0,07

0,5-0,84

1,41±0,5

0,8-2,82

-

257±56

154-413

Наружная
сонная

Schoning M.

и соавт.,

М.,1994

4,1±0,6

2,8-6

83±17

45-136

17±5

9-28

19,6±4,1

11-31

30,7±6,6

18-51

0,79±0,05

0,65-0,9

2,17±0,51

1,3-3,46

0,36±0,09
0,17-0,55

160±66

55-474

Наружная
сонная

 В.Г.,

С.Э.,1996

3,6±0,6

2-6

68,2±19,5

37-105

14±4,9

6-27

24,8±7,7

12-43

11,4±4,1

5-26

0,82±0,06
0,62-0,93

2,36±0,65

1,15-3,95

-

191±69,9

64-370

Позво­
ночная

Schoning M.

и соавт.,

М.,1994

3,4±0,6

1,8-4,5

48±10

28-71

16±4

8-26

15,6±3,6

9-26

24,3±5,2

14-38

0,66±0,07
0,52-0,83

1,35±0,4

0,8-2,58

0,35±0,11
0,02-0,61

85±33

21-165

Позво­
ночная

 В.Г.,

С.Э.,1996

3,3±0,5

1,9-4,4

41,3±10,2

20-61

12,1±3,7

6-27

20,3±6,2

6-21

12,1±3,6

6-21

0,7±0,07

0,56-0,86

1,5±0,49

0,6-3,0

-

93±33,3

38-182

96

МЕТОДИКА ИССЛЕДОВАНИЯ СОСУДИСТОЙ СИСТЕМЫ

Рис. 4.23. Динамика количественных показателей кровотока у пациентов раз-
ных возрастных групп.
А. Изменение величины усредненной по времени максимальной скорости кро-
вотока в общей сонной артерии в зависимости от возраста. Б. Изменение вели-
чины индекса периферического сопротивления в общей сонной артерии в зави-
симости от возраста.

ные значения, и возрастание индексов периферичес-
кого сопротивления (рис. 4.23).

На основании анализа полученных объемных по-

казателей кровотока по внутренней сонной (ВСА) и
позвоночной (ПА) артериям возможна оценка обще-
го мозгового кровотока - ОМК (CBF - cerebral blood

flow), который соответствует сумме объемных скоро-
стей во внутренних сонных и позвоночных артериях
с обеих сторон (4.13).

Полушарный мозговой кровоток (удельная

объемная скорость кровотока в расчете на 100 г моз-
гового вещества - CBF/100 г) может быть рассчитан
по формуле CBF/100 г = CBF/13, если принять сред-
нюю массу головного мозга за 1300 г. Расчет объем-
ных показателей кровотока, CBF, CBF/100 г целесо-
образен при оценке степени выраженности дефици-
та мозговой перфузии.

При обследовании нами 50 практически здо-

ровых лиц в возрасте от 18 до 43 лет (средний воз-

Рис. 4.24. Сканирование внутренней

яремной вены через «гелевую подушку».

раст 33,4±7,2 года) величина об-
щего мозгового кровотока соста-
вила 696,9±1 12,3 мл/мин, при
этом величина CBF/100 г была
равна 53,6±6,8 мл/100 г/мин.
Объем крови, протекающей по ар-

териям каротидной системы, со-

ставил 73,5±4,7%, вертебрально-
базилярной - 28,5±4,7% относи-

тельно CBF. При ориентировочной
оценке распределения объемного

мозгового кровотока по разным
сосудистым бассейнам оказалось,
что в среднюю мозговую артерию
(с одной стороны) поступает
26,8% общего объема крови, в пе-
реднюю мозговую - 9,4%, в зад-
нюю мозговую - 9,6% [25].

Полученные с помощью мето-

да дуплексного сканирования вели-

чины объемных скоростей мозгово-
го кровотока полностью совпадают
с оценками при использовании дру-
гих методик. По данным S. Kety и С.
Schmidt [26], значение CBF/100 г у

лиц в возрасте 40 лет, определен-

ное радиоизотопным методом с

применением нитрозоксида, равно 54 мл/100 г/мин.
При определении с помощью однофотонной эмис-
сионной компьютерной томографии у практически
здоровых лиц CBF, по данным G. Waldemar и со-
авт. [27], составил 54,9 мл/100 г/мин, по данным
N. Shirahata и соавт. [28],- 56,7 мл/100 г/мин. Сход-
ные данные при оценке этого показателя методом

дуплексного сканирования получены в работе М.

Schoning и соавт. [5].

Сканирование внутренних яремных вен проводит-

ся в двух плоскостях - продольной и поперечной, на-
ружных яремных вен - только в продольной. Если нет

патологических изменений, просветы вен при ультра-
звуковом исследовании практически полностью комп-
рессируются ввиду низкой эластичности и малой раз-
витости поддерживающего каркаса их стенок. Поэто-
му для получения качественной информации о состоя-
нии просвета и гемодинамики рекомендуется иссле-

дование через толстый слой геля - «гелевую подушку»
либо трансмускулярно (рис. 4.24).

При исследовании внутренней яремной вены го-

лова пациента расположена ровно, без переразгиба-

97

МЕТОДИКА ИССЛЕДОВАНИЯ СОСУДИСТОЙ СИСТЕМЫ

ния и напряжения мышц шеи. Для
визуализации устья подключичной
вены и дистального отдела плечего-

ловной вены датчик располагают

под острым углом к ключице. При
продольном сканировании датчик
расположен параллельно передне-
му краю m. sternocleidomastoideus в

ее проксимальном отделе. Из этой
позиции визуализируется устье
внутренней яремной вены с остиаль-
ным клапаном, который может иметь
от одной до трех створок. При сме-
щении датчика в дистальном на-
правлении последовательно визуа-

лизируются сегменты внутренней
яремной вены, расположенные па-

раллельно сначала общей, затем
внутренней сонной артерии. Внут-
ренняя яремная вена может быть ви-
зуализирована до выхода из полос-

ти черепа через яремное отверстие.

При повороте датчика на 90° по от-
ношению к первоначальной плоско-

сти сканирования оценивается по-
перечное сечение вены. Исследова-
ние наружной яремной вены прово-

дится от области ее впадения в под-

ключичную, реже во внутреннюю
яремную вену параллельно сегмен-

ту V1 позвоночной артерии в про-
дольной плоскости. Далее основной
ствол наружной яремной вены визу-
ализируется параллельно верхнему

краю поперечных отростков шейных
позвонков.

При исследовании в В-режиме

просветы внутренних, наружных
яремных вен имеют гипоэхогенную
(реже анэхогенную) структуру
(рис. 4.25). Эхогенность стенки вены
несколько превышает эхогенность

окружающих тканей, дифференци-
ровка ее на слои отсутствует. При
значительном снижении показате-
лей кровотока, преимущественно во

внутренней яремной вене, опреде-

ляется эффект спонтанного эхокон-
трастирования - неравномерное по-

вышение эхогенности просвета
вены (рис. 4.26). У большинства па-
циентов даже наличие «гелевой по-

душки» (см. рис. 4.24) не позволяет

без компрессии визуализировать
просвет внутренних яремных вен на всем протяжении.
Количественная оценка диаметра внутренних ярем-
ных вен выполняется на уровне нижней луковицы
(рис. 4.27). Диаметр наружной яремной вены оцени-
вается на 2-3 см проксимальнее ее устья. Величина

ошибки измерения достаточно высока и определяет-
ся легкой компрессируемостью просвета вены, влия-
нием дыхания, отсутствием округлости просвета. В
связи с этим получаемые количественные данные

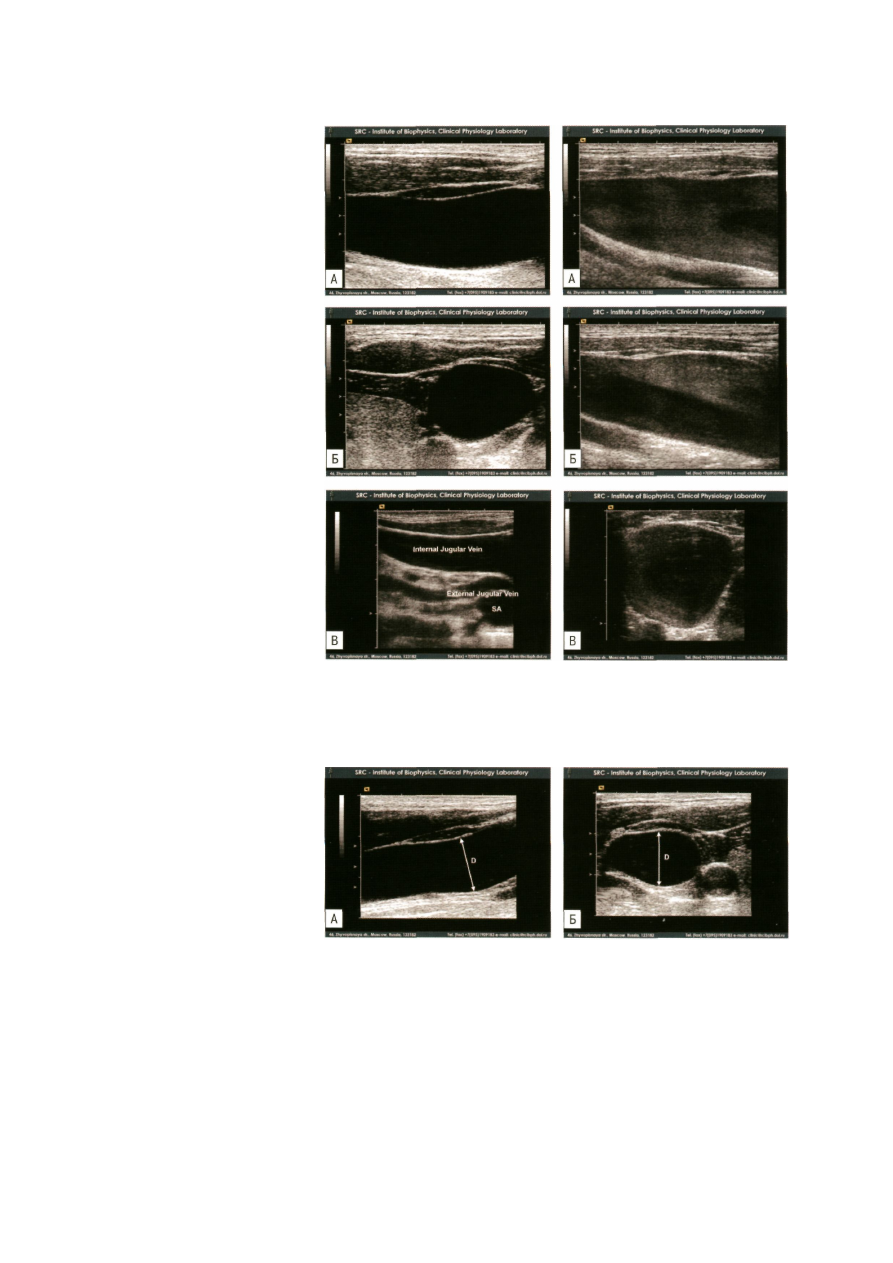

Рис. 4.25. Просвет внутренней ярем-
ной вены в В-режиме.
А. Продольное сканирование. Б. Попереч-
ное сканирование. В. Внутренняя яремная
вена в области нижней луковицы, наруж-
ная яремная вена.

Рис. 4.26. Эффект спонтанного эхо-
контрастирования в просвете внутрен-
ней яремной вены.

А, Б. Продольное сканирование. В. По-

перечное сканирование.

Рис. 4.27. Измерение диаметра внутренней яремной вены.

А. Продольное сканирование. Б. Поперечное сканирование.

весьма относительны и могут широко варьировать при
повторных измерениях.

У всех обследованных нами пациентов (84 чело-

века) наблюдался один и тот же характер располо-

жения яремных вен: внутренняя - латеральнее и кпе-

реди от общей сонной артерии, наружная - кзади от
нее, параллельно сегменту V1 позвоночной артерии.
Имеющиеся в литературе данные касаются анатоми-
ческих вариантов строения яремных вен, которые в

98

МЕТОДИКА ИССЛЕДОВАНИЯ СОСУДИСТОЙ СИСТЕМЫ

основном изучались при катетери-
зации внутренних яремных вен под
ультразвуковым контролем [29-33].

Так, в работе В. Denys и В. Uretsky

[29] оценивались анатомические

варианты расположения внутрен-
ней яремной вены у 200 пациентов.

У 92% она проходила латеральнее
и кпереди от общей сонной арте-

рии, в 2,5% случаев не визуализи-
ровалась, возможно, из-за тромбо-

за, у 3% пациентов имела неболь-
шой диаметр, у 1% располагалась
далее чем на 1 см от общей сонной
артерии, у 1,5% находилась меди-
альнее общей сонной артерии. По

данным В. Lin и соавт. [30], при об-

следовании 104 пациентов методом

дуплексного сканирования анатоми-
ческие варианты строения правой

внутренней яремной вены встрети-

лисьу 19 (18,3%), левой внутренней
яремной вены - у 17 (16,4%), одно-
сторонние варианты строения обна-

ружены у 18 (17,3%) пациентов, дву-
сторонние - у 9 (8,7%).

Число створок остиального

клапана внутренней яремной вены
варьировало от 1 до 3: справа дву-
створчатый клапан в 73% случаев
(у 54 человек), трехстворчатый - в
8,1 % (у 6), одностворчатый - в18,9%
(у 14); слева двустворчатый клапан
в 77,3% случаев (у 58), трехствор-
чатый - в 6,7% (у 4 ), одностворча-

тый-в 16% (у 12). Эхогенность ство-

рок клапанов несколько ниже эхо-
генности стенки вены (в связи с осо-
бенностями ориентации ультразву-
кового луча), створки клапана под-
вижны, смыкаются в момент вдоха
при фоновых дыхательных движе-
ниях (рис. 4.28). В литературе, касающейся клапан-
ного аппарата яремной вены, приводятся похожие ко-

личественные параметры. В работе С. Macchi и

С. Catini [34], оценивавших состояние внутренних
яремных вен у 120 здоровых добровольцев методом

дуплексного сканирования, клапан имел две створ-

ки у 75% обследованных, одну створку у 15% и три
створки у 10%, что практически совпадает с данны-
ми D. Midy и соавт. [35] - 77,16 и 7%. Поданным J.
Harmon и W. Edwards [36], полученным при 100 аутоп-
сиях, клапан в устье яремной вены имел две створки
в 90% случаев и одну створку в 10%.

Кровоток в яремных венах имеет трех- или че-

тырехфазный характер, синхронизирован с актом ды-
хания. На вдохе происходит снижение скоростных па-

раметров кровотока, сопровождающееся «сглажива-
нием» (демпфированием) огибающей допплеровско-
го спектра с уменьшением систолодиастолической
модуляции - соотношения амплитуд S- и Т-пиков
(рис. 4.29). На выдохе наблюдается усиление фаз-
ности огибающей допплеровского спектра с увели-

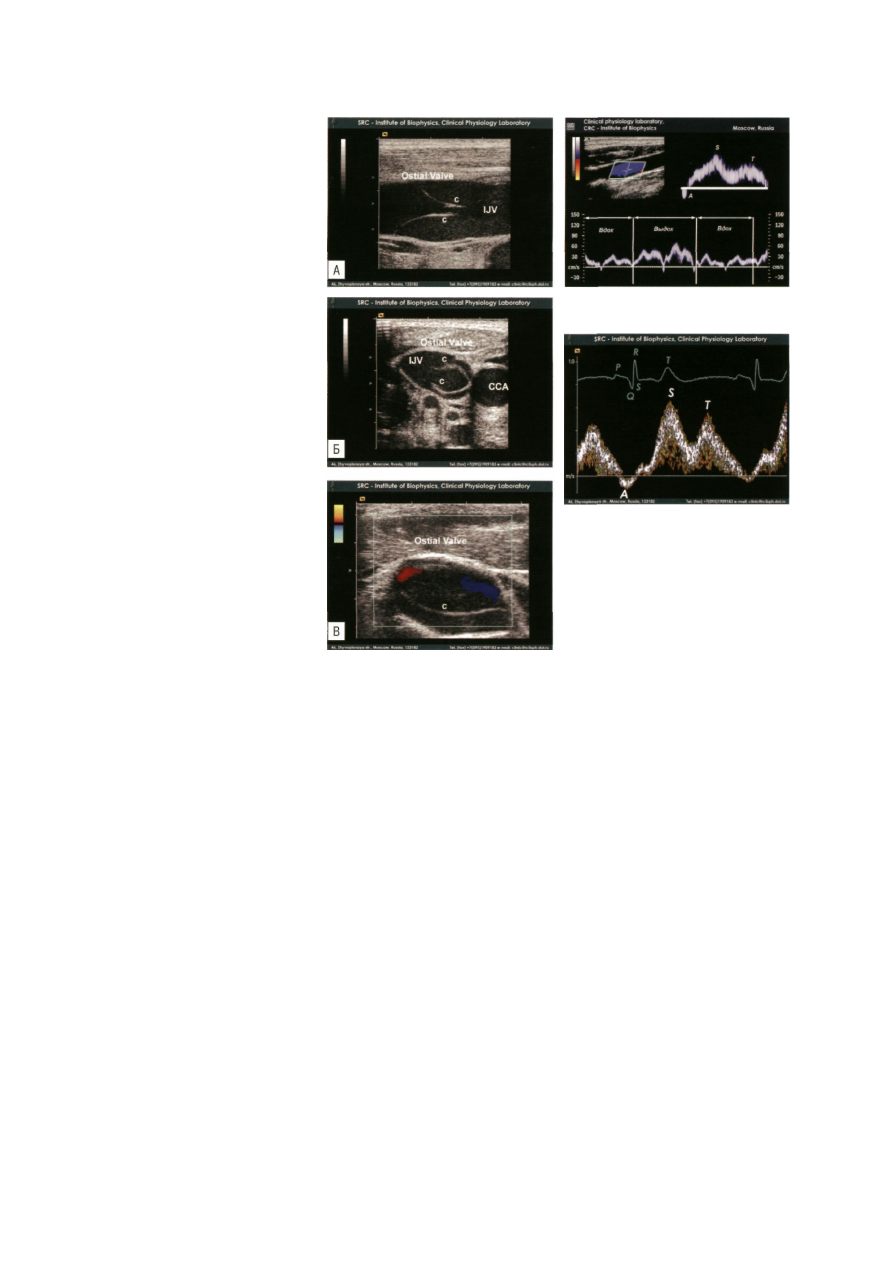

Рис.  4 . 2 9 . Кровоток во внутренней

яремной вене в норме.

Рис. 4.28. Остиальный клапан внутрен-
ней яремной вены.

А. Продольное сканирование. Б. Попе-

речное сканирование. В. Цветовая кар-

тограмма трансклапанного потока,
с - створка клапана; IJV - внутренняя
яремная вена; ССА - общая сонная ар-
терия.

Рис. 4.30. Спектр потока во внутренней

яремной вене (синхронизация с ЭКГ,
обозначены основные пики - объясне-
ния в тексте).

чением скоростных параметров
кровотока. Характеристики огиба-

ющей допплеровского спектра и
количественные показатели веноз-
ного кровотока зависят также от
акта глотания.

При оценке фазности огибаю-

щей допплеровского спектра выде-

ляют 3 (либо 4) основных пика,
строго соответствующих опреде-
ленным фазам сердечного цикла,
отображаемым пиками на ЭКГ
(рис. 4.30):

Α-пик-ретроградный, обусловленный сокращени-

ем предсердий, наблюдается сразу за Р-пиком на ЭКГ;

S-пик - антероградный, характеризующий желу-

дочковую систолу, наблюдается сразу после комп-
лекса QRS на ЭКГ;

Т-пик - антероградный, наблюдается при от-

крытии трикуспидального клапана, выявляется пос-

ле Т-пика на ЭКГ;

V-пик (непостоянный, связан с возрастанием

давления в предсердии в конце систолы) - ретро-

градный, находится между S- и Т-пиком, соответству-
ет Т-пику на ЭКГ.

Трехфазный кровоток выявлялся у 64 (85%) об-

следованных, четырехфазный с наличием дополни-
тельного V-пика - у 11 (15%).

Для оценки состоятельности клапанного аппара-

та внутренней яремной вены проводилась дыхатель-

ная нагрузочная проба. В ответ на глубокий вдох от-
мечалось смыкание створок клапанов, сопровождав-
шееся значительной редукцией кровотока во внут-
ренней яремной вене, в 155 случаях (92% от общего

99
