МЕТОДИКА ИССЛЕДОВАНИЯ СОСУДИСТОЙ СИСТЕМЫ

времени средняя скорость, D - внутрипросветный

диаметр сосуда, π- константа, равная 3,14. Точ-

ность оценки объемной скорости кровотока зависит
от соответствия полученной величины диаметра его
значению в диастолу, чего при визуальной оценке в
В-режиме, как правило, достичь не удается. В связи
с этим ошибка измерения объемной скорости кро-
вотока может достигать 30-35%.

Для повышения диагностической информатив-

ности показателя объемной скорости кровотока це-

лесообразна оценка диаметра в М-режиме с учетом

пульсации сосудистой стенки, отображаемой отно-
шением диаметра сосуда в систолу к его диаметру в

диастолу (IP - индекс пульсации сосудистой стенки).

При этом в формуле расчета площади поперечного
сечения сосуда должно фигурировать значение диа-
метра сосуда в диастолу (4.12).

Однако для преобладающего большинства даже

магистральных артериальных стволов подобная ме-

тодика трудно осуществима в связи с особенностя-

ми их анатомического расположения [1,5-7].

Не менее важна оценка состояния периферичес-

кой венозной системы. При большинстве патологи-
ческих состояний достаточно сложно на первичном
этапе диагностики оценить вклад артериальных и
венозных циркуляторных нарушений в развитие име-

ющегося у больного клинического синдрома.

Исследование вен проводится также в трех ре-

жимах. Получаемые данные дополняют друг друга

при постановке достоверного ультразвукового ди-

агноза. При оценке состояния вен, в которых воз-

можна визуализация стенки, включая внутренние и
наружные яремные, глубокие и поверхностные вены
верхних и нижних конечностей, нижнюю полую вену,

основные стволы (внеорганные) почечных, печеноч-

ных, воротной, селезеночной, верхней брыжеечной
вен, определяют их проходимость, геометрию (со-
ответствие хода сосуда анатомической траектории),

диаметр (внутрипросветный), состояние сосудис-
той стенки (целостность, эхогенность), состояние

просвета (наличие, локализацию, протяженность,
эхогенность внутрипросветных образований, сте-
пень нарушения проходимости), состояние веноз-
ных клапанов (наличие, эхогенность, подвижность,
полноту смыкания), состояние периваскулярных
тканей (наличие, форму, степень выраженности и
причину экстравазальных влияний). Качество и пол-
нота оценки всех перечисленных параметров зави-
сят от глубины залегания вены, ее размеров.

В венах, где визуализация стенки принципиаль-

но невозможна (органный кровоток, кровоток в инт-
ракраниальных венах, субкутанный кровоток), оцен-
ка в В-режиме не проводится.

Принципы количественной оценки парамет-

ров при исследовании вен в В-режиме

При исследовании вен в В-режиме количествен-

но можно оценить внутрипросветный диаметр вены,
степень нарушения проходимости просвета при на-

личии внутрипросветных образований. Оценка тол-

щины сосудистой стенки вены не проводится в свя-

зи с близостью акустических свойств ее структурных

компонентов и окружающих вену тканей, что ограни-

чивает их визуальную дифференциацию.

Основным ограничением для точной оценки

диаметра вены является зависимость получаемых

значений от акта дыхания, положения пациента, глу-
бины залегания вены. Величина внутрипросветно-
го диаметра соответствует расстоянию между внут-
ренними (по отношению к просвету сосуда) повер-
хностями интимы по передней и задней (по отноше-
нию к поверхности ультразвукового датчика) стен-
ке сосуда (рис. 4.9). Ограничением при анализе на-
ружного диаметра вены служит близость акустичес-
ких свойств адвентиции и окружающих вену тканей.

Оценка степени нарушения проходимости про-

света вены проводится по тем же принципам, что и в
артерильной системе. Применимы способы измере-
ния степени стеноза по диаметру и относительно
площади поперечного сечения сосуда (рис. 4.10).

В цветовом допплеровском режиме во всех ве-

нозных бассейнах оцениваются следующие парамет-
ры: наличие цветовой картограммы потока, ее одно-
родность (наличие признаков турбулентности, регур-
гитации потока в области клапанов), равномерность
заполнения просвета сосуда цветом (наличие дефек-
тов заполнения на цветовой картограмме, патологи-
ческого расширения цветовой картограммы).

Качественную и количественную информацию

о состоянии венозной гемодинамики получают при
использовании спектрального допплеровского ре-

жима. К качественным параметрам, оцениваемым

в спектральном допплеровском режиме, относят:
форму огибающей допплеровского спектра (фаз-
ность), наличие колебаний амплитуды допплеровс-
кого спектра, связанных с актом дыхания (синхро-
низация). Количественно могут быть оценены сле-

дующие параметры: максимальная скорость крово-
тока (Vmax), усредненная по времени максимальная
скорость кровотока (ТАМХ), усредненная по време-

ни средняя скорость кровотока (TAV). К числу основ-
ных факторов, снижающих точность количественной
оценки показателей кровотока в венах, относится
зависимость амплитудных характеристик от акта

дыхания, положения больного, глубины залегания

вены.

Принципы оценки количественных показате-

лей венозного кровотока

Максимальная скорость кровотока (Vmax -

maximum velocity) характеризует максимальное от-
клонение огибающей допплеровского спектра от ба-
зовой линии за сердечный цикл. Единицы измерения:
м/с, см/с, кГц (рис. 4.11).

Усредненная по времени максимальная ско-

рость кровотока (ТАМХ - time average maximum

velocity) является результатом усреднения скорост-

ных составляющих огибающей допплеровского спек-
тра за один или несколько сердечных циклов. Еди-
ницы измерения: м/с, см/с, кГц (рис. 4.12).

Усредненная по времени средняя скорость крово-

тока (TAV - time average velocity) является результатом
усреднения составляющих спектрального распределе-

ния за один или несколько сердечных циклов. Единицы
измерения: м/с, см/с, кГц (рис. 4.13) [1-8, 14].

88

МЕТОДИКА ИССЛЕДОВАНИЯ СОСУДИСТОЙ СИСТЕМЫ

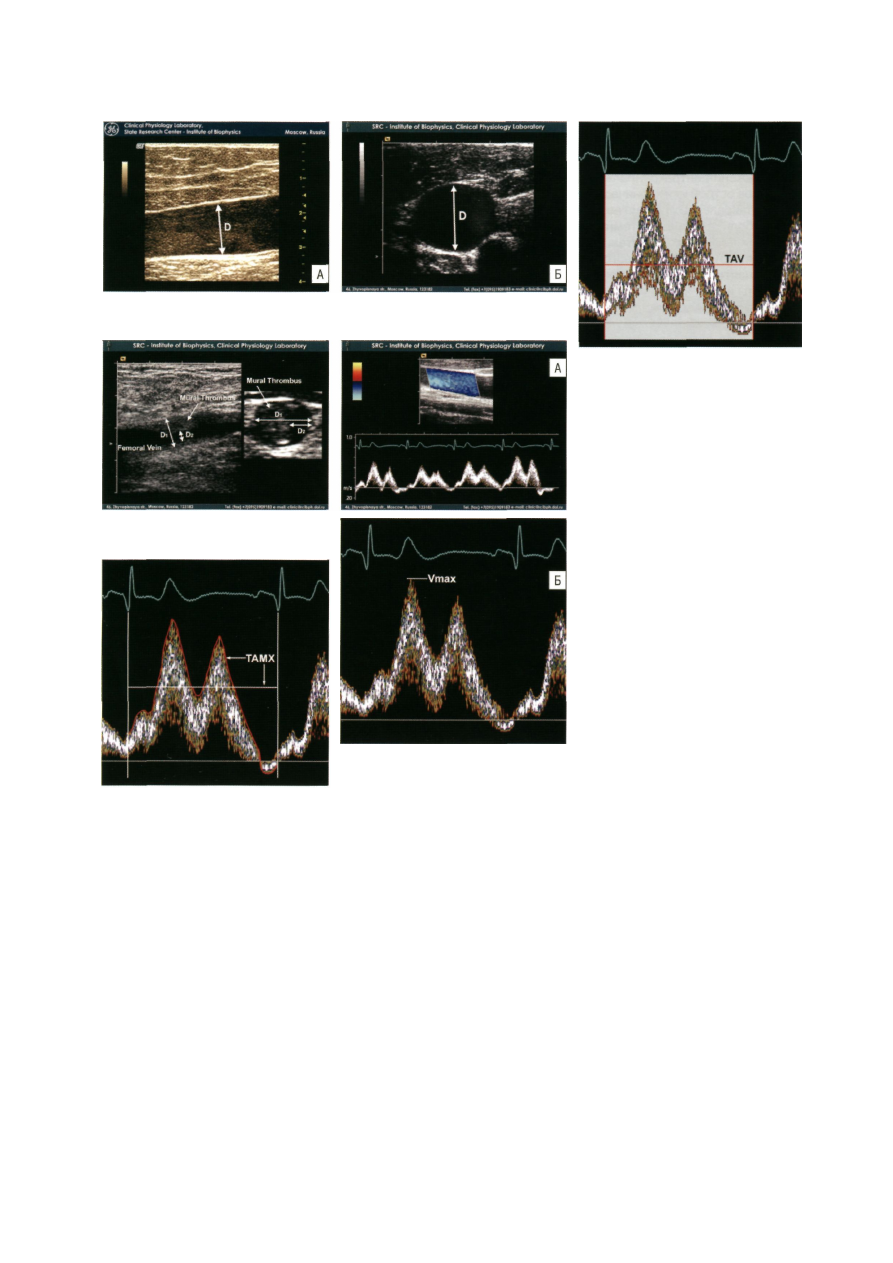

Рис. 4.9. Измерение внутрипросветного диаметра вен.

А. Продольное сканирование. Б. Поперечное сканирование.

Рис.  4 . 1 0 . Оценка степени сужения
просвета вены по диаметру.

Рис. 4.12. Измерение усредненной по
времени максимальной скорости пото-
ка (огибающая спектра и значение ука-

заны стрелками).

Рис.  4 . 1 1 . Допплеровский спектр по-

тока в венах. Синхронизация с ЭКГ.
А. Цветовое допплеровское кодирова-
ние со спектральным анализом потока
во внутренней яремной вене. Б. Изме-
рение максимальной скорости кровото-
ка в вене.

Получаемые количественные характеристики

как артериального, так и венозного кровотока весь-
ма относительны и могут изменяться под воздействи-
ем различных факторов, которые условно можно раз-

делить на три группы.

1. Технические факторы:

- импульсное или постоянноволновое излучение;
- настройки ультразвукового сканера (уровень

усиления, фильтр, временное разрешение, позици-
онное соотношение луча и просвета сосуда, размер

и положение окна опроса, диапазон передаваемых
частот импульсного допплера).

2. Факторы, связанные с анатомией и физиологи-

ей гемоциркуляции:

- калибр сосуда;
- наличие и выраженность пульсации кровотока

в просвете;

Рис. 4.13. Измерение усредненной по
времени средней скорости птока (цве-

том выделена зона усреднения).

- глубина залегания сосуда;
- сосудистая геометрия;
- артефакты, связанные с ды-

ханием, метеоризмом и другими
факторами;

- возраст;
- пол;
- время суток;
- эмоциональный и физичес-

кий фон в момент обследования.

3. Операторзависимые факторы:
- оптимизация изображения;
- опыт;
- применение автоматических

программ обсчета количественных
параметров кровотока;

- воспроизводимость данных

(внутриоператорская и межопера-

торская ошибка измерения).

Методика исследования эк-

стракраниальных отделов бра-
хиоцефальных артерий и вен

Показаниями к исследованию

сосудов, кровоснабжающих голов-
ной мозг на экстракраниальном

уровне, являются: наличие клини-
ческих признаков острой или хро-

нической цереброваскулярной не-

достаточности, включая синдром головной боли; на-

личие факторов риска развития цереброваскуляр-

ных заболеваний (курение, гиперлипидемия, ожи-
рение, артериальная гипертензия, сахарный диа-
бет); выявление признаков; поражения других арте-
риальных бассейнов при системном характере со-

судистых процессов; планирование оперативных
вмешательств по поводу различных видов кардиаль-
ной патологии, прежде всего ишемической болез-
ни сердца (аортокоронарное шунтирование); нали-
чие патологии окружающих органов и тканей, явля-
ющейся потенциальным источником экстравазаль-
ных воздействий.

Показаниями к проведению транскраниального

дуплексного сканирования служат: выявление при
дуплексном сканировании (ультразвуковой доппле-

рографии) экстракраниальных отделов брахиоце-

89

МЕТОДИКА ИССЛЕДОВАНИЯ СОСУДИСТОЙ СИСТЕМЫ

фальных артерий стеноокклюзирующей патологии, яв-
ляющейся потенциальным источником нарушения це-
ребрального кровотока; выявление косвенных призна-
ков поражения интракраниальных артерий; наличие
признаков острой или хронической ишемии мозга без
четко установленных причин ее развития; синдром го-
ловной боли; наличие системного сосудистого забо-
левания, являющегося потенциальным источником

развития нарушений мозгового кровообращения (ар-

териальная гипертензия, сахарный диабет, системные

васкулиты и др.), наличие патологии вещества голов-
ного мозга, сопровождающейся изменением его струк-

туры и церебральной сосудистой циркуляции, которая

была выявлена анамнестически или при использова-
нии других визуализирующих методик (компьютерная

томография, магнитно-резонансная и др.).

Цели ультразвукового исследования артери-

альной и венозной систем головного мозга на экст-

ра- и интракраниальном уровне: выявление стено-

окклюзирующей патологии в артериальной и веноз-
ной системах головного мозга, оценка ее патогене-
тической и гемодинамической значимости; выявле-
ние комплекса нарушений, связанных с наличием
системного сосудистого заболевания; выявление
ранних (доклинических) признаков системной сосу-

дистой патологии; монитринг эффективности лече-

ния; оценка функции локальных и центральных ме-

ханизмов регуляции сосудистого тонуса; оценка

резервных возможностей системы мозгового кро-
вообращения; выявление аномалий развития сосу-

дов, артериальных и венозных аневризм, артерио-

венозных мальформаций, соустий, вазоспазма, на-
рушений венозной циркуляции; оценка возможной

этиологической роли выявленного патологическо-
го процесса или симптомокомлекса в генезе клини-
ческого синдрома, имеющегося у конкретного па-
циента. Основной вопрос, на который должен отве-
тить специалист ультразвуковой диагностики кли-
ницисту после проведения исследования: могли ли
выявленные изменения послужить причиной разви-
тия имеющейся у пациента клинической симптома-
тики? Кроме того, в большинстве случаев комплек-
сное ультразвуковое исследование сосудистой си-
стемы мозга позволяет ответить на вопрос о целе-
сообразности оперативного лечения.

Исследование вещества головного мозга методом

транскраниальной сонографии применимо для первич-

ной диагностики объемных поражений головного моз-
га полушарной локализации, внутримозговых гематом,
включая динамический мониторинг за их состоянием,

других очаговых поражений, а также дегенераций моз-

гового вещества. Однако информативность этого ме-
тода значительно уступает таковой других нейровизу-
ализирующих методик, включая компьютерную и маг-

нитно-резонансную томографию головного мозга.

Обязательный объем исследования при проведе-

нии дуплексного сканирования экстракраниальных
отделов брахиоцефальных артерий включает дисталь-
ный отдел плечеголовного ствола, общие сонные ар-
терии на всем протяжении, внутренние сонные арте-
рии до входа в полость черепа через canalis caroticus,
наружные сонные артерии в проксимальном отделе,
позвоночные артерии в сегментах V1 и V2.

При обнаружении признаков патологии, являю-

щейся потенциальным источником развития систем-
ных (интракраниальных) гемодинамических наруше-
ний, исследуется надблоковая (глазная) артерия.

Дополнительный объем исследования включа-

ет проведение компрессионных проб для оценки
функциональной состоятельности соединительных
артерий Виллизиева круга и выявления источников

коллатеральной компенсации при стеноокклюзиру-
ющей патологии брахиоцефальных артерий на экст-
ракраниальном уровне.

Методика исследования как экстракраниальных

отделов сосудистой системы мозга, так и ее интрак-
раниальных отделов предполагает совокупный ана-
лиз состояния артерий и вен, обеспечивающих моз-
говую циркуляцию.

Дуплексное сканирование брахиоцефальных

артерий на экстракраниальном уровне проводят в
положении пациента лежа на спине. Технология ис-
следования сонных артерий включает сканирование
в трех плоскостях - двух продольных (передней и зад-
ней) и поперечной. Использование трех плоскостей
сканирования сводит к минимуму риск диагностичес-
кой ошибки. При исследовании плечеголовного ство-

ла голова пациента повернута влево, подбородок

максимально поднят, иногда целесообразно подло-

жить под плечи небольшой валик. Датчик располага-
ется под углом 30-40° по отношению к ключице на

1 см выше грудиноключичного сочленения латераль-

нее яремной вырезки, что позволяет визуализиро-
вать дистальную часть плечеголовного ствола, а так-

же устья общей сонной и подключичной артерий

(рис. 4.14). По нашим наблюдениям, дистальный от-

дел плечеголовного ствола удается визуализировать

в 93% случаев.

При смещении датчика латеральнее в той же

плоскости визуализируется правая подключичная
артерия, а иногда и устье правой позвоночной арте-
рии при отхождении ее от передней или верхней
стенки подключичной артерии. При аналогичном по-

ложении датчика с противоположной стороны могут
быть визуализированы левая подключичная артерия

и устье левой позвоночной артерии. Для анализа со-

стояния общей сонной артерии датчик располагает-
ся по переднему или заднему краю m. sternocleidoma-
stoideus (рис. 4.15). Слева визуализация устья об-

щей сонной артерии, как правило, ограничена. При
проведении исследования в задней продольной
плоскости сканирование осуществляется трансмус-
кулярно, что позволяет повысить качество визуали-

зации сосудистой стенки, а также патологических
образований в просвете сосуда. Исследование че-

рез просвет внутренней яремной вены, при котором
она является «акустическим окном», также улучша-
ет качество визуализации сосудистой стенки и про-
света сосуда.

Для визуализации внутренней и наружной сонных

артерий получают изображение бифуркации общей
сонной артерии, которой соответствует область с бо-
лее широким диаметром сосуда. При исследовании
внутренней сонной артерии датчик поворачивают в ла-
теральном направлении, наружной сонной артерии -
в медиальном (рис. 4.16). В преобладающем большин-

90

МЕТОДИКА ИССЛЕДОВАНИЯ СОСУДИСТОЙ СИСТЕМЫ

Рис. 4.14. Методика исследования плечеголовного ствола, устья общей сонной
и подключичной артерий.

А. Положение головы пациента и основные анатомические ориентиры. Б. Поло-
жение датчика при сканировании плечеголовного ствола и устья общей сонной
артерии (1), положение датчика при сканировании плечеголовного ствола и ус-
тья подключичной артерии (2). В. Плечеголовной ствол и устье общей сонной
артерии. Г. Плечеголовной ствол и устье подключичной артерии.

Рис. 4.16. Методика исследования на-
ружной и внутренней сонных артерий.

А. Положение датчика. Б. Внутренняя сон-

ная артерия. В. Наружная сонная артерия.

Рис. 4.15. Методика исследования общей сонной артерии.

А. Передняя продольная плоскость сканирования. Б. Общая сонная артерия и про-

ксимальные отделы наружной и внутренней сонных артерий. В. Задняя продольная
плоскость сканирования (трансмускулярный доступ). Г. Общая сонная артерия.

нообразные аномалии хода сосудов,
поэтому наличие позиционных при-

знаков не является абсолютным кри-
терием правильности эхолокации.

Существует четыре основных

критерия дифференциальной диаг-
ностики внутренней и наружной сон-
ной артерии при их ультразвуковом
исследовании. Первый критерий -
позиционный, второй - разница ди-

аметров сосудов: внутренняя сонная
артерия имеет, как правило, боль-
ший диаметр, чем наружная. Третий

критерий: наружная сонная артерия
имеет периферические ветви, у
внутренней сонной артерии ветвей
на шее нет. Четвертый и основной
критерий - это различие спектраль-
ных, аудиологических характеристик
кровотока, а также величин индек-

сов, косвенно характеризующих со-
стояние периферического сопро-
тивления в исследуемых артериях.
Для наружной сонной артерии ти-
пично наличие высокого острого си-
столического пика, низкой диасто-
лической составляющей, аудиологи-
чески при локации потока в ней звук

«стреляющий». Допплеровский спектр внутренней сон-
ной артерии характеризуется закругленностью систоли-
ческого пика, высокой диастолической составляющей,
аудиологически звук «дующий».

стве случаев начальный сегмент внутренней сонной ар-
терии располагается латеральнее наружной сонной ар-
терии, при этом последняя залегает глубже, чем внут-

ренняя сонная артерия. Однако могут встречаться раз-

91
