АНАТОМО-ГИСТОЛОГИЧЕСКИЕ ДАННЫЕ О СТРОЕНИИ СОСУДИСТОЙ СИСТЕМЫ

костной артерии (ветвь задней межкостной артерии)
с другой. Анастомотические сети принимают актив-
ное участие в коллатеральном перераспределении

кровотока при стенооклюзирующих поражениях ма-
гистральных артериальных стволов, кровоснабжаю-
щих верхние конечности.

Брюшной отдел аорты

и его висцеральные ветви

Брюшная аорта имеет длину около 13 см при

среднем диаметре 17 мм, начинается на уровне XII
грудного позвонка и доходит до IV-V поясничного по-
звонка, здесь она делится на две общие подвздош-

ные артерии. От бифуркации книзу отходит тонкая
веточка, залегающая на передней поверхности крес-

тца,- срединная крестцовая артерия. В.Н. Шевкунен-
ко различает магистральный тип бифуркации, когда
она представлена общими подвздошными артерия
ми, и рассыпной, когда аорта заканчивается, помимо
подвздошных, двумя подчревными артериями. Меж-

ду указанными типами существуют переходные, что

нереко делает бифуркацию аорты асимметричной.

Положение бифуркации аорты по отношению к ске-

лету варьирует в довольно широких пределах: от се-

редины III поясничного позвонка до нижней части V
поясничного. В 50% случаев она находится на уровне
IV поясничного позвонка. Положение бифуркации аор-

ты зависит от возраста; происходящее на протяжении
жизни удлинение аорты определяет смещение бифур-

кации в каудальном направлении [2].

От брюшной аорты отходят пристеночные и внут-

ренностные ветви. К пристеночным относятся ниж-
няя артерия диафрагмы, верхние надпочечниковые
артерии (от 5 до 7), поясничные артерии - по 4 с каж-

дой стороны. Внутренностные ветви брюшного отде-
ла аорты представлены чревным стволом, верхней
брыжеечной, средними надпочечниковыми, почеч-
ными, яичниковыми артериями у женщин и яичковы-
ми у мужчин (рис. 1.20). Чревный ствол отходит от

аорты науровне ХII грудного позвонка и сразу делит-
ся на три ветви: селезеночную, общую печеночную и

левую желудочную артерии.

Селезеночная артерия питает селезенку, подже-

лудочную железу и отдает многочисленные ветви к же-
лудку. Она направляется влево и вместе с одноимен-

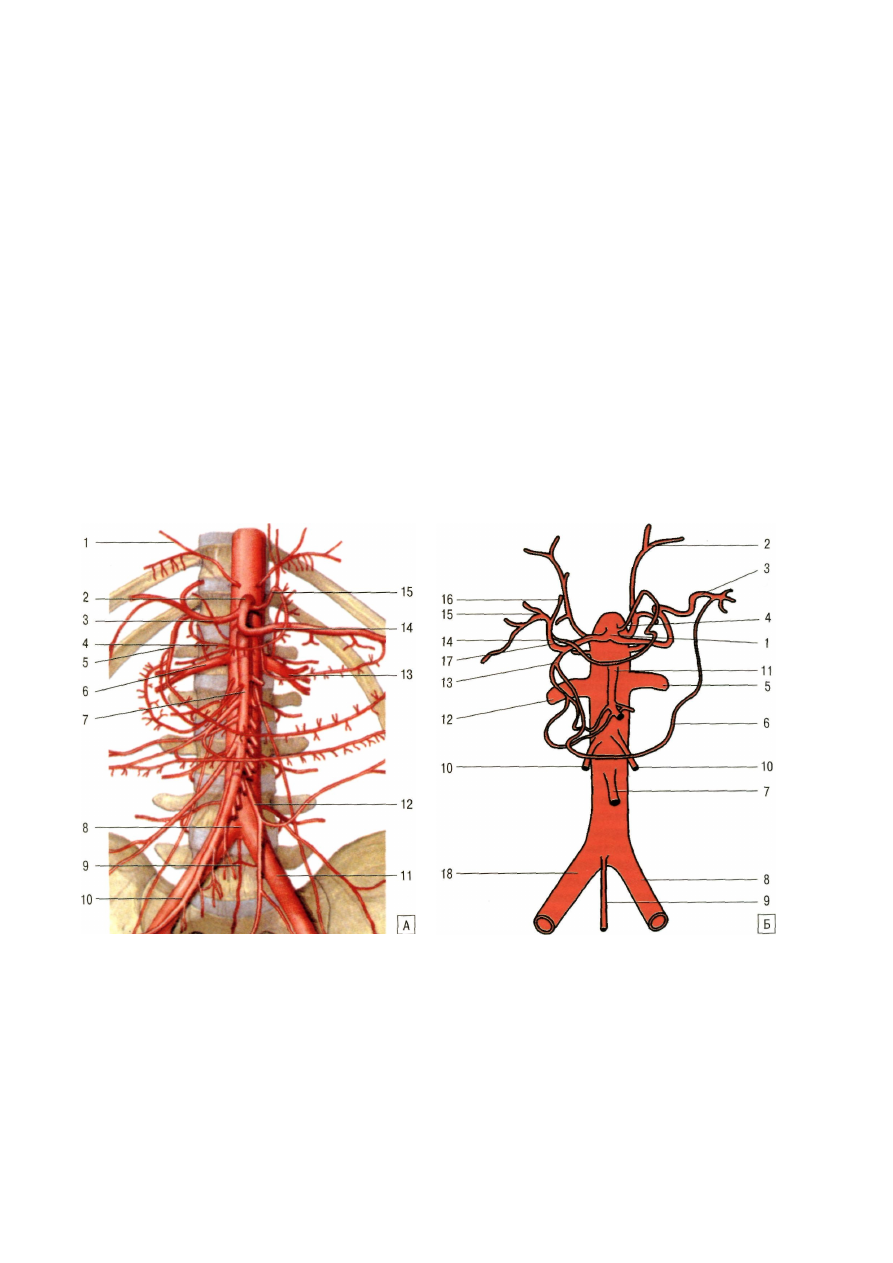

Рис. 1.20. Брюшной отдел аорты.

А. Ветви брюшной части аорты (по Р.Д. Синельникову, Я.Р. Синельникову, 1996, с изменениями).

1 - нижняя диафрагмальная артерия; 2 - чревный ствол; 3 - общая печеночная артерия; 4 - тыльная поджелудочная арте-

рия; 5 - желудочно-двенадцатиперстная артерия; 6 - правая почечная артерия; 7 - верхняя брыжеечная артерия; 8 - би-
фуркация аорты; 9 - средняя копчиковая артерия; 10 - правая общая подвздошная артерия; 11 - левая общая подвздош-
ная артерия; 12 - нижняя брыжеечная артерия; 13 - левая почечная артерия; 14 - селезеночная артерия; 15 - левая желу-

дочная артерия.

Б. Брюшная аорта и ее ветви (схема) (по R.A. Curry, В.В. Tempkin [9], с изменениями).

1 - чревный ствол; 2 - нижняя диафрагмальная артерия; 3 - селезеночная артерия; 4 - левая желудочная артерия; 5 -

левая почечная артерия; 6 - левая желудочно-сальниковая артерия; 7 - нижняя брыжеечная артерия; 8 - левая общая

подвздошная артерия; 9 - средняя крестцовая артерия; 10 - яичковые (яичниковые) артерии; 11 - верхняя брыжеечная

артерия; 12 - правая почечная артерия; 13 - желудочно-двенадцатиперстная артерия; 14 - собственно печеночная арте-

рия; 15 - правая печеночная артерия; 16 - левая печеночная артерия; 17-общая печеночная артерия; 18 - правая общая

подвздошная артерия.

20

АНАТОМО-ГИСТОЛОГИЧЕСКИЕ ДАННЫЕ О СТРОЕНИИ СОСУДИСТОЙ СИСТЕМЫ

Рис. 1.21. Чревный ствол (по Р.Д. Синельникову [4], с из-
менениями).
1 - селезеночная артерия; 2 - аорта; 3 - общая печеночная

артерия; 4-левая желудочная артерия; 5-желудочно-две-

надцатиперстная артерия; 6 - правая желудочная артерия;

7 - собственно печеночная артерия.

Рис. 1.23. Сосуды почек (по Р.Д. Синельникову, Я.Р. Си-
нельникову, 1996, с изменениями).

1 - основной ствол почечной артерии; 2 - сегментарные

артерии; 3 - междолевые артерии; 4 - дуговые артерии; 5 -
междольковые артерии.

ной веной проходит позади верхнего края поджелу-

дочной железы. Дойдя до ее хвоста, она входит в же-

лудочно-селезеночную связку и направляется к селе-
зенке. В воротах селезенки она делится на несколько
ветвей. Селезеночные ветви образуют 4-5 сегментар-
ных артерий, а последние, разветвляясь, распреде-

ляются по трабекулам (трабекулярные артерии) и до-

стигают паренхимы.

Общая печеночная артерия кровоснабжает пе-

чень и отдает многочисленные ветви, участвующие

Рис. 1.22. Почечные артерии и вены (по Ю.Л. Золотко.

Атлас топографической анатомии человека. М.: Медицина.
1967. Часть 2. С. 223, с изменениями).
1 -чревный ствол; 2-верхняя брыжеечная артерия;  3 - л е -

вая почечная вена; 4 - левая почка; 5 - аорта; 6 - правая
почечная артерия; 7 - правая почка; 8 - нижняя полая вена;
9 - правая почечная вена.

в кровоснабжении желудка, поджелудочной железы
и тонкой кишки. Отойдя от чревного ствола, общая
печеночная артерия идет по правой ножке диафраг-
мы, верхнему краю поджелудочной железы слева
направо и входит в толщу малого сальника, где де-

лится на две ветви - собственно печеночную и гаст-

родуоденальную. Собственно печеночная артерия,

отойдя от основного ствола, направляется к воротам

печени: в толще печеночно-дуоденальной связки -

левее общего желчного протока и несколько кпере-
ди от воротной вены. Подойдя к воротам печени, она
делится на правую и левую долевые ветви. При этом
от правой ветви отходит желчно-пузырная артерия.

В воротах печени правая ветвь собственно печеноч-
ной артерии посылает к хвостатой доле артерию хво-

статой доли и артерии к соответствующим сегмен-

там правой доли печени: к переднему - артерию пе-

реднего сегмента, к заднему - артерию заднего сег-
мента. Левая ветвь отдает артерию хвостатой доли,
артерии медиального и латерального сегментов ле-
вой доли печени. Кроме того, от левой (реже правой)
ветви отходит непостоянная промежуточная ветвь,
кровоснабжающая квадратную долю печени.

Левая желудочная артерия, меньшая из перечис-

ленных трех, поднимается немного вверх и влево.

Подойдя к кардиальной части желудка, она отдает не-

сколько веточек в сторону пищевода и спускается в
правую сторону по малой кривизне желудка, анасто-

мозируя с правой желудочной артерией (рис. 1.21).

Верхняя брыжеечная артерия отходит непосред-

ственно от брюшной части аорты на уровне I пояснич-
ного позвонка, направляясь в корень брыжейки тон-
кой кишки. От нее отходит большое количество вет-
вей, которые кровоснабжают поджелудочную железу,
тонкую кишку, правую часть ободочной кишки, вклю-
чая правую часть поперечной ободочной кишки.

21

АНАТОМО-ГИСТОЛОГИЧЕСКИЕ ДАННЫЕ О СТРОЕНИИ СОСУДИСТОЙ СИСТЕМЫ

Нижняя брыжеечная артерия начинается на ла-

теральной поверхности брюшного отдела аорты на
уровне III поясничного позвонка слева, направляет-
ся забрюшинно вниз и влево и отдает ряд ветвей,
которые кровоснабжают левую часть поперечной

ободочной кишки, нисходящую, сигмовидную кишки,
а также верхний и средний отделы прямой кишки.
Ветви верхней брыжеечной артерии анастомозиру-
ют с ветвями чревного ствола и нижней брыжеечной

артерии, благодаря чему все три крупных сосуда со-
единяются друг с другом [9,10].

Почечные артерии начинаются от латеральных

стенок брюшной аорты на уровне II поясничного по-
звонка (рис. 1.22). При этом устье правой почеч-
ной артерии расположено несколько выше устья
левой. Правая почечная артерия несколько длин-
нее левой, так как аорта лежит слева от средней

линии и, направляясь к почке, находится, как пра-

вило, позади нижней полой вены. Левая почечная
артерия обычно расположена позади левой почеч-
ной вены. Не доходя до ворот почки от каждой по-
чечной артерии отходит небольшая нижняя надпо-

чечниковая артерия, которая, проникнув в парен-

химу надпочечника, анастомозирует с ветвями
средней и верхней надпочечниковых артерий. В об-

ласти ворот почки почечная артерия делится на пе-
реднюю и заднюю ветви.

Передняя ветвь входит в почечные ворота, про-

ходя впереди почечной лоханки, и делится на арте-
рии к четырем сегментам почек - верхнему (артерия
верхнего сегмента), верхнему переднему (артерия
верхнего переднего сегмента), нижнему переднему
(артерия нижнего переднего сегмента) и нижнему
(артерия нижнего сегмента). Сегментарные ветви

дают 4 или 5 междолевых артерий. Огибая основа-

ния пирамид, междолевые артерии образуют дуго-
вые артерии, от каждой из которых в корковое веще-

ство отходят многочисленные междольковые арте-
рии (рис. 1.23).

Задняя ветвь почечной артерии проходит поза-

ди почечной лоханки и, направляясь в задний сег-

мент, отдает мочеточниковую ветвь, которая может

отходить от самой почечной артерии.

Средняя надпочечниковая артерия парная,

отходит от боковой стенки верхнего отдела аорты

несколько ниже места отхождения верхней бры-

жеечной артерии, направляется поперечно кнару-
жи, пересекает ножку диафрагмы и подходит к

надпочечнику.

Яичковая артерия парная, отходит от передней

поверхности брюшной аорты несколько ниже почечной
артерии. Направляется вниз и латерально, идет по

большой поясничной мышце, пересекает на своем пути
мочеточник, над дугообразной линией - наружную под-
вздошную артерию. По пути отдает веточки к жировой
капсуле почки и к мочеточнику, далее направляется к
глубокому паховому кольцу. Присоединившись здесь
к семявыносящему протоку, переходит через паховый
канал в мошонку и распадается на ряд мелких веточек,
идущих в паренхиму яичка и к его придатку.

У женщин соответствующая яичковой яичнико-

вая артерия отдает ряд мочеточниковых ветвей, за-
тем проходит между листками широкой связки мат-

ки, вдоль ее свободного края и отдает ветви к маточ-
ной трубе и в ворота яичника.

Артерии нижних конечностей

Правая и левая общие подвздошные артерии,

образовавшиеся в результате деления брюшного от-

дела аорты, проходят некоторое расстояние под ос-
трым углом друг к другу и далее делятся на внутрен-

нюю и наружную. Внутренняя подвздошная артерия
начинается от общей подвздошной артерии на уров-
не крестцово-подвздошного сочленения, располага-
ется забрюшинно, направляется в малый таз, прини-
мая участие в кровоснабжении его органов. Наруж-
ная подвздошная артерия начинается на уровне кре-

стцово-подвздошного сочленения, идет забрюшин-
но вниз и вперед по медиальному краю большой по-
ясничной мышцы, проходит под паховой связкой и
переходит в бедренную артерию (рис. 1.24). Бедрен-
ная артерия, являясь непосредственным продолжени-
ем наружной подвздошной артерии, проходит в бед-

ренном треугольнике, передней бедренной борозде
между медиальной широкой мышцей с одной сторо-
ны и большой и длинной приводящими мышцами с

другой, далее идет через приводящий (гунтеровский)
канал, образованный этими же мышцами, входит в
подколенную ямку, где переходит в подколенную ар-

терию. Подколенная артерия из подколенной ямки под
сухожильной дугой камбаловидной мышцы переходит
на голень, где сразу делится на переднюю и заднюю
большеберцовые артерии (рис. 1.25). Передняя боль-

шеберцовая артерия спускается по передней повер-

хности межкостной перепонки голени, на стопе пе-

реходит в тыльную артерию стопы. Задняя больше-

берцовая артерия направляется вниз между поверх-

Рис. 1.24. Подвздошная и бедренная артерии (пo Т.И. Ани-
киной [2], с изменениями).
1 - аорта; 2 - общая подвздошная артерия; 3 - внутренняя
подвздошная артерия; 4 - наружная подвздошная артерия;
5 - общая бедренная артерия; 6 - глубокая артерия бедра;
7 - медиальная огибающая артерия бедра; 8 - латеральная
огибающая артерия бедра; 9 - бедренная артерия.

22

АНАТОМО-ГИСТОЛОГИЧЕСКИЕ ДАННЫЕ О СТРОЕНИИ СОСУДИСТОЙ СИСТЕМЫ

Рис. 1.25. Артерии голени (по Н. Rouviere. Anatomie humaine.
Paris: Masson, 1990. Тоmе З. Р. 451, с изменениями).
1 - подколенная вена; 2 - подколенная артерия; 3 - пере-

дняя болышеберцовая артерия; 4 - малоберцовая артерия;
5 - задняя большеберцовая артерия.

ностным и глубоким слоями мышц-сгибателей, в об-
ласти голеностопного сустава проходит на подошву
позади медиальной лодыжки под удерживателем
мышц-сгибателей, после чего делится на конечные
ветви - медиальную и латеральную подошвенные ар-

терии. Наиболее крупная ветвь задней большебер-

цовой артерии - малоберцовая артерия отходит в ее
проксимальной трети. Обе большеберцовые артерии
образуют на стопе подошвенную артериальную дугу
на уровне основания плюсневых костей. Она обра-
зуется в основном за счет латеральной подошвенной
артерии, анастомозирующей с глубокой подошвен-
ной ветвью тыльной артерии стопы. От дуги отходят
подошвенные плюсневые артерии, общие подошвен-
ные пальцевые артерии, которые делятся на собствен-
но подошвенные и пальцевые артерии [1 ] (рис. 1.26).

От всех магистральных артериальных стволов

отходит ряд периферических ветвей, кровоснабжа-
ющих мышцы, костный и связочный аппарат нижней
конечности.

Артерии, кровоснабжающие нижние конечности,

формируют ряд анастомозов между собой и с арте-
риями, питающими внутренние органы. Эти анасто-
мозы могут играть существенную роль в обеспечении
коллатеральной компенсации у пациентов с окклюзи-
рующими поражениями магистральных артерий ко-
нечностей на различных уровнях. К основным источ-
никам коллатеральной компенсации относятся арте-
риальная сеть стопы, включая медиальную и латераль-

ную лодыжковые сети, пяточную сеть (анастомозы
между ветвями передней и задней большеберцовых
артерий), артериальная сеть коленного сустава (ана-
стомозы между ветвями большеберцовых, подколен-
ной и бедренных артерий), анастомозы между ветвя-
ми наружной и внутренней подвздошных артерий, а

также между нижней брыжеечной артерией и ветвя-

ми внутренней подвздошной артерии и через нее -
наружной подвздошной артерии [2].

Краткие анатомические данные о строении

венозной системы

Основными коллекторами венозной крови, не-

сущими кровь к сердцу, являются верхняя и нижняя
полые вены. Верхняя полая вена располагается в
грудной полости. Она образуется в результате слия-
ния правой и левой плечеголовных вен, спускается
справа и сзади от восходящей части аорты и впада-
ет в правое предсердие. Верхняя полая вена соби-

рает кровь из верхней половины тела, головы, шеи,
верхних конечностей и грудной полости.

Вены головы и шеи

Структурными единицами венозной системы го-

ловного мозга являются посткапиллярные венулы, ве-

нулы, мозговые вены, венозные синусы и магистраль-
ные вены. Из посткапиллярной сети кровь собирается
в мозговом веществе в вены, которые образуют две
венозные системы разной локализации - поверхност-
ных и глубоких вен головного мозга.

Система поверхностных вен представлена сетью

в паутинной оболочке больших полушарий. Она при-
нимает основную массу крови от коры и белого ве-
щества головного мозга. Отток крови из нее проис-
ходит в основном в синусы твердой мозговой обо-

лочки. Вены верхних отделов полушарий отводят

кровь в верхний продольный синус (sinus sagittalis

Рис. 1.26. Тыльная артерия стопы (по Н. Rouviere. Anatomie
humaine. Paris: Masson, 1990. Тоmе З. Р. 455, с изменениями).

1 -тыльная артерия СТОПЫ; 2-тыльные межкостные артерии.

23
