Ортопантомограмма. Ортопанто-

мография (панорамная томография)
позволяет получить изображение обе­
их челюстей на одной пленке. Иссле­

дование проводят на ортопантомогра-

фе. Рентгеновскую трубку и кассету с

пленкой, имеющей форму полуци­

линдра, располагают на противопо­
ложных концах одной оси строго на­

против. Рентгеновская трубка и плен­
ка, вращаясь, описывают концентри­

ческую и полную окружность вокруг

головы больного, которая фиксирова­

на неподвижно. Рентгеновское излу­

чение при этом последовательно за­
свечивает различные отделы челюстей

и фиксирует их на пленке.

Панорамная томография способст­

вует получению одномоментного
изображения всего зубочелюстного

аппарата как единого функциональ­

ного комплекса. Недостатком метода

является не очень четкое изображе­

ние структуры костной ткани, преи­
мущественно в области передних зу­

бов.

10.5.7. Функциональная

диагностика

В настоящее время при обследовании

пациентов с заболеваниями пародон­

та используются реопародонтогра-

ф и я , капилляроскопия, контактная
биомикроскопия, допплерография,

гнатодинамометрия, эхоостеометрия,
полярография, рН-метрия.

Реопародонтография — реографи-

ческий метод оценки  ф у н к ц и о н а л ь ­

ного состояния сосудов пародонта.

Метод является графической регист­

рацией пульсирующего потока крови
по сосудистой системе тканей паро­

донта при помощи измерения элект­

рического сопротивления этих тка­

ней.

Физиологическая основа реопаро-

донтографии заключается в том, что

при ритмической деятельности серд­

ца кровь по сосудам пародонта про­

двигается в виде пульсирующего  п о ­
тока. Это обусловлено тем,что во вре­

мя систолы происходит прирост объе­

ма крови в пародонте от того, что в
аорту поступило 50—70  с м

3

 крови

(сердечный выброс). Во время диа­

столы объем крови в сосудах паро­

донта возвращается к исходной вели­

чине. Таков механизм пульсового
кровенаполнения тканей пародонта.

Физическая основа реопародонто-

графии заключается в измерении элек­

трического сопротивления тканей па­

родонта при прохождении через них

переменного электрического тока час­

тотой 40 кГц. Это сопротивление непо­

стоянное, изменения его имеют пуль­
совой характер в связи с кровенаполне­

нием тканей. Пульсовые изменения

электрического сопротивления паро­

донта носят название реопародонто-

грамм (РПГ). Они имеют вид пульсо­
вых кривых.

Реопародонтографию проводят при

помощи специальных приборов —
реопародонтографа или серийного
реографа. Реопародонтограф является

тетраполярным реографом.

Электроды для реопародонтогра-

ф и и представляют собой пластины

из нержавеющей стали размером 5—
8 мм, которые зафиксированы в
пластмассе.

При тетраполярной методике рео­

пародонтограф и и электродная систе­

ма состоит из 2 пар электродных пла­
стин (в каждом электроде — пара

пластин, всего их 4).

К анализу  Р П Г приступают после

регистрации 3—5 одинаковых, следу­

ющих друг за другом пульсовых кри­

вых.  Д л я  р а с ш и ф р о в к и выбирают
одну из них.

О с н о в н ы м в анализе  Р П Г является

их визуальная оценка, так как заклю­
чение по ней подтверждают при  п о ­
мощи реографических индексов (рис.

10.9).

При визуальной оценке  Р П Г опре­

деляют тонус сосудов пародонта и их

функциональное состояние.  Д л я нор­

мального тонуса регионарных сосудов

характерны крутая анакрота, острая

вершина, хорошо выраженная  д и к р о -

тическая волна, расположенная в

средней трети катакроты. При  с н и -

23*

355

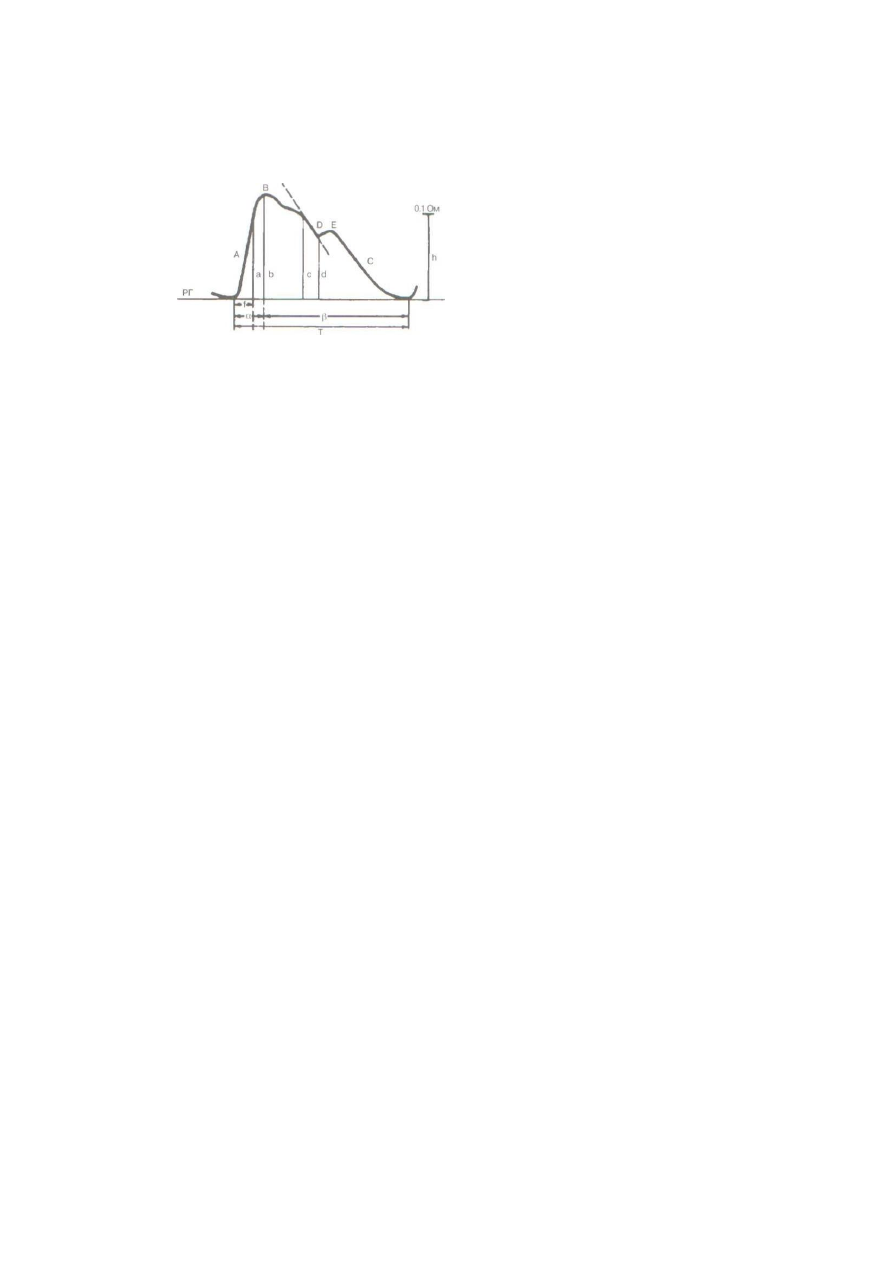

Рис. 10.9. Расшифровка основных па­
раметров реопародонтограммы в норме.

РГ — реограмма; А — восходящая часть;

В — вершина; С — нисходящая часть; D —
инцизура; Е — дикротическая волна; а —

амплитуда быстрого кровенаполнения; b —
основная амплитуда реограммы; с — ам­

плитуда медленного кровенаполнения; d —

амплитуда инцизуры реограммы; f — время
быстрого кровенаполнения; а — время подъ­
ема восходящей части; Т — длительность

реограммы; h — амплитуда калибровочного
индекса; 3 — время спуска нисходящей
части.

женном тонусе определяются резко

крутая анакрота, заостренная верши­
на, хорошо выраженная дикротиче­

ская волна с глубокой инцизурой

(вырезка), расположенной в нижней

трети катакроты. Для повышенного
тонуса сосудов характерны пологая

анакрота, уплощенная вершина, сгла­
женная дикротическая волна, распо­

ложенная близко к вершине. При по­

вышенном сосудистом тонусе — кон-

стрикция (сжатие) сосудов (вазокон-
стрикция), при  с н и ж е н н о м — вазоди-
латация (расширение).

Прижизненное исследование микро­

сосудов.  П р и ж и з н е н н о е изучение

микрососудов слизистой оболочки
рта проводят двумя основными мето­

дами: используют капилляроскопию

и контактную  б и о м и к р о с к о п и ю при
помощи соответствующих аппаратов.

Метод капилляроскопии основан

на использовании капилляроскопов

типа М-11 и М-70-А, модификаций

микроскопа  М Б И - 1 , кольпомикро-

скопа-111  ф и р м ы «Карл Цейс Йена»

и др., которые дают 70—100-кратное

увеличение.

При помощи этих оптических при­

боров изучают  м о р ф о ф у н к ц и о н а л ь -

ные особенности капилляров и их со­

стояние при воздействии физических

и химических раздражителей. Капил­

л я р о с к о п и ю слизистой оболочки рта

проводят параллельно с капилляро­

скопией ногтевого ложа, дающей об­

щее представление о периферическом

кровообращении в организме.

Капилляроскопический метод ши­

роко используется в клинической
стоматологии, однако он малоприго­

ден для более тонких исследований

микроциркуляторной системы, требу­

ющей выявления и анализа деталей
микроскопической картины венул и
артериол. Это связано с недостаточ­

ной глубиной резкости изображения.

Контактная биомикроскопия. В по­

следние годы в клинические исследо­

вания успешно внедряют метод кон­

тактной  б и о м и к р о с к о п и и . Использу­

ют специальный контактный микро­

скоп типа МЛК-1 или оптическую
систему, состоящую из осветителя

ИО-30, фотоустройства  О Л К - 2 и

микрофотонасадки  М Ф Н - 1 1 . В при­

борах предусмотрено исследование в

режиме  л ю м и н е с ц е н ц и и изучаемого
объекта и в поляризованном отражен­

ном свете.

Источником света служит лампа

Д К С Щ - 1 2 0 , которая работает в по­

стоянном режиме и заданном импу­

льсе. Микроскопическую сеть десны

условно делят на 3 зоны: десневой

край; прикрепленную десну; свобод­
но прикрепленную десну (переходная

складка).

В 1-й и 2-й зонах видны только ка­

пиллярные петли, по форме похожие

на дамские «шпильки». Вершиной

они обращены к десневому краю.

При увеличении в 100—200 раз петли

видны в 1-й зоне в виде запятых, их
5—6 в поле зрения. Во 2-й зоне они
уже видны полностью с венулярными

и артериолярными браншами (по­

следние меньше по диаметру). В 3-й
зоне видны все элементы микрососу­
дистой сети десны. Артериолы и мел­

кие артерии видны  л и ш ь в нижних

356

слоях десны. Венулярный отдел мик-

роциркуляторного русла десны очень
богат элементами с обилием анасто­

мозов.

В норме во всех зонах отсутствует

извитость микрососудов. Ток крови

непрерывный и пульсирующий в ар-

териолах и венулах, а также в функ­

ционирующих капиллярах.

Микроциркуляторные изменения в

десне при заболеваниях пародонта от­

четливо прослеживаются: у лиц моло­

дого возраста при клинических  п р и ­

знаках гингивита капилляры в 1-й и

2-й зонах  р а с ш и р е н ы , в 3-й зоне име­
ются участки расширенных венул.

При  н а ч а л ь н о й  ф о р м е  п а р о д о н т и ­

та у  л и ц молодого и старшего возра­

ста появляется извитость  к а п и л л я ­
ров, нарушается их рядность. Они
р а с п о л о ж е н ы  х а о т и ч н о , количество

их в поле  з р е н и я увеличено до 17—
20, т.е. раз в 5 по  с р а в н е н и ю с  н о р ­

мой. В 3-й зоне  д и а м е т р венул уве­

л и ч е н , имеются  а н е в р и з м а т и ч е с к и е

р а с ш и р е н и я .

При  п р о г р е с с и р о в а н и и воспали­

тельного процесса в пародонте в 1-й

и 2-й зонах количество  к а п и л л я р о в
возрастает до 25—28 в поле  з р е н и я .

Их  д и а м е т р  з н а ч и т е л ь н о увеличен.
К а п и л л я р н ы е петли во 2-й зоне  и з ­

виты,  п е р е к р у ч е н ы . В 3-й зоне ве-
нулы  р а с ш и р е н ы ,  и з в и т ы ,  в ы я в л я ­
ются  з н а ч и т е л ь н ы е  а н е в р и з м а т и ч е ­
ские  р а с ш и р е н и я .  П о т о к крови в ве­

нулах замедлен, в некоторых из них
имеется стаз  к р о в и .

Тяжелая форма дистрофического

процесса в пародонте (рецессия дес­

ны, атрофия межзубных перегородок)

характеризуется 4—5  т о н к и м и капил­
лярами в поле зрения в 1-й и 2-й зо­

нах. Ток крови в них замедлен. В 3-й
зоне уменьшено количество элемен­

тов микрососудистого русла десны,

отчего  о н о становится скудным, с из­

вилистыми венулами и резко сужен­
ным просветом артериол.

Проба Кулаженко. Проба Кулажен-

ко основана на определении  п р о н и ­
цаемости кровеносных сосудов и

устойчивости капилляров десны к  д о ­

зированному вакууму. Используют
аппарат лечения пародонтоза Кула­
женко (АЛП) для получения гематом

на десне. По времени образования ге­
матомы судят об устойчивости капил­

ляров и проницаемости кровеносных

сосудов десны. Время образования

гематом в норме (при разрежении

40 мм рт.ст.) в области передних зу­
бов составляет 50—70 с, в области

премоляров — 70—90 с, моляров
нижней челюсти — 80—100 с, моля­

ров верхней челюсти — 80—90 с. При

воспалительном процессе в тканях
пародонта время образования гема­

том уменьшается в 5—12 раз.

При пародонтозе существенного

отклонения от нормы времени обра­
зования гематомы не наблюдается.

Целесообразны повторные исследова­
ния, позволяющие судить о  д и н а м и к е

процесса в пародонте.

Ультразвуковая допплерография.

Допплерограф ультразвуковой компь­

ютеризированный предназначен для

исследования кровотока как в круп­
ных кровеносных сосудах (артериаль­
ные и венозные), так и в микрососу­

дах (диаметр менее 3 мм) неинвазив-

ным методом. Он используется для
контроля параметров кровотока при

хирургических вмешательствах, в  о ф ­
тальмологии, неврологии и др.  П р и ­

бор способен диагностировать микро-

циркуляторное русло в тканях зуба (в
пульпе) в мягких тканях полости рта

и лица.

Заключение по результатам обсле­

дования дают на основании следую­

щих параметров:

• U — средняя скорость кровотока,

м м / с ;

•  U

m a x

 — максимальная скорость кро­

вотока,  м м / с ;

•  U

m i n

 — минимальная скорость кро­

вотока,  м м / с ;

•  U

d k

 — диастолическая скорость,

м м

3

/ с ;

• Q — средняя объемная скорость

кровотока,  м м

3

/ с ;

• Qmax

 —

 максимальная объемная

скорость кровотока;

357

• PI — индекс пульсации;
• RI — индекс периферического  с о ­

противления, или индекс Пурцело-

та;

• ISD — систолодиастолический по­

казатель (индекс Стюарта); отража­

ет упругоэластические свойства со­
судов и меняется с возрастом;

• STI — показатель степени стеноза

артерии (индекс Арбелли); весьма
относительный, отражает степень
сужения артерии при стенозах бо­
льше 50 %.

К о э ф ф и ц и е н т асимметрии (КА) —

величина, характеризующая степень

различия показателей допплеровс-

ких сигналов, полученных с симмет­
ричных участков одноименных арте­
рий.

Кровоток в артериях можно оце­

нить и по качественным характери­

стикам, к которым относятся:

• форма допплерограммы (нормаль­

ная, венозного типа двунаправлен­
ная, редуцированная);

• соотношение элементов допплеро­

граммы;

• распределение частот в спектре (за­

полнение спектрального окна, пе­
рераспределение спектральной
мощности с  д о м и н и р о в а н и е м в вы­

сокочастотной области, появление

дополнительных ультразвуковых

сигналов);

• направление кровотока (ретроград­

ное, двунаправленное, двухфазное);

• звуковые характеристики доппле-

ровского сигнала (высокий, глад­

кий, грубый, вибрирующий, шум­
ный, бьющий).

Гнатодинамометрия. Одним из пер­

вых объективных методов выявления
силы, развиваемой жевательной мус­

кулатурой, явился метод гнатодина-
мометрии. А.С. Иванов (1976) испо­

льзовал тензометрический гнатодина-

мометр, позволяющий измерять силу
жевательного давления на периодонт
зубов только по вертикальной оси
зуба. С.Д. Арутюнов и С.А. Хуршудян

(1989) с целью  п о в ы ш е н и я надежно­

сти и точности гнатодинамометров

разработали волоконно-оптический

гнатодинамометр.

Показания к  п р и м е н е н и ю гнатоди-

намометра:

• измерение силы сжатия между ар­

тикулирующими парами естествен­

ных зубов в интактном жеватель­
ном аппарате;

• измерение усилий сжатия между

артикулирующими парами при раз­

личных видах дефекта зубных ря­
дов, прикуса, состояния тканей па­

родонта, уменьшении альвеоляр­

ной высоты, при выборе конструк­
ции зубных протезов;

• определение усилий сжатия в дина­

мике с целью проведения оценки
функциональной ценности зубных

протезов у одного и того же больно­
го;

• измерение усилий сжатия между

артикулирующими парами зубов у

л и ц с заболеваниями пародонта в
динамике лечебных мероприятий с

целью определения степени их  э ф ­

фективности;

• определение  ф у н к ц и о н а л ь н о й цен­

ности имплантатов и протезов с

опорой на них;

• выявление  с о о т н о ш е н и я средних

значений усилий сжатия передних

и боковых жевательных звеньев — в
интактном зубном ряду, при дис­

функции височно-нижнечелюстно-

го сустава, при снижении или по­

вышении высоты прикуса.

На показатели гнатодинамометра

влияют способы оценки жевательного

давления, психосоматическое состоя­

ние больного, реактивность организ­

ма на момент измерения, величина
компенсаторных возможностей ре­
цепторов пародонта больного и мно­
гое другое.

Эхоостеометрия — ультразвуковой

метод  о ц е н к и  п л о т н о с т и костной

т к а н и . Метод  п р е д н а з н а ч е н для объ­

е к т и в н о й  о ц е н к и  э ф ф е к т и в н о с т и

л е ч е н и я  д е с т р у к т и в н ы х процессов

(остеопороз) в  ч е л ю с т н о й кости при
заболеваниях пародонта. Увеличе-

358
