СЕКЦИЯ 9

ИНТЕРВЕНЦИОННОЕ ЛЕЧЕНИЕ ИБС



780  __________

Q

 ИНТЕРВЕНЦИОННОЕ ЛЕЧЕНИЕ ИШЕМИЧЕСКОЙ БОЛЕЗНИ СЕРДЦА

нестабильной стенокардии можно на основании
анализа качественных коронарографических ха-
рактеристик: признаки разрушения атеросклеро-
тических бляшек и внутрипросветного тромбооб-
разования позволяют предположить осложнение
клинического течения коронарного атеросклероза.
Эта информация позволяет определить сроки про-
ведения внутрисосудистых вмешательств у боль-
ных с коронарным атеросклерозом. На основании
комплексного анализа коронарограмм можно про-
гнозировать неудачные попытки и осложнения
внутрикоронарных лечебных процедур. Большой
процент неудачных попыток коронарной ангио-
пластики отмечен при дилатации хронической ате-
росклеротической окклюзии, а также локализации
стенозов в местах значительных изгибов артерий
или дистальнее значительной извитости сосуда.
Осложнения ЧТКА в виде острой тромботической
окклюзии в месте частично открытого просвета
артерии часто отмечают при дилатации стенозов с
коронарографическими признаками выраженного
тромбообразования. Таким образом, комплексный
анализ коронарограмм дает возможность прогно-
зировать как клиническое течение коронарного
атеросклероза, так и результаты эндоваскулярных
вмешательств. Без комплексной коронарографи-
ческой оценки нельзя выбрать адекватную тактику
лечения больных с коронарным атеросклерозом,
определить показания и сроки выполнения тех или
иных оперативных вмешательств.

ПРИМЕНЕНИЕ

ВНУТРИСОСУДИСТОГО

 УЛЬТРАЗВУКА ДЛЯ  ОЦЕНКИ

 АТЕРОСКЛЕРОТИЧЕСКИХ

 ПОРАЖЕНИЙ  КОРОНАРНЫХ

 АРТЕРИЙ И РЕЗУЛЬТАТОВ

 СТЕНТИРОВАНИЯ

Внутрисосудистое УЗИ — инвазивный диа-

гностический метод, обеспечивающий прижиз-
ненную визуализацию структур, которые на-
ходятся внутри просвета и стенки сосудов. Для
выполнения внутрисосудистого УЗИ необхо-
димы инструменты малых размеров. Созданию
миниатюрной ультразвуковой аппаратуры, обла-
дающей высокой разрешающей способностью,
способствовало развитие пьезоэлектрической и
микроэлектронной технологии.

Техника выполнения внутрисосудистого УЗИ

заключается в стандартной селективной кате-
теризации сосуда с последующим подведением
ультразвукового датчика к исследуемому объекту

(атеросклеротической бляшке). В отличие от ан-
гиографии, при которой достигается силуэтное
изображение повреждения сосудистой стенки на
фоне заполненного контрастом просвета, вну-
трисосудистое УЗИ позволяет визуализировать
изменения сосудистой стенки в проекции по-
перечного среза, то есть томографически. Такой
способ визуализации дает возможность опреде-
лить не только линейные параметры (диаметр
просвета), но и площадь поперечного сечения
просвета в месте сужения артерии. Кроме того,
основываясь на различии тканей по их эхогенной
плотности, внутрисосудистое УЗИ позволяет по-
лучить картину морфологического состава ате-
росклеротически измененной интимы артерии.

Концепция о возможном УЗИ сосудов со сто-

роны просвета высказана еще в начальный период
применения ультразвука в кардиологической прак-
тике. В 1960 г. Cieszynski сообщил о первых опытах
применения внутрисосудистого ультразвука для
определения размеров камер сердца у собак. Про-
водя это исследование, автор пользовался ультра-
звуковым датчиком, расположенным на верхушке
внутрисосудистого катетера. Прототип современ-
ных ультразвуковых внутрисосудистых катетеров
разработан Bom и соавторами в 1972 г. Однако в
те же годы широкую популярность приобрел ме-
тод неинвазивного трансторакального УЗИ сердца
(эхоКГ), поэтому метод внутрисосудистого УЗИ
оказался временно невостребованным.

В конце 70-х годов ХХ ст. появились и получили

всемирное признание новые инвазивные методы
лечения больных с атеросклерозом, что способ-
ствовало возрождению интереса к внутрисосуди-
стым УЗИ, так как для новых лечебных процедур
требовалась особая информация о состоянии со-
судистого русла и характере атеросклеротических
повреждений. В середине 80-х годов ХХ ст. создано
несколько групп, занимавшихся усовершенствова-
нием внутрисосудистой ультразвуковой аппарату-
ры, и в 1988 г. Yock и его сотрудники представили
первые результаты использования нового поко-
ления внутрисосудистой ультразвуковой техники
in vivo. Уменьшение размеров и повышение гибко-
сти ультразвуковых катетеров сделало процедуру
внутрисосудистого УЗИ рутинной.

Инструментарий

Принцип работы внутрисосудистой и других

видов ультразвуковой аппаратуры основан на ге-
нерировании и приеме ультразвуковых волн, по-
сле чего производится обработка информации и
получение изображения. Внутрисосудистое УЗИ
отличается частотными параметрами: внутри-

Q

 ИНТЕРВЕНЦИОННОЕ ЛЕЧЕНИЕ ИШЕМИЧЕСКОЙ БОЛЕЗНИ СЕРДЦА __________   781

СЕКЦИЯ 9

ИНТЕРВЕНЦИОННОЕ ЛЕЧЕНИЕ ИБС



сосудистая ультразвуковая аппаратура работает
в режиме 10–40 MГц, а не в режиме 2–10 MГц,
как обычная ультразвуковая аппаратура, с тен-
денцией к повышению частоты для улучшения
пространственного разрешения.

Главным техническим отличием обычной уль-

тразвуковой аппаратуры от внутрисосудистой яв-
ляется то, что в последней ультразвуковые датчики
размещаются на катетерах, доставляющих датчи-
ки в просвет исследуемого сосуда к месту его по-
вреждения. Диаметр первых образцов внутрисо-
судистых ультразвуковых катетеров был достаточ-
но большим — 5 F. Современные ультразвуковые
катетеры имеют малые диаметры — от 2,9 до 3,5 F.
Эти катетеры не только легки в управлении, но и
способствуют лучшему качеству из ображения.

Для того чтобы получить изображение попереч-

ного сечения сосуда, ультразвуковой импульс от дат-
чика направляют в определенную точку, от которой
сигнал отражается и фиксируется. При вращении
датчика этот процесс последовательно многократно
повторяют до тех пор, пока не достигается изобра-
жение поперечного сечения сосуда. Направление,
по которому проходит ультразвуковой импульс,
принято называть ультразвуковым лучом.

Совершенствование внутрисосудистой уль-

тразвуковой аппаратуры обусловило 2 техни-
чески различных дизайна этой аппаратуры: ме-
ханически вращающиеся и многооболочечные
электронные системы (рис. 1.80 ). Механические
ультразвуковые системы производят многие
фирмы; многоэлементные электронные катете-
ры — «Endosonics Corp., Rancho Cordova», США.
Электронные катетеры обладают хорошей гиб-
костью и управляемостью, однако изображение,
которое можно получить при использовании
этих катетеров, более низкого качества.

Как и во все катетерные системы, в комплект

инструментария, предназначенного для внутри-
сосудистого УЗИ, входят проволочные провод-
ники. По расположению проводника по отно-
шению к ультразвуковому датчику (стержню
катетера) различают 4 типа внутрисосудистых
ультразвуковых систем:

1. Системы с фиксированными проводниками.
2. Системы с концентрически расположен-

ными проводниками (многослойные электрон-
ные катетеры).

3. Системы с эксцентрическими проводника-

ми (механические катетеры).

4. Системы с эксцентрическими проводника-

ми и подвижными датчиками (рис. 1.81 ).

À

Á

Â

Ã

Рис. 1.80.

Основные типы ультразвуковых внутри-

сосудистых систем: механические ультра-
звуковые системы (А–В); многооболочечная
электронная ультразвуковая система (Г);
система, использующая микромотор (А);
системы кабельного управления (Б, В); си-
стема с вращающимся трансдюсором (Б);
система с вращающимся зеркалом (В)

Рис. 1.81.

Проводники для ультразвуковых вну-

трисосудистых систем: фиксированный
центральный проводник (А); эксцентри-
чески расположенный проводник (Б, Г, Д);
центрально расположенный проводник (В);
датчик в активном положении (Г); провод-
ник в активном положении (Д)

СЕКЦИЯ 9

ИНТЕРВЕНЦИОННОЕ ЛЕЧЕНИЕ ИБС



782  __________

Q

 ИНТЕРВЕНЦИОННОЕ ЛЕЧЕНИЕ ИШЕМИЧЕСКОЙ БОЛЕЗНИ СЕРДЦА

Артефакты, возникающие во время
 внутрисосудистого УЗИ, и ограничения метода

Использование современной внутрисосуди-

стой ультразвуковой аппаратуры может вызывать
артефакты, которые отрицательно сказываются
на качестве изображения. Механические датчики
во время вращения производят осцилляцию —
феномен, известный под названием «неодно-
родное осцилляционное искажение», которое
возникает при механическом торможении управ-
ляющего вала катетера во время какой-либо фазы
ротационного цикла. Неоднородное ротационное
искажение проявляется наиболее сильно, когда
вращающий вал катетера находится в извитом
сегменте сосуда; при этом изображение имеет вид
неправильного овала, растянутого с одной сторо-
ны и сжатого — с другой (рис. 1.82 ).

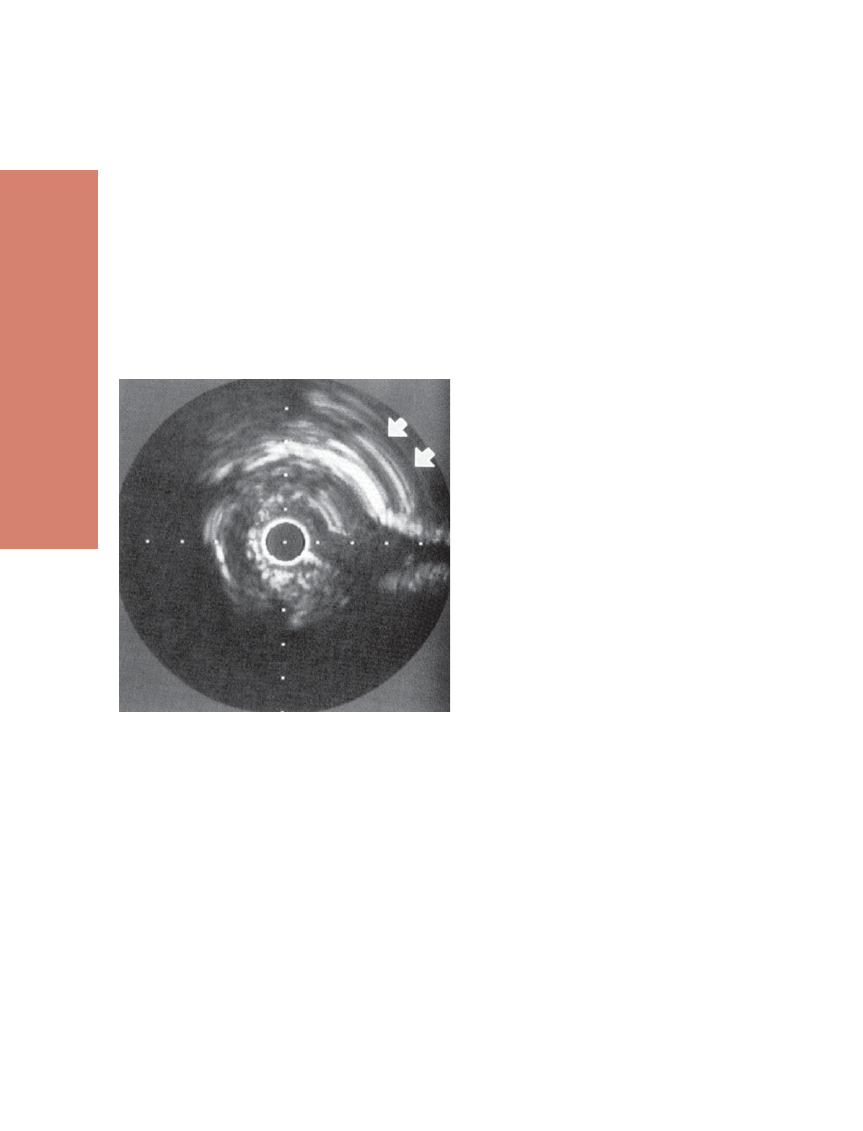

Рис. 1.82.

Неоднородное осцилляционное искаже-

ние. Растяжение изображения вызвано
вращением датчика (указано стрелками)

Причиной другого артефакта являются аку-

стические осцилляции, исходящие от пьезоэлек-
трического материала датчика. Эти осцилляции
вызывают высокоамплитудные сигналы, кото-
рые делают изображение близлежащего поля ту-
склым, и его акустические размеры превышают
физиологические.

Ограничением информативности всех внутри-

сосудистых ультразвуковых систем является изо-
гнутое изображение, получаемое вследствие косого
расположения датчика по отношению к попереч-
ному сечению сосуда. Когда ультразвуковой поток
расположен не ортогонально по отношению к со-
судистой стенке, изображение имеет вид эллипса.

Способ получения ультразвукового изобра-

жения также является причиной ограничения

информативности внутрисосудистого ультразву-
кового изображения. Действие всех ультразвуко-
вых систем основано на переводе в видеоизобра-
жение информации, полученной на основании
отражения ультразвука тканями, которые имеют
различную акустическую плотность. В резуль-
тате этого можно получить схожее изображение
тканей, которые имеют различную структуру,
но обладают одинаковыми акустическими свой-
ствами. Поэтому важно понимать, что внутри-
сосудистое ультразвуковое изображение демон-
стрирует эхогенность и акустическую плотность
исследуемых структур сосудистой стенки, а не их
гистологический состав.

В некоторых исследованиях сообщалось о том,

что во время внутрикоронарных УЗИ приблизи-
тельно в 5% случаев происходит транзиторная
ишемия миокарда, ультразвуковой датчик может
временно закрыть или резко уменьшить просвет
коронарной артерии во время его продвижения в
зоне жесткого стеноза или в ветви артерии мало-
го диаметра. Если катетер быстро удалить, боль-
ные обычно не предъявляют жалоб на загрудин-
ную боль. После внутрикоронарного введения
нитроглицерина ишемия быстро проходит.

Несмотря на относительную безопасность

внутрисосудистого УЗИ, этот метод, как и любой
другой, при котором проводятся внутрисосуди-
стые манипуляции, связан с риском поврежде-
ния сосудистой стенки. Поэтому во избежание
развития клинических осложнений персонал
должен быть готов к проведению ургентного
перкутанного коронарного вмешательства.

Внутрикоронарное УЗИ
Ультразвуковая морфология коронарных  артерий

Ультразвуковое изображение непораженной

коронарной артерии имеет вид правильного круга,
в котором отсутствуют структуры со значительной
акустической плотностью (рис. 1.83 ). Хотя про-
свет сосуда звукопроницаем, датчики, в которых
используется частота 25 MГц и выше, проявляют
внутри просвета некоторую эхогенность. Причи-
ной этой эхогенности является движение крови,
что определяется в виде туманной, вихреобразной
эхогенной плотности. Нечеткое дымкообразное
изображение может затруднить идентификацию
элементов сосудистой стенки, особенно в тех слу-
чаях, когда эти структуры сообщаются с просве-
том сосуда, например при диссекции интимы.

Имеются публикации, в которых описана уль-

тразвуковая картина непораженной стенки коро-
нарной артерии. У большинства людей эндотелий
непораженной сосудистой стенки с многослой-

Q

 ИНТЕРВЕНЦИОННОЕ ЛЕЧЕНИЕ ИШЕМИЧЕСКОЙ БОЛЕЗНИ СЕРДЦА __________   783

СЕКЦИЯ 9

ИНТЕРВЕНЦИОННОЕ ЛЕЧЕНИЕ ИБС



ной структурой. У некоторых пациентов (особен-
но молодого возраста) при УЗИ выявляют одно-
слойную структуру внутреннего слоя сосудистой
стенки; этот факт, вероятно, свидетельствует о
том, что эндотелий неповрежденных коронарных
артерий является однослойным. Толщина эндоте-
лия в норме составляет 0,15±0,07 мм; предел тол-
щины нормального эндотелия — 0,25–0,3 мм.

Во всех атеросклеротически измененных

коронарных артериях на ультразвуковом изо-
бражении определяется трехслойное утолщение
интимы. Типичная атеросклеротическая бляшка
выглядит как эхогенное выпячивание («вторже-
ние») внутрь просвета артерии (рис. 1.84–1.86 ).
Под атеросклеротической бляшкой выявляют
звукопроницаемую полосу, которая, как уста-

Рис. 1.83.

Ультразвуковое изображение непоражен-

ной коронарной артерии. Пространство
между метками составляет 1 мм. Толщина
интимы не должна превышать 0,25 мм

Рис. 1.85.

Сложная атерома с жесткой фиброзной

капсулой и звукопроницаемой зоной (черные
стрелки). Белая стрелка указывает на бо-
ковую ветвь

Рис. 1.84.

Мягкая атерома. Максимальное ате-

роматозное уплотнение расположено на
«3 часах». Эхогенность атеромы ниже эхо-
генности адвентиции

Рис. 1.86.

Высококальцифицированная атерома
