СЕКЦИЯ 9

ИНТЕРВЕНЦИОННОЕ ЛЕЧЕНИЕ ИБС



760  __________

Q

 ИНТЕРВЕНЦИОННОЕ ЛЕЧЕНИЕ ИШЕМИЧЕСКОЙ БОЛЕЗНИ СЕРДЦА

имплантации стентов диаметром 2,5–3 мм —
10 атм, диаметром 3–4 мм — 7–9 атм. Стент вы-
держивает радиальную силу на сжатие до 25 psi.
Профиль свернутого баллона — от 1,5 до 3 мм.

R-Stent относится к баллон-расширяемым.

Система доставки rapid exchange (monorail) име-
ет проводниковый просвет диаметром 0,36 мм.
Для системы доставки требуется проводнико-
вый катетер с внутренним диаметром 5 F. Мак-
симальное давление, выдерживаемое баллоном,
составляет 16 атм; номинальное рекомендуемое
давление для первого раздувания баллона

—

6 атм. Система доставки достаточно свободно
проходит по артериальному руслу.

В 1997 г. R-Stent прошел доклинические ис-

пытания; в этом же году в Роттердаме выполнены
первые имплантации у пациентов. В апреле – но-
ябре 1998 г. проведено исследование, в котором
27 больным (46% — со стабильной стенокардией;
54% — с нестабильной стенокардией) проведены
попытки имплантации 33 R-Stents. 80% больных
до стентирования перенесли либо острый ИМ,
либо хирургическое вмешательство (шунтирую-
щую операцию или ЧТКА) по поводу коронар-
ного атеросклероза. Большинство атероскле-
ротических повреждений представляли собой
либо окклюзии, либо стенозы со сложной анато-
мией. Имплантация стента проведена успешно
в 32 случаях из 33 попыток (у 26 из 27 больных).
В ранний послеоперационный период острых
тромботических осложнений не было. У всех
успешно про

оперированных больных крово-

ток в стентированном сегменте соответствовал
ТІМІ 3 (Thrombolysis in Myocardial Infarction).
В 30-дневный период наблюдения случаев смер-
ти, ИМ, подострого тромбоза, повторных эндо-
васкулярных вмешательств и шунтирующих опе-
раций не было.

Стент InFlow Flex (InFlow Dynamics AG,
Munich, Germany)

Стент InFlow Flex изготавливают из стальной

трубки (нержавеющая сталь 316 L). Для создания
более гладкой наружной поверхности стенты в
последнее время покрывают слоем золота толщи-
ной 5 мкм, что также делает стент InFlow Flex вы-
сококонтрастным. Конфигурация стента — мно-
жественные звенья, имеющие вид синусоидаль-
ных колец. Зона, занимаемая имплантированным
стентом, составляет в зависимости от диаметра
стента от 10 до 20% (зависимость между диаме-
тром стента и занимаемой им зоной обратно про-
порциональная; стент диаметром 3,0 мм занимает
14% поверхности стентированного сосуда). Тол-

щина проволоки равна 0,075 мм. Степень сокра-
щения стента — от 1% (при диаметре 2,5 мм) до
17% (при диаметре 5,0 мм); при диаметре стента
3 мм степень сокращения составляет 4%. Стенты
InFlow Flex выпускают диаметром от 2,5 до 5 мм;
длиной — 8; 12; 16; 20; 24 мм.

Баллон-расширяемые стенты InFlow Flex вы-

пускают без системы доставки. Стент перед его
имплантацией в коронарные артерии монтиру-
ется на баллон соответствующего размера.

Первая имплантация стента InFlow Flex

у человека выполнена в начале 1996 г. К концу
1996 г. проведено 4000 имплантаций этого стен-
та, а к середине 1997 — более 10 тыс. стентирова-
ний. В настоящее время выполняется ряд иссле-
дований, в которых проводится оценка результа-
тов стентирования стентами InFlow Flex. В этих
исследованиях сравниваются результаты стенти-
рования обычным стентом и стентом, имеющим
золотое покрытие. Испытываются также стенты
InFlow Flex, имеющие биодеградирующее по-
крытие, высвобождающее гирудин.

Стенты InFlow Flex отличаются высоким уров-

нем успешных попыток имплантации; в боль-
шинстве случаев процедура завершается успешно
даже в случае неудачной попытки имплантации
стентов другого типа.

Группа коронарных стентов JOSTENT
(JOMED AB, Helsingborg, Sweden)

JOSTENT Flex. Стенты JOSTENT Flex

(рис. 1.45) разработаны специально для имплан-
тации в сегменты артерий, содержащие сложные
стенозы. Эти стенты обладают хорошей продоль-
ной гибкостью, свойственной проволочным стен-
там, и высокой сопротивляемостью силе радиаль-
ного сдавления, которая характерна трубчатым
стентам. Размер ячеек стента достаточно большой
для того, чтобы обеспечить свободный доступ
к ветвям стентированных сегментов артерий.

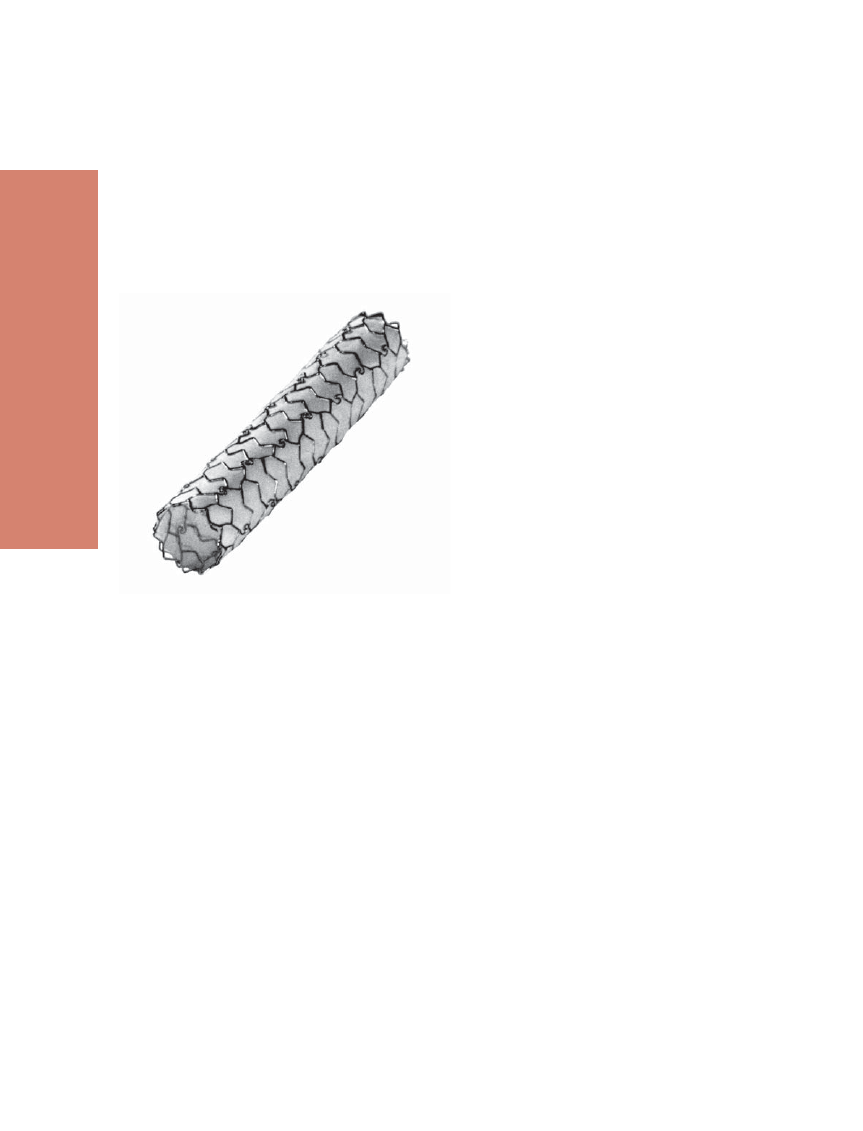

Рис. 1.45.

Стент JOSTENT на доставляющей си-

стеме

Стент вырезают лучом лазера из стальной

трубки и полируют. Имплантированный стент
занимает 14–19% поверхности стентированно-
го сегмента артерии. Толщина проволоки стен-
та — 0,09 мм. Профиль стента — 1 мм. Степень
сокращения для стента диаметром 3,5 мм — <3%.
Диаметры изготавливаемых стентов — 2–3,5 мм
(конструкции для малых сосудов) и 3–5

мм

(стандартные конструкции).

Q

 ИНТЕРВЕНЦИОННОЕ ЛЕЧЕНИЕ ИШЕМИЧЕСКОЙ БОЛЕЗНИ СЕРДЦА __________   761

СЕКЦИЯ 9

ИНТЕРВЕНЦИОННОЕ ЛЕЧЕНИЕ ИБС



Баллон-расширяемые стенты JOSTENT Flex

поставляются с системой доставки. Минималь-
ный внутренний диаметр проводникового кате-
тера, необходимый для системы доставки, — 6 F.
Баллон имеет рентгенконтрастные маркеры в его
проксимальном и дистальном отделах. Стенты
JOSTENT Flex могут поставляться также без си-
стем доставки.

JOSTENT Plus. Конструкция стентов JOSTENT

Plus (рис. 1.46) базируется на многоячеечной осно-
ве, что оптимизирует сопротивляемость этих стен-
тов силе радиального сдавления. Зона каждого
звена намерено увеличена, что позволяет расши-
рять стенты до больших диаметров (от 3 до 6 мм);
можно использовать стенты JOSTENT Plus в круп-
ных сегментах, какими, например, являются устья
правой и левой коронарной артерии, а также устья
крупных эпикардиальных ветвей. Стент сконстру-
ирован таким образом, что при максимальном рас-
ширении его сокращение минимально.

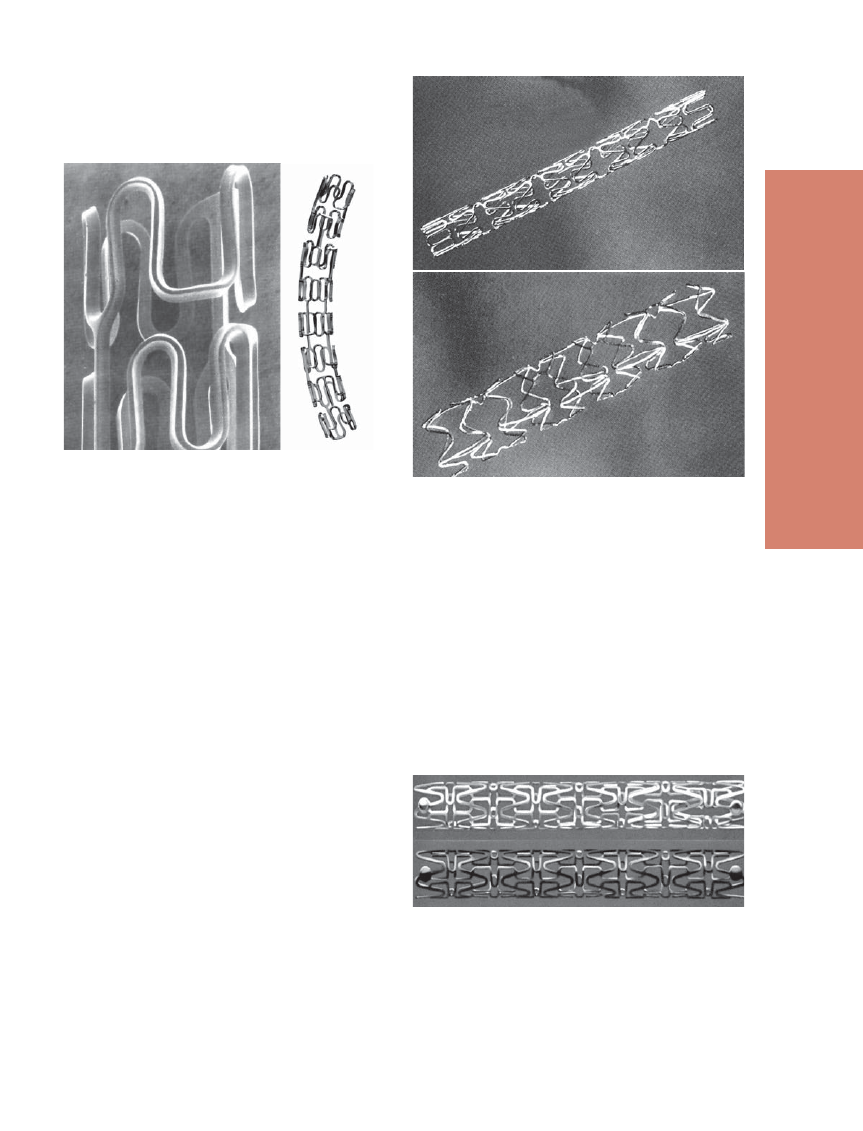

Рис. 1.46.

Стент JOSTENT без системы доставки

Стент JOSTENT Plus вырезают из цельной

стальной трубки (нержавеющая сталь 316 L).
Основные технические характеристики стента
сходны с характеристиками стента JOSTENT
Plus, за исключением длины (9; 17; 25 и 33 мм)
и максимального диаметра (6 мм) моделей. Име-
ются конструкции JOSTENT Plus для стентиро-
вания подвздошных артерий.

JOSTENT Sidebranch. Стент JOSTENT Side-

branch (рис. 1.47) является первым стентом, раз-
работанным специально для доступа к боковым
ветвям; по этой причине имеет крупноячеистую
структуру, которая сводит к минимуму риск окклю-
зии боковых ветвей, отходящих от стентированно-
го сегмента артерии. Стент JOSTENT Sidebranch
является комбинацией конструкций стентов
JOSTENT Flex и JOSTENT Plus. Проксимальный
и дистальный отделы стента JOSTENT Sidebranch
имеют дизайн Plus, который обеспечивает высо-
кую радиальную резистентность, в то время как
средняя порция сконструирована по принципу
спиральных звеньев (Flex), что позволяет макси-
мально увеличивать размер звеньев.

Рис. 1.47.

Стент JOSTENT Sidebranch

Стент JOSTENT Sidebranch изготавливают

таким же способом, как и другие стенты группы
JOSTENT. Зона, занимаемая имплантированным
стентом, составляет 14–19% внутренней поверх-
ности стентированного сегмента артерии. Толщи-
на проволоки стента — 0,13 мм; профиль стента —
1 мм. Диаметры выпускаемых стентов JOSTENT
Sidebranch — от 3 до 6 мм; длина — 18 и 26 мм.

JOSTENT Bifurcation. Стент JOSTENT

Bifurcation (рис. 1.48) представляет собой ориги-
нальную конструкцию, позволяющую имплан-
тировать стенты в места бифуркаций коронарных
артерий. Как и в предыдущем случае, конструкция
JOSTENT Bifurcation представляет собой комби-
нацию конструкций Flex и Plus. Конструция дис-
тального отдела JOSTENT Bifurcation основана на
конструкции Plus и обладает значительной жест-
костью, которая делает дистальный отдел стента
устойчивым к силе радиального давления. Прок-
симальный отдел представляет конструкцию Flex,
в которой используются спиральные звенья, по-
зволяющие максимально увеличить доступ к устью
сосуда, отходящего от основного ствола. Ячейки
крупных размеров позволяют системе доставки
второго стента пройти сквозь каркас стента, им-
плантированного в основной сосуд (рис. 1.49).

Рис. 1.48.

Стент JOSTENT Bifurcation

А

Б

В

Рис. 1.49.

Схема стентирования бифуркационного

поражения при помощи стента JOSTENT
Bifurcation и стента JOSTENT Sidebranch.
Стент JOSTENT Sidebranch установлен в
родительской артерии (А); стент JOSTENT
Bifurcation проведен в боковую ветвь (Б);
второй стент установлен в дочерней арте-
рии (окончательный результат — В)

Материал и способ изготовления стента

JOSTENT Bifurcation такие же, как и других стен-
тов группы JOSTENT. Площадь имплантирован-
ного стента — 14–19% поверхности стентиро-
ванного сегмента артерии. Толщина проволоки

СЕКЦИЯ 9

ИНТЕРВЕНЦИОННОЕ ЛЕЧЕНИЕ ИБС



762  __________

Q

 ИНТЕРВЕНЦИОННОЕ ЛЕЧЕНИЕ ИШЕМИЧЕСКОЙ БОЛЕЗНИ СЕРДЦА

стента — 0,13 мм. Профиль стента — 1 мм. Стент
обладает высокой продольной гибкостью. Сте-
пень сокращения стента диаметром 3 мм — <3%.
Диаметры выпускаемых стентов — от 3 до 6 мм;
длина — 16 и 28 мм.

JOSTENT Coronary Stent Graft. JOSTENT

Coronary Stent Graft (рис. 1.50) представляет со-
бой уникальную конструкцию, соединяющую
металлический каркас и тонкий слой материа-
ла PTFE, обладающего способностью растяги-
ваться, таким образом эта конструкция сочетает
свойства коронарного стента и шунта.

Рис. 1.50.

JOSTENT Coronary Stent Graft без систе-

мы доставки

В конструкции JOSTENT Coronary Stent Graft

применен «принцип сандвича»: сверхтонкий
растягивающийся материал PTFE располагает-
ся между двумя стентами, приваренными друг
к другу с обоих концов. Стент обладает большой
продольной гибкостью и устойчивостью к силе
радиального сдавления.

JOSTENT Coronary Stent Graft можно с успе-

хом применять в таких экстремальных ситуаци-
ях, как наличие угрожающей жизни диссекции
интимы коронарной артерии, перфорации сосу-
да и аневризмы артерии.

JOSTENT Coronary Stent Graft изготавлива-

ют из нержавеющей стали 316 L и сверхтонкой
растягивающейся ткани PTFE. Толщина стен-
ки стента — 0,3 мм; профиль стента — 1,6 мм.
Диаметр выпускаемых стентов — от 2,5 до 5 мм;
длина — 9; 12; 16; 19 и 26 мм. JOSTENT Coronary
Stent Graft используют при лечении подвздош-
ных и периферических артерий.

Имеется клинический опыт примене-

ния JOSTENT Coronary Stent Graft (Heuser R.,
Lopez

A., Reifart

N., Stoerger

H.; Phoenix Heart

Center, Phoenix, Arizona, USA; Red Cross Hospital,
Frankfurt, Germany). В исследование, проведенное
этими авторами, включили 76 больных, у которых
проводили имплантацию 83 стентов в передней
межжелудочковой ветви левой коронарной арте-
рии (20 случаев), огибающей ветви левой коро-
нарной артерии (6 случаев), правой коронарной
артерии (26 случаев), венозных шунтов (24 слу-
чая). Показаниями к имплантации JOSTENT
Coronary Stent Graft были аневризмы (22 случая),
рыхлые венозные шунты (15 случаев), тромботи-
ческие бляшки (7 случаев), перфорации артерий
(4 случая), впервые возникшие атеросклеротиче-
ские повреждения сосудов (20 случаев) и ресте-
нозы (8 случаев, из них 6 — рестенозы в местах
имплантации стентов). Имплантация проведена
успешно в 97% случаев (74/76), в том числе — во
всех 4 случаях перфораций сосудов. В среднем до
вмешательства стеноз составлял 81,5±15,4%; по-
сле вмешательства — 7,6±18,1%. У 6 больных этой
группы через 6 мес была выполнена контрольная
коронарография. Рестеноз выявлен у 2 больных:
в 1 случае был диффузным и суживал просвет ар-
терии на 60%; в другом случае — локальным в ме-
сте края стента.

Стент LP Stent (Internetional Tecnologies
Europe Ltd, Republic of Ireland)

LP Stent относится к трубчатым стентам тре-

тьего поколения. Для его изготовления использу-
ется трубка из нержавеющей стали и уникальная
технология химического травления металла, при
которой металл приобретает гладкую поверхность
и значительную сопротивляемость сдавливающей
силе. Оригинальная форма каркаса (трапецие-
видные ячейки) (рис. 1.51) позволяет не приме-
нять значительную силу для расширения стента,
что предохраняет стенку сосуда от чрезмерного
сдавления. Кроме того, LP Stent практически не
укорачивается при расширении, обладает мини-
мальной силой отдачи (уменьшение диаметра по-
сле расширения стента) и очень высокой сопро-
тивляемостью силе радиального сдавления.

LP Stent имеет диаметры 2,5; 3; 3,5 и 4 мм;

длина стентов — 8; 12; 18 и 24 мм. Профиль LP
Stent — 1,2 мм.

Баллон-расширяемый LP Stent поставляется

монтированным на баллоне системы доставки,
для подведения которой к коронарному руслу
требуется проводниковый катетер размером не
менее 6 F. Баллон имеет дистальный и прокси-
мальный рентгенконтрастные маркеры.

Первая имплантация LP Stent человеку была

выполнена в мае 1998 г. В 1999 г. запланировано

Q

 ИНТЕРВЕНЦИОННОЕ ЛЕЧЕНИЕ ИШЕМИЧЕСКОЙ БОЛЕЗНИ СЕРДЦА __________   763

СЕКЦИЯ 9

ИНТЕРВЕНЦИОННОЕ ЛЕЧЕНИЕ ИБС



внедрение LP Stent в страны Европы и Азии. В но-
ябре 1999 г. в Бельгии начато исследование резуль-
татов лечения коронарного атеросклероза с помо-
щью LP Stent, в которое предполагалось включить
до 200 больных.

Рис. 1.51.

LP Stent без системы доставки

Стент Nexus (Occam International BV,
Eindhoven, The Netherlands)

Cтент Nexus (рис. 1.52) — трубчатый баллон-

расширяемый, изготавливаемый из высококаче-
ственной нержавеющей стали. Стент имеет мно-
жественные ячейки, соединяющиеся между со-
бой с помощью V-образных соединений. В стен-
те сочетаются хорошая продольная гибкость и
выраженная сопротивляемость радиальной силе.
Имплантированный стент диаметром 3,5 мм за-
нимает 11,7% поверхности стентированного сег-
мента артерии. Ширина металлической полоски
стента составляет 0,105 мм; толщина — 0,12 мм,
профиль стента — 0,9–1,0 мм. Укорочение стен-
та диаметром 3 мм при его расширении составля-
ет 2,6%. Диаметр изготавливаемых стентов — 2,5;
3; 3,5 и 4 мм; длина — 8; 12; 18; 23 и 28 мм.

Стенты Nexus поставляются как в виде заранее

смонтированных на баллоне систем доставки, так
и без систем, а также в «свободном» виде. Система
доставки относится к типу monorail. В нее входит
баллон, выдерживающий давление до 14 атм и
раздувающийся до заданных диаметров (2,5; 3; 3,5
и 4 мм). На проксимальном и дистальном отделах
баллона имеются рентгенконтрастные маркеры.

Первые стенты Nexus изготовлены в 1998 г.;

в этом же году выполнена первая имплантация
стента в клинике. С 1999 г. стент применяется в
клиниках Европы. В настоящее время планиру-
ются исследования, в которых будет проводиться
оценка разультатов имплантации стентов Nexus.

Рис. 1.52.

Расширенный и нерасширенный стент

Nexus без системы доставки. Тубулярный
дизайн стента с V-образными ячейками
обеспечивает стенту высокую радиальную
упругость

Стент Sorin Carbostent (Sorin Biomedica S.p.A.,
Saluggia (VC), Italy)

Стент Sorin Carbostent (рис. 1.53) является

баллон-расширяемым трубчатым стентом ново-
го поколения, который изготавливают из нержа-
веющей стали 316 LVM, покрытой тонким слоем
(0,3–0,5 мкм) оригинального материала Carbofi lm.
Стент состоит из ячеек уникальной формы. Sorin
Carbostent поставляется смонтированным на си-
стеме доставки, относящейся к типу monorail.

Рис. 1.53.

Sorin Carbostent до (верхний) и после

(нижний) покрытия Carbofilm

Ячейки стента Sorin Carbostent состоят из сег-

ментов, которые имеют искривления различной
формы. Каждый сегмент имеет различную тол-
щину металла. Такая конструкция ячеек спо-
собствует оптимальному механическому ответу
стента на его расширение, сгибание и скручива-
