340  _______________________________

СЕКЦИЯ 5

МЕТОДЫ ФУНКЦИОНАЛЬНОЙ



ДИАГНОСТИКИ В КАРДИОЛОГИИ



ÏÅ×ÅÍÜ

ÏÏ

ÏÆ

ËÏ

ËÆ

Рис. 7.16.

Субкостальная позиция длинной оси

с визуализацией четырех камер сердца

Рис. 7.17.

Место впадения верхней полой вены в пра-

вое предсердие (субкостальная позиция)

Следующим этапом обследования пациента

является получение изображения как четырех
камер сердца, так и восходящей аорты при суб-
костальном доступе (рис. 7.18). Для этого линию
сканирования датчика из исходной точки накло-
няют еще выше.

Следует отметить, что данный эхоКГ-срез

является наиболее корректным и часто исполь-
зуемым при обследовании больных с эмфиземой
легких, а также у пациентов с ожирением и узки-
ми межреберными промежутками для исследо-
вания аортального клапана.

ÏÅ×ÅÍÜ

ÏÏ

ÏÆ

ËÆ

ËÏ

Àî

Рис. 7.18.

Субкостальная позиция длинной оси

с визуализацией четырех камер сердца
и восходящей аорты

Для получения изображения по короткой

оси из субкостального доступа датчик следует
повернуть по часовой стрелке на 90°, исходя из
позиции визуализации субкостального четырех-
камерного изображения. В результате выполнен-
ных манипуляций можно получить ряд графиче-
ских срезов на разных уровнях сердца по корот-
кой оси, наиболее информативными из которых
являются срезы на уровне папиллярных мышц,
митрального клапана (рис. 7.19

а) и на уровне

основания сердца (рис. 7.19

б).

Далее для визуализация изображения нижней

полой вены по ее длинной оси из субкосталь-
ного доступа датчик ставят в эпигастральную
ямку, а плоскость сканирования ориентируют
сагиттально по срединной линии, несколько
наклонив вправо. При этом нижняя полая вена
визуализируется сзади от печени. На вдохе ниж-
няя полая вена частично спадается, а на выдохе,
когда возрастает внутригрудное давление, стано-
вится шире.

Определение изображения брюшного от-

дела аорты по ее длинной оси требует ориента-
ции плоскости сканирования сагиттально, при
этом датчик располагают в эпигастральной ямке
и слегка наклоняют влево. В данной позиции

СЕКЦИЯ 5

МЕТОДЫ ФУНКЦИОНАЛЬНОЙ



ДИАГНОСТИКИ В КАРДИОЛОГИИ



видно характерную пульсацию аорты, а спереди
от нее хорошо визуализируется верхняя брыже-
ечная артерия, которая, отделившись от аорты,
сразу поворачивает вниз и идет параллельно
к ней.

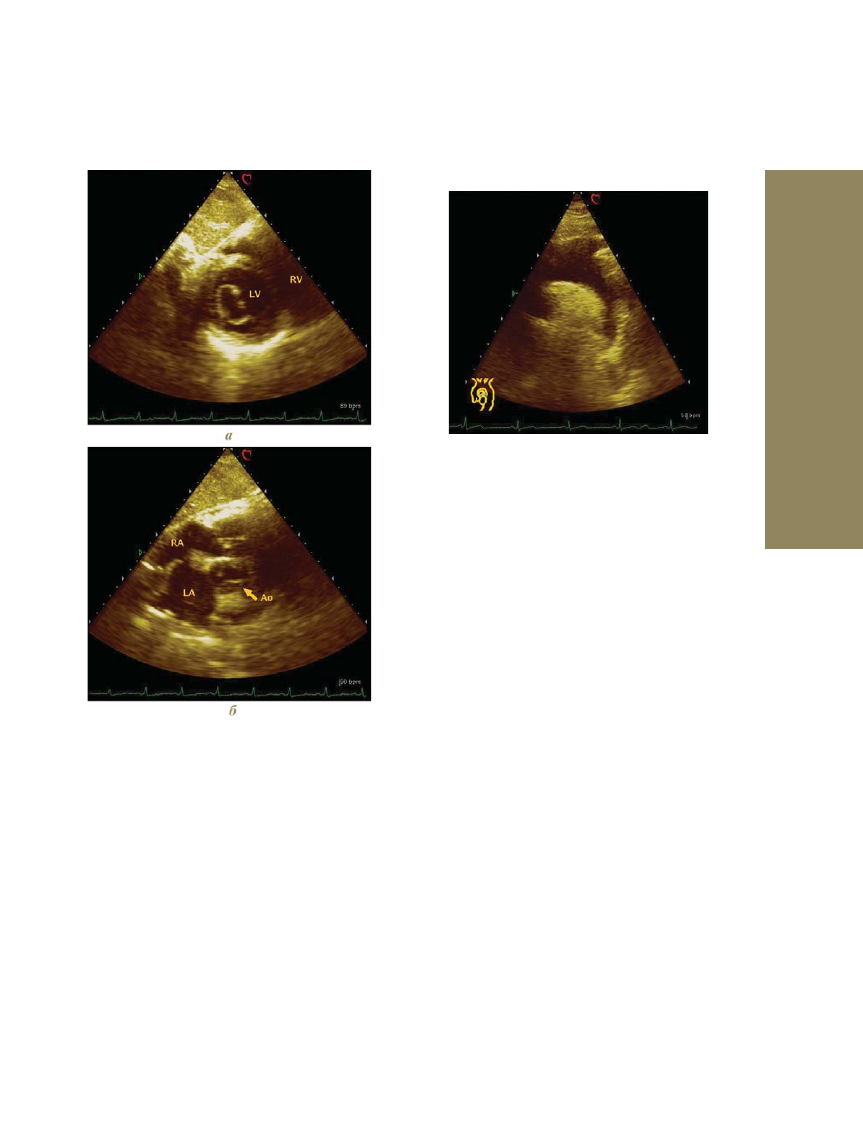

Рис. 7.19.

Субкостальная позиция, короткая ось,

срез на уровне: а) митрального клапана;
б) основания сердца

Если повернуть плоскость сканирования

на 90°, то можно увидеть сечение обо их сосудов
по короткой оси. На эхоКГ нижняя полая вена
находится справа от по звоночника и имеет фор-
му, приближенную к треугольнику, при этом
аорта располагается слева от позвоночника.

Супрастернальный доступ

Супрастернальный доступ используют в осно -

вном для обследования восходящего отдела груд-
ной аорты и начальной части ее нисходящего от-
дела.

Размещая датчик в яремной ямке, плоскость

сканирования направ ляют вниз и ориентируют
по ходу дуги аорты (рис. 7.20).

Под горизонтальной частью грудной аорты

визуализируется сечение правой ветви ЛА по ко-
роткой оси. При этом можно хорошо вывести
отхождение артериальных вет вей от дуги аорты:
плечеголовного ствола, левых сонной и подклю-
чичной артерий.

Ао

Рис. 7.20.

Двухмерное изображение дуги аорты

по длинной оси (супрастернальное сечение)

В данной позиции наиболее корректно визуа-

лизируется весь восходящий отдел грудной аор-
ты, с аортальным клапаном включительно и ча-
стично ЛЖ, при наклоне плоскости сканирова-
ния немного вперед и направо. Из этой исходной
точки плоскость сканирования поворачивают по
часовой стрелке, что дает возможность получить
изоб ражение поперечного (по короткой оси) се-
чения дуги аорты.

На данной эхоКГ горизонтальный отдел дуги

аорты имеет вид коль ца, а справа от него нахо-
дится верхняя полая вена. Далее под аортой видна
правая ветвь ЛА по длинной оси и еще глубже —
левое предсер дие. В некоторых случаях удается
увидеть место впадения всех четырех легочных
вен в левое предсердие. Установив датчик в пра-
вую надключичную ямку и направив сканирую-
щую плоскость вниз, можно визуализировать
верхнюю полую вену на всем ее протяжении.

Рекомендации по проведению эхоКГ у па-

циентов с сердечной патологией в соответствии
с руководством по клиническому применению
эхоКГ ACC, AHA и Американского эхокардио-
логического общества (ASE) (Cheitlin M.D., 2003)
представлены в табл. 7.1, 7.3–7.20.

Таким образом, используя разные доступы

к сердцу, можно получить многочисленные сре-
зы, которые дают возможность оценить анато-
мическое строение сердца, размеры его камер и
стенок, взаимное расположение сосудов.

342  _______________________________

СЕКЦИЯ 5

МЕТОДЫ ФУНКЦИОНАЛЬНОЙ



ДИАГНОСТИКИ В КАРДИОЛОГИИ



Таблица 7.1

Рекомендации по проведению эхоКГ

при подозрении на заболевание грудного

отдела аорты

Класс I
1. Расслоение аорты, диагностика, локализация и
протяженность
2. Аневризма аорты*
3. Интрамуральная гематома аорты
4. Разрыв аорты
5. Дилатация ствола аорты при синдроме Марфана
или других соединительнотканных синдромах*
6. Дегенеративная или травматическая патология
аорты с клинической жировой эмболией
7. Мониторинг расслоения аорты, особенно при по-
дозрении на возможность осложнений или прогрес-
сирования
8. Ближайшие родственники пациентов с синдромом
Марфана или другими заболеваниями соединитель-
ной ткани, для которых рекомендовано проведение
ТТ-эхоКГ*
Класс IIa
Мониторинг пациентов с хирургически устранен-
ным расслоением аорты*

*ТТ-эхоКГ должна быть методом первичного выбора в этих си-
туациях, а чреспищеводную эхоКГ следует использовать только,
если исследование неполное или необходима дополнительная
информация. Чреспищеводная эхоКГ — методика, показанная
при исследовании аорты, особенно в неотложных ситуациях.

Классификация эффективности и целесообраз-

ности применения определенной процедуры

• Класс І — наличие консенсуса экспертов

и/или доказательства эффективности, целесо-
образности применения и благоприятного дей-
ствия процедуры.

• Класс II — спорные доказательства и отсут-

ствие консенсуса экспертов относительно эф-
фективности и целесообразности процедуры:

- ІІа — «чаша весов» доказательств/консенсу-

са экспертов перевешивает в сторону эффектив-
ности и целесообразности процедуры;

- ІІb — «чаша весов» доказательств/консенсуса

экспертов перевешивает в сторону неэффективно-
сти и нецелесообразности применения процедуры.

• Класс III — наличие консенсуса экспертов

и/или доказательств относительно неэффектив-
ности и нецелесообразности применения про-
цедуры, а в отдельных случаях даже ее вред.

К сожалению, не всегда удается получить каче-

ственное изображение из разных доступов, опи-
санных в этом разделе, особенно если сердце при-
крыто легкими, межреберные промежутки узкие,
живот с толстым слоем подкож

ной жировой

клетчатки, а шея короткая и толстая, то эхоКГ-
исследова ние становится затруднительным.

ДОППЛЕР-эхоКГ

Суть метода основана на эффекте Допплера и

применительно к эхоКГ заключается в том, что
отраженный от движущего объекта УЗ-луч меняет
свою частоту в зависимости от скорости движения
объекта. Особенность сдвига частоты УЗ-сигнала
зависит от направления движения объекта: если
объект движется от датчика, то частота отражен-
ного от объекта ультразвука будет ниже, чем ча-
стота ультразвука, который был послан датчиком.
И соответственно если объект движется в направ-
лении к датчику, то частота УЗ-сигнала в отра-
женном луче будет выше, чем исходная.

При этом, анализируя изменения частоты

ультразвука, отражен ного от движущегося объек-
та, определяют:

• скорость объекта, которая тем больше, чем

значительнее частотный сдвиг посланного и от-
раженного УЗ-сигнала;

• направление движения объекта.
Изменение частоты отраженного ультразвука

зависит и от угла между направлением движения
объекта и направлением сканирующего УЗ-луча.
В то же время частотный сдвиг будет наиболь-
шим, когда оба направления совпадают. Если по-
сланный УЗ-луч ориентирован перпендикуляр-
но к направлению движения объек та, изменения
часто ты отраженного ультразвука не произойдет.
Таким образом, для большей точности выпол-
няемых измерений необходимо стремиться на-
правлять УЗ-луч параллельно линии движения
объекта. Естественно, что выполнить это усло-
вие бывает сложно, а иногда просто невозможно.
По этой причине современные эхокардиографы
оснащены программой угловой коррекции, ко-
торая автоматически учитывает поправку на угол
при расчете градиента давления, а также скоро-
сти кровотока.

Для этой цели и используется уравнение Доп-

плера, которое позволяет корректно определять
скорость потока крови с учетом поправки на угол
между направлением кровотока и линией излу-
чаемого ультразвука:

       2f

0

 cos Θ

V = —————,

     с•Δf

где

 V — скорость кровотока, с — скорость рас-

пространения ультразвука в среде (постоянная
величина, равная 1560 м/с),

  Δf  — сдвиг частоты

УЗ-сигнала,

  f

0

 —  исходная частота излученного

ультразвука,

 Θ — угол между направлением кро-

вотока и направлением излученно го ультразвука.

При определении скорости кровотока в сердце

и в сосудах в роли движущего объекта выступают

СЕКЦИЯ 5

МЕТОДЫ ФУНКЦИОНАЛЬНОЙ



ДИАГНОСТИКИ В КАРДИОЛОГИИ



эритроциты, которые движутся как относительно
УЗ-луча датчика, так и относительно отраженного
сигнала. Именно поэтому, как видно из уравне-
ния, коэффициент в числителе равен 2, поскольку
сдвиг частоты УЗ-сигнала происходит дважды.

Таким образом, частотный сдвиг зависит и от

частоты посылаемого сигнала: чем она ниже, тем
большие скорости могут быть измерены, что за-
висит от датчика, частоту которого необходимо
выбирать наименьшую.

В настоящее время существует несколько

видов допплеровского исследования, а именно:
импульсно-волновая допплер-эхоКГ (Pulsed wave
Doppler), постоянно-волновая допплер-эхоКГ
(Continuous wave Doppler), тканевое доппле-
ровское исследование (Doppler Tissue Imaging),
энергетическое допплеровское исследование
(Colour Doppler Energy), цветовая допплер-эхоКГ
(Colour Doppler).

Импульсно-волновая допплер-эхоКГ

Суть метода импульсно-волновой допплер-

эхоКГ заключается в том, что в датчике исполь-
зуется толко один пьезокристалл, который служит
одновременно и для генерации УЗ-волны, и для
приема отраженных сигналов. При этом излуче-
ние идет в виде серии импульсов, очередной излу-
чается после регистрации отраженных предыду-
щих УЗ-колебаний. Посланные УЗ-импульсы, ча-
стично отражаясь от объекта, скорость движения
которого измеряется, меняют частоту колебаний
и регистрируются датчиком. С учетом известной
скорости распространения звуковой волны в сре-
де (1540 м/с) аппарат обладает программной воз-
можностью избирательного анализа только волн,
отраженных от объектов, находящихся на опреде-
ленном расстоянии от датчика в так называемом
контрольном или пробном объеме. Применяя
импульсно-волновую допплер-эхоКГ на большой
глубине, корректно можно определить только
кровоток, скорость которого не превышает 2 м/с.
В то же время на меньших глубинах удается про-
водить достаточно точные измерения более ско-
ростных потоков крови.

Таким образом, преимущество метода

импульсно-волновой допплер-эхоКГ заключает-
ся в том, что он предоставляет возможность опре-
делять скорость, направление и характер потока
крови в конкретной зоне установленного объема.

Существует прямая зависимость между ча-

стотой повторения УЗ-сигналов и максимальной
скоростью потока крови. Максимальная скорость
кровотока, измеряемая данным методом, огра-
ничена пределом Найквиста. Это связано с воз-
никновением искажения допплеровского спек-

тра при вычислении скорости, превосходящей
предел Найквиста. В данном случае визуализиру-
ется только часть кривой допплеровского спектра
с обратной стороны от линии нулевой скорости,
а другая часть спектра нивелируется на уровне
скорости, соответствующей пределу Найквиста.

В связи с этим для корректности проводимых

измерений снижают частоту повторения излу-
чаемых импульсов при исследовании потоков
крови в опрашиваемой зоне, находящейся дале-
ко от датчика. Для исключения искажения изме-
рений на спектральной допплеровской кривой
при выполнении допплеровского исследования
импульсной волной снижается значение макси-
мальной скорости кровотока, которую можно
определить. На экране эхоКГ-график доппле-
ровского спектра представлен как развертка ско-
рости во времени. При этом на графике выше
изолинии отображен кровоток, направленный
к датчику, а ниже изолинии — от датчика. Таким
образом, сам график состоит из совокупности
точек, яркость которых прямо пропорциональ-
на количеству движущихся с определенной ско-
ростью эритроцитов в данный момент времени.
Изображение графика допплеровского спектра
скоростей при ламинарном кровотоке характе-
ризуется малой шириной, обусловленной не-
большим разбросом скоростей, и представляет
собой относительно узкую линию, состоящую из
точек с примерно одинаковой яркостью.

В отличие от ламинарного типа кровотока, для

турбулентного характерен больший разброс ско-
ростей и увеличение ширины видимого спектра,
поскольку возникает в местах ускорения потока
крови при сужении просвета сосудов. При этом
график допплеровского спектра состоит из мно-
жества точек разной яркости, находящихся на
различном расстоянии от базовой линии скоро-
сти, и визуализируется на экране в виде широкой
линии с размытыми контурами.

Необходимо отметить, что для корректной

ориентации УЗ-луча при выполнении доп-
плеровского исследования в эхоКГ-аппаратах
предусмотрен звуковой режим, обеспеченный
методом трансформации допплеровских частот
в обычные звуковые сигналы. Для оценки ско-
рости и характера кровотока через митральный и
трикуспидальный клапаны методом импульсно-
волновой допплер-эхоКГ датчик ориентируют
так, чтобы получить верхушечное изображение
с размещением контрольного объема на уровне
створок клапанов с небольшим смещением к
верхушке от фиброзного кольца (рис. 7.21).
