в норме часто выявляют слабый обратный ток
через клапан ЛА, что не характерно для нормаль-
ного аортального клапана.

ÏÆ

ÊËÀ

ËÀ

ËÏ

ÌÊ

ËÆ

âûí. òðàêò

Рис. 7.8.

Схема выносящего тракта ПЖ, парастер-

нальный доступ по длинной оси. ПЖ

вын. тракт

 —

выносящий тракт ПЖ; КЛА — клапан ЛА

Для визуализации приносящего тракта ПЖ

необходимо из точки визуализации ЛЖ по длин-
ной оси направить УЗ-луч в загрудинную область
и несколько повернуть датчик по часовой стрел-
ке (рис. 7.9).

ÏÆ

ÏÑ

ÏÏ

ÇÑ

ÏÅ×ÅÍÜ

Рис. 7.9.

Приносящий тракт ПЖ (парастерналь-

ная позиция, длинная ось). ЗС — задняя
створка трикуспидального клапана, ПС —
пере

дняя створка трикуспидального кла-

пана

При данной плоскости сканирования доста-

точно хорошо определяется поло

жение и дви-

жение створок трикуспидального клапана, где
передняя створка относительно больше и длин-
нее, чем задняя или септальная. В норме трикус-
пидальный клапан практически повторяет дви-
жения митрального клапана в диастолу.

Не меняя ориентации датчика, часто удается

вывести и место впадения коронарного си нуса
в правое предсердие.

Парастернальный доступ по короткой оси

В режиме реального времени это изображе-

ние дает возможность оценить движение ство-
рок митрального и трикуспидального клапанов.
В норме в диастолу они расходятся в противо-
положные стороны, а в систолу двигаются в на-
правлении друг к другу. При этом следует обра-
тить внимание на равномерность циркулярной
сократимости ЛЖ (все его стенки должны со-
кращаться, приближаясь к центру на одина ковое
расстояние, одновременно утолщаясь), движе-
ние межжелудочковой перегородки; ПЖ, кото-
рый на этом срезе имеет серповид ную или при-
ближенную к треугольной форму, а его стенка
сокращается в том же направлении, что и меж-
желудочковая перегородка.

Для получения изображения сердца из пара-

стернального доступа по короткой оси необхо-
димо расположить датчик в третьем-четвертом
межреберье слева от края груди ны под прямым
углом к передней грудной стенке, затем повора-
чиваем датчик по часовой стрелке до тех пор, пока
плоскость сканирования не разместится перпен-
дикулярно к длинной оси сердца. Далее, наклоняя
датчик к верхушке сердца, получаем разные срезы
по ко роткой оси. На первом срезе получаем пара-
стернальное изображение ЛЖ по короткой оси на
уровне папиллярных мышц, которые выглядят,
как два круглых эхогенных образова ния, располо-
женные ближе к стенке ЛЖ (рис. 7.10).

Из полученного изображения поперечно-

го среза сердца на уровне папиллярных мышц
плоскость сканирования следует наклонить
к основанию сердца, чтобы получить срез ЛЖ
по короткой оси на уровне митрального клапа-
на (рис. 7.11). Затем, наклоняя плоскость ска-
нирования к основанию сердца, визуализируем
УЗ-плоскость на уровне аортального клапана
(рис. 7.12

а).

В данной плоскости сканирования корень

аорты и створки аорталь ного клапана находятся
в центре изображения и в норме при закрытом
положении створки образуют характерную фи-
гуру, напоминающую букву Y. Правая коронар-
ная створка расположена сверху. Некоронарная
створка прилегает к правому предсердию, а ле-
вая коронарная створка — к левому предсердию.
В систолу створки аортального клапана откры-
ваются, образуя фигуру в виде треугольника
(рис. 7.12

б). На этом срезе можно оценить дви-

жение створок клапана ЛА и их состояние. При
этом выносящий тракт ПЖ расположен спереди
от коль ца аорты, а начальный отдел ствола ЛА
виден на коротком протяжении.

СЕКЦИЯ 5

МЕТОДЫ ФУНКЦИОНАЛЬНОЙ



ДИАГНОСТИКИ В КАРДИОЛОГИИ



Рис. 7.10.

Парастернальный доступ, срез по корот-

кой оси на уровне папиллярных мышц

Рис. 7.11.

Парастернальный доступ, короткая ось

на уровне митрального клапана

Для выявления врожденных аномалий аор-

тального клапана, например бикуспидального
аортального клапана, который является наибо-
лее частым врожденным пороком сердца, это се-
чение является оптимальным.

Нередко при этой же позиции датчика уда-

ется определить устье и основной ствол левой
коронарной артерии, которые видны на ограни-
ченном протяжении сканирования.

При большем наклоне плоскости сканирова-

ния к основанию сердца получаем срез на уровне
бифуркации ЛА, что дает возможность оценить
анатомические особенности сосуда, диаметр ее
ветвей, а также применяется для допплеровского
измерения скорости потока крови и определения
его характера. Используя цветовую допплерогра-
фию при данной позиции сканирующего луча,
можно выявить в месте бифуркации ЛА турбу-
лентный ток крови из нисходящей аорты в ЛА,

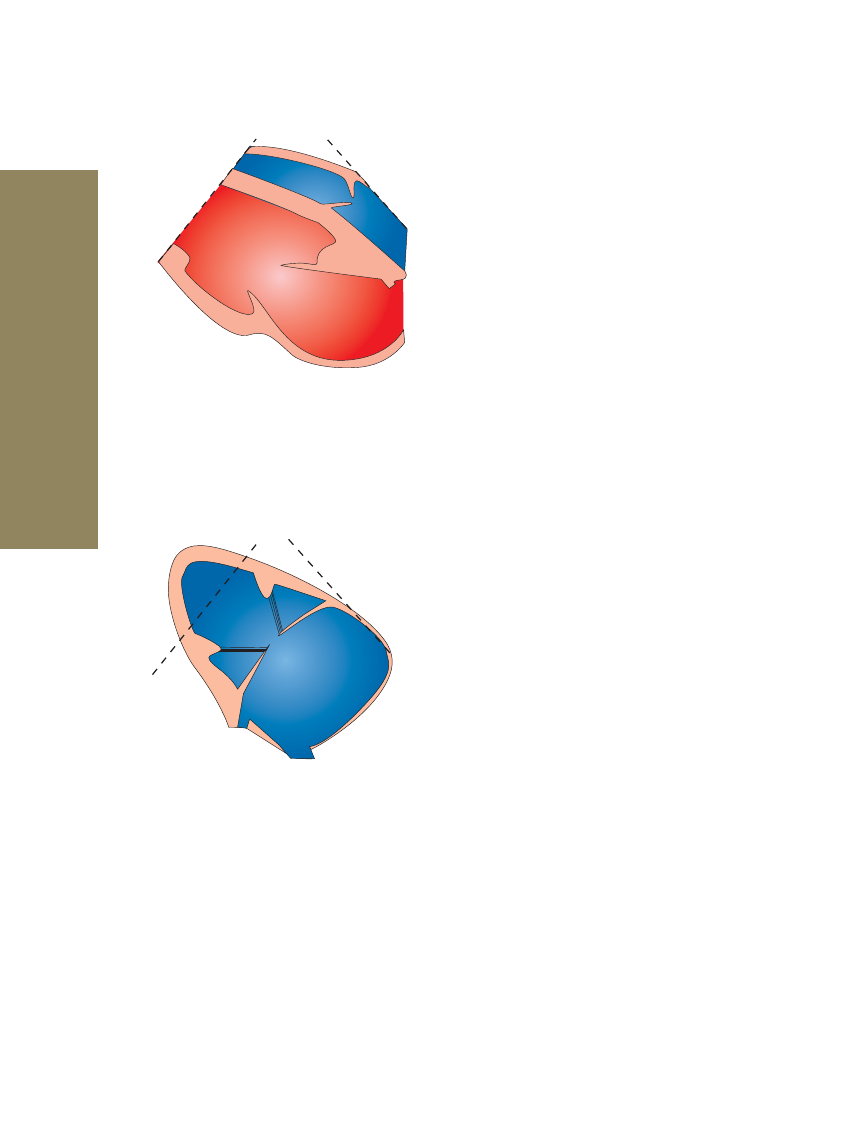

Рис. 7.12.

Аортальный клапан (а — закрытие;

б — откры тие), парастернальный доступ,
короткая ось

что является одним из диагностических критери-
ев открытого артериального протока.

Если максимально наклонить датчик к верхуш-

ке сердца, можно получить его срез по короткой
оси, что дает возможность оценить синхронность
сокращения всех сегментов ЛЖ, полость которого
на данном срезе в норме имеет округ лую форму.

Верхушечный доступ

Верхушечный доступ используется прежде

всего для определения равномерности сокраще-
ния всех стенок сердца, а также движения ми-
трального и трикуспидального клапанов.

Кроме структурной оценки клапанов и из-

учения сегментарной сократимости миокарда,
при верхушечных изображени ях создаются бо-
лее благоприятные условия для допплеровской
оценки кровотока. Именно при таком положе-
нии датчика потоки крови идут парал лельно или
почти параллельно направлению хода УЗ-лучей,

а

б

338  _______________________________

СЕКЦИЯ 5

МЕТОДЫ ФУНКЦИОНАЛЬНОЙ



ДИАГНОСТИКИ В КАРДИОЛОГИИ



что обеспечивает высокую точность измерений.
Поэтому с использованием верху шечного досту-
па проводятся такие допплеровские измерения,
как определение скоростей кровотока и градиен-
тов давления на клапанах.

При апикальном доступе визуализация всех

четырех камер сердца достигается размещением
датчика на верхушке сердца и наклоном линии
сканирования до получения искомого изображе-
ния на экране (рис. 7.13).

Для достижения наилучшей визуализации

следует уложить пациента на левый бок, а дат-
чик установить в область верхушечного толчка
параллельно ребрам и направить его на правую
лопатку.

В настоящее время наиболее часто исполь-

зуется ориентация эхоКГ-изображения таким
образом, чтобы верхушка сердца находилась
в верхней части экрана.

Для лучшей ориентации в визуализирован-

ной эхоКГ необходимо учитывать, что перегоро-
дочная створка трикуспидального клапана при-
крепляется к стенке сердца немного ближе к вер-
хушке, чем передняя створка митрального клапа-
на. В полости ПЖ при корректной визуализации
определяется модераторный тяж. В отличие от
ЛЖ, в ПЖ более выражена трабекулярная струк-
тура. Продолжая исследование, опытный опера-
тор без затруднения может вывести изображение
нисходящего отдела аорты по короткой оси ниже
левого предсердия.

Необходимо помнить, что оптимальная ви-

зуализация любой структуры при УЗИ достига-
ется только в том случае, если эта структура раз-
мещена перпендикулярно ходу УЗ-луча, если же
структура расположена параллельно, то изобра-
жение будет менее четким, а при незначительной
толщине даже от

сутствовать. Именно поэтому

довольно часто из верхушечного доступа при че-
тырехкамерном изоб ражении центральная часть
межпредсердной перегородки часто кажется от-
сутствующей. Таким образом для выявления
дефекта межпредсердной перегородки необхо-
димо использовать и другие доступы, и учиты-
вать, что при верхушечном четырехкамерном
изображении наиболее четко визуализируется
меж желудочковая перегородка в ее нижней ча-
сти. Изменение функционального состояния
сегмента межжелудочковой перегородки зависит
от состояния кровоснабжающей коронарной ар-
терии. Так, ухудшение функции базальных сег-
ментов межжелудочковой перегородки зависит
от состояния правой или огибающей ветви левой
коронарной артерии, а верхушечный и средний

сегменты перегородки — от передней нисхо-
дящей ветви левой коронарной артерии. Соот-
ветственно функциональное состояние боковой
стенки ЛЖ зависит от сужения или окклюзии
огибающей ветви.

ÏÆ

ÏÏ

ËÏ

ËÆ

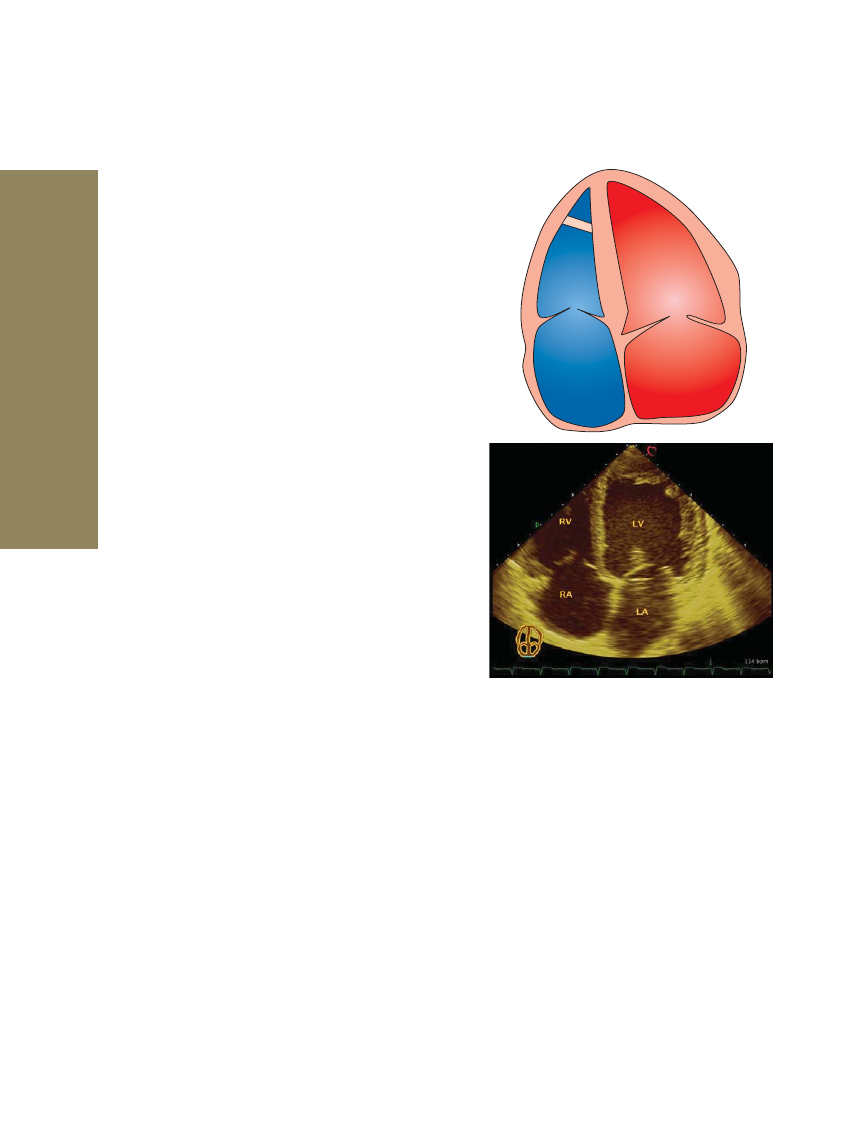

Рис. 7.13.

Верхушечное четырехкамерное изображение

Для того чтобы получить верхушечное пяти-

камерное изображение, необходимо после по-
лучения апикального четырехкамерного изобра-
жения, наклонив датчик к передней брюшной
стенке, сориентировать плоскость эхоКГ-среза
под правую ключицу (рис. 7.14).

При допплер-эхоКГ верхушечное пятикамерное

изображение используется для расчета основных
показателей кровотока в выносящем тракте ЛЖ.

Определив в качестве исходной позиции дат-

чика четырехкамерное апикальное изображение,
легко визуализировать верхушечное двухкамерное
изображение. С этой целью производят ротацию
датчика против часовой стрелки на 90° и наклоня-
ют латерально (рис. 7.15).

ЛЖ, который находится вверху, отделяют от

предсердия обе митральные створки. Стенка же-
лудочка, находящаяся на экране справа, являет-
ся передней, а слева — заднедиафрагмальной.

СЕКЦИЯ 5

МЕТОДЫ ФУНКЦИОНАЛЬНОЙ



ДИАГНОСТИКИ В КАРДИОЛОГИИ



ÏÆ

ÏÏ

ËÏ

ËÆ

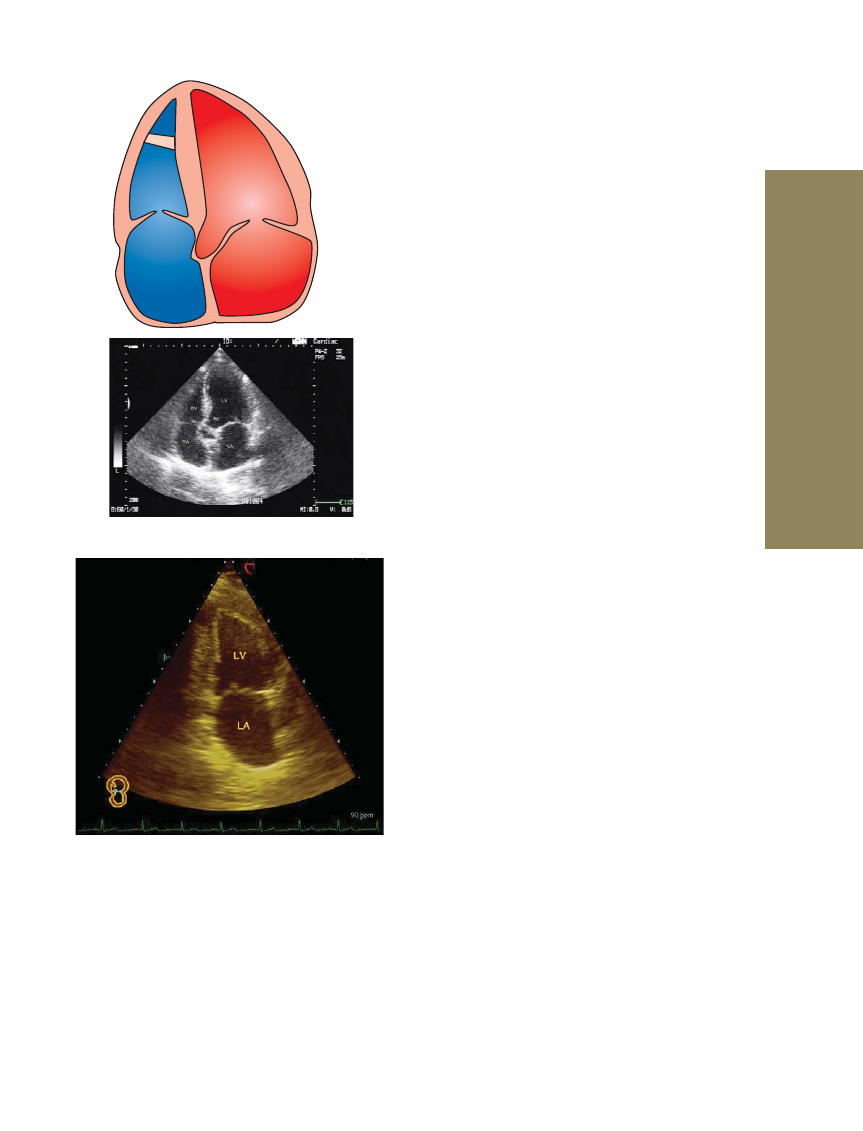

Рис. 7.14.

Пятикамерное верхушечное изображение

Рис. 7.15.

Апикальная позиция, левое двухкамерное


Поскольку в данной позиции довольно четко

визуализируются стенки ЛЖ, левое двухкамерное
изоб ражение из апикального доступа используется
для оценки равномерности сокращения стенок ЛЖ.

Далее, при повороте датчика против часовой

стрелки на 30°, выводим верхушечное изображе-
ние ЛЖ по длинной оси.

При таком изображении в динамике мож-

но корректно оценить работу митрального и
аортально го  клапанов.

Используя «кинопетлю» в данной эхоКГ-по-

зиции, также можно определить сегментарную
сократимость межжелудочковой перегородки
и заднебоковой стенки ЛЖ и исходя из этого
косвенно оценить кровоток в огибающей ветви
левой коронарной артерии, а также частично и
в правой коронарной артерии, которые участву-
ют в крово снабжении заднебоковой стенки ЛЖ.

Субкостальный доступ

Наиболее частой причиной шунтирующих

потоков и их акустических эквивалентов явля-
ются дефекты межпредсердной перегородки.
По разным статистическим данным, эти пороки
составляют 3–21% случаев всех врожденных по-
роков сердца. Известно, что это наиболее часто
развивающийся порок во взрослой популяции.

При субкостальном четырехкамерном изоб-

ражении (рис. 7.16) по

ложение межпредсерд-

ной перегородки по отношению к ходу лучей
стано вится приближенным к перпендикулярно-
му. Поэтому именно из этого дос тупа достигает-
ся лучшая визуализация межпредсердной пере-
городки и про водится диагностика ее дефектов.

Для визуализации всех четырех камер серд-

ца из субкостального доступа датчик размещают
у мечевидного отростка, а плоскость сканиро-
вания ориентируют вертикально и наклоняют
вверх, чтобы угол между датчиком и брюшной
стенкой составлял 30–40° (см. рис 7.16). При этом
срезе над сердцем определяется и паренхима пе-
чени. Особенностью данного УЗ-изображения
является то, что увидеть верхушку сердца не пред-
ставляется возможным.

Прямым эхоКГ-признаком дефекта являет-

ся выпадение участка перегородки, который на
изображении в формате серой шкалы представ-
ляется черным относительно белого.

В практике эхоКГ-исследования наибольшие

трудности возникают при диагностике дефекта ве-
нозного синуса (sinus venosus), особенно высоких
дефектов, локализующихся у верхней полой вены.

Как известно, существуют особенности

УЗ-ди агностики дефекта венозного синуса, свя-
занные с визуализацией межпредсердной пере-
городки. Для того чтобы увидеть данный сектор
межпредсердной перегородки из исходного по-
ложения датчика (при котором была получена
субкостальная визуализация четырех камер серд-
ца), необходимо повернуть его по часовой стрел-
ке с ориентацией плоскости сканирующего луча
под правое грудинно-ключичное соединение.
На полученной эхоКГ хорошо виден переход
межпредсердной перегородки в стенку верхней
полой вены (рис. 7.17).
