320

_______

СЕКЦИЯ 5

МЕТОДЫ ФУНКЦИОНАЛЬНОЙ



ДИАГНОСТИКИ В КАРДИОЛОГИИ



(ППП) с помощью специальной методики запи-
си ЭКГ. Эта методика предусматривает фильтра-
цию сигнала, усиление его в десятки тысяч раз и
выделение из него полезной информации с по-
мощью метода усреднения.

Регистрация сигналов с поверхности тела

расширяет возможности использования метода
ЭКГ ВР в клинической практике. Это обуслов-
лено тем, что в настоящее время отсутствуют
абсолютно надежные тесты для прогнозирова-
ния наджелудочковых нарушений ритма, хотя
фибрилляция/трепетание предсердий считаются
самыми распространенными формами наруше-
ния ритма сердца и отмечаются в 0,4% случаев
среди взрослого населения. Их распространен-
ность повышается с возрастом, у лиц в возрасте
старше 60 лет доходит до 2–10% случаев.

ЭЛЕКТРОФИЗИОЛОГИЧЕСКИЕ

ОСНОВЫ ППЖ И ППП

Электрофизиологический субстрат ППЖ

представляет собой зоны миокарда с низкоам-
плитудной, фрагментированной, замедленной
активностью и задержкой желудочковой депо-
ляризации, которые получили название «арит-
могенного субстрата», является анатомической
основой для запуска желудочковых тахиаритмий
по механизму re-entry.

В данное время считается, что подавляющее

большинство желудочковых тахиаритмий воз-
никает по механизму повторного входа волны
возбуждения. Для развития этого феномена не-
обходим ряд условий. Главное — это замедление
скорости проведения возбуждения в определен-
ном участке миокарда. Однако одного лишь за-
медленного проведения недостаточно для воз-
никновения аритмии. Необходима также фраг-
ментация электрической активности, которая
возникает в участках, где мышечные волокна
разделены соединительной тканью. Чаще всего
такие участки оказываются на границах зон ИМ,
где островки жизнеспособной ткани чередуются
с очагами фиброза. Итак, зоны неоднородности
ткани приводят к фрагментации электрических
сигналов и замедленному распространению де-
поляризации, а регистрация ППЖ свидетель-
ствует о наличии этих зон в миокарде. Посколь-
ку при записи усредненной ЭКГ эти зоны мио-
карда регистрируются в виде низкоамплитудных
всплесков активности в конце желудочкового
комплекса или возникают в начале сегмента

SТ,

они и получили свое название — ППЖ.

В последние годы ученые обратились к про-

блеме поиска маркеров субстрата мерцательной

аритмии, предсердной тахикардии. В большин-
стве проведенных исследований выявлено, что
действительно у больных с пароксизмальной
формой фибрилляции предсердий отмечают
низкоамплитудные сигналы в конце зубца

Р, так

называемые ППП, которые отражают наличие
замедленной фрагментированной деполяриза-
ции предсердий и являются маркерами физио-
логического субстрата таких наджелудочковых
тахиаритмий, как фибрилляция предсердий и
пароксизмальная предсердная тахикардия, раз-
вивающихся по механизму re-entry.

МЕТОДЫ РЕГИСТРАЦИИ

ППЖ И ППП

Неинвазивная регистрация ППЖ и ППП с

поверхности тела связана с рядом трудностей,
в частности с тем, что их амплитуда является
значительно меньшей, чем амплитуда шумов от
разных внешних источников. Даже при прямой
записи с поверхности тела она очень невысо-
кая и по этому на обычной ЭКГ ППЖ и ППП
не регистрируются. Однако их можно зафикси-
ровать, используя методику усредненной ЭКГ
ВР. Эта методика преду

сматривает усиление

ЭКГ-сигнала по меньшей мере в 20–50 тыс. раз
с дальнейшим разделением (фильтрацией) «по-
лезных» высокочастотных компонентов сигнала
ЭКГ, низкочастотных его составляющих и вне-
сердечной электрической активности, то есть
шумов. Шумы имеют как минимум три источни-
ка: физиологический шум вследствие активации
скелетной мускулатуры, электронный шум уси-
лителей, которые используются при регистра-
ции ЭКГ ВР, и фоновый (сетевой) шум. Главная
проблема заключается в том, что при усилении
сигнала вместе с повышением амплитуды «по-
лезных» сигналов отмечают рост уровня шума,
поэтому возникает необходимость применения
методов для его устранения.

Основным способом устранения шума, кроме

использования экранированного кабеля и бес-
шумовых входных предусилителей, является
применение метода компьютерного усреднения
сигнала. Этот метод позволяет отделить сигналы
от шумов путем существенного улучшения соот-
ношения сигнал/шум. Поскольку шумы являют-
ся случайными всплесками, то при усреднении
не синхронизируются с исследуемым сигналом
и потому от комплекса до комплекса накладыва-
ются хаотически (случайно), что приводит к су-
щественному снижению их амплитуды. В то же
время «полезный» сигнал, в отличие от шумов,
повторяется с определенным интервалом (то есть

СЕКЦИЯ 5

МЕТОДЫ ФУНКЦИОНАЛЬНОЙ



ДИАГНОСТИКИ В КАРДИОЛОГИИ



не хаотически), поэтому при усреднении его ам-
плитуда стабилизируется и возрастает, увеличи-
вая таким образом соотношение сигнал/шум.
Величина шума взаимосвязана с количеством
усредненных комплексов. Накопление 100 сер-
дечных циклов снижает уровень шума в 10 раз.
Согласно международным рекомендациям ме-
тодика ЭКГ ВР предусматривает регистрацию и
анализ от 100 до 400 ЭКГ-комплексов.

При регистрации ППЖ необходимым являет-

ся также устранение низкочастотных компонен-
тов сигнала, которые возникают при дыхательных
колебаниях. Для этого применяют специальные
двунаправленные четырехполюсные фильтры
Баттерворта в диапазонах 25–250 и 40–250 Гц.

Еще одним условием для усреднения сигнала

является идентичность (сходство) исследуемых
желудочковых комплексов. При этом важным яв-
ляется отбрасывание преждевременных возбужде-
ний и весьма зашумленных сигналов. Решают эту
проблему следующим образом: за эталон прини-
мают первые 8 комплексов после начала усредне-
ния в случае, если среднее стандартное отклонение
сигнала <20 мкВ. Остальные возбуждения сравни-
ваются с эталоном и автоматически откидываются
электронно-вычислительной машиной, если вели-
чина погрешности больше, чем двойное стандарт-
ное отклонение в сравнении с эталоном.

Особенности проведения импульса по пред-

сердиям, выражающиеся в продольном направле-
нии продвижения предсердной активности (а не
трансмуральной, как при активации желудочков),
а также в наложении потенциалов пучка Гиса, со-
ответствующих по времени изоэлектрическому
пространству между концом зубца

Р и комплек-

сом

QRS, осложняют выявление замедленной

фракцио нированной активности предсердий.

Оборудование, необходимое для регистрации

и анализа ЭКГ ВР, включает трехканальный элек-
трокардиограф, который должен быть подключен
к персональной ЭВМ с помощью аппаратного
блока. Этот блок состоит из полосовых фильтров,
триггерного устройства, масштабных усилителей,
аналого-цифрового преобразователя и плато ин-
терфейса для введения сигнала в компьютер. Со-
ставные части устройства соединяются между со-
бой оптоволоконной линией связи.

АНАЛИЗ ЭКГ ВР

При исследовании ЭКГ ВР различают вре-

менные, амплитудные и частотные параметры
сигнала. В связи с этим выделяют три подхо-
да к выявлению зон замедленной деполяриза-
ции: временную, спектральную и спектрально-

часовую. В настоящее время наиболее распро-
страненным является метод временного анализа
ППЖ и ППП, поскольку наибольшие величины
чувствительности и специфичности, а также
наиболее высокие значения воспроизводимо-
сти большинство авторов получили, используя
именно временной метод анализа усредненной
ЭКГ. Для регистрации ППЖ и ППП ЭКГ-сигнал
записывается в трех ортогональных отведениях
по Франку (Х, Y, Z). После усиления и фильтра-
ции комбинируется для получения векторной
величины: –√XІ+YІ+ZІ, которая называется
«отфильтрованным комплексом

QRS». Далее с

помощью автоматического алгоритма выводят-
ся количественные показатели ППЖ и ППП. Во
внимание принимаются следующие параметры:

-  продолжительность  отфильтрованного  комп   -

лек са

QRSf QRSd;

- продолжительность

низкоамплитудных

(<40 мкВ) сигналов в терминальной части (по-
следние 40 мс) отфильтрованного желудочково-
го комплекса — LAS40;

- среднеквадратическая амплитуда колебаний

в последние 40 мс комплекса

QRS (RMS 40).

ППЖ при применении фильтра 40–250 Гц

констатируют по таким критериям:

QRSf >114 мс,

LAS >38 мс, RMS <20 мкВ. Выявление как ми-
нимум двух из трех вышеназванных показателей
свидетельствует о наличии ППЖ.

При использовании фильтра 25–250 Гц,

по данным большинства авторов, критерия-
ми ППЖ являются

QRSf >120 мс, LAS >38 мс,

RMS  <25 мкВ.

К временным параметрам отфильтрованного

зубца

Р относят следующие показатели:

1. Продолжительность

отфильтрованного

зубца

Р (FiP).

2. Разница между продолжительностью от-

фильтрованного и неотфильтрованного зубца

Р

(Fi

P — Un FiP).

3. Продолжительность сигналов <5 мкВ (D5).
Амплитудные параметры ППП — это средне-

квадратичная амплитуда (RMS):

1. Всего зубца

Р (RMSP).

2. Последних 10–20–30 мс (Last 10–20–30

или RMS 10–20–30).

Чаще всего используется показатель RMS 20.
Современное программное обеспечение ме-

тода ЭКГ ВР позволяет устанавливать режимы
усреднения кардиоциклов с синхронизаци-
ей по зубцам

Р, Q, R. При анализе ППП режим

усреднения с синхронизацией по зубцу

Р име-

ет ряд преимуществ по сравнению с режимом
усреднения и синхронизацией по зубцу

  R. Не-

322

_______

СЕКЦИЯ 5

МЕТОДЫ ФУНКЦИОНАЛЬНОЙ



ДИАГНОСТИКИ В КАРДИОЛОГИИ



избежно возникающие ошибки и неточности,
приводящие к ослаблению полезного сигнала в
конце зубца

Р при усреднении с синхронизацией

по зубцу

R, являются результатом, с одной сто-

роны, изменчивости интервала

P–Q от цикла к

циклу, с другой — невозможности исключения
из процесса усреднения эктопических предсерд-
ных комплексов, которые нередко имеют место у
больных с наджелудочковыми тахиаритмиями.

Характеристики Fi

P также зависят от полосы

пропускания частот применяемого фильтра. При
использовании фильтра с диапазоном пропу-
скания частот в 20–30 Гц возникают трудности
в определении терминальной части сигнала зуб-
ца

Р из-за их перекрытия сигналами зубца R. В то

же время при применении фильтров в 60–80 Гц
сигналы Fi

P приближаются к сигналам стан-

дартной ЭКГ. Считается, что использование вы-
сокочастотных фильтров в 40 Гц является опти-
мальным в данной методике для идентификации
пациентов с пароксизмальной формой фибрил-
ляции предсердий. Значительно изменяют по-
казатели ЭКГ ВР по выделению ППП типы при-
меняемых фильтров (двунаправленные, вперед-
или назад направленные). Н. Ozawa и соавторы в
своем сообщении заключают, что двунаправлен-
ные фильтры лучше, чем другие, поскольку от-
ражают истинную продолжительность Fi

P. При

этом получаемое значение временных характе-
ристик Fi

P меньше, чем при использовании впе-

ред- и назаднаправленных фильтров.

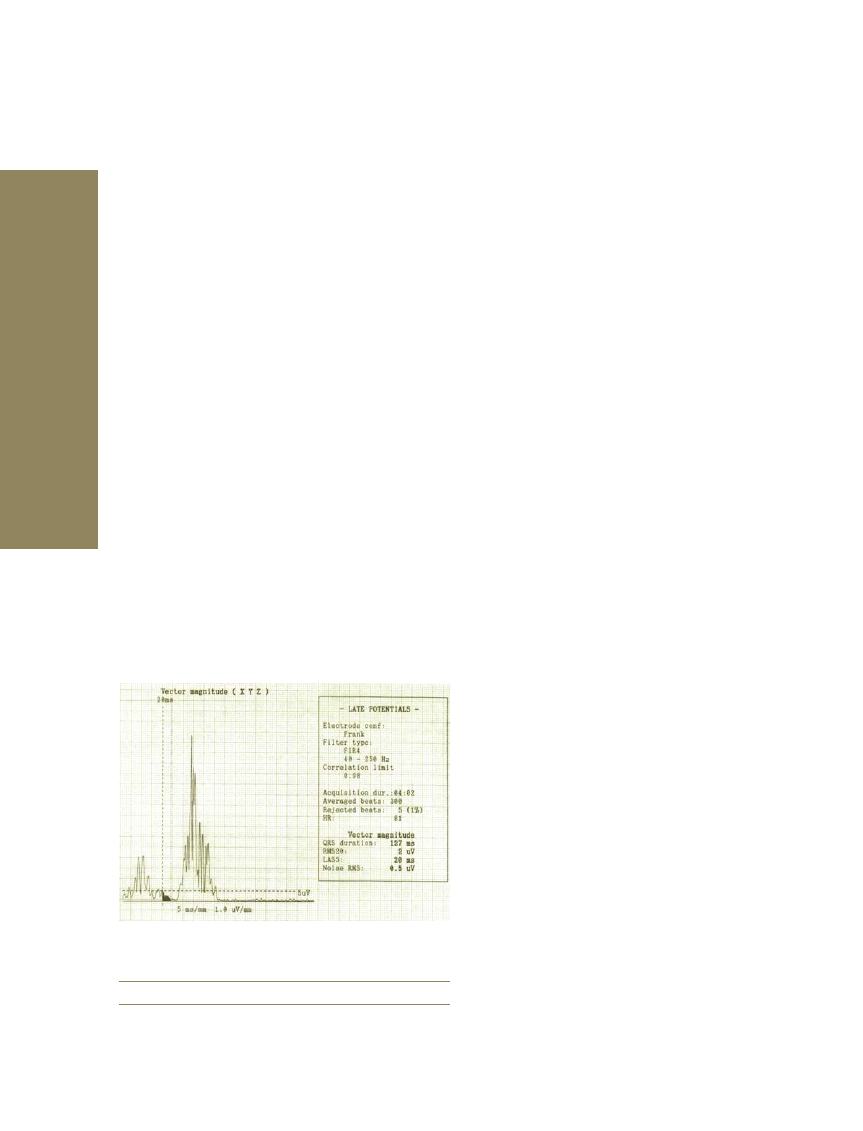

На рис. 6.1 представлен пример наличия при-

знаков ППП при анализе зубца

Р.

Рис. 6.1.

Пример наличия признаков ППП при ана-

лизе зубца Р

ИМ И ППЖ

У здоровых людей ППЖ регистрируют в

0–6% случаев. Появление ППЖ у больных c
острым ИМ зависит от времени, которое прошло

от начала заболевания, локализации зоны некро-
за и методов лечения. Данные о выраженности
ППЖ в острой фазе ИМ противоречивы. ППЖ
в этот период характеризуются выраженной не-
стабильностью. По данным разных авторов они
регистрировались в 20–60% случаев, но у более
чем половины пациентов позже отмечали нор-
мализацию параметров ЭКГ ВР и исчезновение
ППЖ. Неустойчивый характер ППЖ в острой
фазе ИМ свидетельствует о том, что они отобра-
жают скорее степень выраженности ишемии, чем
наличие аритмогенного субстрата, необходимого
для возникновения желудочковых тахиаритмий.

Чаще всего ППЖ регистрируются в период

между 6–30-м днем заболевания. В дальнейшем
частота выявления ППЖ медленно снижается.
Так, по данным Й. Киспаг и соавторов, среди
больных с ИМ на момент выписки из стациона-
ра ППЖ регистрировались у 82%, через 1 год —
у 61%, а через 5 лет — лишь у 48%. Однако у па-
циентов со стойкой желудочковой тахикардией
ППЖ не исчезали. По данным ряда авторов ча-
стота выявления ППЖ в последнее время сни-
жается, что объясняется более широким исполь-
зованием тромболитической терапии и баллон-
ной ангиопластики. Однако регистрация ППЖ
остается независимым фактором риска развития
желудочковых тахиаритмий. Это утверждение
получило право на жизнь после того, как была
доказана безоговорочная связь между ППЖ
и угрозой развития опасных желудочковых нару-
шений ритма. Поэтому сегодня рекомендовано
проводить регистрацию ЭКГ ВР с целью выявле-
ния ППЖ всем больным, перенесшим ИМ.

У больных после острого ИМ со стойкой желу-

дочковой тахикардией, индуцированной во время
ЭФИ сердца, ППЖ фиксировались в 80–100%
случаев. У пациентов с постинфарктным кардио-
склерозом наличие ППЖ также коррелирует
с возникновением спонтанных желудочковых та-
хикардий. T.G. Turritto и соавторы считают, что
регистрация патологических параметров усред-
ненной ЭКГ — наиболее точный скрининг-метод
для выявления вероятности индукции желудоч-
ковых тахикардий. Частота возникновения ППЖ
зависит от типа тахиаритмий. M. Simson и соав-
торы показали, что у больных с крупноочаговым
ИМ при стойкой желудочковой тахикардии ППЖ
регистрировались в 91% случаев, а при фибрилля-
ции желудочков только в 52%. По данным других
авторов при возникновении фибрилляции желу-
дочков ППЖ отмечали только в 12–18% случаев.
R. Freedman и соавторы заметили, что частота вы-
явления ППЖ почти в 3 раза выше у пациентов

СЕКЦИЯ 5

МЕТОДЫ ФУНКЦИОНАЛЬНОЙ



ДИАГНОСТИКИ В КАРДИОЛОГИИ



со стойкой желудочковой тахикардией, чем при
фибрилляции желудочков. Такие же результаты
получены при исследовании больных, успешно
реанимированных после внезапной остановки
сердца. Эти результаты свидетельствуют о суще-
ствовании разных механизмов возникновения же-
лудочковой тахикардии и фибрилляции желудоч-
ков. Поэтому вопрос прогностического значения
ППЖ относительно развития опасных для жизни
нарушений ритма окончательно не решен. Безу-
словно, что высокая прогностическая значимость
отсутствия ППЖ позволяет с уверенностью отне-
сти больных с ИМ без ППЖ к категории низкого
риска развития желудочковой тахикардии и вне-
запной сердечной смерти. В то же время низкие
величины положительной прогностической зна-
чимости (10–35%) свидетельствуют о большом
количестве псевдоположительных результатов. Не
у всех больных с нарушениями показателей усред-
ненной ЭКГ развиваются желудочковая тахикар-
дия и фибрилляция желудочков, поскольку ППЖ
отображают лишь зоны замедленного проведения
импульса в миокарде, что является необходимым,
но не всегда достаточным условием для возник-
новения тахиаритмии по механизму повторного
входа. Поэтому для повышения прогностической
значимости выявления электрической нестабиль-
ности сердца, кроме ППЖ, в последние годы ре-
комендуется исследовать вариабельность ритма
сердца, дисперсию

Q–T-интервала и индуцируе-

мость желудочковой тахикардии/фибрилляции
желудочков при проведении программированной
стимуляции желудочков.

В ряде исследований проанализирована связь

ППЖ с функцией ЛЖ. Зарегистрировано, что
в силу ухудшения функции ЛЖ отмечают рост
частоты ППЖ и их продолжительности. Это
свидетельствует о том, что анатомическим суб-
стратом ППЖ является патологически изменен-
ный миокард, а ППЖ можно рассматривать как
своеобразный «мостик» между электрофизиоло-
гическими нарушениями возбудимости и прово-
димости и механическими расстройствами.

Частота регистрации ППЖ зависит также

от локализации ИМ. При нижней локализации
ППЖ регистрируются достоверно чаще. Это
связано с неравномерностью прохождения воз-
буждения в миокарде: нижнебазальные участки
выходят из электрического возбуждения послед-
ними, что облегчает регистрацию ППЖ, если
они возникают в этих участках. Межжелудочко-
вая перегородка и передняя стенка активируют-
ся раньше, поэтому ППЖ при наличии аритмо-
генного субстрата в этих зонах могут появляться

еще до окончания желудочкового комплекса и
маскироваться им.

СВЯЗЬ МЕЖДУ

РЕВАСКУЛЯРИЗАЦИЕЙ

МИОКАРДА И ППЖ

В последнее время много внимания отводится

влиянию тромболитической терапии и ангиоплас-
тики со стентированием при ИМ на желудочко-
вые тахиаритмии и выявлению ППЖ. Данные
большинства исследований показали, что при
тромболитической терапии ППЖ регистрируют-
ся в среднем в 2–3 раза реже по сравнению с па-
циентами, у которых эта терапия не проводилась.
При этом ППЖ чаще отмечали при сохраненной
коронарной окклюзии (в 37–80%), в то время как
в случаях успешного восстановления коронар-
ной перфузии они фиксировались намного реже
(16–25%). Таким образом, повторные регистра-
ции ЭКГ ВР могут быть еще одним неинвазивным
маркером успешной реваскуляризации, посколь-
ку желудочковые нарушения ритма в первые 24 ч
от начала ИМ, согласно современным взглядам,
являются признаком реперфузии и не связаны с
регистрацией ППЖ. Считается, что коронарная
окклюзия является независимым фактором по-
явления ППЖ, а успешная реперфузия благопри-
ятно влияет на аритмогенный субстрат, маркером
которого являются ППЖ.

ПРЕХОДЯЩАЯ ИШЕМИЯ

 МИОКАРДА И ППЖ

Анализ временных параметров ЭКГ ВР во

время острой ишемии, вызванной проведени-
ем транслюминальной баллонной коронарной
ангиопластики, показал снижение амплитуды и
увеличение продолжительности высокочастот-
ных колебаний (RMS и LAS) при неизменной
величине продолжительности фильтрованного
желудочкового комплекса (

QRSf). При этом пре-

ходящая ишемия послужила причиной появле-
ния ППЖ у 48% больных. В то же время провока-
ция ишемии миокарда с помощью дозированных
физических нагрузок при осуществлении ВЭМ и
тредмилергометрии, инфузии дипиридамола или
добутамина не вызвали появления ППЖ как у
больных со стенокардией, так и у пациентов по-
сле перенесенного ИМ.

Таким образом, вопрос о том, имеет ли про-

гностическое значение персистирование ППЖ
вследствие переходной ишемии миокарда отно-
сительно возникновения желудочковой тахикар-
дии, на сегодня остается открытым.
