248  _________________________________

СЕКЦИЯ 5

МЕТОДЫ ФУНКЦИОНАЛЬНОЙ



ДИАГНОСТИКИ В КАРДИОЛОГИИ



Эти отведения используют для диагностики ги-
пертрофии пра вых отделов сердца.

Отведения по Нэбу. Двухполюсные грудные

отведения, предложенные в 1938 г. Нэбом, фик-
сируют разность потен циалов между двумя точ-
ками, расположенными на поверх

ности груд-

ной клетки. Для записи трех отведений по Нэбу
используют электроды, предназначенные для
регистрации трех стандартных отведений от ко-
нечностей. Электрод, обычно ус танавливаемый
на правой руке (красная маркировка), поме-
щают во втором межреберье по правому краю
грудины. Электрод с левой ноги (зеленая мар-
кировка) переставляют в позицию грудного
отведения V

4

(у верхушки серд ца), а электрод,

располагающийся на левой руке (желтая мар-
кировка), помещают на том же горизонтальном
уровне, что и зеленый электрод, но по задней
подмышечной линии. Если переключатель от-
ведений электрокардиографа находится в поло-
жении I стандартного отведения, регистрируют
отведе ние Dorsalis (D).

Перемещая переключатель на II и III стан-

дартные отведения, записывают соответственно
отведе ния Anterior (А) и Inferior (I). Отведения
по Нэбу используют для диагностики очаговых
изменений мио

карда задней стенки (отведе-

ние D), передней боковой стенки (отведение
А) и верхних отделов передней стенки (отведе-
ние I).

ТЕХНИКА РЕГИСТРАЦИИ ЭКГ

Для получения качественной записи ЭКГ

необходимо придерживаться некоторых правил
ее регистра ции.

Условия проведения
электрокардио гра фичес кого  исследования

ЭКГ регистрируют в специальном поме-

щении, удаленном от возможных источников
электрических помех: электромо торов, физио-
терапевтических и рентгеновских кабинетов,
рас

пределительных электрощитов. Кушетка

должна нахо

диться на расстоянии не менее

1,5–2 м от проводов электро сети.

Целесообразно экранировать кушетку, под-

ложив под па циента одеяло со вшитой металли-
ческой сеткой, которая долж на быть заземлена.

Исследование проводится после 10–15-ми-

нутного отдыха и не ранее чем через 2 ч после
еды. Больной должен быть раздет до пояса, голе-
ни также освобож дены от одежды.

Запись ЭКГ проводится обычно в положе-

нии лежа на спине, что позволяет добиться мак-
симального расслаб ления мышц.

Наложение электродов

На внутреннюю поверхность голеней

и предплечий в ниж ней их трети с помощью
резиновых лент накладывают 4 плас тинчатых
электрода, а на грудь устанавливают один
или несколько (при многоканальной записи)
грудных электродов, используя резиновую
грушу-присоску. Для улучше ния качества ЭКГ
и уменьшения количества наводных токов
следует обеспечить хороший контакт электро-
дов с кожей. Для этого необходимо: 1) предва-
рительно обезжирить кожу спир том в местах
наложения электродов; 2) при значительной
волосистости кожи смочить места наложе-
ния электродов мыльным раствором; 3)  ис-
пользовать электродную пасту или обильно
смачивать кожу в местах наложения электро-
дов 5–10% раствором натрия хлорида.

Подключение проводов к электродам

К каждому электроду, установленному на

конечностях или на поверхности грудной клет-
ки, присоединяют провод, идущий от электро-
кардиографа и маркированный определенным
цветом. Общепринятой является маркировка
входных про водов: правая рука — красный цвет;
левая рука — желтый; левая нога — зеленый,
правая нога (заземление пациента) — черный;
грудной электрод — белый. При наличии 6-ка-
нального электрокардиографа, позволяю

щего

одновременно зарегистрировать ЭКГ в 6 груд-
ных отве

дениях, к электроду V

1

подключают

провод, имеющий красную окраску на наконеч-
нике; к электроду V

2

— желтую, V

3

 — зе леную,

V

4

 — коричневую, V

5

 — черную и V

6

 — синюю

или фио летовую. Маркировка остальных про-
водов такая же, как и в одноканальных электро-
кардиографах.

Выбор усиления электрокардиографа

Прежде чем начинать запись ЭКГ, на всех

каналах элект рокардиографа необходимо уста-
новить одинаковое усиление электрического
сигнала. Для этого в каждом электрокарди

о-

графе предусмотрена возможность подачи на
гальванометр стандартного калибровочного на-
пряжения (1 мВ). Обычно усиление каждого ка-
нала подбирается таким образом, чтобы напря-
жение 1 мВ вызывало отклонение гальванометра
и регистрирующей системы, равное 10 мм. Для

СЕКЦИЯ 5

МЕТОДЫ ФУНКЦИОНАЛЬНОЙ



ДИАГНОСТИКИ В КАРДИОЛОГИИ



этого в поло

жении переключателя отведений

«0» регулируют усиление электрокардиографа
и регистрируют калибровочный милли вольт.

При необходимости можно изменить усиле-

ние: снизить при слишком большой амплитуде
зубцов ЭКГ (1 мВ = 5 мм) или повысить при
малой их амплитуде (1 мВ = 15 или 20 мм).

Запись ЭКГ

Запись ЭКГ проводят при спокойном ды-

хании, а также на высоте вдоха (в отведении
III). Вна

чале записывают ЭКГ в стандартных

отведениях (I, II, III), затем в усиленных от-
ведениях от конечностей (aVR, aVL и aVF)
и грудных (V

1

–V

6

). В каждом отведении запи-

сывают не менее 4 сердечных циклов

PQRST.

ЭКГ ре гистрируют, как правило, при скорости
движения бумаги 50 мм

·с

-1

. Меньшую скорость

(25 мм

·с

-1

) используют при не обходимости бо-

лее длительной записи ЭКГ, например для диа-
г ностики нарушений ритма.

Сразу после окончания исследования на бу-

мажной ленте записывают фамилию, имя и от-
чество пациента, год рождения, дату и время ис-
следования.

НОРМАЛЬНАЯ ЭКГ

Зубец Р

Зубец

Р  отражает процесс деполяриза-

ции правого и левого предсердий. В норме во
фронталь

ной плоскости средний результи-

рующий вектор деполяризации предсердий
(вектор Р) расположен почти параллельно оси
II стандартного отведения и проецируется на
положительные части осей отведений II, aVF,
I и III. Поэтому в этих отведе ниях обычно реги-
стрируется положительный зубец

  Р, име ющий

максимальную амплитуду в I и II отведениях.

В отведении aVR зубец

Р всегда отрицатель-

ный, так как вектор Р проецируется на отрица-
тельную часть оси этого от ведения.

Поскольку ось отведения aVL перпендикулярна

направле нию среднего результирующего вектора Р,
его проекция на ось этого отведения близка к нулю,
на ЭКГ в большинстве случаев регистрируются
двухфазный или низкоамплитудный зубец

Р.

При более вертикальном расположении сердца

в грудной клетке (например у лиц с астеническим
телосложением), когда вектор Р оказывается па-
раллельным оси отведения aVF, (рис. 1.7), ампли-
туда зубца

Р увеличивается в отведениях III и aVF

и уменьшается в отведениях I и aVL. Зубец

P в aVL

при этом может стать даже отрицательным.

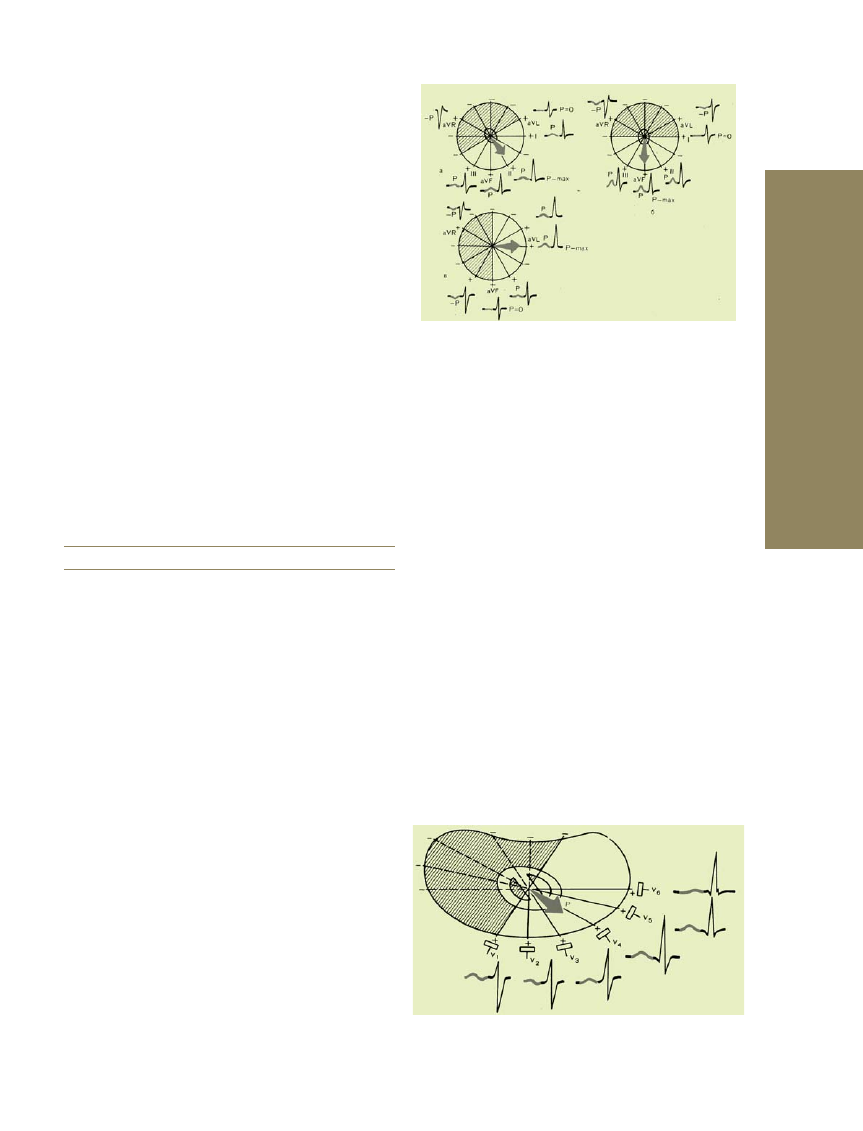

Рис. 1.7.

Формирование зубца Р в отведениях

от конечностей

Наоборот, при более горизонтальном по-

ложении сердца в грудной клетке (например у
гиперстеников) вектор Р парал лелен оси I стан-
дартного отведения. При этом амплитуда зуб-
ца

Р увеличивается в отведениях I и aVL. P aVL

становится положительным и уменьшается в
отведениях III и aVF. В этих случаях проекция
вектора Р на ось III стандарт ного отведения
равна нулю или даже имеет отрицательное зна-
чение. Поэтому зубец

P в III отведении может

быть двухфазным или от

рицательным (чаще

при гипертрофии левого предсердия).

Таким образом, у здорового человека в от-

ведениях I, II и aVF зубец

Р всегда положитель-

ный, в отведениях III и aVL он может быть по-
ложительным, двухфазным или (редко) отри-
цательным, а в отведении aVR зубец

Р всегда

отрицательный.

В горизонтальной плоскости средний ре-

зультирующий век

тор Р обычно совпадает

с направлением осей грудных отве дений V

4

—V

5



и проецируется на положительные части осей
отведений V

2

—V

6

, как это показано на рис. 1.8.

Поэтому у здорового человека зубец

Р в отведе-

ниях V

2

—V

6

 всегда по ложительный.

Рис. 1.8.

Формирование зубца Р в грудных от-
ведениях

250  _________________________________

СЕКЦИЯ 5

МЕТОДЫ ФУНКЦИОНАЛЬНОЙ



ДИАГНОСТИКИ В КАРДИОЛОГИИ



Направление среднего вектора Р почти всег-

да перпенди кулярно оси отведения V

1

, в то же

время направление двух моментных векторов
деполяризации разное. Первый начальный мо-
ментный вектор возбуждения предсердий ори-
ентирован вперед, в сторону положительного
электрода отведения V

1

, а второй конечный

моментный вектор (меньший по величине) об-
ращен назад, в сторону отрицательного полюса
отведения V

1

. Поэтому зубец

P в V

1

 чаще бывает

двухфазным (+-).

Первая положительная фаза зубца

P в V

1

, обу-

словленная возбужде

нием правого и частично

левого предсердий, больше второй отрицатель-
ной фазы зубца

P в V

1

, отражающей относительно

ко роткий период конечного возбуждения только
левого предсер дия. Иногда вторая отрицательная
фаза зубца

P в V

1

 слабо выражена и зубец

P в V

1



положительный.

Таким образом, у здорового человека в груд-

ных отведениях V

2

–V

6

 всегда регистрируется по-

ложительный зубец

Р, а в от ведении V

1

 он может

быть двухфазным или положительным.

Амплитуда зубцов

Р в норме не превышает

1,5–2,5 мм, а продол жительность — 0,1 с.

ИНТЕРВАЛ

Р‒Q(R)

Интервал

Р–Q(R) измеряется от начала зуб-

ца

Р до на чала желудочкового комплекса QRS

(зубца

Q или R). Он от ражает продолжительность

АV-проведения, то есть время распространения
возбуждения по предсердиям, АV-узлу, пучку
Гиса и его разветвлениям (рис. 1.9). Не сле дует
путать интервал

Р–Q(R) с сегментом РQ(R), ко-

торый измеряется от конца зубца

Р до начала Q

или

R.

Рис. 1.9.

Интервал Р–Q(R)

Длительность интервала

Р–Q(R) колеблется

от 0,12 до 0,20 с и у здорового человека зависит
в основном от ЧСС: чем она выше, тем короче
интервал

Р–Q(R).

ЖЕЛУДОЧКОВЫЙ КОМПЛЕКС

QRST

Желудочковый комплекс

QRST отража-

ет сложный процесс распространения (ком-
плекс

QRS) и угасания (сегмент RS–Т и зубец Т)

возбуждения по миокарду желудочков. Если ам-
плитуда зубцов комплекса

QRS достаточно вели-

ка и превы шает 5 мм, их обозначают заглавными
буквами латинского алфавита

Q, R, S, если мала

(менее 5 мм) — строчными буквами

q, r, s.

Зубцом

R обозначают любой положительный

зубец, входя щий в состав комплекса

QRS. Если

имеется несколько таких положительных зубцов,
их обозначают соответственно как

R, Rj, Rjj и т.д.

Отрицательный зубец комплекса

QRS, непосред-

ственно предшествующий зубцу

R, обозначают

буквой

Q (q), а отрицательный зубец, следующий

сразу после зубца

 R, — S (s).

Если на ЭКГ регистрируется только отри-

цательное откло

нение, а зубец

R отсутствует

совсем, желудочковый комплекс обозначают
как

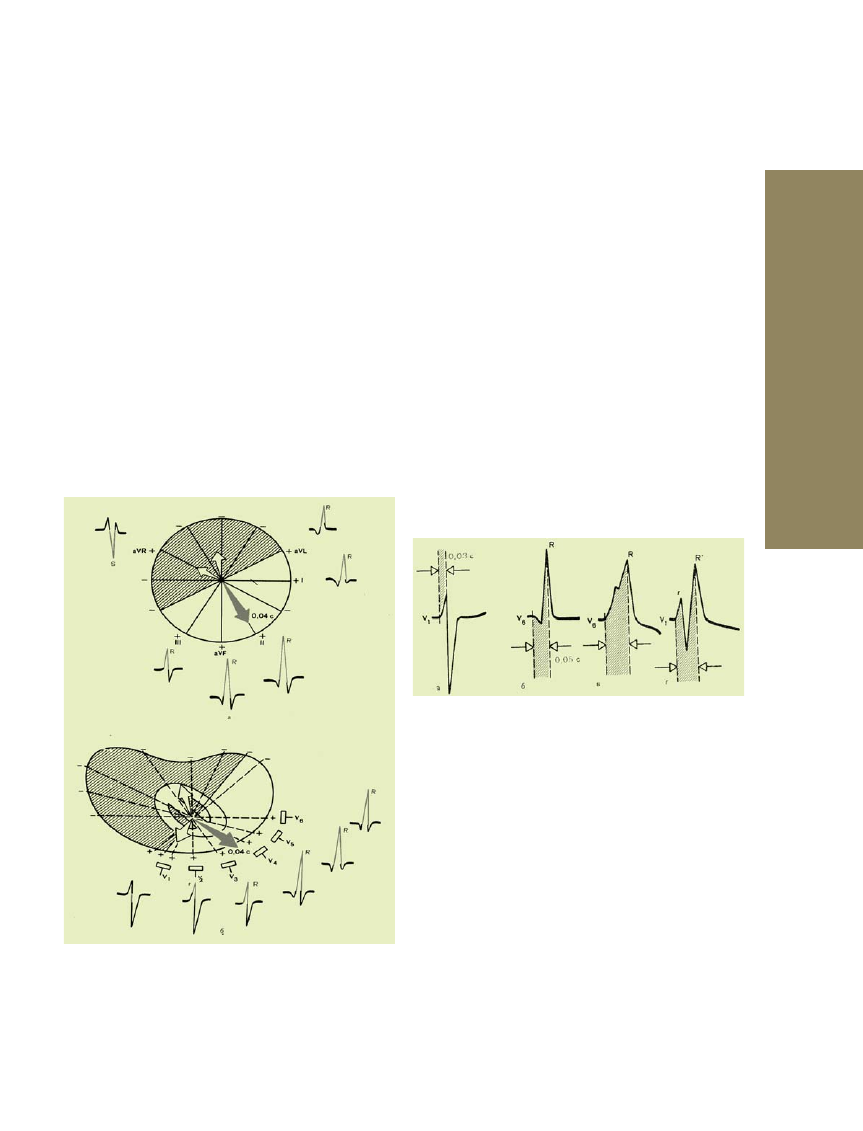

QS. Формирование отдельных зубцов ком-

плекса

QRS в различных отве дениях можно объ-

яснить существованием трех моментных век-
торов желудочковой деполяризации и различной
их проекцией на оси ЭКГ-отведений.

Зубец Q

В большинстве ЭКГ-отведений формирование

зубца

Q обу словлено начальным моментным век-

тором деполяризации меж

желудочковой перего-

родки, длящейся до 0,03 с. В норме зубец

Q может

быть зарегистрирован во всех стандартных и уси-
ленных однополюсных отведениях от конечностей
и в грудных отведениях V

4

–V

6

. Амплитуда нор-

мального зубца

 Q во всех отведениях, кроме aVR,

не превышает

1

/

4

 высоты зубца

R, а его продолжи-

тельность — 0,03 с. В отведении aVR у здорового
человека может быть зафиксирован глубокий и
широкий зубец

Q или даже комплекс QS.

Зубец R

Зубец

R во всех отведениях, за исключением

правых грудных отведений (V

1

, V

2

) и отведения

aVR, обусловлен проек цией на оси отведения
второго (среднего) моментного вектора QRS,
или условно вектора 0,04 с. Вектор 0,04 с от-
ражает процесс дальнейшего распространения
возбуждения по миокарду ПЖ и ЛЖ. Но, по-
скольку ЛЖ является более мощным отделом
сердца, вектор R ориентирован влево и вниз, то
есть в сторону ЛЖ. На рис. 1.10

а видно, что во

фронтальной плоскости вектор 0,04 с проециру-
ется на положительные части осей отведений I,
II, III, aVL и aVF и на отрицательную часть оси

СЕКЦИЯ 5

МЕТОДЫ ФУНКЦИОНАЛЬНОЙ



ДИАГНОСТИКИ В КАРДИОЛОГИИ



отведения aVR. Поэтому во всех отведениях от
конечностей, за исключе

нием aVR, формиру-

ются высокие зубцы

R, причем при нор мальном

анатомическом положении сердца в грудной
клетке зубец

R в отведении II имеет максималь-

ную амплитуду. В отведении aVR, как было ска-
зано выше, всегда преобладает отрицательное
отклонение — зубец

S, Q или QS, обусловлен-

ный проекцией вектора 0,04 с на отрицательную
часть оси этого отведения.

При вертикальном положении сердца в груд-

ной клетке зу бец

R становится максимальным в

отведениях aVF и II, а при горизонтальном поло-
жении сердца — в I стандартном отведении. В го-
ризонтальной плоскости вектор 0,04 с обычно со-
впадает с направлением оси отведения V

4

. Поэто-

му зубец

R в V

4

 превышает по амплитуде зубцы

R в

остальных грудных отведениях, как это показано
на рис. 1.10

б. Таким образом, в левых грудных от-

ведениях (V

4

–V

6

) зубец

R формируется в результа-

те проекции глав ного моментного вектора 0,04 с
на положительные части этих отведений.

Рис. 1.10.

Формирование



зубца R в отведениях

от конечностей

Оси правых грудных отведений (V

1

,



V

2

)

обычно перпенди кулярны направлению глав-
ного моментного вектора 0,04 с, по этому по-
следний почти не оказывает своего влияния на

эти отведения. Зубец

R в отведениях V

1

 и V

2

, как

было показано выше, формируется в результа-
те проекции на оси этих отведе ний начального
моментного выбора (0,02 с) и отражает рас-
пространение возбуждения по межжелудочко-
вой перегородке.

В норме амплитуда зубца

R постепенно уве-

личивается от отведения V

1

 к отведению V

4

, а за-

тем вновь несколько умень

шается в отведени-

ях V

5

 и V

6

. Высота зубца

R в отведениях от конеч-

ностей не превышает обычно 20 мм, а в грудных
отве дениях — 25 мм. Иногда у здоровых людей зу-
бец

r в V

1

 столь слабо выражен, что желудочковый

комплекс в отведении V

1

 приоб ретает вид

QS.

Для сравнительной характеристики времени

распространения волны возбуждения от эндо-
карда до эпикарда ПЖ и ЛЖ принято опреде-
лять так называемый интервал внутреннего от-
клонения (intrinsical defl ection)  соответственно
в правых (V

1

, V

2

) и левых (V

5

, V

6

) грудных отве-

дениях. Он измеряется от начала желудочкового
комплекса (зубца

Q или R) до вершины зубца R

в соответст вующем отведении, как показано на
рис. 1.11.

Рис. 1.11.

Измерение интервала внутреннего от-

клонения

При наличии расщеплений зубца

R (комплексы

типа

RSRj или qRsrj) интервал измеряется от начала

комплекса

QRS до вер шины последнего зубца R.

В норме интервал внутреннего отклонения

в правом грудном отведении (V

1

) не превышает

0,03 с, а в левом грудном отведе нии V

6

–0,05 с.

Зубец S

У здорового человека амплитуда зубца

S в раз-

ных ЭКГ-отведениях колеблется в больших преде-
лах, не превышая 20 мм.

При нормальном положении сердца в грудной

клетке в отведениях от конечностей амплитуда

S

мала, кроме отведения aVR. В грудных отведени-
ях зубец

 S постепенно уменьшается от V

1

, V

2

 до V

4

,

а в отведениях V

5

, V

6

 имеет малую амплитуду или

отсутствует.
