179

лия обеспечил бы наиболее высокие технико-экономические показатели произ-
водства.  Рекомендации  и  методика  выбора  оптимального  технологического
процесса  для  изготовления  конкретной  отливки  даны  в  разделе 3 настоящего
пособия.

При проектировании технологии:
 1.  Оформляют  чертеж отливки. При этом допускается на чертеже детали

наносить модельно-литейные указания:

-  обозначение разъемов модели, формы и положение отливки при залив-

ке.

-  изображение припусков и уклонов.
-  изображение напусков
-  изображение и обозначение стержней.
-  изображение и обозначение отъемных частей модели.
-  изображение и обозначение литниковой системы и прибылей.
-  изображение и обозначение холодильников.
-  изображение усадочных ребер, стяжек, проб для испытаний или иссле-

дований и технологических приливов.

-  изображение  жеребеек  и  обозначение  мест  вывода  газов  из  формы  и

стержней.

Обозначение  разъемов  модели,  формы  и  положение  отливки  при  заливке

показывают на учтенной копии чертежа детали отрезком или ломаной штрих-
пунктирной линией по правилам, рассмотренным в разделе 5.1 настоящего по-
собия.

Изображение припусков на копии чертежа осуществляется сплошной тон-

кой линией. Согласно ГОСТ 3.1125-88 допускается выполнять линию припуска
красным  цветом.  Величину  припуска  на  механическую  обработку  указывают
цифрой перед знаком шероховатости поверхности детали. Литейный уклон по-
верхности детали и его величина изображаются линией выноской с полкой. Над
полкой размещают знак уклона

, после которого ставят значение величины

уклона.

Пример оформления чертежа отливки см. на рис. 5.3.
Технологические напуски, в виде впадин, отверстий малого размера и т.п.,

не  выполняемые  при  литье,  зачеркивают  сплошной  тонкой  линией  крест  на-
крест, которую допускается выполнять красным цветом.

Изображение и обозначение стержней, их знаков и фиксаторов, стержней-

перемычек,  разделительные  диафрагмы  легкоотделяемых  прибылей  и  знаки
модели осуществляют в масштабе чертежа сплошной тонкой линией, которую
допускается выполнять синим цветом. Контуры  стержней и знаков следует на-
носить при минимальном числе изображений, обеспечивая при этом необходи-
мое для изготовления модельного комплекта представление о контурах, распо-
ложении  стержней  и  размерах  знаков.  Стержни  в  разрезе  следует  штриховать
только у контурных линий. Длина линий 3…30 мм. Правила нанесения штри-
ховки – по ГОСТ 2.306-88. Невидимые контуры стержневых знаков и стержней
допускается наносить в случае, когда затрудняется представление об их форме



180

и расположении. Размеры знаков стержней и зазоры между знаками стержней и
модели – по  ГОСТ 3606-80. Стержни  обозначают  буквами  Ст  и  порядковыми
номерами,  например,  Ст.3.  Номер  стержня  проставляют  на  минимально  необ-
ходимом  количестве  изображений,  но  достаточном  для  однозначного  понима-
ния. Пример изображения стержней см. на рис. 5.4.

Изображение  и  обозначение  отъемных  частей  модели.  Линию  соприкаса-

ния отъемной части с моделью показывают сплошной основной линией на чер-
теже детали. Отъемную часть модели обозначают буквами ОЧМ и порядковым
номером, которые размещают над полкой выносной линии. Пример изображе-
ния и обозначения отъемных частей модели см. на рис. 5.5.

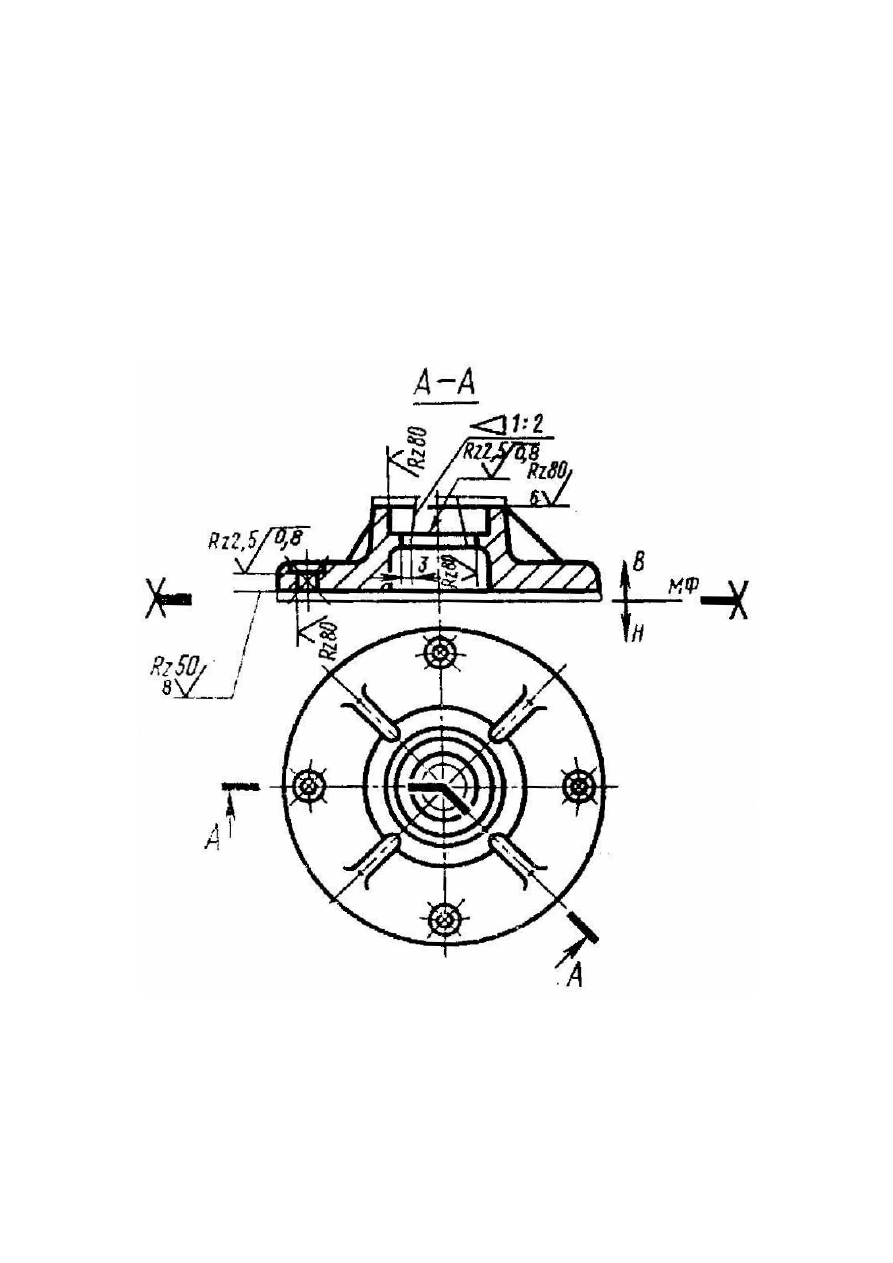

Рис. 5.3. Оформление отливки на чертеже детали.






181

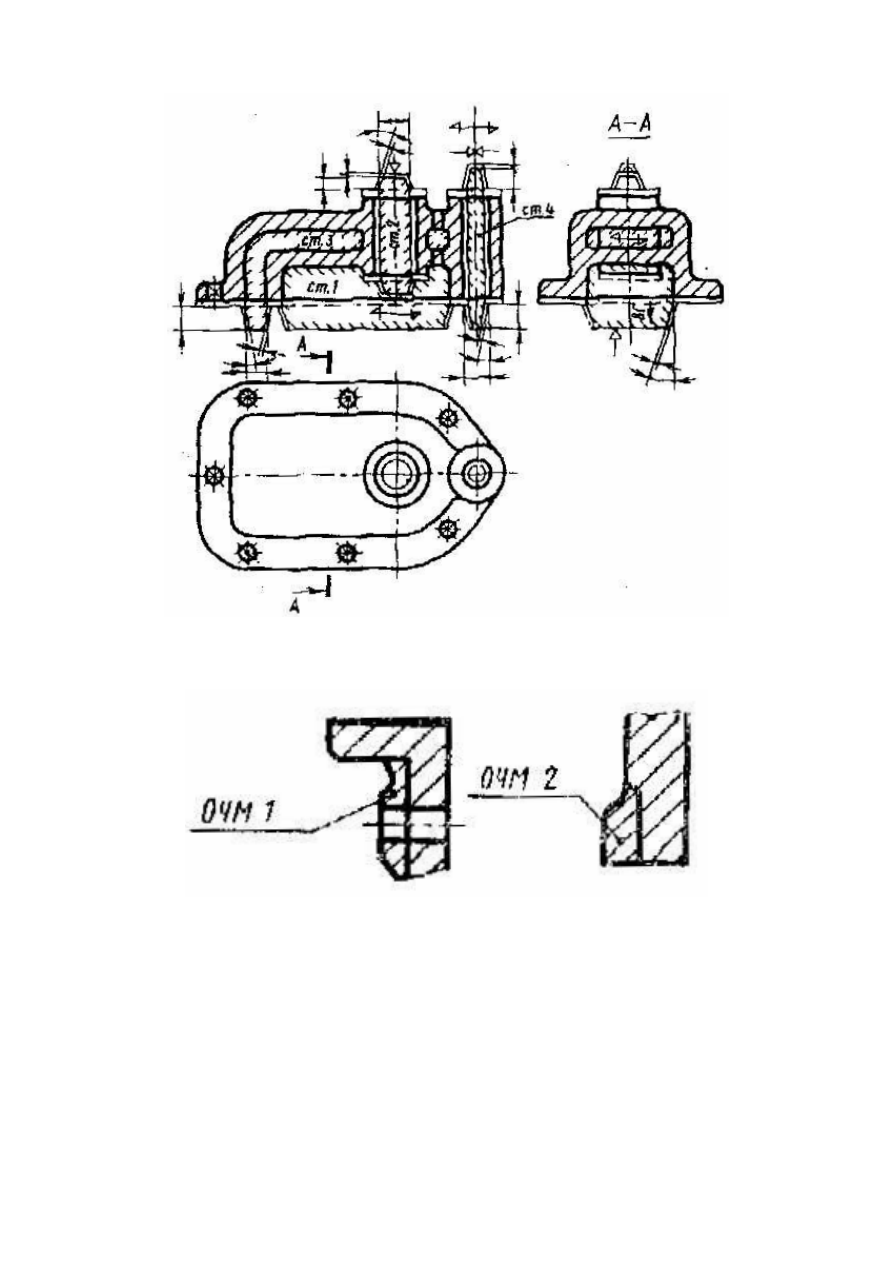

Рис. 5.4. Пример изображения стержней на чертеже детали.





Рис. 5.5. Обозначение отъемных частей модели.

Изображение  и  обозначение  литниковой  системы  выполняют  в  масштабе

сплошной тонкой линией и ее допускается выполнять красным цветом. В слу-
чае, если на копии чертежа детали недостаточно места для изображения литни-
ковой  системы  в  масштабе,  то  допускается  изображать  ее  с  отступлением  от
масштаба.  Сечения  элементов  литниковой  системы  не  штрихуют.  У  каждого
сечения  элементов  литниковой  системы  допускается  указывать  площадь  сече-
ния  в  квадратных  сантиметрах,  количество  элементов  и  суммарную  площадь
их. Площади сечений обозначают: питателей -Fn , шлаковиков -Fшл, стояков –



182

Fст  и т.д. Суммарные площади обозначают: питателей

∑

n

F

, стояков

∑

C

F

 и

т.д. При  выполнении литниковой системы в керамических сифонных трубках,
их  изображение  не  приводят.  В  технических  требованиях  чертежа  детали  по-
мещают  надпись: "На  участке … литниковую  систему  выполнять  в  керамиче-
ских трубках по ГОСТ … ". Пример  изображения литниковой системы см. на
рис. 5.6.

Прибыль обозначают порядковым номером на полке линии выноски, перед

которым  ставят  слово  "Прибыль".  Если  на  отливке  устанавливают  несколько
одинаковых  прибылей,  то  им  присваивают  одинаковые  номера  и  на полке ли-
нии-выноски  после  номера  прибыли  указывают  общее  количество  устанавли-
ваемых  на  отливке  прибылей  этого  номера.  Прибыль  изображают  сплошной
тонкой  линией  (рис. 5.7), которую  допускается  выполнять  красным  цветом.
Места установки газообразующих патронов обозначают штрихпунктирной ли-
нией с выносной линией, на полке которой размещают надпись "Газообразный
патрон".

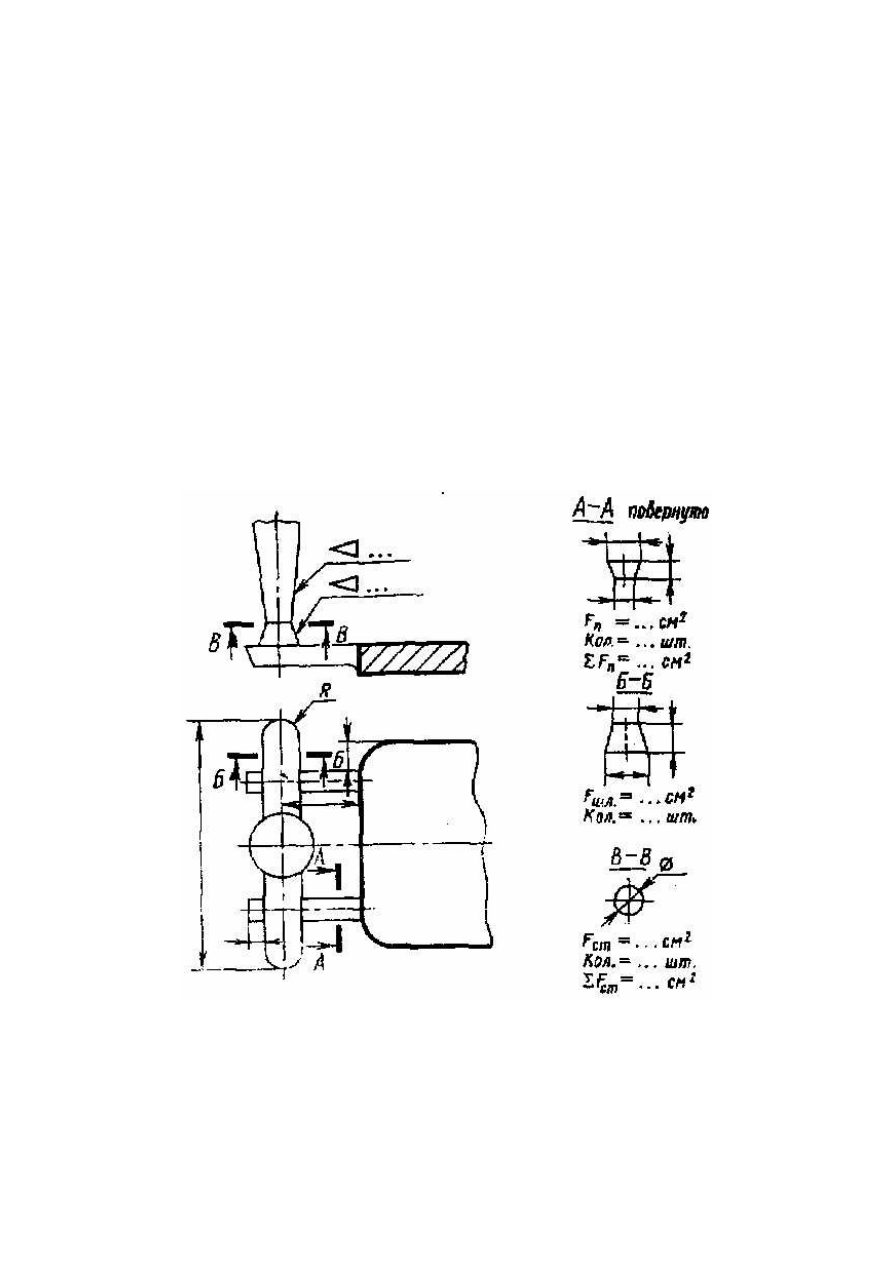

Рис. 5.6. Пример изображения литниковой системы.
