при внешнем воздействии в боковом и диагональном направлении

119

Удар в диагональном направлении спереди. Рассмотрим напряженное состо­

яние биомеханической модели тазового кольца ребёнка при диагональной удар­
ной нагрузке спереди. На рис. 5.23 изображена схема нагружения расчетной
модели. Все размеры модели соответствуют рис. 4.1.

Опорные реакции на позвоночном столбе:

Усилия в шарнирах 4 и 5 определяются из рассмотрения совместного равно­

весия участков 1—4 и 1—5. На рис 5.24 показана расчетная схема и приведены
система уравнений равновесия и величины шарнирных реакций R \, R х , R у ,

Усилие в шарнире 1 при этом легко определяется, исходя из равновесия уча­

стка 1—4 или участка 1—5.

Рис. 5.23. Схема нагружения расчетной модели при ударной нагрузке в диагональном направ­
лении спереди.

120

Глава 5. Характер и особенности повреждений таза у детей

Рис. 5.24. Расчетная схема биомеханической модели тазового кольца ребенка для определения

усилий в шарнирах при ударной нагрузке в диагональном направлении спереди.

Рис. 5.25. Усилия в шарнирах расчетной модели тазового кольца ребёнка при ударной нагрузке
в диагональном направлении спереди.

при внешнем воздействии в боковом и диагональном направлении

121

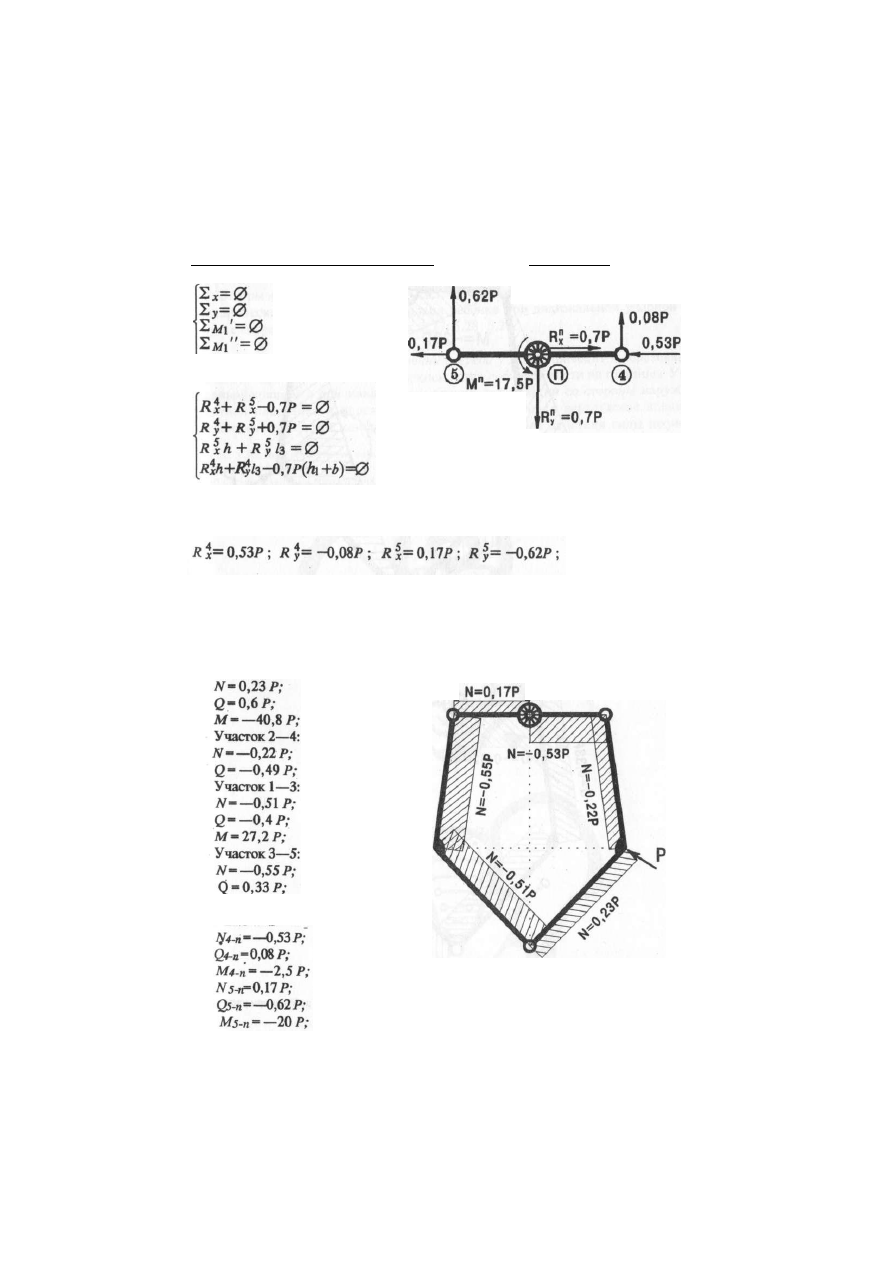

Рис. 5.26. Схема нагружения участка  4 — 5 при ударной
нагрузке в диагональном направлении спереди.

Р и с 5.27. Эпюры нормальных сил в элементах биомеха­
нической модели тазового кольца ребёнка при ударной
нагрузке в диагональном направлении спереди.

Из решения системы урав­

нения равновесия

Изобразим все силы, действующие на правую и левую половины тазового

кольца (рис. 5.25).

Процесс определения внутренних силовых факторов в элементах расчетной

модели достаточно полно показан выше, поэтому приводим окончательные ре­
зультаты:

Участок 1—2:

Схема нагружения участка

4—5 показана на рис. 5.26.

122

Глава 5. Характер и особенности повреждений таза у детей

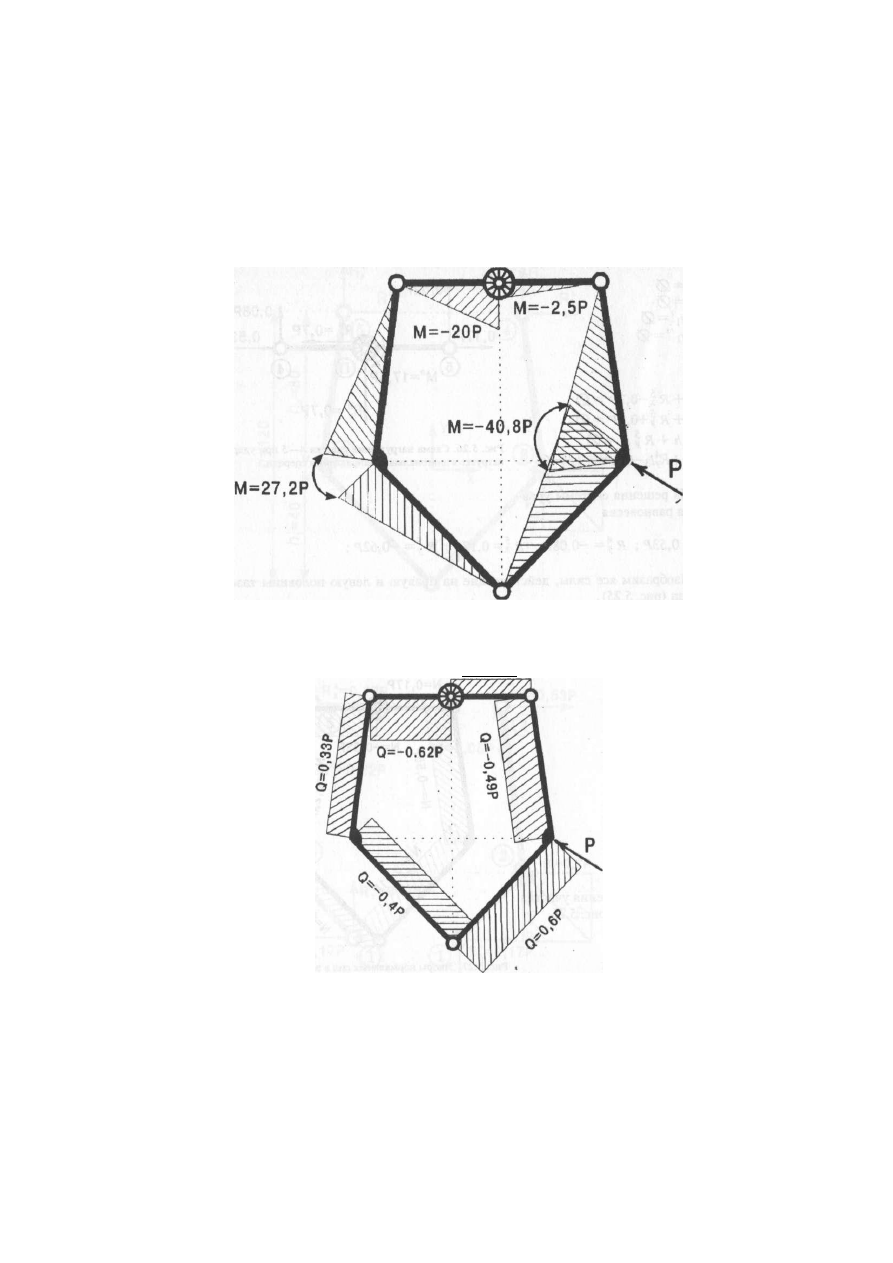

Рис. 5.28. Эпюры изгибающих моментов в элементах биомеханической модели тазового кольца
ребёнка при ударной нагрузке в диагональном направлении спереди.

Q = 0 , 0 8 P

Рис. 5.29. Эпюры секущих сил в биомеханической модели Тазового кольца ребёнка при ударной
нагрузке в диагональном направлении спереди.
