Переломы таза у детей - часть 9

строения таза

травмирующей силы спереди. При этом

максимальные напряжения будут раз­
виваться в зоне хряща лобкового сим­
физа.

Опасной является также область

трирадиальных хрящей, так как напря­

жения здесь практически постоянные, а
допускаемые напряжения на сжатие па­
дают с уменьшением толщины компак­
ты. Поэтому в этой зоне возможно

повреждение кости в зоне сжатия из-за
потери устойчивости компакты. Физи­
чески это выражается во вспучивании
кости.

Рассмотрим далее подробно устойчи­

вость кости в зоне действия сжимающих
напряжений. Она зависит прежде всего от
соотношения действующих сжимающих к
допустимым (критическим) напряже­

ниям сжатия, которые, как и напряже­
ние растяжения, в первую очередь
зависят от толщины компактного слоя.

Известная формула Эйлера для определения критической сжимающей силы

для стержня имеет вид:

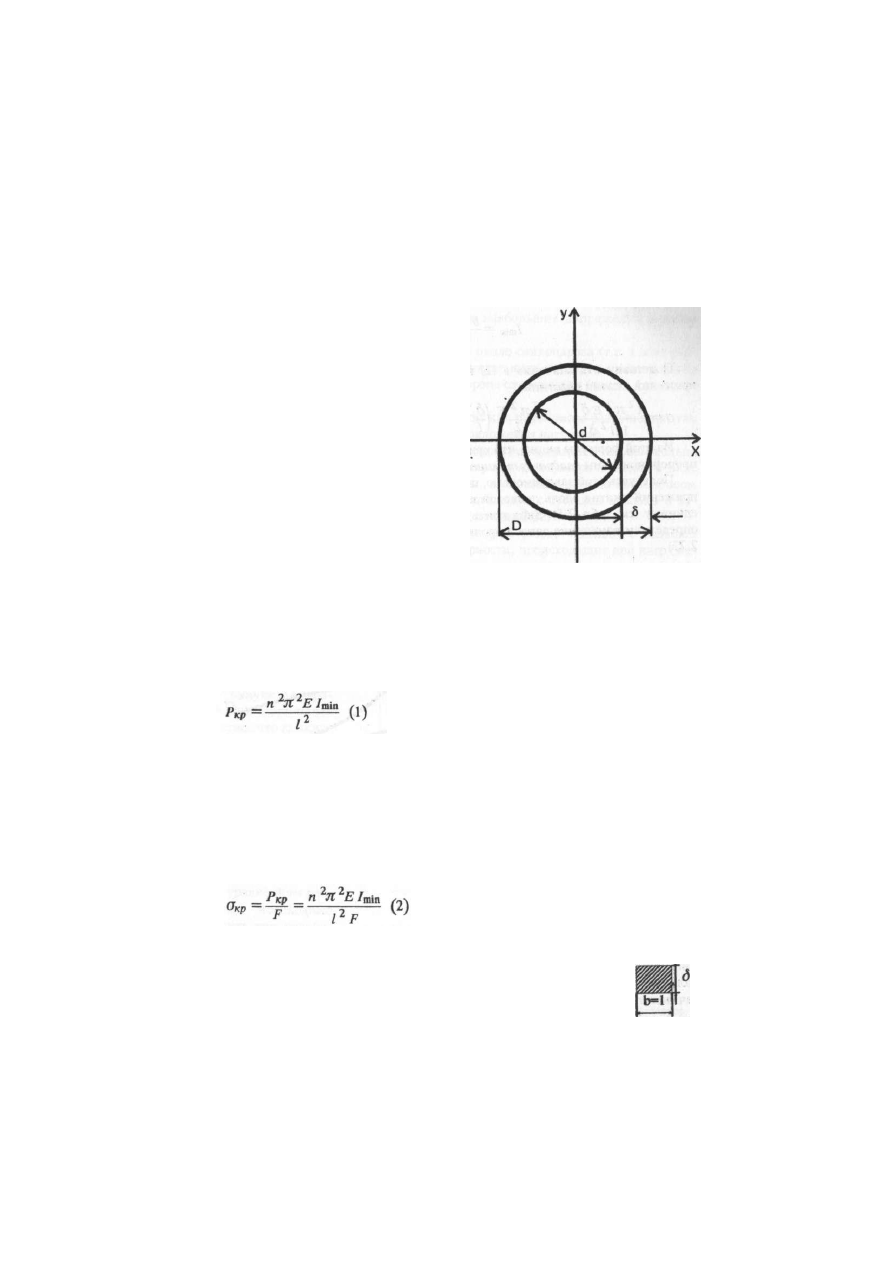

Рис. 2.26. Схематическое сечение кольца для

определения характеристик.

где
п — число полуволн на длине стержня, характеризует условия

защемления (опирания) концов стержня;

Е — модуль упругости материала;
Imin — минимальный момент инерции сечения;
l — длина стержня.

Если разделить Ркр на площадь сечения Р, то мы получим выражение для

критических сжимающих напряжений:

Возьмем пластинку толщиной д и бесконечной ширины. Каждую единицу

ширины мы можем рассматривать как стержень с сечением—

36

Глава 2. Биомеханические особенности

Подставим эти значения в (2) и получим выражение для критических на­

пряжений сжатия пластины:

I

Из этой формулы видно, что критические напряжения сжатия для плагины

пропорциональны квадрату толщины компактного слоя кости.

Пользуясь этой зависимостью, построим график изменения критических на­

пряжений сжатия вдоль лобковой кости, приняв толщину компакты т 1 мм за
единицу (см. табл. 2.5). Зная критические и действующие напряжения сжатия,
определяем изменения запаса прочности на сжатие вдоль лобковой кости (рис
2.27).

О сж.

7

 С

 лоб.

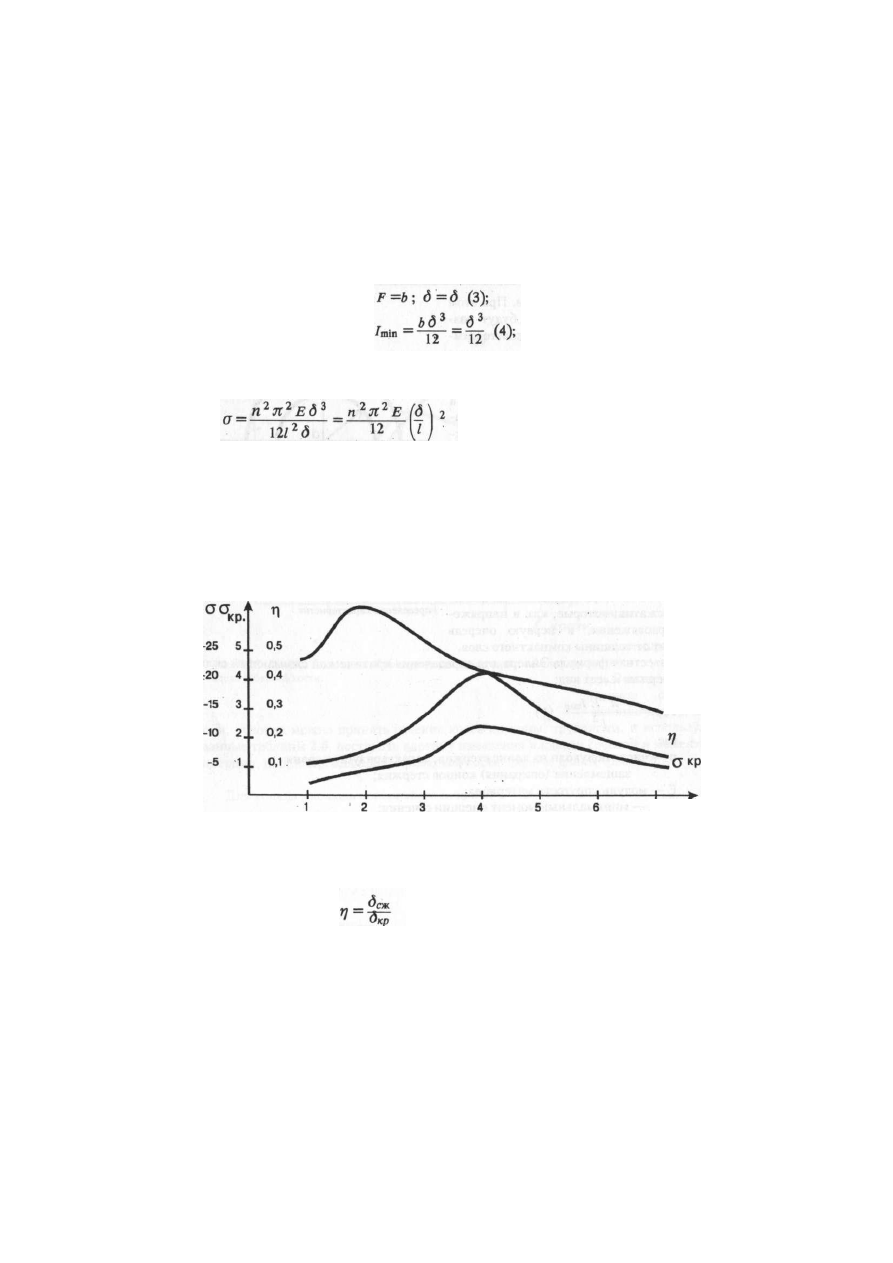

Рис. 2.27. Графики изменения критических сжимающих напряжений и запаса прочности вдоль
лобковой кости.

Запас прочности: rj =

Из литературй известно, что при нагружении в различных направлениях

кости таза наиболее часто испытывают деформацию изгиба. Наибольшая тол­
щина компактного слоя в средней части тазовых костей обусловливает макси­
мальную устойчивость их в этой зоне к деформациям изгиба, т.е. кости
начинают работать как рычаги. Следовательно, при нагружениях тазового

Для этого сечения

Запас прочности:

Из литературs известно, что при нагружении в различных направлениях

кости таза наиболее часто испытывают деформацию изгиба. Наибольшая тол­
щина компактного слоя в средней части тазовых костей обусловливает макси­
мальную устойчивость их в этой зоне к деформациям изгиба, т.е. кости
начинают работать как рычаги. Следовательно, при нагружениях тазового

строения таза

37

кольца ребёнка в различных направлениях наибольшие напряжения должны

локализоваться в зоне синхондрозов.

Наименьшая толщина компактного слоя около синхондроза (т.е. в зоне рос­

та) обусловливает их минимальную сопротивляемость изгибу, а следовательно
формирование здесь повреждения как на стороне сжимающих (чаще), так и рас­
тягивающих (реже) напряжений.

Область синхондрозов может быть местом как первичного разрушения, так

и вторичного (в зависимости от характера приложения нагрузки).

Для изучения закономерностей возникающих деформаций в тазовом кольце

ребёнка и установления механогенеза переломов нами выбрана схема в виде

статически определимой пятиугольной рамы, имеющей опору на позвоночном
столбе, шарнирами в области креcтцово-подвздошных суставов и лобка и за­

щемления соответственно У-образным хрящам (рис.2.22).

Данная плоскостная биомеханическая модель тазового кольца с большой

степенью достоверности отражает закономерности, происходящие при нагруже­

нии ее в различных направлениях.

Для выполнения численных расчетов элементы биомеханической модели

обозначены размера­

ми соответствующи­
ми эксперименталь­
ному наблюдению No
90 (Акт No 2550, М.,
7 лет) (рис 2.23).

Из науки о сопро­

тивлении материалов

известно, что замкну­

тое кольцо, коим яв­
ляется таз, имеет
статическую неопре­
делимость, равную

трем. Другими слова­

ми, для расчета внут­
ренних силовых
факторов в замкну­
том плоском кольце к
трем уравнениям рав­

новесия необходимо

добавить три уравне­

ния совместимости

деформаций. Однако,

также известно, что

каждый шарнир
уменьшает статиче­
скую неопредели­

мость замкнутого

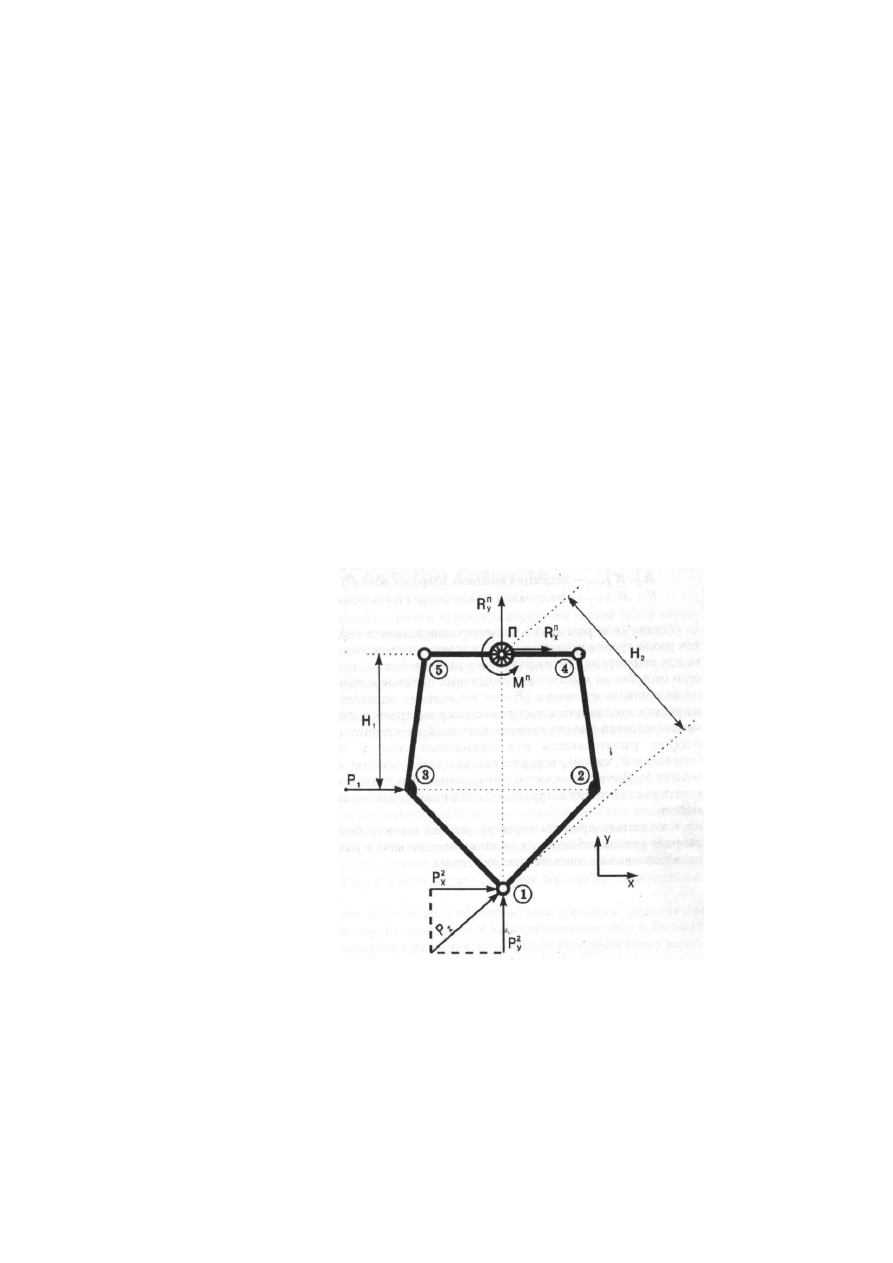

Рис. 2.28. Принципы расчёта и построения эпюр силовых факторов
биомеханической модели тазового кольца ребенка.

кольца на единицу. Таким образом, выбранная нами расчетная схема замкнуто­
го тазового кольца с тремя шарнирами является статически определимой.

Силовой расчет выше названной модели тазового кольца заключается в оп­

ределении опорных реакций и усилий в шарнирах.

Принципы расчета и построения эпюр силовых факторов в элементах на­

званной модели тазового кольца (рис. 2.28) при нагружении в различных на­
правлениях заключается в следующем. Пусть на тазовое кольцо в его плоскости
воздействует система внешних нагрузок { Р1, Р2} различного направления.

Опорой плоскостной модели тазового кольца является позвоночный столб,

который уравновешивает систему внешних нагрузок { Pi , Р2 , J реакциями

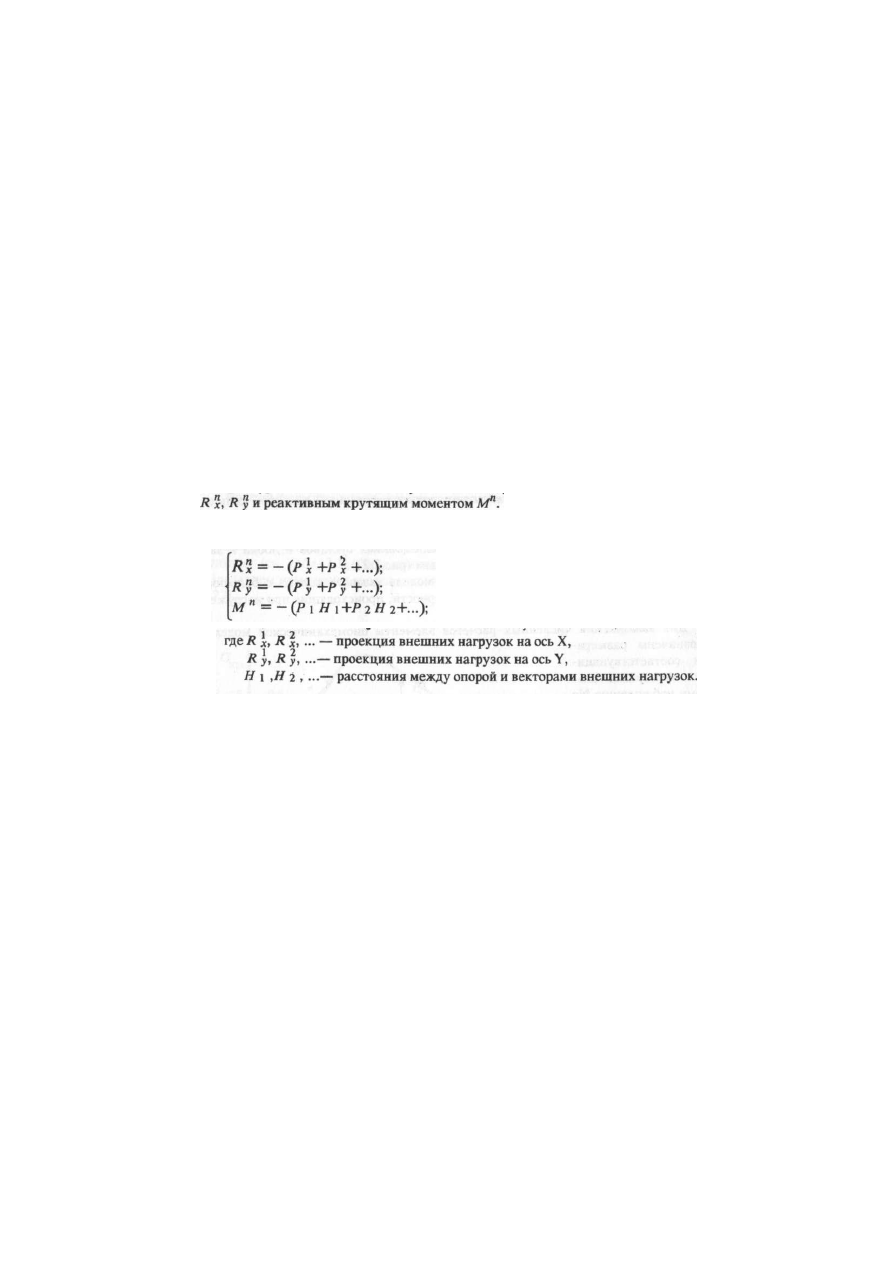

Опорные реакции определяются решением системы уравнений равновесия

рис.2.28.

Усилия (или реакции) в шарнирах определяются аналогичным образом пу­

тем рассмотрения равновесие участков модели тазового кольца, расположенных

между шарнирами. Таких участков в расчетной схеме три: правый и левый уча­
стки от лобка до крестцово-подвздошных суставов и участок между крестцово-
подвздошными суставами. После вычисления опорных реакций и усилий в
шарнирах производится построение эпюр внутренних силовых факторов в эле­
ментах плоской модели тазового кольца. К внутренним силовым факторам от­
носятся: растягивающая или сжимающая сила N (обычно ее называют

"нормальной" силой), перерезывающая (или секущая) сила Q и изгибающий
момент М. Вычисления внутренних силовых факторов производятся путем про­
ецирования внешних нагрузок и усилий в шарнирах на оси элементов расчетной
модели.

Конкретные примеры силового расчета плоской биомеханической модели

тазового кольца ребёнка при внешних воздействиях в различных направлениях
