Строения таза

31

характера (неполные или полные) означают возврат либо к статически опреде­

лимой схеме либо к механизму.

Для изучения закономерностей возникающих деформаций в тазовом кольце

ребёнка и установления механогенеза переломов нами выбрана схема в виде

статически-определимой пятиугольной рамы, имеющей шарниры в области кре­
етцово-подвздошных суставов и лобка, и защемления соответственно У-образ-
ным хрящам (рис. 2.22). Данная плоскостная биомеханическая модель тазового

кольца наиболее достоверно отражает закономерности, происходящие при на­
гружении его в различных направлениях.

Принципы расчета и построения эпюр силовых факторов в элементах на­

званной модели тазового кольца при нагружении в различных направлениях бу­

дут рассмотрены ниже в соответствующих главах.

2.3. Зависимость напряженно-деформированного

состояния костей таза от остеометрических

показателей

В результате многочисленных остеометрических исследований тазовых кос­

тей на продольных и поперечных распилах была установлена следующая зави­
симость: у всех костей толщина компакты максимальная в середине кости и
уменьшается к зоне роста. Выражена также четкая обратно-пропорциональная
зависимость между толщиной коркового слоя кости и массой губчатого вещест­

ва — в средней части кости губчатое вещество представлено неширокой зоной, а
в области синхондрозов оно массивное. В целом любая кость таза ребёнка имеет

большую толщину в области синхондрозов, т.е. в зоне роста и меньшую в своей
средней части. Около синхондрозов кость состоит в основном из губчатого веще­

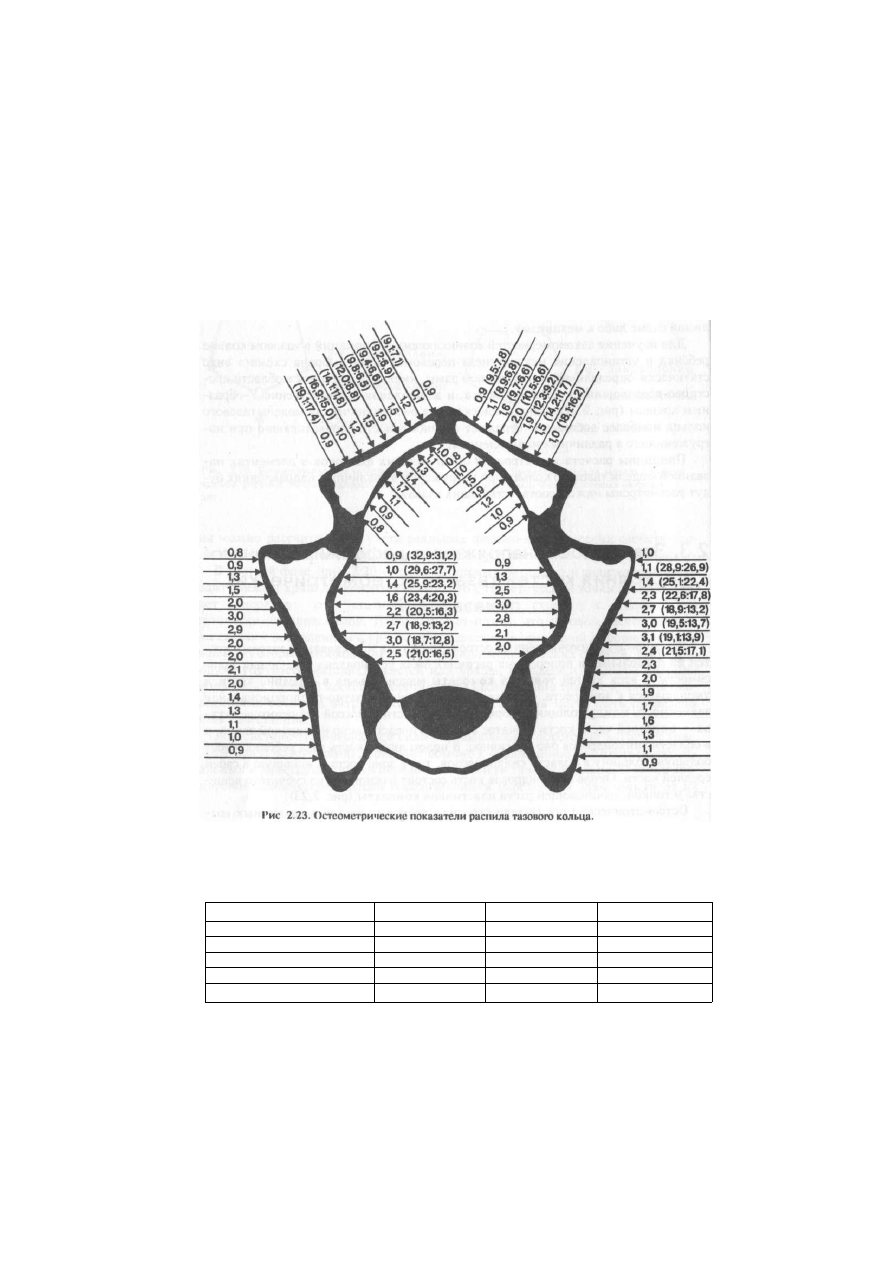

ства и тонкой, начинающей расти пластинкой компакты (рис. 2.23).

 р

Остеометричсские показатели строения лобковых костей в различных воз­

растных группах представлены в таблицах 2.2, 2.3, 2.4. Коэффициент отноше­
ния толщины кости к толщине губчатого вещества довольно постоянен и по всей

длине для лобковых костей составляет от 1,1 до 1,6. Коэффициент же соотноше­

ния толщины кости к толщине компактных слоев весьма вариабелен (от 1,9 до

11,9): наибольшее значение он имеет около синхондрозов, а наименьшее — в

средней части, где толщина компактного слоя максимальна. Графически эта за­

висимость представлена на рис 2.24. На наш взгляд, характер этих кривых убе­

дительно доказывает то положение, что силовым каркасом кости является её

компактный слой.

32

Глава 2. Биомеханические особенности

Таблица 2.2

Остеометрические показатели (М ± m) строения лобковой кости в возрасте

1—3 года (в мм).

Параметры

Внутренняя часть

Средняя часть

Наружная часть

D толщина кости

6,3  ± 0 , 3

6,2  ± 0 , 2

12,8  ± 0 , 4

(dK толщина компактного слоя

0,9  ± 0 , 1

1 , 8 ± 0 , 1

0,8  ± 0 , 1

dr толщина губчатого вещества

5,0  ± 0 , 2

4,6  ± 0 , 1

10,7  ± 0 , 3

Отношение D/dK

0,7

3,4

16,0

Отношение D/dr

1.2

L 3

1,2

строения таза

33

Таблица 2.3

Остеометрические показатели (М ± т) строения лобковой кости

в возрасте 4—7 лет (в мм).

Параметры

Внутренняя часть

Средняя часть

Наружная часть

D толщина кости

7 , 8 ± 0 , 3

8 , 2 ± 0 , 2

15,2±0,6

(dk толщина компактного слоя

1,6 ±0,1

2,6±0,1

1,0±0,1

dr толщина губчатого вещества

6 , 0 ± 0 , 2

5 , 4 ± 0 , 2

8 , 9 ± 0 , 3

Отношение D/dK

4,9

3,2

15,0

Отношение D/dr

1,3

1,5

1,7

Таблица 2.4

Остеометрические показатели (М ± т) строения лобковой кости

в возрасте 8—12 лет (в мм).

Параметры

Внутренняя часть

Средняя часть

Наружная часть

D толщина кости

11,0±0,5

10,0 + 0,3

17,7  ± 0 , 7

dk толщина компактного слоя

1,7 ±0,1

3,3±0,1

1,9±0,1

dr толщина губчатого вещества

9 , 2 ± 0 , 2

7 , 6 ± 0 , 3

1 2 , 6 ± 0 , 4

Отношение D/dK

6,5

3,0

9,3

Отношение D/dr

1,2

1,3

1,4

В качестве примера в

таблице 2.5 приводим остео­

метрические показатели
правой лобковой кости
мальчика 7 лет (экспери­

мент N° 90) и графическое
изображение аллометриче-
ских характеристик сечений
для данной кости (рис.
2.25).

Рис. 2.24. График
аллометрических
отношений толщи­
ны кости к толщи­
не компактного и

губчатого слоев.

Таблица 2.5

Остеометрические показатели (в мм) лобковой кости по ее длине

мальчика 7-ми лет (экспериментальное наблюдение).

1

2

3

4

г

 5

6

7

D толщина кости

9,5

8,9

9,7

10,5

12,3

14,2

шшш

dr толщина губчатого вещества

7,8

6,8

6,6

6,6

9,2

11,7

16,2

dcp толщина компакты

0,85

1,05

1,55

1,95

1,55

1,25

0,95

F площадь сечения кольца кости

23,0

25,9

39,7

52,4

52,3

50,8

51,1

I момент инерции кольца кости

21$

203

341

503

771

1075

1720

W момент сопротивления кольца кости

46,0

45,7

70,0

98,0

125,0

150,0

190,0

34

Глава 2. Биомеханические особенности

F.W.J

 А

 5 ср.

Из приведен­

ных графиков сле­

дует, что толщина

компактного слоя
и суммарная пло­
щадь поперечных
сечений компакты
меньше у торцов,
чем в середине ко­
сти.

Названные

признаки имеют
важное биомеха­
ническое следст­
вие: при чистом
растяжении раз­
рыв компакты бу­

дет происходить в

зонах, близких к
торцам, так как

кости она здесь имеет

наименьшую тол­
щину.

Решая качест­

венную сторону
явления деформа­

ции, условно можно принять сечение кости круглым, трубчатым, и используя
данные таблицы 2.5, построить картину изменения площади сечений и момента
инерции, например, для правой лобковой кости вдоль ее длины (рис. 2.26).

Для кольца площадь поперечного сечения:

Рис. 2.25. График изменения аллометрических характеристик сечения
вдоль лобковой кости.

Наиболее частым видом деформации тазовых костей, приводящим к их раз­

рушению, является изгиб. В качестве примера рассмотрим напряженно-дефор­
мированное состояние костей переднего полукольца таза при воздействии

Момент сопротивления:
