Переломы таза у детей - часть 6

строения таза

23

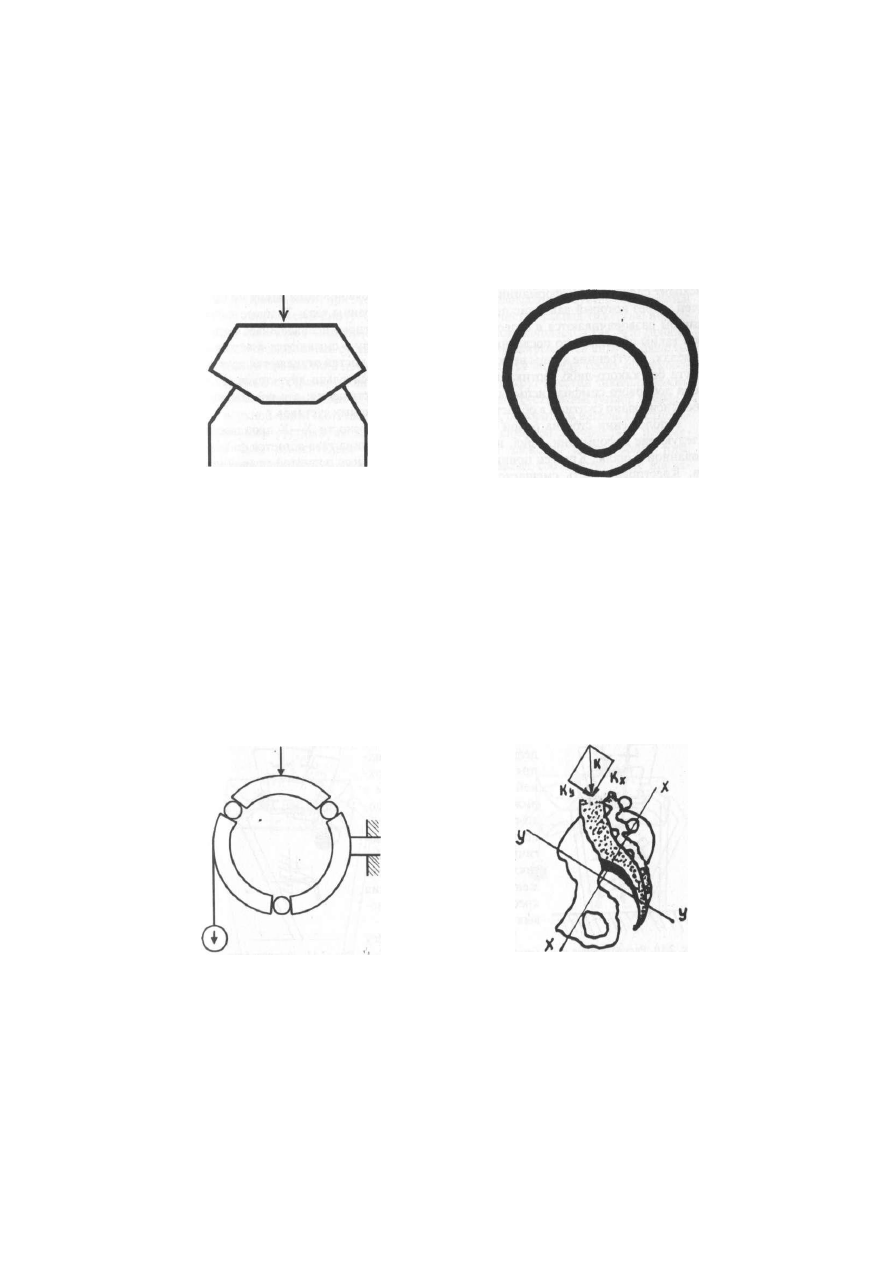

Рис. 2.6. Силовая схема таза в
виде фигуры шестиугольной
формы.

Рис. 2.7
кольца.

Силовая схема таза в виде

(рис. 2.5), через

основание кото­

рых передается

давление позво­

ночного столба на

.нижние конечно­

сти.

В. Е. Беленький

(1971) рассматри­

вал таз, как фи­
гуру
шестиугольной
формы (рис. 2.6),
а Б.А.Саркисян в
виде кольца (рис.

2.7).

Н. Luehnken (1939) представлял таз (рис. 2.8)

в виде вертикально расположенного кольца, состоящего из трех дуг, которые со­
ответствуют крестцу и тазовым костям. Соединения между дугами — крестцо­
во-подвздошные суставы и лобок автор моделирует шарнирами. Кольцо

принимается закрепленным в области одного или обоих тазобедренных суста­
вов, а нагрузкой является давление позвоночного столба.

Наиболее полные (и на наш взгляд достоверные) данные о напряжениях та­

зового кольца в зависимости от физиологических нагрузок приведены в работе

F. Pauwels (1980).

Плоскость тазового кольца X—X (рис. 2.9) наклонена по отношению к вер­

тикальной линии. Поэтому вес тела действует в плоскости кольца только со­

ставляющей Кх,
тогда как второй
составляющей

(Ку) он действует

в плоскости Y—Y
перпендикулярно
тазовому кольцу.
Автором проведе­
ны исследования

напряжений как в
плоскости X—X,
так и в перпенди-

0

кулярной плоско­

сти кольца Y—Y,

причем в обоих ва­
риантах сначала в

положении стоя на

обеих ногах, потом

на одной ноге.

Рис. 2.8. Силовая схема таза, со­

стоящая из трёх дуг.

Рис. 2.9. Распределение давления
массы тела в области таза в пло­
скостях X—X и Y—Y.

24

Глава 2. Биомеханические особенности

В положении стоя на обеих ногах (рис. 2.10) в плоскости кольца X—X про­

исходят следующие деформации. Масса тела по оси позвоночника давит на кре­

стец, через который давление передается на обе половины таза. Тазовые кости
как бы разворачиваются в стороны в плоскости крестцово-подвздошных суста­

вов таким образом, что последние раскрываются внизу и смыкаются в верхних
отделах. Внутренние концы верхних ветвей лобковых костей отделяются друг от
друга без какого-либо вертикального смещения относительно друг-друга, т. е.
зона лобкового симфиза испытывает деформацию растяжения; это растяжение
сбалансировано сжатием в области крестцово-подвздошных суставов.

В положении стоя на одной ноге (рис. 2.11) в плоскости X—X происходят

следующие деформации. Одна, например, левая половина таза остается фикси­
рованной к опоре. Крестец принимает вес тела Кх и массу поднятой правой но­
ги. Крестцовая кость смещается вниз относительно зафиксированной левой

половины таза и одновременно поворачивается так, что левый крестцово-под-
вздошный сустав открывается вверху и закрывается внизу. Масса правой сво­
бодной ноги тянет кнаружи и вниз правую тазовую кость, при этом правый
крестцово-подвздошный сустав также раскрывается вверху и сжимается в ниж­
них отделах. Давление правой половины таза передается на верхнюю ветвь пра­
вой лобковой кости, которая давит на фиксированную верхнюю ветвь левой
лобковой кости. Таким образом область хряща лобкового симфиза испытывает
напряжение сжатия и частично сдвига. С точки зрения равновесия сжатие в об­
ласти симфиза равно растяжению и сдвигу в обоих крестцово-подвздошных сус­
тавах.

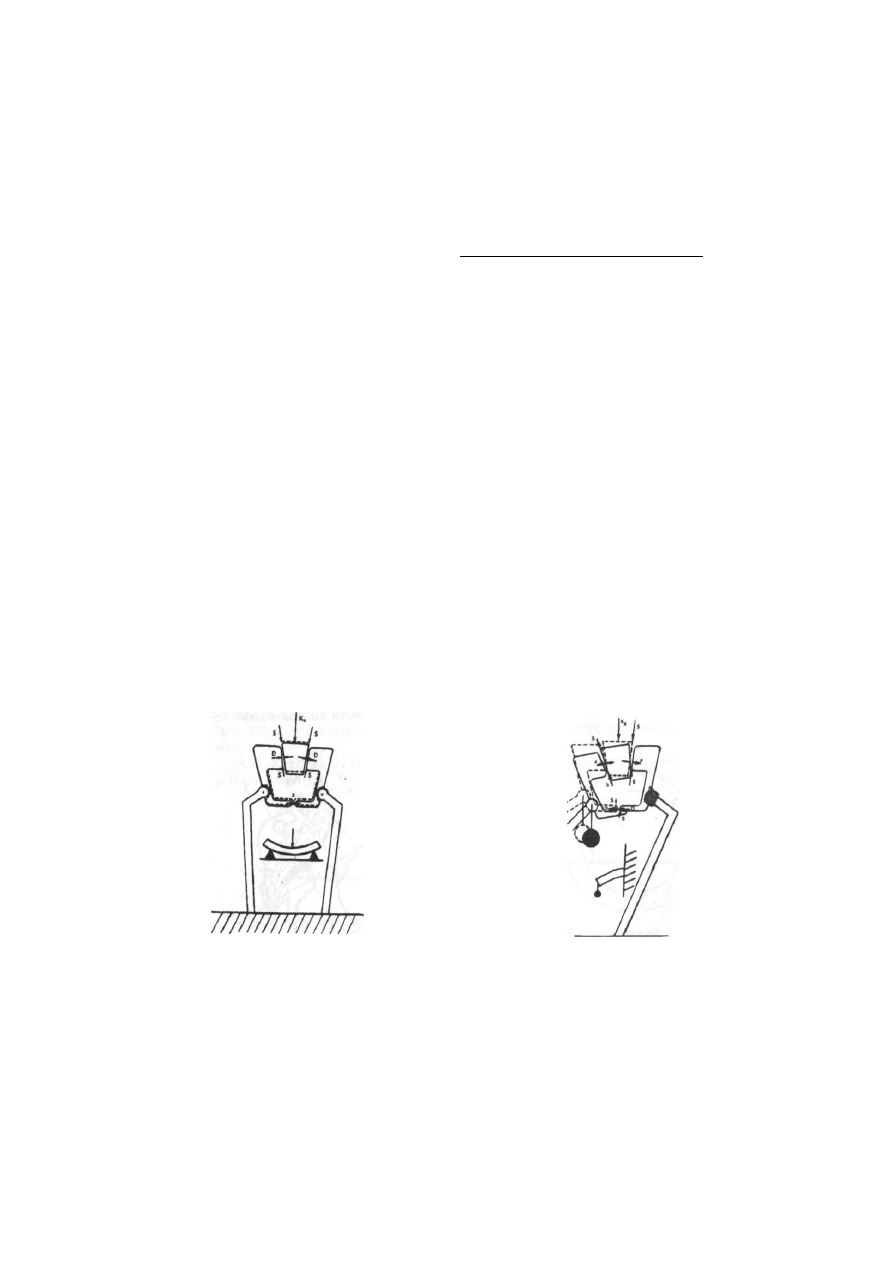

При опоре на две ноги в плоскости Y—Y, перпендикулярной тазовому коль­

цу, происходят следующие деформации (рис. 2.12). Крестец давит вниз и обе
половины таза поворачиваются так, что крестцово-подвздошные суставы, как и

область симфиза, закрыва­
ются вверху и открываются

внизу. Симфиз испытывает

деформацию изгиба с на­

пряжением сжатия в верх­
ней части и растяжением в
нижних отделах. Крестцо-
во-подвздошные суставы
испытывают помимо анало­

гичных деформаций изгиба,
также и сдвиговые напря­
жения за счет смещения
крестца относительно тазо­
вых костей.

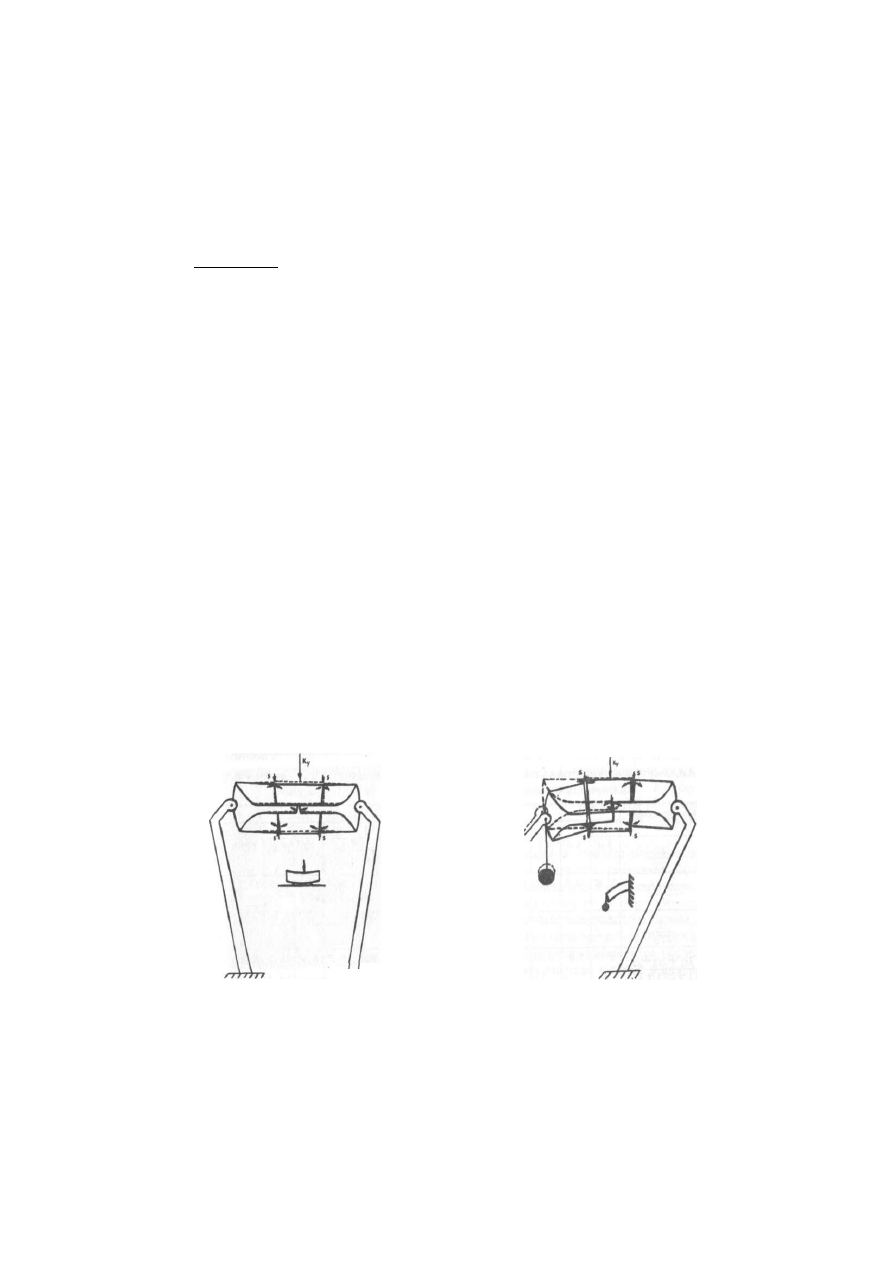

При опоре на одну ногу

(рис. 2.13) в плоскости Y—

Y происходят следующие

изменения. Левая половина
таза фиксирована к опоре.

Крестец давит вниз и пово-

Рис. 2.10. Распределение на­
пряжений в плоскости X—X
тазового кольца при опоре на
обе ноги.

Рис. 2.11. Распределение
напряжений в плоскости
X—X тазового кольца при
опоре на одну ногу.

строения таза

25

рачивается к правой половине таза под тяжестью одновременно веса тела и веса
поднятой правой ноги, при этом левый крестцово-подвздошный сустав открывается
вверху и закрывается внизу. Одновременно правая часть таза под тяжестью подня­
той ноги сдвигается вниз относительно крестца и поворачивается так, что правый

крестцово-подвздошный сустав открывается вверху и закрывается внизу. Посколь­
ку поднятая правая нога движется кпереди и находится впереди обоих крестцово-
подвздошный суставов, происходит кручение таза вокруг крестца таким образом,
что правая сторона каждого крестцово-подвздошного сустава выступает вперед в

своей верхней части и отстает в нижней. Смещение, повороты и изгибы крестцово-

подвздошных суставов заставляют правую часть симфиза значительно переме­
щаться вниз относительно фиксированной левой лобковой кости. Более того,
кручение в крестцово-подвздошных суставах вызывают соответствующие напря­
жения верхних ветвей лобковых костей по отношению друг к другу. Следователь­
но, область лобкового симфиза испытывает наибольшие напряжения сдвига и
изгиба, которые приводят к растяжению в верхней части и сжатию в его нижних
отделах. В меньшей степени крестцово-подвздошные суставы испытывают напря­
жение при сдвиге и изгибе. Напряженное состояние кручения в крестцово-под­
вздошных суставах гасится закрытием симфиза.

Общая картина изменений в крестцово-подвздошных суставах и лобковом

симфизе при наложении рассмотренных типов напряжений одновременно в обе­

их плоскостях получается следующая.

При опоре на обе ноги в симфизе происходит напряжение растяжения и из­

гиба. При наложении изгиба на растяжение возможно, что в верхней части сим­

физа возникают силы сжатия, несмотря на напряжение растяжения.

При опоре на одну ногу в момент ходьбы в симфизе возникает сильный сдвиг

одновременно в двух перпендикулярных направлениях. Напряжение сжатия и

изгиба вызывает растяжение в его верхней части и сжатие в нижней. В резуль­
тате сложения деформаций изгиба и сжатия напряжение растяжения может

также возникнуть
в верхней части
симфиза, где при
опоре на две ноги

возникает зона
сжатия.

Как показали

исследования
F.Pauwels (1980)
симфиз испыты­
вает наибольшие
сдвиговые дефор­

мации в результа­
те изменения
напряжений в по­
ложении стоя и
при ходьбе, т.е.

/777777

Рис. 2.12. Распределение напря­
жений в плоскости Y—Y тазового
кольца при опоре на обе ноги.

Рис. 2.13. Распределение напря­
жений в плоскости Y-Y тазового
кольца при опоре' на одну ногу.

26

Глава 2. Биомеханические особенности

смены напряжений сжатия на растяжение.

В положении человека сидя опорами становятся уже три точки — область

крестца и два седалищных бугра, на которые передается давление только массы
туловища (масса нижних конечностей в этом варианте нагружения таза значе­
ния не имеет). За счет того, что расстояние между седалищными буграми всегда
меньше расстояния между крестцово-подвздошными суставами, тазовые кости
приобретают момент вращения: крылья подвздошных костей расходятся кнару­
жи, а седалищные бугры сближаются. При этом крестцово-подвздошные суста­
вы испытывают напряжение растяжения, а область симфиза — сжатие. Если
принять массу туловища за половину массы тела и разделить ее на три состав­
ляющие (соответствующие точкам опоры), станет ясно, что тазовое кольцо в
положении сидя испытывает значительно меньшие напряжения, чем при сто­
янии на двух или одной ноге.

2.2 Основы биомеханического моделирования

тазового кольца ребёнка

В тазовом кольце у детей в возрасте от 1 до 13 лет (в отличие от взрослых) по­

мимо 5 костей и двух суставов имеются 5 хрящей: хрящ лобкового симфиза, два
трирадиальных хряща и хрящи боковых отделов крестца. Эти костно-хрящевые со­
единения — синхондрозы — являются постоянным элементом в строении таза ре­
бёнка и имеют различную толщину (см. табл. 2.1); они выполняют роль
своеобразных амортизаторов и вместе с крестцово-подвздошными суставами допу­
скают определенный объем движений, зависящий от толщины хряща.

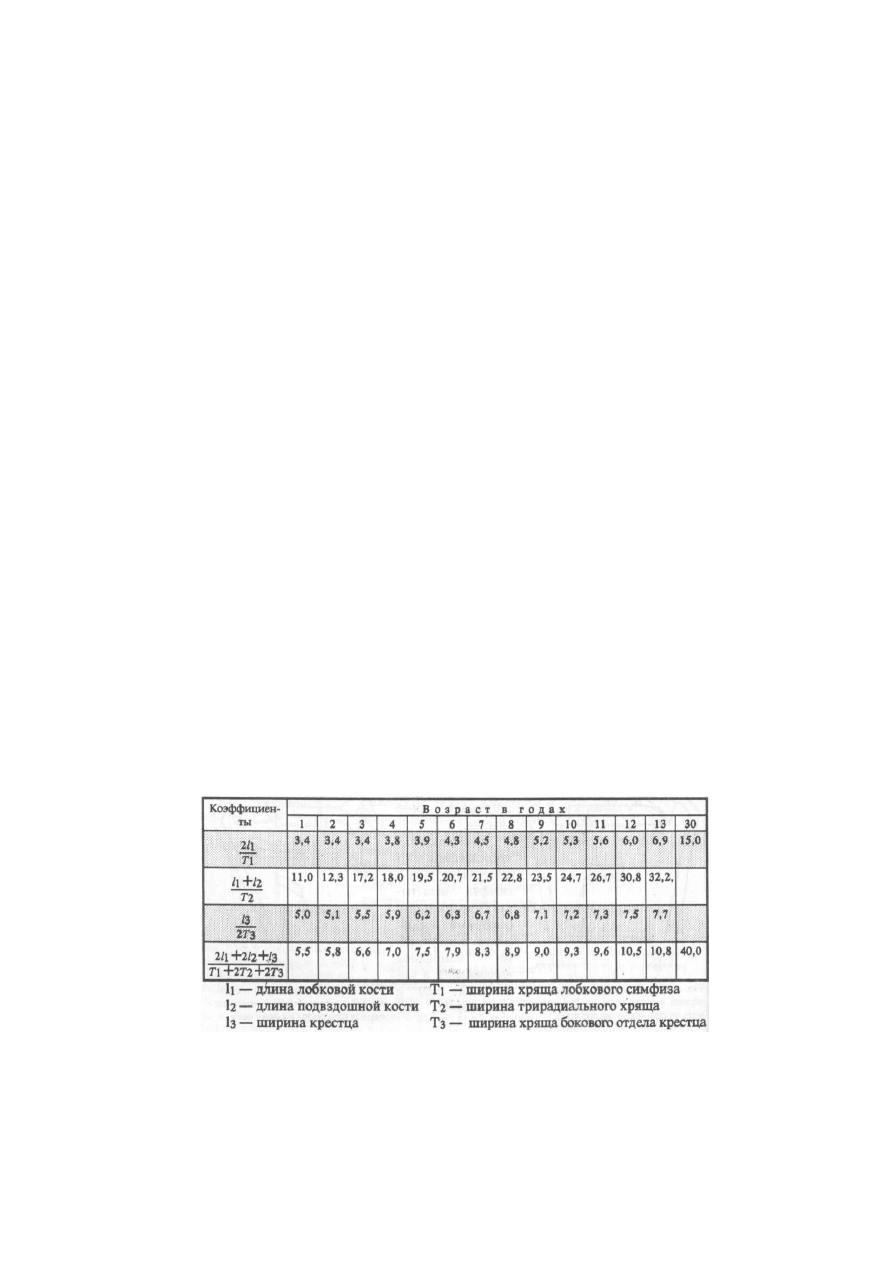

Таблица 2.1

Аллометрические показатели соотношений ширины хрящей и длины костей

различных отделов таза у детей в возрасте от 1 до 13 лет.
