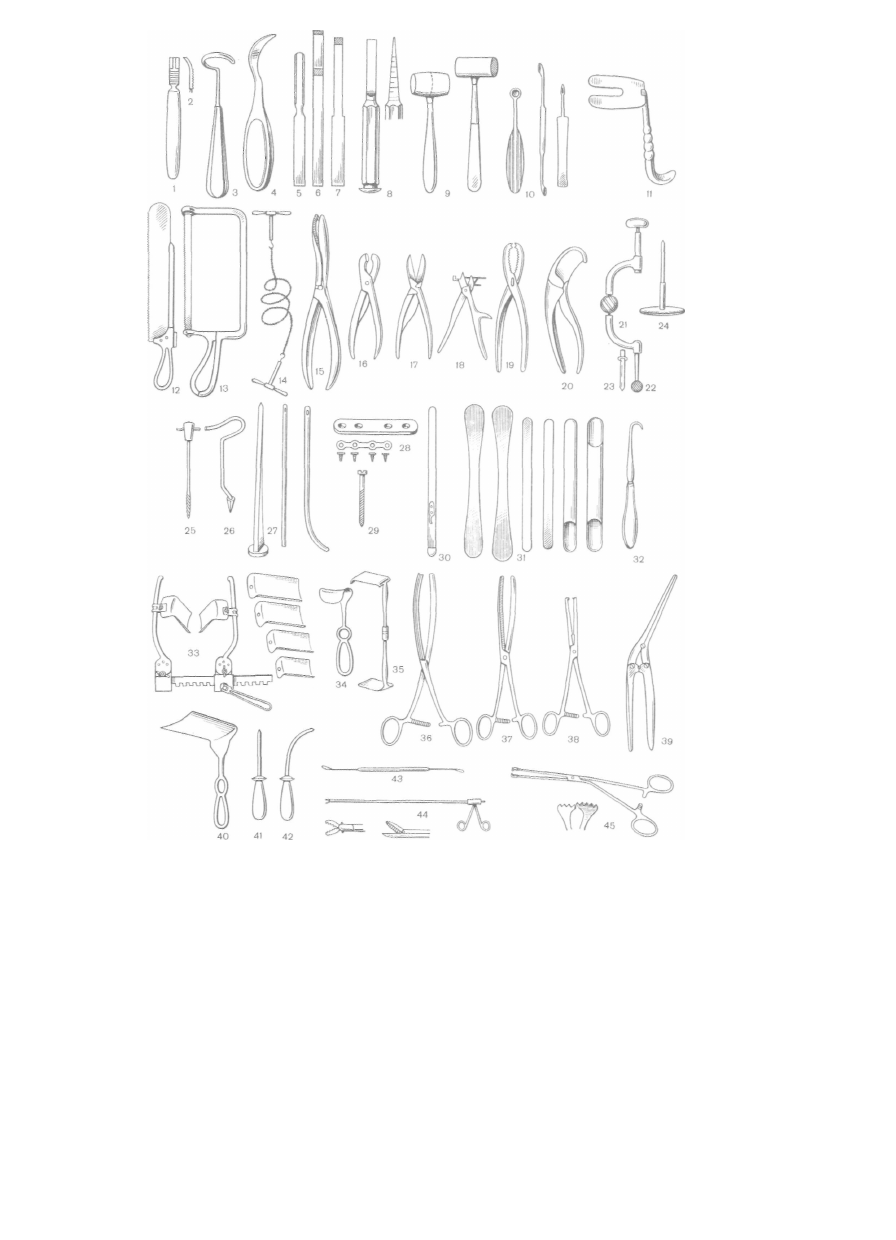

131.

Некоторые виды специального хирургического инструментария.

1,2 — распатор прямой и изогнутый Фарабефа; 3 — распатор реберный Дуайена; 4 — элеватор; 5—7 — долота; 8 — остео-

том; 9 — молотки; 10 — костные ложки; 11 — ретрактор; 12 — пила листовая; 13 — пила дуговая; 14 — проволочная пила

Джильи — Оливекрона; 15 — секвестральные щипцы; 16 — костные щипцы Люэра; 17 — костные щипцы Листона; 18 —

костные щипцы Дальгрена; 19 — костодержатель; 20 — реберные ножницы Дуайена; 21 — трепан ручной; 22 — фреза

шаровидная; 23 — фреза копьевидная; 24 — буравчик; 25 — сверло; 26 — перфоратор; 27 — штифты для остеосинтеза;

28, 29 — металлические пластинки и шурупы для остеосинтеза; 30 — проводник Поленова; 31 — шпатели мозговые; 32 —

222

костный однозубый крючок; 33 — ранорасширитель; 34 — зеркало угловое; 35 — зеркало С-образное; 36 — кишечный жом

эластический; 37 — кишечный жом раздавливающий; 38 — зажим Микулича; 39 — жом Пайера; 40 — зеркало печеночное;

41, 42 — троакары прямой и изогнутый; 43 — буж металлический печеночный; 44 — щипцы биопсионные; 45 — щипцы

лапчатые; 46 — зеркало пузырное; 47 — зеркало почечное; 48 — зажим Федорова; 49 — щипцы Левковича изогнутые; 50 —

щипцы ложечные; 51 — проводники для ретроградного введения катетеров; 52 — бужи уретральные; 53 — цистоскоп; 54 —

зеркало прямокишечное; 55 — зажим Люэра; 56 — ректороманоскоп; 57 — аппарат ПКС-25 для сшивания пищевода с киш­

кой или желудком; 58 — аппарат УКЛ-60 большой для ушивания корня легкого; 59 — аппарат  Н Ж К для желудочно-ки­

шечного анастомоза; 60—электродерматом с вращающимся ножом; 61 —аппарат для сшивания кровеносных сосудов;

62 — криозажим; 63 — криопинцет; 64 — установка УРСК-8-Н — ультразвуковой генератор и волноводы для рассечения и

соединения тканей.

223

в черепе просверливают путем вращения фрезы,

после чего пилу Джильи проводят между от­

верстиями по проводнику Поленова. Различают

фрезы копьевидные и шаровидные. Для удер­

жания мозга в полости черепа применяют осо­

бые крючки-шпатели.

Инструментарий, применяемый при операци­

ях на мочевых путях, разнообразен и специ­

фичен. Сюда относятся различные зеркала, ис­

пользуемые при операциях на почках и мочевом

пузыре. Для захватывания почечной ножки

применяются особые кровоостанавливающие

зажимы Федорова. Для извлечения камней из

почек и мочевого пузыря и удаления предста­

тельной железы служат всевозможные щипцы.

Для расширения мочеиспускательного канала

применяют расширители — бужи, для рассече­

ния уретры — уретротомы. Для выпускания мочи

пользуются различного рода катетерами: твер­

дыми металлическими, полужесткими синтети­

ческими и мягкими резиновыми. Для осмотра

мочевого пузыря употребляют смотровые и

катетеризационные цистоскопы, для осмотра

мочеиспускательного канала — уретроскоп.

К инструментам для операций на прямой ки­

шке относятся различные зеркала, позволяю­

щие расширить рану. Для захватывания гемор­

роидальных узлов применяются окончатые за­

жимы Люэра, для осмотра прямой кишки —

ректоскопы.

Новое в хирургическом оборудовании. Совер­

шенствование техники операций и современный

уровень хирургии неразрывно связаны с созда-

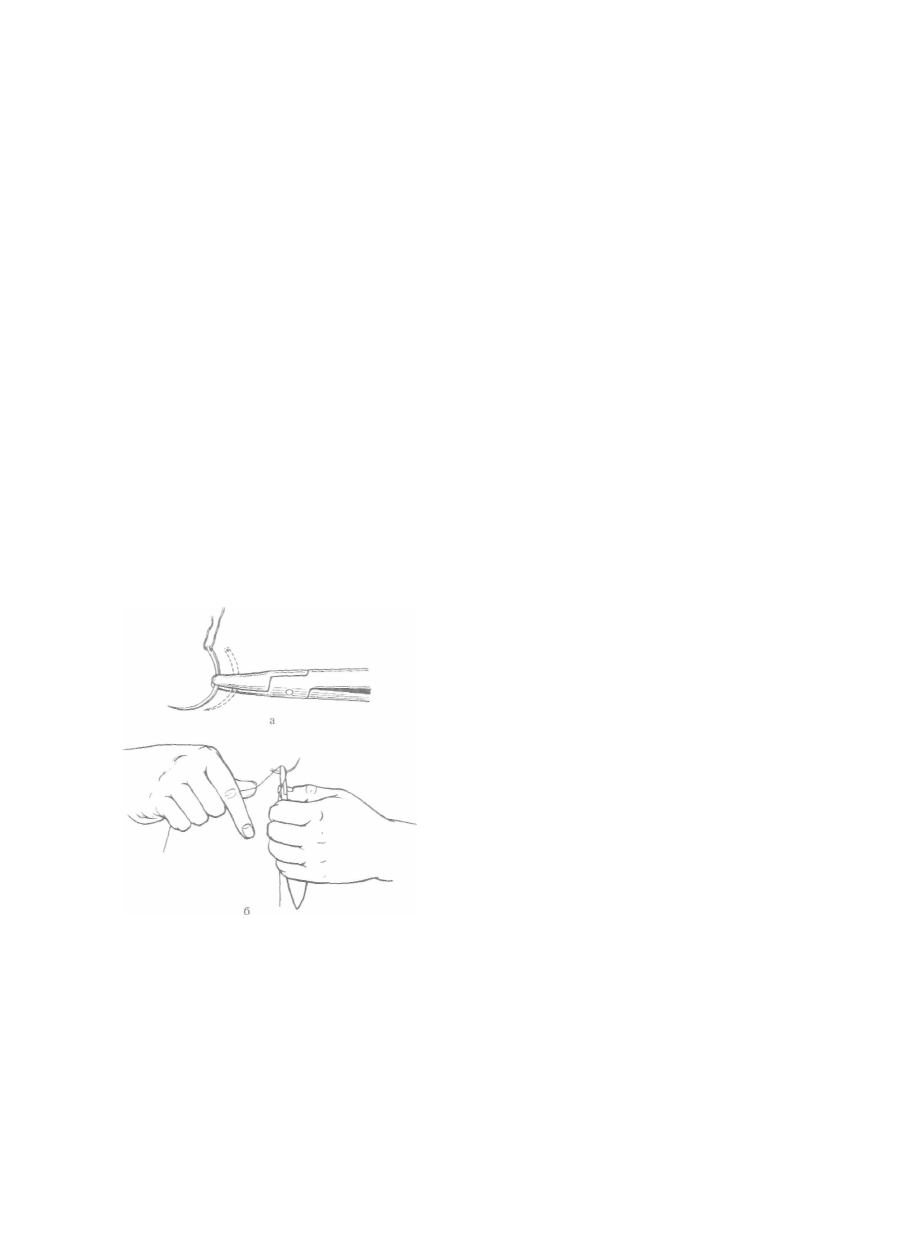

132.

Положение иглы в иглодержателе (а) и вдевание

нитки в иглу (б).

нием более сложной аппаратуры и совершен­

ствованием хирургического инструментария.

Так, появились механизированные инструменты

для разъединения тканей: электронож, электро­

трепан, электропила, ультразвуковой и лазерный

скальпели, криоскальпель, ультразвуковые фре­

зы и пилы.

Необходимость совершенствования методов

взятия крупных лоскутов кожи при пластике

по поводу обширных ожогов привела к созда­

нию электродерматомов, пневмодерматомов и

механизированных дерматомов с ручным приво­

дом. Электродерматомы нужны также для заго­

товки и консервации трупной кожи. Для сов­

ременных полостных операций характерны об­

ширные доступы, в том числе чрезгрудинные,

торакоабдоминальные и др., в связи с чем при­

менявшиеся ранее простые крючки, лопатки,

зеркала уже не могут удовлетворить хирургов.

На смену им пришли различные виды механи­

ческих ранорасширителей. Они не только более

мощные, но и лучше удерживаются в ране,

в них имеются органоудерживатели, вмон­

тированные устройства для освещения глубоких

участков раны, наконечники для отсоса жидкос­

ти из раны. Примерами таких конструкций

могут служить ранорасширитель мочевого пу­

зыря, ранорасширитель с оригинальным съем­

ным зеркалом для операции на желчных путях,

самоудерживающееся влагалищное зеркало.

Значительным достижением хирургической тех­

ники является создание сшивающих полуав­

томатов, соединяющих ткани с помощью танта­

ловых скобок, упрощающих выполнение опера­

тивных приемов и улучшающих их исход.

К ним относятся аппараты для наложения гаст-

роэнтероанастомоза (НЖКА), ушивания куль­

ти бронха (УКБ), ушивания культи желудка

(УКЖ), наложения пищеводно-кишечного со­

устья (ПКС).

Применение сшивающих аппаратов, механи­

зирующих хирургический шов, расширило

возможности хирургического лечения, улучшило

исходы операции, позволило создать ряд новых

методов лечения. Первенцем сшивающих аппа­

ратов явился аппарат для циркулярного сши­

вания сосудов конец в конец, разработанный

группой отечественных инженеров и врачей.

Позднее было создано около 25 новых моделей

сшивающих аппаратов для сосудов, нервов, ушка

сердца, артериального (боталлова) протока,

бронха, корня и ткани легкого, пищевода, же­

лудка, кишки, мочевого пузыря, роговицы, твер­

дой мозговой оболочки, костей, аппарата для

механической перевязки сосудов.

Среди сшивающих аппаратов наибольшее

распространение получил УКЛ-60. Первона­

чально аппарат использовался для ушивания

корня легкого целиком, но в настоящее время

224

он применяется не только при всех видах

резекций легких, но и для ушивания органов

желудочно-кишечного тракта и в хирургии

сердца при удалении аневризм.

В последнее время разработаны новые модели

вальвулотомов и расширителей для сердца. С

помощью этих инструментов можно расширить

суженное фиброзное кольцо, рассечь створки

клапанов сердца и одновременно измерить дав­

ление в полостях сердца до и после ликвидации

порока без дополнительных травматических

прокалываний сердечной стенки. Широкое

применение нашли в последние годы различные

конструкции электростимуляторов сердечной

деятельности, дефибрилляторов.

Для сосудистой хирургии наряду со сшиваю­

щими аппаратами созданы приспособления

Шпунга по типу щипцов, позволяющие накла­

дывать швы на сосуды любого диаметра,

лигатурой при восстановленном кровотоке;

кольца Донецкого; специальные инструменты

для извлечения эмболов, венэкстрактор, наборы

для транслюмбальной или трансторакальной

аортографии, сосудистые зажимы, различные

по форме, размерам и насечкам на губах,

с учетом особенностей строения и расположе­

ния сосудов. Для гомотрансплантации сосудов

разработаны установки, обеспечивающие лио-

филизацию и быстрое замораживание сосудов,

взятых от трупа.

Важным направлением совершенствования

хирургической аппаратуры является создание

аппаратов с использованием систем искусствен­

ного кровообращения. Назначение таких ап­

паратов может быть различным: обеспечение

кровообращения в организме при полностью

или частично выключенном сердце, при выклю­

ченных сердце и легких, для производства опе­

раций на сухом сердце, для осуществления

автономного искусственного кровообращения в

конечностях и некоторых внутренних органах

с целью их консервации перед трансплантацией.

ОБЕЗБОЛИВАНИЕ

Современные способы обезболивания предус­

матривают не только устранение боли, но и

управление основными функциями организма во

время операции и в ближайшее время после

нее.

Анестезиология располагает сложнейшими

методами управления функциями организма:

гипотермией, искусственной гибернацией, уп­

равляемой гипотензией и др.

В настоящее время ни один метод обезбо­

ливания в чистом виде не применяется и ос­

новой анестезиологии является комбинирован-

Из специализированных наборов инструмен­

тов следует отметить создание торакальных

наборов, куда входят до 60 типоразмеров ин­

струментов, часть из которых новой ориги­

нальной конструкции. Для остановки крово­

течения из сосудов мозга, мягких тканей по­

кровов черепа существуют кровоостанавли­

вающие зажимы различных типов, ложки-

кюретки и т. д. Имеются специальный набор

для церебральной ангиографии, аппараты для

стереотаксических операций по типу аппаратов

Купера, Шингеля, Фермана и отечественная

модель Поленова.

Для акушерско-гинекологической практики

из новых инструментов нужно отметить созда­

ние светящихся зеркал, оригинальных щипцов и

скобок Роговина. Кроме того, разработаны са­

моудерживающиеся операционные влагалищные

зеркала с держателями для пулевых щипцов,

инструменты для биопсий и др.

В области травматологии созданы поворотная

кровать для лечения больных с ожогами, пор­

тативный аппарат для репозиции костных от­

ломков, электрогипсорез для снятия гипсовых

повязок, электропилы и электродерматомы,

распылители лекарственных веществ, аппараты

для компрессионно-дистракционного остеосин-

теза, аппарат для механического сшивания

ключицы, аппараты для сшивания отломков

трубчатых костей при помощи металлических

скобок.

Наряду с этим ведутся поиски клеев для

склеивания костей и мягких тканей, разрабо­

тан аппарат для ультразвуковой сварки и резки

костей. В ортопедии созданы искусственные

суставы (средние и крупные).

За последние годы в хирургическую прак­

тику все больше начинают внедряться синте­

тические изделия и изделия из пластмасс. Они

экономичнее, прочнее, удобнее для стерилиза­

ции и обработки.

ное обезболивание, главный принцип которо­

го — индивидуальность выбора метода. Аппа­

ратный управляемый наркоз с релаксантами

является наиболее распространенным и одним

из лучших методов современного обезболи­

вания.

По месту воздействия на нервную систему

различают следующие виды обезболивания:

1) местное обезболивание; 2) проводниковую

анестезию; 3) спинномозговую анестезию;

4) перидуральную анестезию; 5) общее обез­

боливание.
