Методика программирования станков с ЧПУ - часть 18



69

Инструкции G90, G91,  G189 являются  модальными  и  относятся  к  той  же  группе

подготовительных функций, что и G190 G191.



Пример:

N10 G90                                    /Все размеры интерпретируются как абсолютные по

                                                   /отношению к активной нулевой точке.

N20 X100 Y100                         /Текущие абсолютные координаты составляют

                                                   / X100 Y100

N30 G91                                    /Все размеры интерпретируются как приращения к

                                                   /ранее достигнутым координатам.

N40 X50Y10                              /Абсолютные текущие координаты равны  X150 Y110.



С помощью инструкций  G190 и G191 можно определять размеры слово за словом как

абсолютные или относительные соответственно. Некоторые детали программирования,

относящиеся к  бесконечным осям, рассмотрены в связи с инструкциями  G150 и G151.



42.  Установка  значений  координат, -   G92.  Инструкцию  G92 можно  использовать  в

кадре  без  осевой  (координатной)  информации  или  с  осевой  информацией.   При

отсутствии  осевой  информации  все  значения  координат  преобразуются  в  систему

координат станка; при этом снимаются все компенсации (коррекции) и смещения нуля.

При наличии осевой информации указанные  значения координат становятся текущими.

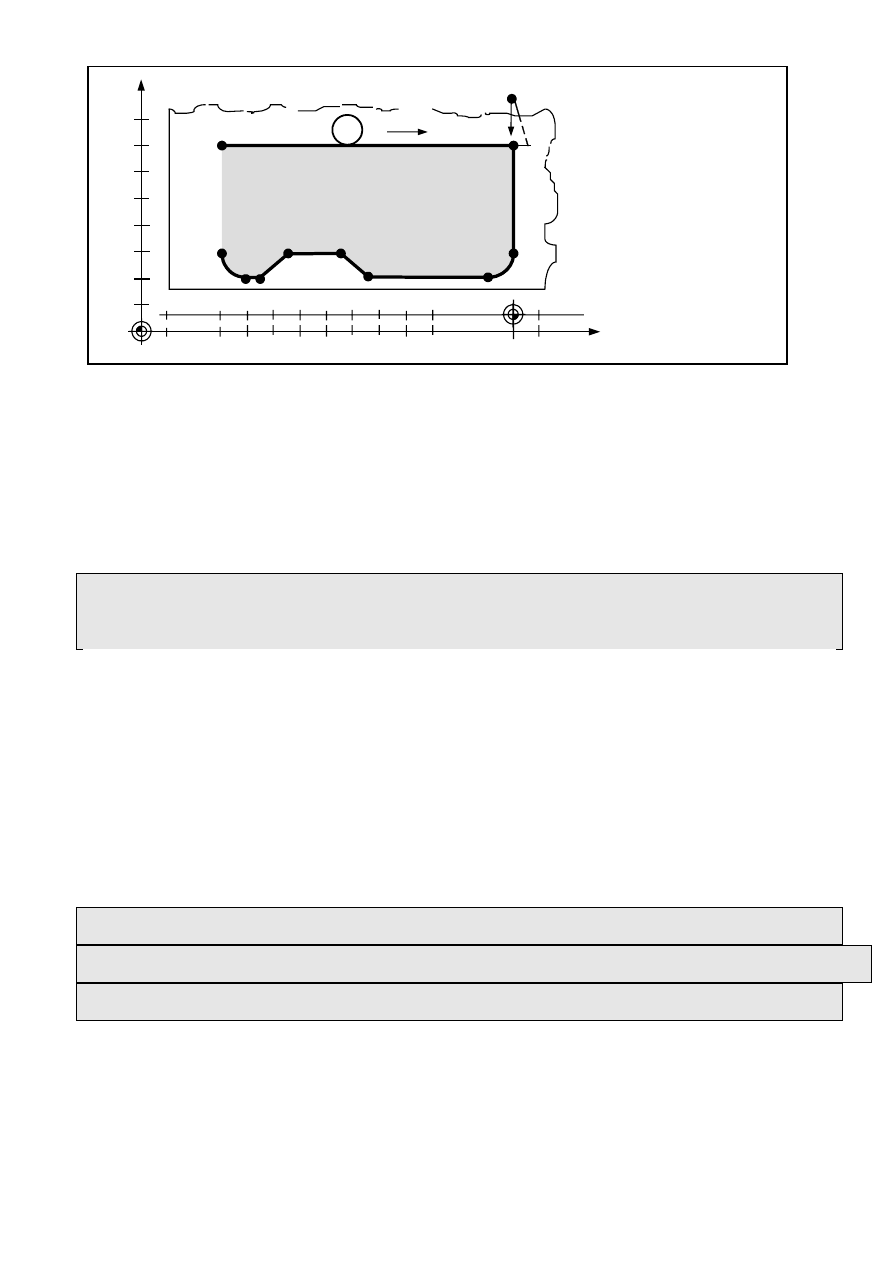

Инструкция   G92 не инициирует каких-либо перемещений (см. рис. 63).



Пример:

 N…G92 X0 Y0                                 /Текущие значения координат   X и Y

                                                           /устанавливаются в нуль. Текущее значение

                                                           /координаты Z остается неизменным.

 N…G92                                             /Снимаются коррекции и смещения нуля.



Инструкция G92 действует  в  рамках  одного  кадра.  В  том  же  кадре  могут  быть

запрограммированы  и  другие  функции;  но  те,  которые  не  содержат  адресов

перемещений.



70

+Y

+X

P0

P1

P2

P3

P4

P5

P6

P7

P8

P9

P10

80

70

60

50

40

30

20

10

10

20

30

40

50

60

70

80

90

100

110

120

130

140

150

160

10

20

-10

-20

-30

-40

-50

-60

-70

-80

-90

-100

-110

-120

-130

G90   F200
G01   X140     Y70
G92   X0
G01                Y30
G02   X -10     Y20    I-10
G01   X  55
          X -65     Y30
          X85       Y20
          X -100
G02   X -110   Y30     J10
G01                 Y70
          X5
          X0          Y80
G92
M30



Рис.63.

43. Программирование времени, -   G93.

При использовании инструкции G93 информация   F-слова интерпретируется как время

отработки кадра для линейной   (G01) или круговой  (G02, G03, G05) интерполяции. То

же относится и к программированию в полярных координатах.

Пример:

N10 G93 G01 X300 Z400 A50 B120 F60                /Линейная интерполяция в кадре

                                                                                 /осуществляется в течение 60 Сек.



 При  переходе  к  инструкциям  G94 или G95 функция  программирования  времени

сохраняется в памяти и восстанавливается вновь при  появлении инструкции  G93.



44. Программирование подачи в мм/мин, -  G94. Система ЧПУ интерпретирует     F-

слово как подачу в мм/мин.  Ограничения подачи определяются машинными

параметрами.

Пример:

N10 G01 G94 X200 Z300 F200                      /Подача равна 200 мм/мин.

N11 G04 F40                                                   /Выдержка времени равна 40 Сек.

N12 X300 Z400                                                        /Подача 200 мм/мин вновь активна



 При  переходе  к  инструкциям  G93 или G95 функция  программирования  подачи

сохраняется в памяти и восстанавливается вновь при  появлении инструкции  G94.

45.  Программирование  скорости  (подачи,  частоты  вращения)  с  адаптацией

ускорения, -  G194. Инструкция  G194 позволяет  ступенчато  изменять  активную



71

скорость  подачи  в  пределах  кадра.  Ускорение  адаптируется  таким  образом,  что

заданная  скорость  будет  достигнута  только  в  конце  кадра.  Это  позволяет

автоматически  получить  «мягкое»  изменение  скорости.  Аналогичным  образом  можно

менять  частоту  вращения  шпинделя  для  некоторых  специальных  траекторий.  В  этом

случае  частота  вращения  будет  линейно  изменяться  вдоль  траектории,  а

запрограммированная частота будет достигнута в конце кадра.



Пример:

N…G194 F100 X…Y…Z…                 /Скорость подачи будет возрастать в пределах

                                                                /кадра на 100 мм/мин при каждом шаге.

N…G194 F-50 X…Y…Z…                  /Скорость подачи будет убывать в пределах

                                                                /кадра на 50 мм/мин при каждом шаге.

N…G194…S1=100 X…Y…Z…          /Частота вращения первого шпинделя будет

                                                                /возрастать в пределах кадра на 100 об/мин

                                                                /при



 каждом шаге.

N…G194 F100 S2=150 X…Y…Z…   /В пределах кадра скорость подачи будет

                                                               /возрастать  на 100 мм/мин, а частота

                                                               /вращения  второго шпинделя будет

                                                               /возрастать на 150 об/мин.



46. Программирование скорости подачи в мм/об, -  G95.

Инструкция G95 заставляет  систему  ЧПУ  интерпретировать  последующие F-слова как

подачу в мм/об.

Пример:

N9    S2000 M4                                     /Частота вращения шпинделя против часовой

                                                              /стрелки равна  2000 об/мин.

N10 G01 G95 X200 Z300 F0.2           /Скорость подачи равна 0.2 мм/об.

N11 G104 F4                                        /Время выстоя равно четырем оборотам

                                                              /шпинделя.

N12 X300 Z400                                   /Скорость подачи   0.2 мм/об вновь активна.



Инструкция G95 является  модальной.  Значение  подачи  сохраняется  в  памяти  при

переключении  на  инструкции G93 или  G94  и  становится  вновь  активным  при

повторном выборе G95.



72

47.  Программирование  скорости  резания, - G97. Поддержание  постоянной

скорости резания, -   G196.  Инструкция G97 предполагает программирование частоты

вращения  шпинделя  с  помощью    S-слова.  Инструкция G196  инициирует  постоянную

скорость  резания  (в  мм/мин)  за  счет  изменения  скорости  той  оси,  которая  указана  в

машинных  параметрах.  При  смене  инструкций  с G196 на G97, S-слово  может  быть

опущено. В этом случае сохранится текущая частота вращения шпинделя.

48. Установка нуля для «модульных» (modulo) осей, т.е. линейных «бесконечных

осей», -   G105. Инструкция G105 устанавливает программный нуль для условно-

бесконечных осей с большими перемещениями. Для таких осей задают модуль

перемещения, по достижении которого координата оси сбрасывается в нуль.  Значение

модуля должно быть как можно большим; например, 20 м.  Система ЧПУ не допускает

программирования перемещений, превышающих модуль как в положительном, так и

отрицательном направлении. Пусть модуль равен 20 м., а отрицательное перемещение

равно -17м.  По достижении заданного перемещения, оно пересчитывается в

положительное +3м. (см.рис.64).

3,000
0,000

17,000
34,000

17,000
  0,000

  0,000
17,000

  0,000
17,000

0,000
0,000

G01 X -17 G01 X17 G01 X17

G01 X17

G105

G1 X -17

G1 X17

G1 X17

G1 X17

G105

20 m

20 m

20 m

17 m

17 m

17 m

20 m

20 m

0 m

0 m

3 m

G105

0,000
0,000

- в программе

Коорди-
ната
Остаток
пути

Перемещение в отрицательном
направлении от  X=17 до X= -17
(остаток X=3) без G105!

Перемещение в положительном
направлении с установкой модуля
 (G105)



Рис.64.



Пример:

N…G105                                    /Установка программного нуля для всех линейных

                                                    /«бесконечных осей».

N…G105 X200                          /Установка программного нуля для всех линейных

                                                    /«бесконечных осей» и перемещение по оси  X  в

                                                    /позицию 200 относительно нового нуля.
