(Г.22)

для проектируемой системы и


)

x

,

x

(

g

y

2

1

=

                                      (Г.23)

для этого элемента. Теперь представим, что элемент включен в систему

F

b

 таким образом, что его выходная переменная идентична одной из выход-

ных  переменных  F

b

,  скажем  переменной

v

n+i

.  Это  дает  структурированную

систему, схема которой показана на рисунке Г.11,б. Она состоит из двух под-
систем: одна — это данный элемент, а другая — модифицированная система
F

b

.  Структурированная  система  содержит  две  переменные  z

1

  и  z

2

,  не  входя-

щие  в  исходную  систему  F

b

.  Поскольку  в  этой  системе  переменные

v

n+i

  и

у



рассматриваются как идентичные, то функциональное уравнение

                                      f

n+i

(v

1

, v

2

, ..., v

n

)=g(x

1

, х

2

)

(Г.24)

должно выполняться. Решение этого уравнения представляет собой две

функции

                                              x

1

=h

1

(v

1

, v

2

,..., v

n

)

,                                    (Г.25)

                                              x

2

=h

2

(v

1

, v

2

, ..., v

n

)

.

Чтобы  эти  функции  были  решением  уравнения  (Г.24),  это  уравнение

должно,  разумеется,  выполняться  при  подстановке  данных  функций  вместо
переменных

х

1

 и

х

2

. Поскольку в данном случае считается, переменные

х

1

,

х

2



идентичны новым переменным

z

1

 и

z

2

 (смотри рисунок Г.11,б), то можно пе-

реписать уравнение (Г.25) следующим образом:

                                              z

2

=h

2

(v

1

, v

2

, ..., v

n

)

.                                     (Г.26)

Обычно  решений  уравнений  (Г.24)  может  быть  много.  Следовательно,

основная проблема состоит в выборе одного решения. Прежде всего, множе-
ство решений сокращается за счет решений, не удовлетворяющих заданным
структурным ограничениям. Кроме того, ищутся такие решения, для которых
функции

h

1

,

h

2

 зависят от как можно меньшего числа переменных

v

1

,

v

2

,...,

v

n

.

В самом деле, чем меньше это число, тем сильнее декомпозиция и тем легче
при  необходимости  осуществлять  дальнейшую  декомпозицию  функций

h

1

,

h

2

. И, наконец, оставшиеся решения упорядочиваются относительно целевых

критериев и те решения, которые оказываются худшими по всем критериям
(или  их  подмножество),  выбираются  как  основа  для  продолжения  процесса
декомпозиции.

Шаг  декомпозиции,  изображенный  на  рисунке  Г.11,б,  должен  быть  по-

вторен для всех выходных переменных

v

n+i

,

v

n+2

,...,

v

n+m

 и, если нужно, для но-

вых переменных

z

1

,

z

2

,..., введенных в процессе декомпозиции. Декомпозиция

прекращается  в  тех  случаях,  когда  все  новые  переменные  становятся  иден-
тичны входным переменным

v

1

,

v

2

,...,

v

n

. Понятно, что на каждом шаге деком-

позиции нужно испытывать новые элементы и сравнивать их возможные де-
композиции.



256



Многошаговая  декомпозиция  показана  на  рисунке  Г.12.  Для  простоты

используется  только  один  тип  элементов,  тот,  что  изображен  на  рисунке
Г.11,а. На рисунке Г.13 приведены эффективные типы декомпозиций систе-
мы с одной выходной переменной на элементы с двумя входными перемен-
ными и одной выходной.

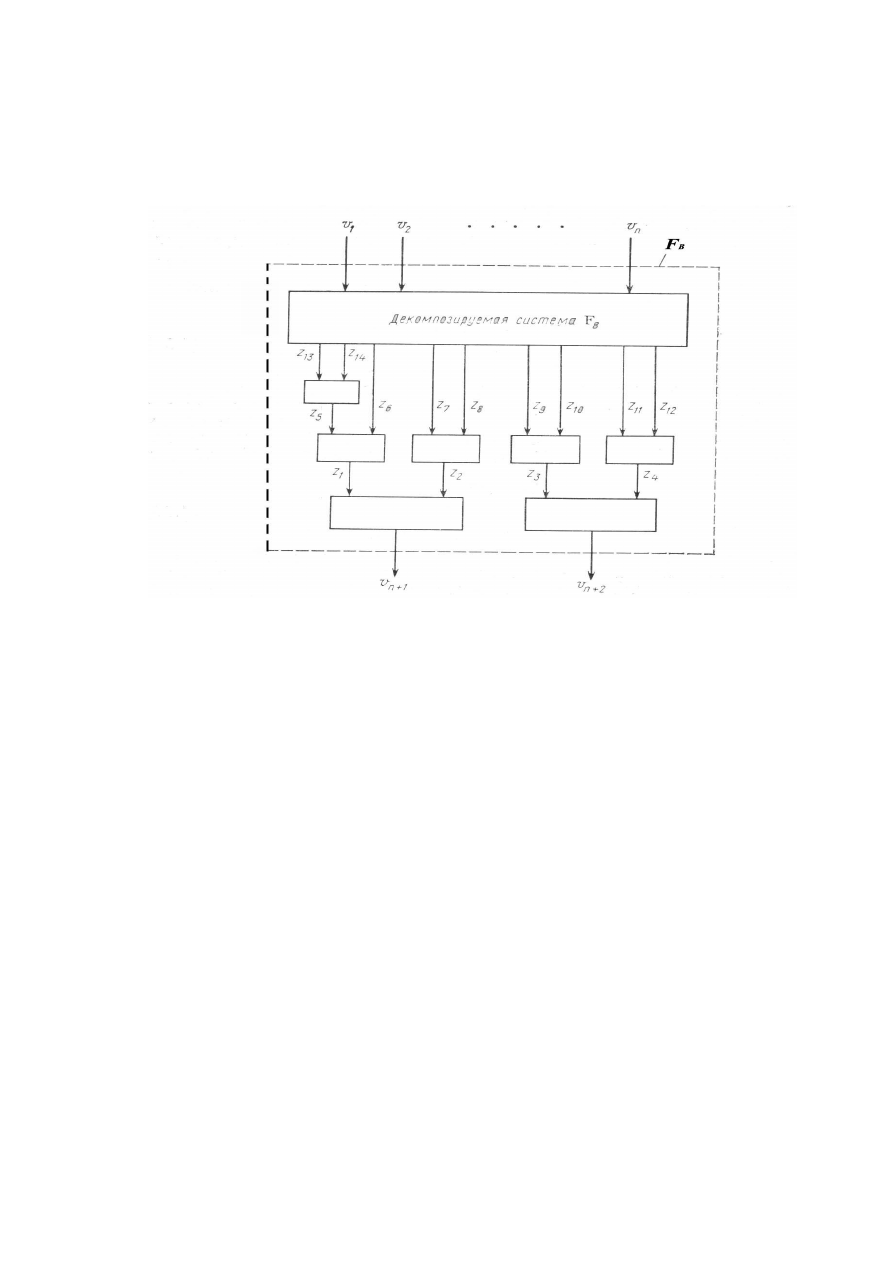

Рисунок Г.12. Пример возможной ситуации после семи шагов деком-

позиции



Показаны все типы декомпозиций для

n

= 3, 4, 5, 6, для которых на каж-

дом  шаге  декомпозиции  новые  переменные  зависят  от  непересекающихся
подмножеств  входных  переменных,  унаследованных  от  предшествующей  де-
композиции. Это наиболее подходящие типы декомпозиций. Числа на рисун-
ке Г.13 — это количество входных переменных, от которых зависят соответ-
ствующие выходные или промежуточные переменные.

Легко  видеть,  что  вычислительная  сложность  задачи  проектирования  с

ростом числа входных и выходных переменных проектируемой системы рас-
тет  очень  быстро.  То  же  происходит  и  с  ростом  числа  возможных  типов
элементов. Так, например, при

п

входных переменных и

т

выходных и од-

ном типе элементов с двумя входными переменными и одной выходной число
эффективных  шагов  декомпозиции,  показанных  на  рисунке  Г.13,  равно
произведению

(п

—1)

m

,  а  для

е

типов  элементов

(е≥2)

оно  равно  уже

m

)

n

(

e

1

−

 с  каждой  декомпозицией,  разумеется,  связано  решение  соответствую-

щего  функционального  уравнения,  оценка  и  сравнение  его  решений  и  отбор
наиболее перспективных из них с точки зрения всего проекта.

Есть два основных способа сделать обозримой задачу проектирования.
Один из них — представление общего задания в виде иерархии частных



257

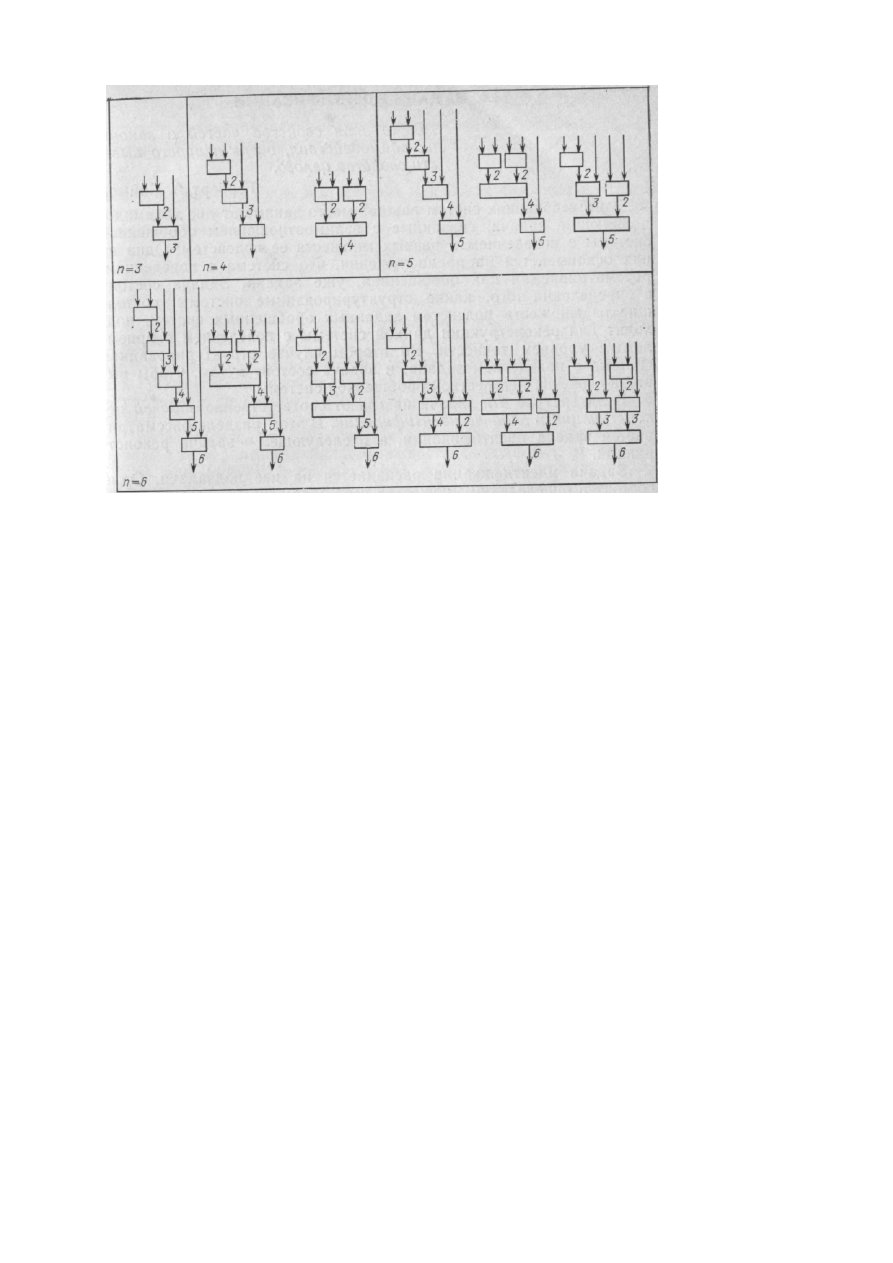

Рисунок Г.13 - Примеры декомпозиций, основанных на элементах с двумя

входными и одной выходной переменной

заданий таким образом, чтобы на каждом уровне иерархии сложность про-
ектирования была относительно небольшой. Подобная организация имеет не-
которые дополнительные преимущества, связанные с надежностью, тестируе-
мостью и восстанавливаемостью. Другой способ уменьшения сложности про-
ектирования  состоит  в  ослаблении  целевых  критериев.  Вместо  того  чтобы
требовать получения оптимального проекта, соглашаются на «хороший» или
«приемлемый».  Такой  подход  к  проектированию  систем  позволяет  использо-
вать эвристические методы.

Из-за большого числа возможных типов элементов оказывается слиш-

ком  сложным  включить  в  УРСЗ  различные  конкретные  типы  проектирова-
ния,  основанные  на  определенных  алгебрах  или  типах  функциональных
уравнений.  Поэтому  УРСЗ  должен  служить  источником  информации  для
пользователя.  Если  для  задачи  проектирования,  заданной  пользователем,
имеется некий определенный метод проектирования, УРСЗ должен предоста-
вить  пользователю  исчерпывающую  информацию  об  этом  методе.  Средства
УРСЗ для решения проблемы проектирования на уровне структурированных
систем должны разрабатываться, в рамках общего подхода к декомпозиции
как  оптимизации  (для  небольших  задач)  или  как  средства  удовлетворения
требований (основанного на соответствующих эвристических методах).
