Хирургия повреждений сердца при раневой политравме и шоке - часть 12

92

а б

Рис. 6.3. Электрокардиограмма больного Ж., 33 лет

(ист. бол., № 4224/85 г.);

а — снижение вольтажа зубцов; б — восстановление вольтажа.

признаки Рубцовых изменений в области верхушки сердца

(тот же больной, осмотр через 6 месяцев)

группой не выявлено, хотя в литературе имеется указание

[24, 425] об информативности данного метода обследования

таких больных.

Таким образом, отдаленные результаты наблюдений под­

тверждают, что лица, перенесшие ранения сердца, не явля­

ются социально неперспективной группой больных. Трудо­

способность имеет особое значение в оценке результатов

хирургического лечения ранения сердца. К прежнему труду

после таких операций возвращаются в среднем 80% опериро­

ванных, 15% переходят к облегчённому труду и 5% оставляют

предыдущую работу.

93

По результатам нашего обследования вернулись к работе 37

оперированных (77,1%), 8 (16,7%) выполняют облегченную ра­

боту и лишь 3 человека (6,2%) не работают, причем двое из них

вышли на пенсию.

Учитывая достаточно большую частоту ранений сердца, сле­

дует признать целесообразным организацию систематического

диспансерного наблюдения за этой группой больных.

•

'

.

•

Гляяя 7

ЭКСПЕРИМЕНТАЛЬНОЕ МОДЕЛИРОВАНИЕ

РАНЕНИЙ СЕРДЦА

Даже с учетом богатой истории применения биологических

моделей, современные пути и средства моделирования в хирур­
гии используются далеко не полностью. Как указывает Шали­

мов С.А. и соавторы (1989), экспериментальное моделирование
и создание новых инструментов позволяют использовать каче­

ственно новые и более совершенные приемы для решения слож­
ных задач, направленных на снижение детальности у пострадав­

ших с ранением сердца [108].

Для понимания ряда факторов, сопровождающих ранения

сердца у людей (наличие раны сердца с массивным струйным

кровотечением, выраженная тяжесть состояния, сложность дос­

тижения гемостаза и ушивания раны сердца), нами осуществлен

эксперимент, который называется модельным, то есть адекват­

ным механогенезу ранения сердца [114].

Разработка способов и устройств для воспроизведения

и достижения гемостаза при ранениях сердца

Воспроизведение ранений сердца в эксперименте у собак не

может быть осуществлено ни одним из известных ранящих ору­

дий, прежде всего из-за отсутствия возможности определения

глубины и размера раны сердца. В связи с изложенным, нами
разработано устройство — кардиотом для нанесения ран различ­

ной глубины и размеров, в любом отделе сердца и в различных
направлениях по отношению к передней грудной стенке. Конст­
рукция инструмента позволяет иметь доступ к различным отде­

лам сердца, наносить ранение с учетом размеров сердца живот­

ного и расположения коронарных сосудов. Общий вид кардиотома
представлен на рис. 7.1.

Регулировку длины лезвия, фиксацию движущейся части кар­

диотома обеспечивали имеющимся на боковой поверхности бин­

том. После предварительной установки необходимой длины лез­

вия и силы травматического воздействия, устройство подводили

к поверхности работающего сердца. Направляющий стержень

95

отводили к задней части. При этом срабатывает ударник, с си­

лой выдвигая лезвие, в результате чего наносится ранение серд­

ца. Регулятор длины лезвия и глубины ранения одновременно

служит и прицельньм штативом. На разработанное устройство
получено удостоверение на рационализаторское предложение
№ 162 от 24.06.1985 г., выданное ХИОНХ АМНУ. Применение

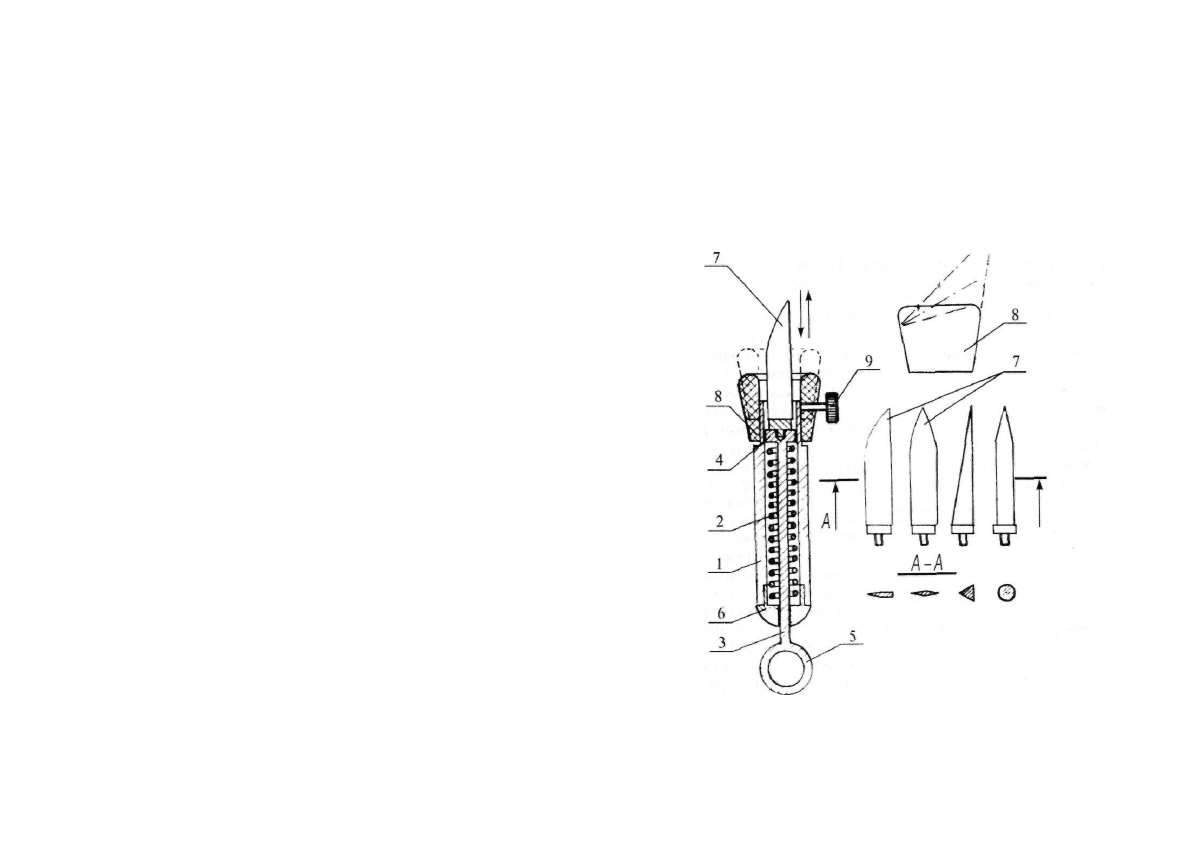

Рис. 7.1. Общий вид кардиотома: I — корпус; 2 — пружина ударника:

3 — направляющий стержень; 4 — держатель лезвия; 5 — кольцо

ударника; б — крышка корпуса; 7 — сменное лезвие; 8 — регулятор

длины лезвия; 9 — фиксирующий винт.

96

разработанного кардиотома обеспечило завершенность создания

экспериментальной модели ранения сердца.

Ушивание раны сердца и в настоящее время остается весьма

сложным хирургическим вмешательством, что связано с просруз-

ным, подчас неуправляемым кровотечением, а также тяжелым

состоянием и угрозой смерти больного, что крайне ограничивает

время хирурга для принятия единственно правильного решения.

Анализ литературы и проведенный патентный поиск не по­

зволили выявить устройств, обеспечивающих оперативное лече­
ние ранений сердца с их помощью. В связи с этим нами разрабо­

таны способ и устройство для обеспечения надёжного

инструментального гемостаза при ранениях сердца.

Целью разработки было обеспечение точности наложения

швов, достижение временного стабильного гемостаза, направ­

ленного на уменьшение кровопотери и сокращение времени опе­

ративного вмешательства.

Было изготовлено три вари­

анта действующих макетов ус­

тройств. В ходе экспериментов
установлено, что устройство

для остановки кровотечения из

раны сердца (вариант 1), изго­

товленное из обычного крово­
останавливающего зажима

(рис. 7.2), содержащее две шар-
нирно закреплённые бранши с
кольцами и рабочими губками
и выемками — уступами для

фиксации в полости сердца, не

полностью обеспечивает вре­
менный гемостаз. После введе­
ния устройства в раневой канал

сердца отмечено стойкое исте­

чение крови из раны. Недостат­
ком инструмента является фор­
ма его губок, пропускающих

струйное кровотечение. Указан­

ным устройством невозможно

Рабочая часть

Шарнирные

соединения

Базовая часть

к ро вооста н а alи-

вающего зажима

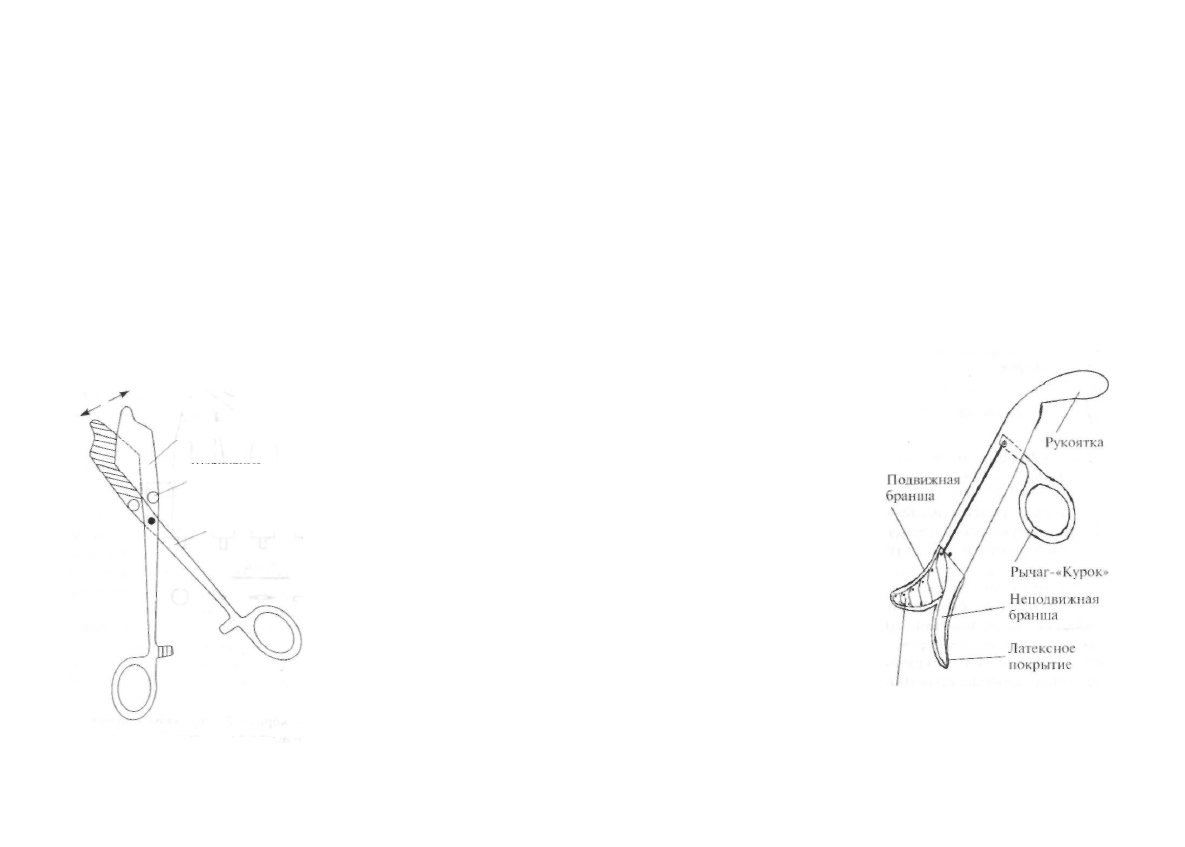

Рис. 7.2. Инструмент для

остановки кровотечения

из раны сердца (вариант 1).

97

добиться полного гемостаза, что подтверждено серией экспери­

ментов на собаках.

Вариант 2 устройства для гемостаза представляет собой инст­

румент, имеющий рукоятку в виде трубки, оканчивающуюся бран-

шами. Одна бранша неподвижная, изогнутой формы, вторая —
подвижная, выполненная из шарнирно соединенных между со­

бой отдельных ячеек. Подвижная бранша кинематически связа­

на тягой с «курком» — рычагом, расположенным у основания
рукоятки. После введения рабочей части устройства в раневой

канал натяжением тяги отводят подвижную браншу, в результате

чего происходит разведение бранш, обтурация раны и фиксация
участка миокарда вместе с раной сердца. Для безопасности вве­

дения в полость сердца и герметизации раны миокарда рабочая

часть устройства покрыта ла-
тексной резиной (рис. 7.3).

Данный вариант устройства

также не обеспечивал устойчи­

вого гемостаза.

В следующем устройстве

(вариант 3) был использован
принцип обтурации раневого
канала сердца введением рабо­
чей части, выполненной в виде

усеченного у верхушки конуса
с косым резьбовым шагом. Вы­

полненный объемным, конус

фиксируется в патрон и кре­

пится посредством шарового

соединения к ручке-держателю,

что дает возможность крутя­
щим движением по часовой
стрелке винтообразно вводить,
а после наложения швов — из­

влекать устройство также вин­

тообразно, но уже против ча­
совой стрелки (рис. 7.4.). Од­

нако указанное устройство

также оказалось недостаточно

эффективным для гемостаза.

Сегментарные ячейки

Рис. 7.3. Инструмент для оста­

новки кровотечения из раны

сердца (вариант 2)

98

Резьбовый шаг

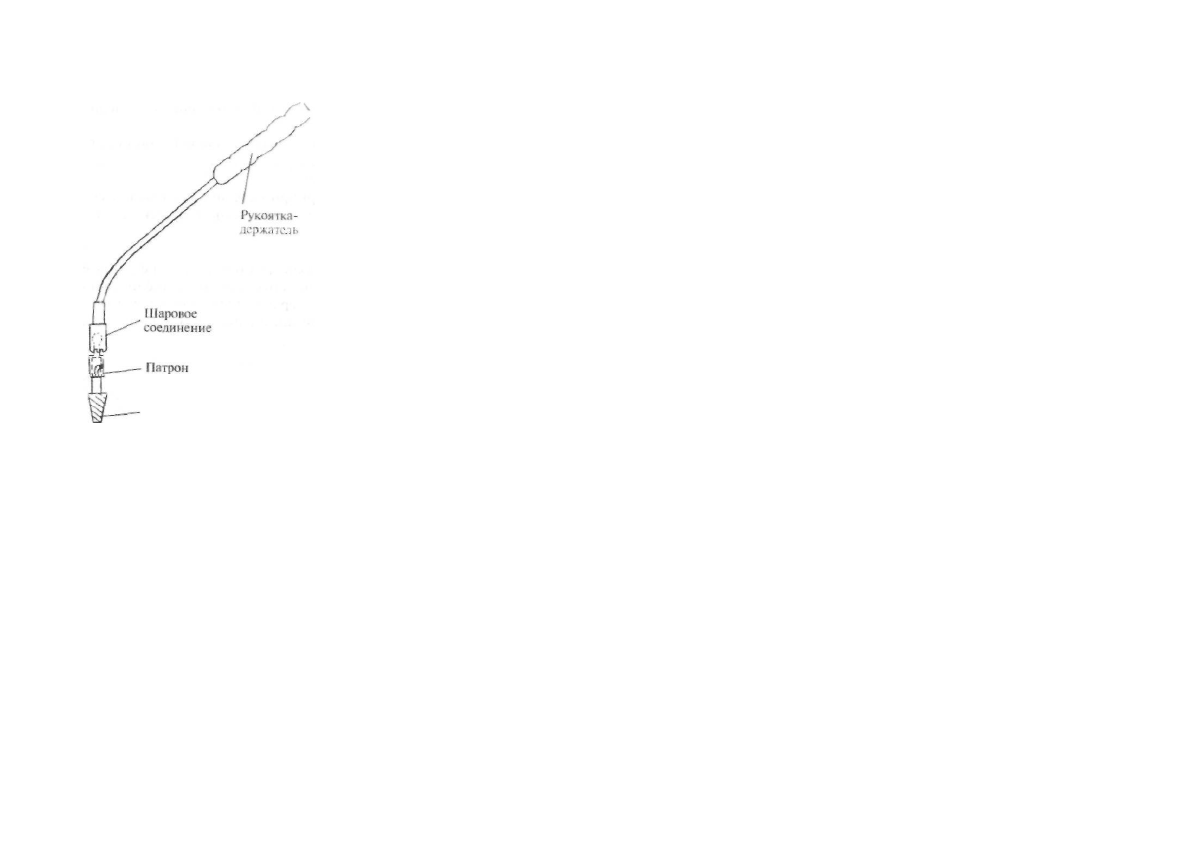

Рис. 7.4. Инструмент для оста­

новки кровотечения из рана

сердца (вариант 3)

В связи с тем, что перечис­

ленные варианты инструментов
для остановки кровотечения из

раны сердца имели ряд недо­

статков, решено было остано­

виться на устройстве, прошед­

шем апробацию в эксперименте

и соответствующем всем требо­
ваниям обеспечения гемостаза

при ранениях сердца. Устрой­

ство защищено авторским сви­

детельством СССР № 1324650,

выданным ВНИИГПЭ 22 мар­

та 1987 года.

В указанном устройстве по­

ставленная цель достигалась
обтурацией раневого канала ра­
бочей частью инструмента, ко­

торая вводилась и фиксирова­
лась в полости сердца.

Сближение краев раны до­

стигалось сведением подвиж­

ных губок устройства, после чего у углов раны накладывали швы.

Затем рабочую часть извлекали, швы затягивали. При необходи­

мости накладывали дополнительный шов на центральную часть

раны.

В устройство, содержащее две шарнирно закреплённые бран­

или с кольцами и рабочими губками, снабженными игольчатыми

захватами, между рабочими губками дополнительно введен труб­

чатый проводник, в котором закреплена продольно перемещаю­
щаяся рабочая часть — крючок с оливой на конце. На противо­
положной стороне проводник снабжен фиксатором и тягой,
кинематически связанной с рабочей частью. Бранши выполне­
ны изогнутыми, а рабочие губки дополнены двумя вакуумными
«присосками» со щелевидным сечением, при этом расстояние
между внешними поверхностями последних выбрано не более

20 мм и не менее 10 мм.

99

Использование в описанном способе принципа обтурации

раневого канала позволяет произвести ушивание раны без оста­
новки сердца.

Рабочая часть устройства обеспечивает достижение двух ос­

новных целей: остановку кровотечения (гемостаз) и фиксацию

раны сердца, что повышает точность наложения швов. Реализа­

ция этого осуществляется рабочей частью, фиксированной внут­

ри рани и обтурирующей её просвет в результате подтягивания и

вывихивания сердца.

Указанные манипуляции приводят к тому, что раневой канал

деформируется (растягивается в направлении натяжения и изги­

бается), противоположные стенки плотно охватывают рабочую

часть, что уменьшает просвет раневого канала за счет деформа­
ции мышечных волокон миокарда и обеспечивает надёжный
гемостаз.

Обтурация раневого канала и фиксация раны осуществляет­

ся в кратчайшее время, поскольку выполняющая эти функций
рабочая часть устройства не требует подготовительных манипу­

ляций.

Основная нагрузка при обтурации и фиксации раны прихо­

дится на рабочую часть, поэтому сближение краев раны сжима­

ющими губками инструмента не несет дополнительных нагру­

зок, а влияние сердечных сокращений сводится к минимуму.

В связи с вышеизложенным, нами изучены варианты де­

формации раневого канала, которая определяется взаимодей­
ствием двух факторов: механической нагрузкой и биомехани­

кой миокарда.

Как известно, миокард состоит из трех слоев мышц: на­

ружного — продольного, среднего — циркулярного и внутрен­

него — продольного. Волокна их ориентированы в разных на­
правлениях.

При подтягивании раны сердца кверху раневой канал растяги­

вается и изгибается, а различия в направлении мышечных волокон

приводит к сложной деформации канала; наружный слой, напри­

мер, растягивается в направлении вершины, средний — в перпен­

дикулярном, а внутренний — под углом к среднему [52, 263].

Комбинация сложных перемещений слоев приводит к плот­

ному охвату рабочей части устройства.
