Фрезерная обработка на станках с ЧПУ - часть 7

27

Деталь – Крышка  (рис.3.28).  Заготовка  отфрезерована  в  размер 210*100 на

универсальном  станке,  т.к.  на  станке  с  ЧПУ  эта  операция  представляется

нецелесообразной  из-за  большого  количества  установов.  Обработка  ведётся  в

соответствии с технологией на 3-ёх координатном фрезерном обрабатывающем центре с

ситемой ЧПУ Fanuc 0i-MB.

За 0 в плоскости X-Y взят левый нижний угол, а по оси Z – верхняя поверхность

детали.

%

O0001 (752141-123)

Номер программы.

N100 G95

Включение функции программирования

подачи в мм/об.

(T1  D20.)

(T2  D5.)

(T4  D12.)

(T5  D4.2)

(T7  D5.)

(OVERALL MAX - Z50.)

(OVERALL MIN - Z-9.479)

Комментарии.

N102 G00 G17 G21 G40 G80 G90

Отмена всех коррекций и задание

начальных условий программирования.

См. рис.3.29

28

Рис.3.29

N104 T1 M06

Смена инструмента (магазин тип «зонтик»).

N106 (MAX - Z50.)

N108 (MIN - Z-3.)

N110 G00 G90 G55 X-2.455 Y117.136 S8000

M03

Включение шпинделя. Задание системы

координат G55.

N112 G43 H1 Z50. M08

Включение коррекции на длину

инструмента.

N114 Z5.

N116 G01 Z0. F.24

N118 Y102.136

N120 X212.21

N122 Y-2.136

N124 X-2.455

N126 Y102.136

N128 X10.545 Y89.136

N130 X199.21

N132 Y10.864

N134 X10.545

N136 Y89.136

N138 X23.545 Y76.136

N140 X186.21

N142 Y23.864

N144 X23.545

N146 Y76.136

N148 X36.545 Y63.136

N150 X173.21

N152 Y36.864

N154 X36.545

N156 Y63.136

N158 X49.545 Y50.136

N160 X160.21

N162 Y49.864

Фрезерование верхней плоскости детали.

29

N164 X49.545

N166 Y50.136

N168 Y117.136

N170 G00 Z50.

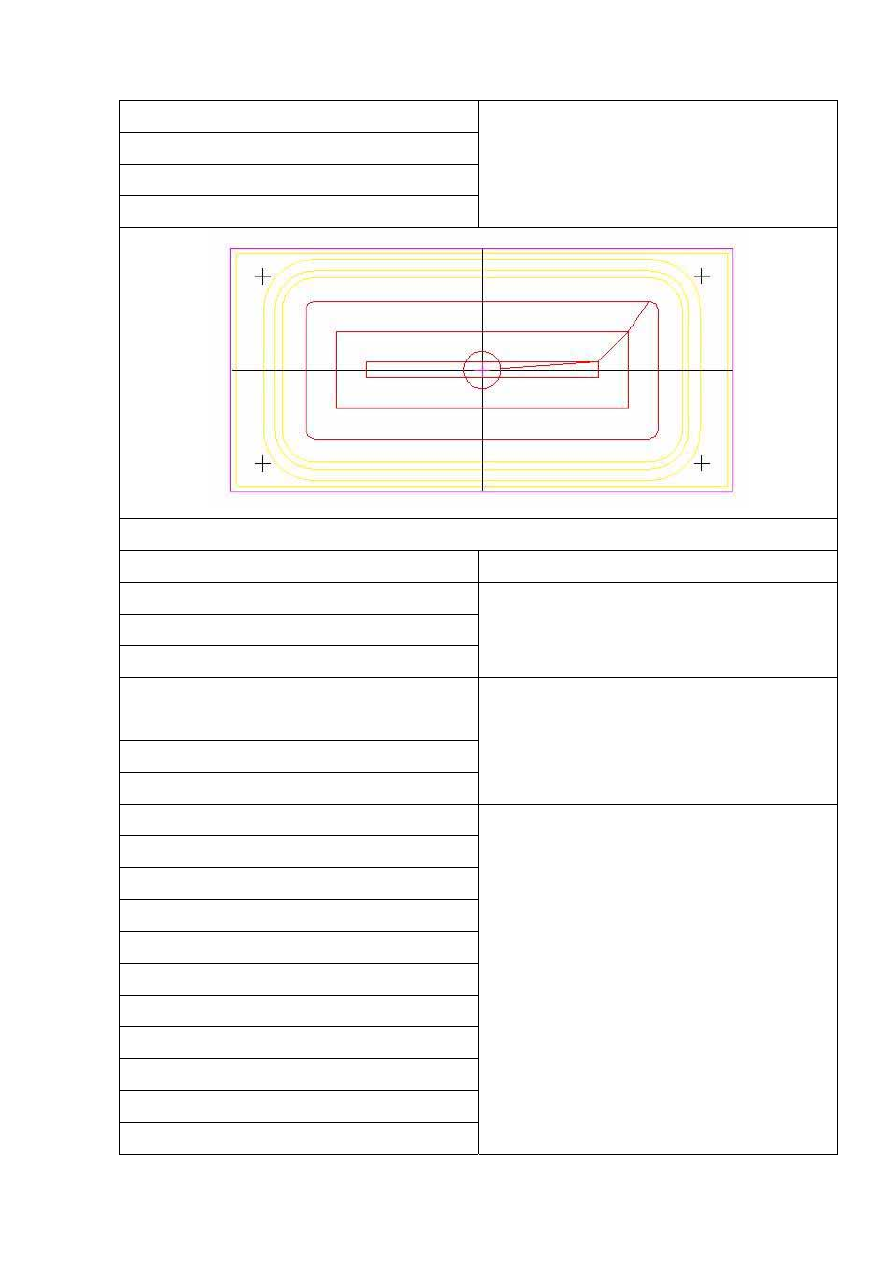

Рис.3.30

См. рис. 3.30

N172 X109.733 Y56.45

N174 Z5.

N176 G01 Z1. F.12

Подход к точке врезания в карман.

N178 G02 X100.267 Y43.55 Z-.757 I-4.733 J-

6.45

N180 X109.733 Y56.45 Z-2.515 I4.733 J6.45

N182 X112.98 Y50.564 Z-3. I-4.733 J-6.45

Врезание по спирали на Z-3.

N184 G01 X154.5 Y53.5 F.24

N186 X55.5

N188 Y46.5

N190 X154.5

N192 Y53.5

N194 X167.5 Y66.5

N196 X42.5

N198 Y33.5

N200 X167.5

N202 Y66.5

N204 X176.5 Y79.5

Фрезерование кармана.

30

N206 X33.5

N208 G03 X29.5 Y75.5 R4.

N210 G01 Y24.5

N212 G03 X33.5 Y20.5 R4.

N214 G01 X176.5

N216 G03 X180.5 Y24.5 R4.

N218 G01 Y75.5

N220 G03 X176.5 Y79.5 R4.

N222 G00 Z50. M09

N224 M05

Отключение шпинделя.

N226 G91 G28 Z0.

Отход на Z0 в машинной системе

координат.

N228 M01

Условный останов программы.

Рис. 3.31

См. рис. 3.31

N230 T2 M06

Смена инструмента.

N232 (MAX - Z50.)

N234 (MIN - Z-3.)

N236 G00 G90 G55 X70.029 Y95. S8000 M03 Включение шпинделя. Задание системы

координат G55.

N238 G43 H2 Z50. M08

Включение коррекции на длину

инструмента.

N240 Z5.

N242 G01 Z0. F0.02

N244 G41 D2 X104.319 Z-3. F.02

Врезание под углом на Z-3.
