Фрезерная обработка на станках с ЧПУ - часть 5

19

G86

Цикл растачивания.

G87

Цикл обратного растачивания.

G88

Цикл растачивания.

G89

Цикл растачивания.

G90

Программирование в абсолютных величинах.

G91

Программирование в приращениях.

G92

Сдвиг  текущей  системы  координат  или  ограничение

максимальной частоты вращения шпинделя.

G94

Подача в мм / минуту.

G95

Подача в мм / оборот.

G96

Функция постоянной скорости резания.

G97

Функция постоянной частоты вращения шпинделя.

G98

Возврат к начальной точке в постоянном цикле.

G99

Возврат к точке R в постоянном цикле .

Список дополнительных функций М для станка Leadwell MCV-1100 c системой ЧПУ

Fanuc 0i-MB.

М Код

Функция

М0

Остановка программы.

М1

Остановка по требованию.

М2

Конец программы.

М3

Включение вращения шпинделя по часовой стрелке.

М4

Включение вращения шпинделя против часовой стрелки.

М5

Остановка шпинделя.

М6

Автоматическая смена инструмента.

М7

Включение обдувки воздухом.

М8

Включение охлаждения СОЖ.

М9

Выключение охлаждения.

М10

Отключение обдувки воздухом.

М11

Зажим инструмента.

М12

Разжим инструмента.

20

М13

Включение вращения шпинделя по часовой стрелке

совместно с включением СОЖ.

М14

Включение вращения шпинделя против часовой стрелки

совместно с включением СОЖ.

М15

Включение СОЖ для смыва стружки в поддон.

М19

Ориентация шпинделя.

М21

Включение зеркального отображения программы вдоль

оси X.

М22

Включение зеркального отображения программы вдоль

оси Y.

М23

Отключение зеркального отображения программы.

М29

Включение режима жёсткого резьбонарезания.

М30

Конец программы с возможностью одновременного

отключения питания станка.

М52

Перемещение магазина на позицию вправо.

М53

Перемещение магазина на позицию влево.

М70

Инициализация магазина.

М71

Опускание активного кармана магазина.

М72

Поворот манипулятора магазина на 60º.

М73

Разжим инструмента.

М74

Поворот манипулятора магазина на 120º.

М75

Зажим инструмента.

М76

Поворот манипулятора магазина на 180º.

М77

Поднятие активного кармана магазина.

М98

Вызов подпрограммы.

М99

Возврат в основную программу.

21

3.4 Применение CAM систем в программировании.

Разделим  все  виды  фрезерной  обработки  по  количеству  одновременно

программируемых осей.

1. Простейший уровень – 2 или 2.5 оси. Основные операции – это обработка по контуру,

выборка кармана и сверление отверстий. В данном случае программируются перемещения

по  осям X, Y и  позиционирование  по  оси Z. Существует  достаточно  большой  класс

деталей,  для  обработки  которых  достаточно  только  этих  операций.  Большое  количество

программных  пакетов  справляется  с  такими  задачами  хорошо.  Например,  программа

MasterCam (MC) имеет  модуль Mill для  фрезерования.  Рассмотрим  основные  действия

технолога, работающего в данной системе.

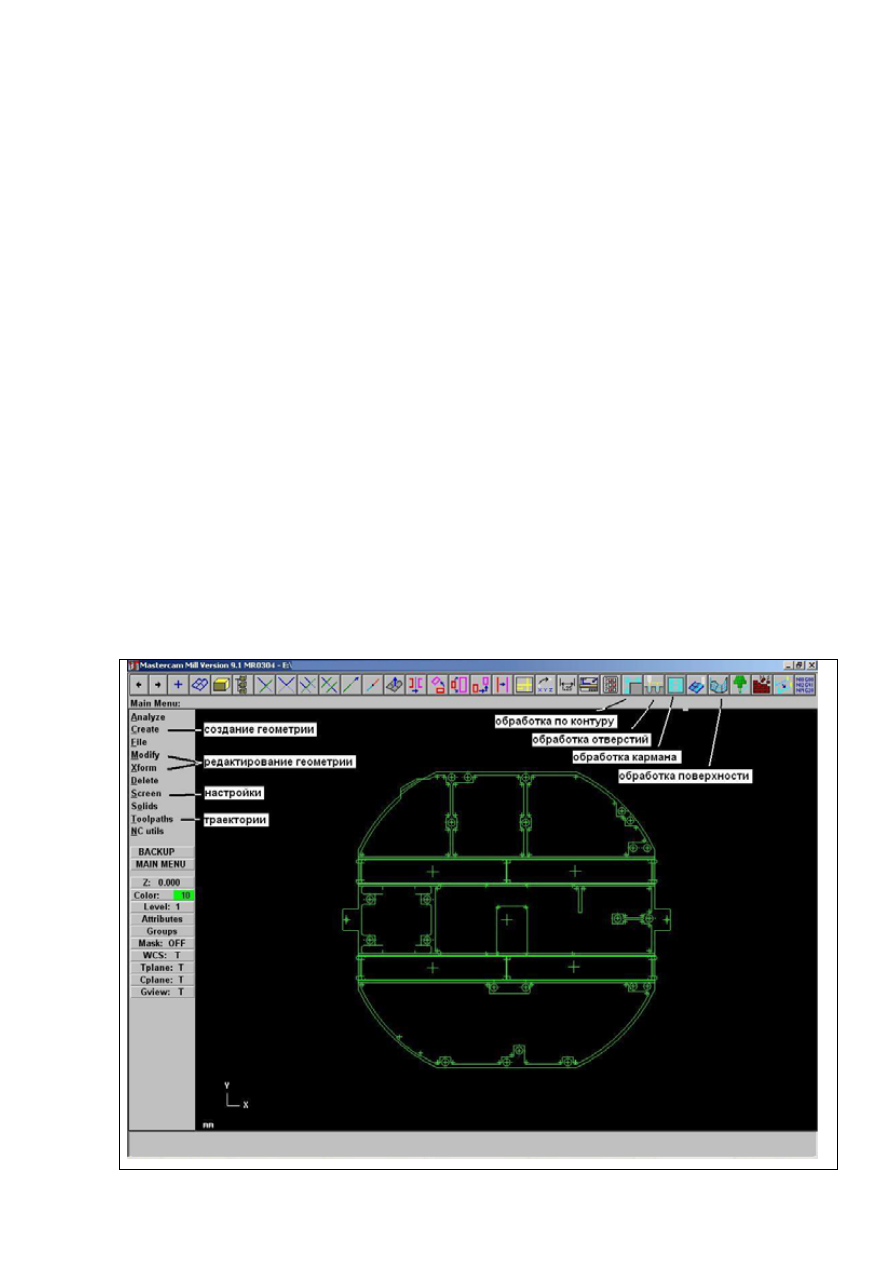

- Создание геометрии обрабатываемой детали либо средствами самого MC, либо в любой

системе CAD. Во втором случае необходимо транслировать контуры или 3D модель в MC

(рис.3.23).

22

Рис.3.23

-  Выбор  типа  операции,  в  соответствии  с  написанной  технологией.  Для 2,5 осевой

обработки  в MC существует 3 вида  операций:  Фрезерование  по  контуру,  фрезерование

кармана и обработка отверстий концевым инструментом (рис.3.23).

- Указание обрабатываемого контура.

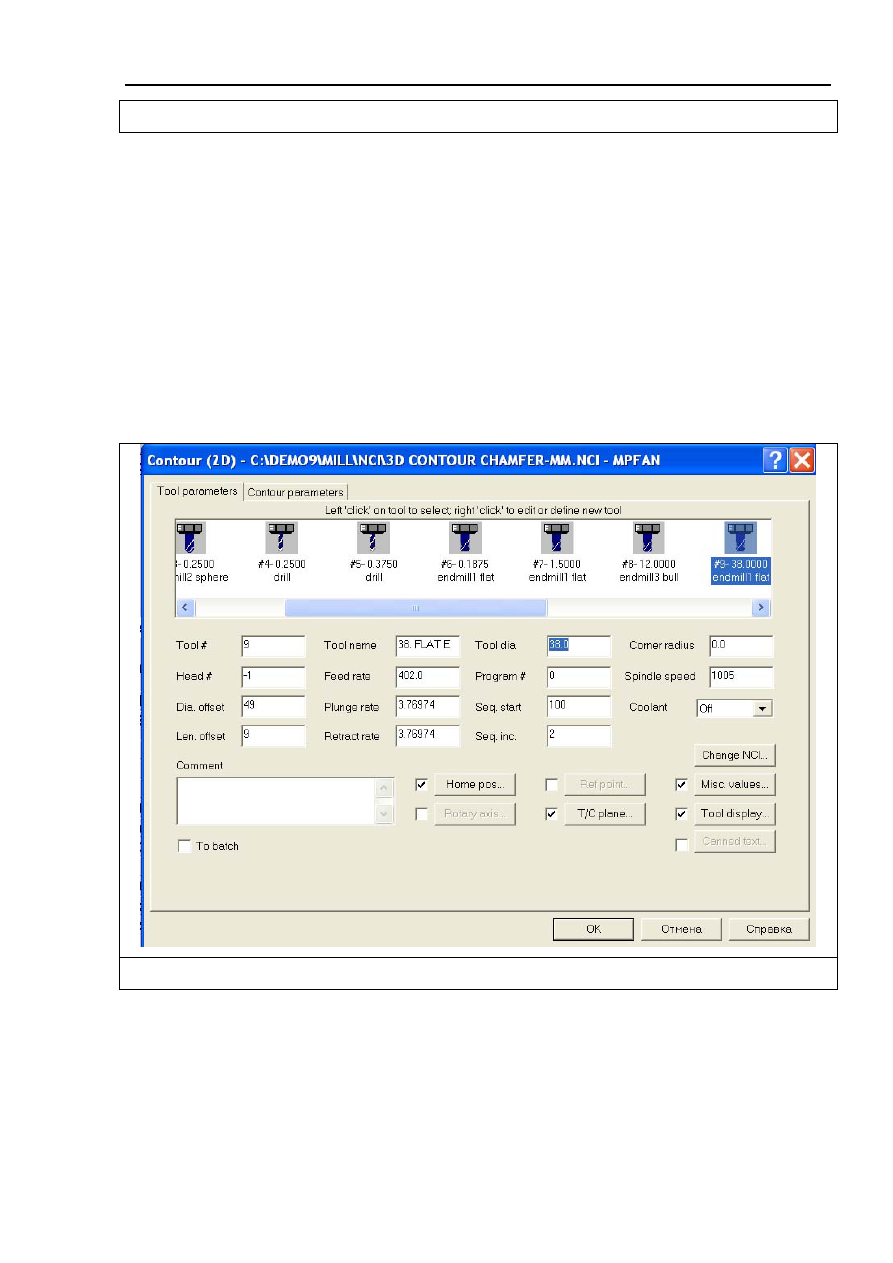

- Выбор режущего инструмента, задание режимов резания, условий обработки (рис.3.24,

3.25).  Также  задаётся  ряд  специфичных  параметров,  таких  как:  тип  фрезерования –

встречное, попутное; включение (или отключение) коррекции на радиус инструмента и её

тип; количество проходов по глубине и вдоль контура и т.д..

Рис.3.24
