Фрезерная обработка на станках с ЧПУ - часть 4
15
3.3 Программирование.

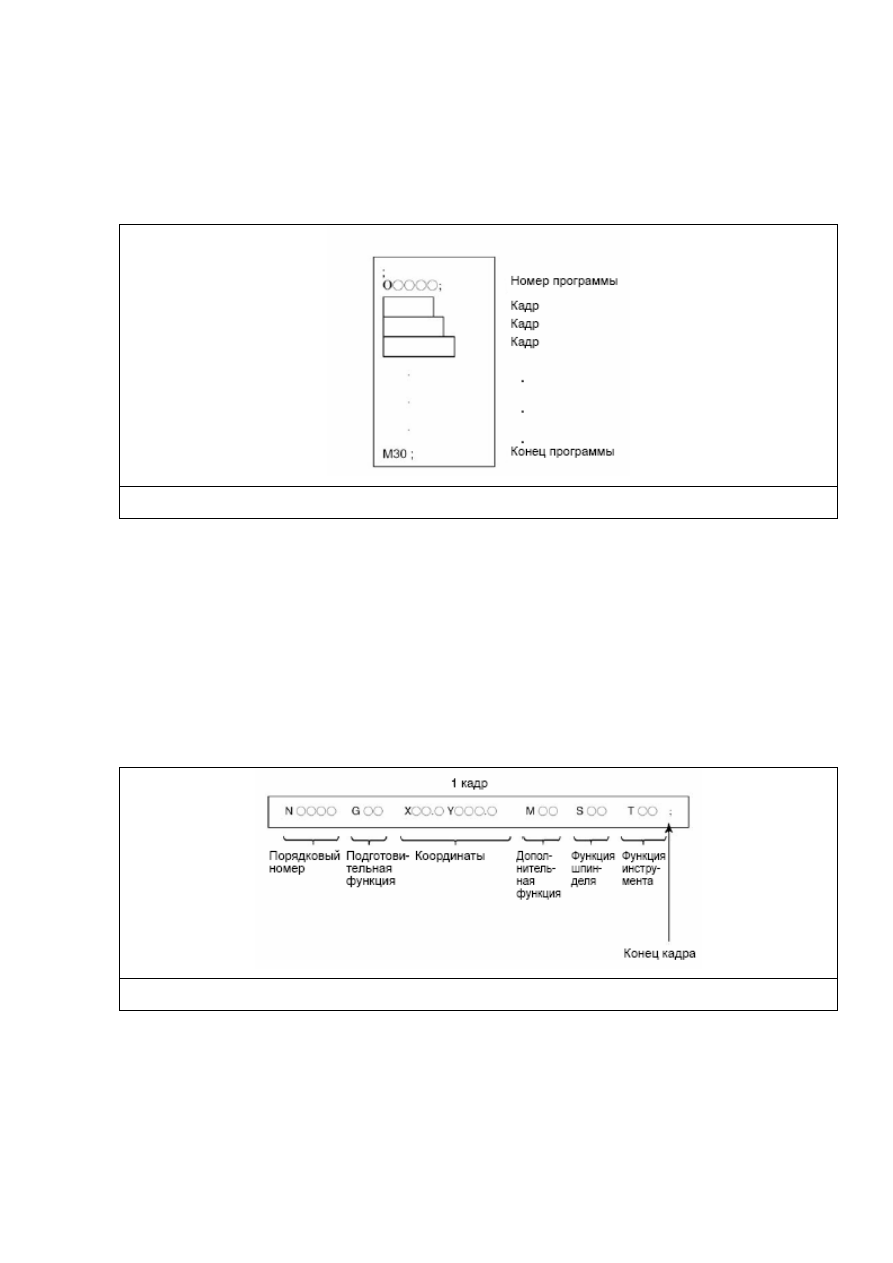

Программа для системы ЧПУ Fanuc выглядит следующим образом (рис.3.21).
Рис.3.21
В начале и в конце программы ставится знак «%». По этому символу система
определяет область, где находится программа. Далее идёт заголовок программы,
обозначаемый буквой «О» или «:» с последующим номером (максимум 4 цифры). Каждая
строка программы называется кадром. Каждый кадр всегда заканчивается символом «;».
Концом программы является команда М2, М30 или М99.
Кадр состоит из следующих элементов (рис.3.22):
Рис.3.22
N – порядковый номер кадра. Не обязателен для написания.
G – подготовительная функция. Отвечает, практически, за все действия станка. Тип
траектории перемещения, включение – выключение системы координат, выбор
размерности подачи…
