Фрезерная обработка на станках с ЧПУ - часть 3

11

Рис.3.10

Рис.3.11

Наиболее эффективный съём большого объёма материала можно достичь, работая

«плунжерными»  фрезами  (рис.3.12).  Эти  фрезы  работают  с  осевой,  а  не  радиальной

подачей.  За  счёт  этого  они  менее  подвержены  вибрациям  и  можно  более  полно

использовать все возможности станка, работая на больших подачах.

Рис.3.12

3.2 Подбор инструментальной оснастки.

Основными элементами любой фрезерной оправки являются: конус, кольца

(«юбка»), закрепляющая часть (рис.3.13).

- Основные типы конусов – 7:24, конус Морзе, HSK. Наиболее часто используется первый

вариант. В станках, оснащённых высокоскоростными шпинделями (свыше 15000 об/мин),

чаще применяется последний тип.

12

- Кольца необходимы для захвата инструмента манипулятором магазина. На равных

существуют множество стандартов (MAS 403 BT, DIN 69871-1, Yamazaki…).

- Закрепляющая часть предназначена для зажима инструмента и может иметь сотни

различных форм.

Рис.3.13

Для  закрепления  концевого  инструмента  небольшого  диаметра  (до 20мм)  широко

применяются  цанговые  патроны  (рис.3,14).  Они  обеспечивают  достаточную  жёсткость

закрепления для лёгких и средних операций. Биение установленного инструмента зависит,

в основном, от точности цанги и составляет 0,02 – 0,005мм. Наиболее часто встречаются

цанги типа ER, которые имеют 2 конуса (рис.3.15).

Рис.3.14

Рис.3.15

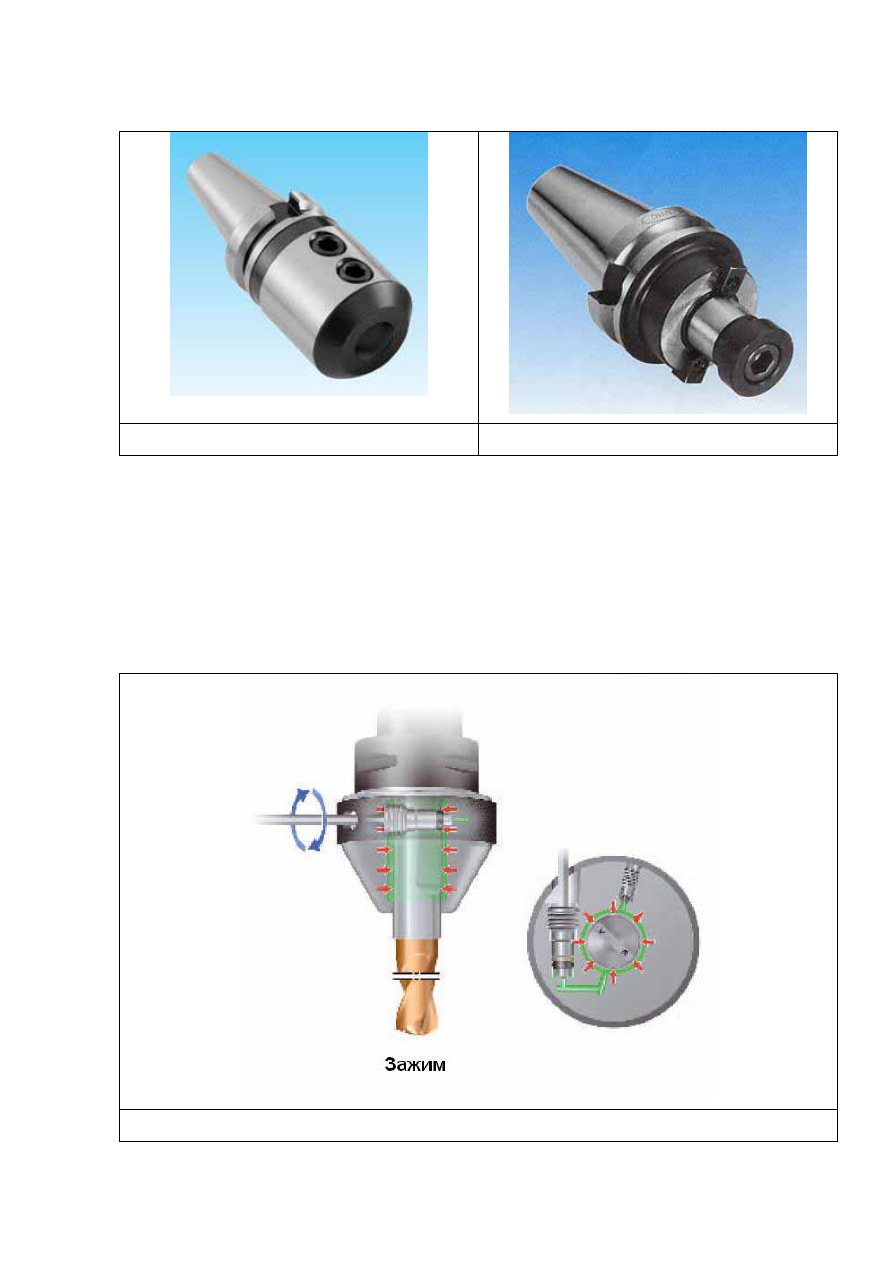

Инструменты с диаметром более 20мм, или инструмент, работающий на тяжёлых

режимах резания, рекомендуется закреплять в оправках типа Weldon (цилиндр с лыской),

с конусом Морзе или оправках с двумя шпонками (рис.3.16, 3.17).

13

Рис.3.16

Рис.3.17

При  работе  с  высокими  частотами  вращения  шпинделя  (более 10000 об/мин),

одним  из  основных  требований  к  оправкам  являются  высокие  и  стабильные  усилия

закрепления  и  минимальное  биение  инструмента.  Им  соответствуют  оправки  с

гидропластом  (рис.3.18),  гидро-механическим  зажимом  (рис.3.19)  и  термическим

зажимом.

Рис.3.18

14

В  оправках  первого  типа  давление  зажима  создаёт  малосжимаемое  вещество

гидропласт, при завинчивании винта в корпус.

Принцип  работы  гидро-механических  оправок  схож  с  предыдущим,  только

давление  создаётся  не  винтом,  а  специальным  насосом  (рис.3.20).  При  этом  жидкость,

находящаяся в корпусе, действует на клиновой механизм, зажимающий инструмент.

Рис.3.19

Рис.3.20

Последний  тип  оправок  основан  на  свойстве  металлов  расширяться  при

нагревании.  Корпус  помещается  в  специальное  устройство  индукционного  нагрева,

нагревается  и  в  него  помещается  инструмент.  После  охлаждения  посадочный  диаметр

уменьшается  и  инструмент  закрепляется  силами  упругости.  Необходимо  помнить,  что  в

эти  оправки  можно  вставлять  только  твёрдосплавный  инструмент,  т.к.  его  коэффициент

теплового расширения ниже, чем у стали.
