Детали машин и основы конструирования - часть 22



89

[ ]

,

8

2

срез

штифта

вала

вращ

срез

d

d

М

τ

π

τ

≤

=



[ ]

.

)

(

2

смят

вала

ступицы

штифта

вала

вращ

смят

d

D

d

d

М

σ

σ

≤

−

=



Штифты  с  канавками  рассчитывают  также,  как  гладкие,  но  допускае-

мые напряжения материала занижают на 50%.



8.2.3.           Шпоночные соединения

Передают  вращающий  момент  между  валом  и  колесом.  Образу-

ются посредством шпонки, установленной в сопряжённые пазы вала и коле-
са.

Шпонка  имеет  вид  призмы,  клина  или  сегмента,  реже  применяются

шпонки других форм.


Шпоночные соединения:

  просты,  надёжны;
  удобны в сборке-разборке;
  дёшевы.

Шпонки, однако:

`

ослабляют сечение валов и ступиц колёс;

`

концентрируют напряжения в углах пазов;

`

нарушают центрирование колеса на валу (для этого приходится приме-
нять две противоположные шпонки).


Шпоночные соединения могут быть:

Î



ненапряжёнными,  выполняемыми призматическими или сегментными
шпонками. Они передают момент только боковыми гранями;

Î



напряжёнными,  выполняемыми  клиновыми  шпонками.  Они  передают
момент за счёт сил трения по верхним и нижним граням.

Шпонки всех основных типов стандартизованы.



ШПОНКИ ПРИЗМАТИЧЕСКИЕ                    ШПОНКИ СЕГМЕНТНЫЕ



90

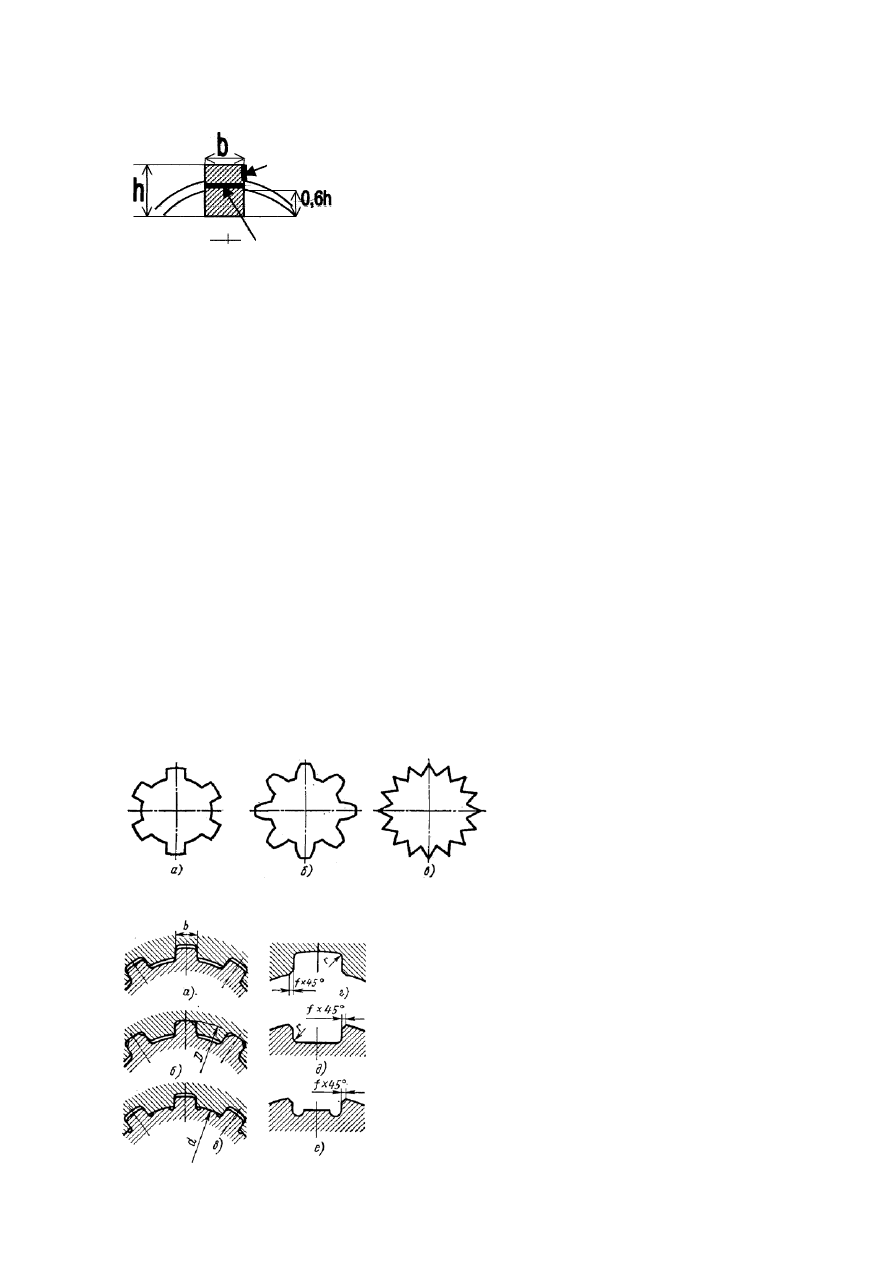

Для  призматических  шпонок  стандарт  указы-

вает ширину и высоту сечения. Глубина шпоночно-
го паза в валу принимается как 0,6 от высоты шпон-
ки.

Призматические  и  сегментные  шпонки  всех

форм    испытывают  смятие  боковых  поверхностей  и  срез  по  средней  про-
дольной плоскости:

[ ]

смят

вращ

смят

hdl

M

σ

σ

≤

=

)

2

,

0

/(

;

[ ]

срез

вращ

срез

dbl

M

τ

τ

≤

=

)

/(

2

,

здесь  h – высота сечения шпонки,   d – диаметр вала,     b – ширина сечения
шпонки, l – рабочая длина шпонки (участок,  передающий момент).

Исходя из статистики поломок,  расчёт на смятие проводится как про-

ектный. По известному диаметру вала задаются стандартным сечением приз-
матической шпонки и рассчитывают её рабочую длину.

Расчёт на срез – проверочный. При невыполнении условий прочности

увеличивают рабочую длину шпонки.



8.2.4.         Шлицевые соединения

Образуются  выступами  на  валу,  входящими  в  сопряжённые  пазы

ступицы колеса. Как по внешнему виду, так и по динамическим условиям ра-
боты  шлицы можно  считать многошпоночными соединениями. Некоторые

авторы называют их зубчатыми со-
единениями.

В  основном  используются

прямобочные  шлицы  (а),  реже
встречаются

эвольвентные

(б)

ГОСТ 6033-57 и  треугольные  (в)  профили  шли-
цов.

Прямобочные  шлицы  могут  центрировать

колесо по боковым поверхностям (а),  по наруж-
ным поверхностям (б), по внутренним поверхно-
стям (в).

В сравнении со шпонками шлицы:

  имеют большую несущую способность;

ДЕФОРМАЦИИ ШПОНКИ

СРЕЗ

СМЯТИЕ

                     ВИДЫ ШЛИЦОВ

ЦЕНТРИРОВАНИЕ ШЛИЦОВ



91

  лучше центрируют колесо на валу;
  усиливают  сечение  вала  за  счёт  большего  момента    инерции  ребристого

сечения по сравнению с круглым;

`

требуют специального оборудования для изготовления отверстий.


Основными критериями работоспособности шлицов являются:

Î



сопротивление  боковых  поверхностей  смятию  (расчёт  аналогичен
шпонкам);

Î



сопротивление  износу  при  фреттинг-коррозии  (малые  взаимные  вибра-
ционные перемещения).


Смятие и износ связаны с одним параметром – контактным напряжени-

ем  (давлением)

σ

см

.  Это  позволяет  рассчитывать  шлицы  по  обобщённому

критерию  одновременно  на  смятие  и  контактный  износ.  Допускаемые  на-
пряжения  [

σ]

см

  назначают  на  основе  опыта  эксплуатации  подобных  конст-

рукций.

Для расчёта учитывается неравномерность распределения нагрузки по

зубьям

[ ]

см

ср

вращ

см

Zhld

M

σ

σ

≤

=

)

/(

8

,

где Z – число шлицов, h – рабочая высота шлицов,   l – рабочая длина шли-
цов, d

ср

 – средний диаметр шлицевого соединения. Для эвольвентных шлицов

рабочая высота принимается равной модулю профиля,  за d

ср

 принимают де-

лительный диаметр.

Условные  обозначения  прямобочного  шлицевого  соединения  состав-

ляют из обозначения поверхности центрирования D, d или b, числа зубьев Z,
номинальных размеров d x D (а также обозначения полей допусков по цен-
трирующему диаметру и по боковым сторонам зубьев). Например, D 8 x 36
H7/g6 x 40  означает  восьмишлицевое  соединение  с  центрированием  по  на-
ружному  диаметру  с  размерами  d  = 36  и  D  = 40 мм  и  посадкой  по  центри-
рующему диаметру H7/g6.



КОНТРОЛЬНЫЕ ВОПРОСЫ

V

 В чём различие между разъёмными и неразъёмными соединениями ?

V

 Где и когда применяются сварные соединения ?



92

V

 Каковы достоинства и недостатки сварных соединений ?

V

 Каковы основные группы сварных соединений ?

V

 Как различаются основные типы сварных швов ?

V

 Каковы достоинства и недостатки заклёпочных соединений ?

V

 Где и когда применяются заклёпочные соединения ?

V

 Каковы критерии прочностного расчёта заклёпок ?

V

 В чём состоит принцип конструкции резьбовых соединений ?

V

 Каковы области применения основных типов резьб ?

V

 Каковы достоинства и недостатки резьбовых соединений ?

V

 Для чего необходимо стопорение резьбовых соединений ?

V

 Какие конструкции применяются для стопорения резьбовых соединений ?

V

 Как распределяется нагрузка по виткам при затяжке резьбы ?

V

 Как  учитывается  податливость  деталей  при  расчёте  резьбового  соедине-

ния ?

V

 Какой диаметр резьбы находят из прочностного расчёта ?

V

 Какой диаметр резьбы служит для обозначения резьбы ?

V

 Какова конструкция и основное назначение штифтовых соединений ?

V

 Каковы виды нагружения и критерии расчёта штифтов ?

V

 Какова конструкция и основное назначение шпоночых соединений ?

V

 Каковы виды нагружения и критерии расчёта шпонок ?

V

 Какова конструкция и основное назначение шлицевых соединений ?

V

 Каковы виды нагружения и критерии расчёта шлицов ?


9. УПРУГИЕ ЭЛЕМЕНТЫ В   МАШИНАХ

В  каждой  машине  есть  специфические  детали,  принципиально  отли-

чающиеся  от  всех  остальных.  Их  называют  упругими  элементами.  Упругие
элементы имеют разнообразные, весьма непохожие друг на друга конструк-
ции. Поэтому можно дать общее определение.

Упругие элементы –  детали, жёсткость которых намного меньше,

чем у остальных, а деформации выше.

Благодаря этому своему свойству упругие элементы  первыми воспри-

нимают удары, вибрации, деформации.
