Детали машин и основы конструирования - часть 20



81



Î



резьбы ходовые для винтовых механизмов  (прямоугольная, трапецеи-
дальна симметричная, трапецеидальная несимметричная упорная) долж-
ны обладать малым трением для снижения потерь.


Конструкции винтов и гаек весьма многообразны.

Для малонагруженных и декоративных конструкций применяются вин-

ты  и  болты  с  коническими  и  сферическими  головками  (как  у  заклёпок),
снабжёнными  линейными  или  крестообразными  углублениями  для  затяжки
отвёрткой. Для соединения деревянных и пластмассовых деталей применяют
шурупы и саморезы – винты со специальным  заострённым хвостовиком.

Болты  и  гайки  стандартизованы.  В  их  обозначении  указан  наружный

диаметр резьбы.

Резьбовые соединения имеют ряд существенных достоинств:

  высокая надёжность;
  удобство сборки-разборки;
  простота конструкции;
  дешевизна (вследствие стандартизации);
  технологичность;
  возможность регулировки силы сжатия.


Недостатки резьбовых соединений:

`

концентрация напряжений во впадинах резьбы;

`

низкая вибрационная стойкость (самоотвинчивание при вибрации).

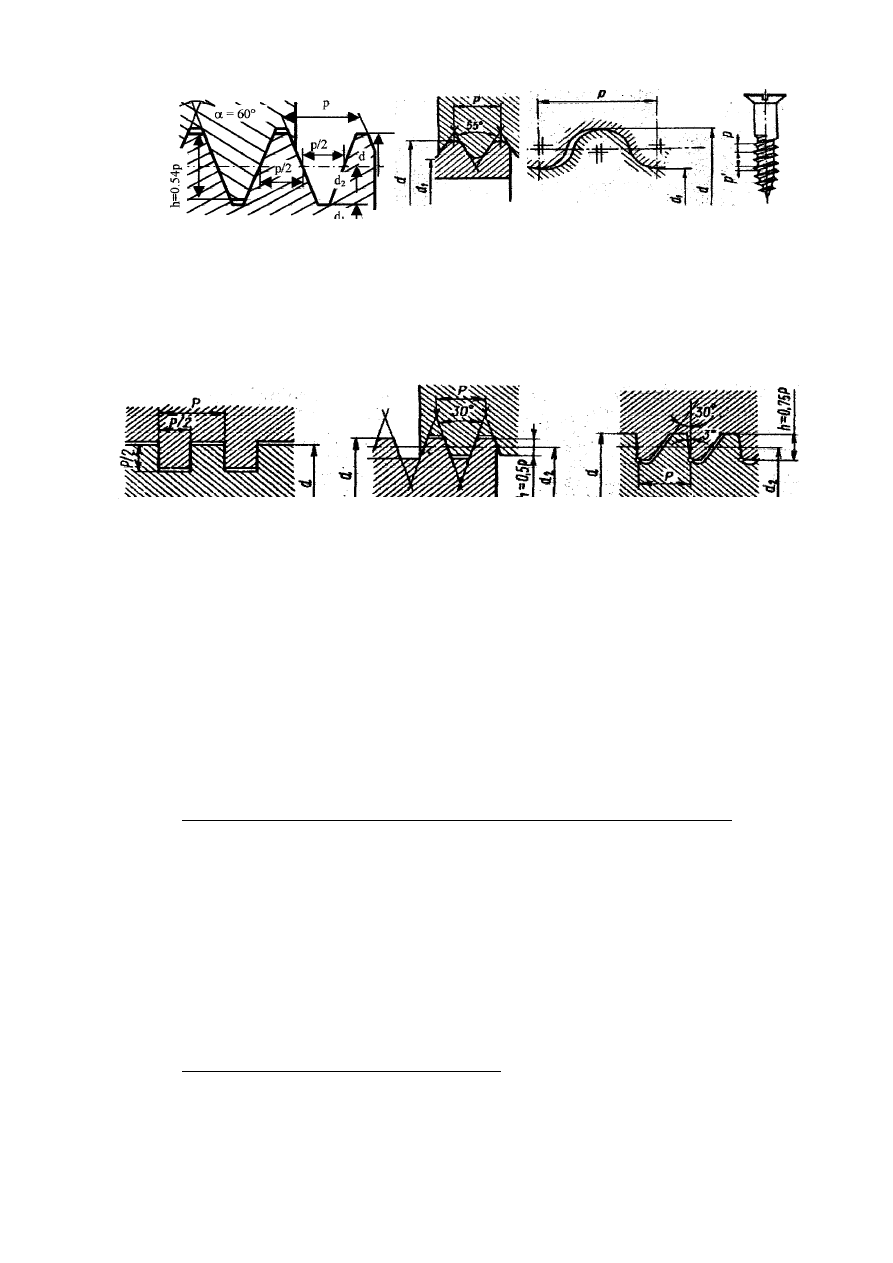

ОСНОВНАЯ                                  ТРУБНАЯ             КРУГЛАЯ             ДЛЯ ДЕРЕВА



РЕЗЬБЫ КРЕПЁЖНЫЕ



ПРЯМОУГОЛЬНАЯ       ТРАПЕЦЕИДАЛЬНАЯ СИММЕТРИЧНАЯ        НЕСИММЕТРИЧНАЯ



РЕЗЬБЫ ХОДОВЫЕ



82

Это  серьёзные  недостатки,  однако,  их  можно  свести  к  минимуму  и,

практически,  полностью исключить. Это делается посредством правильного
проектировочного  расчёта  и  специальных    мер  стопорения,  называемых  на
техническом языке "контровка".   Известны следующие виды стопорения.



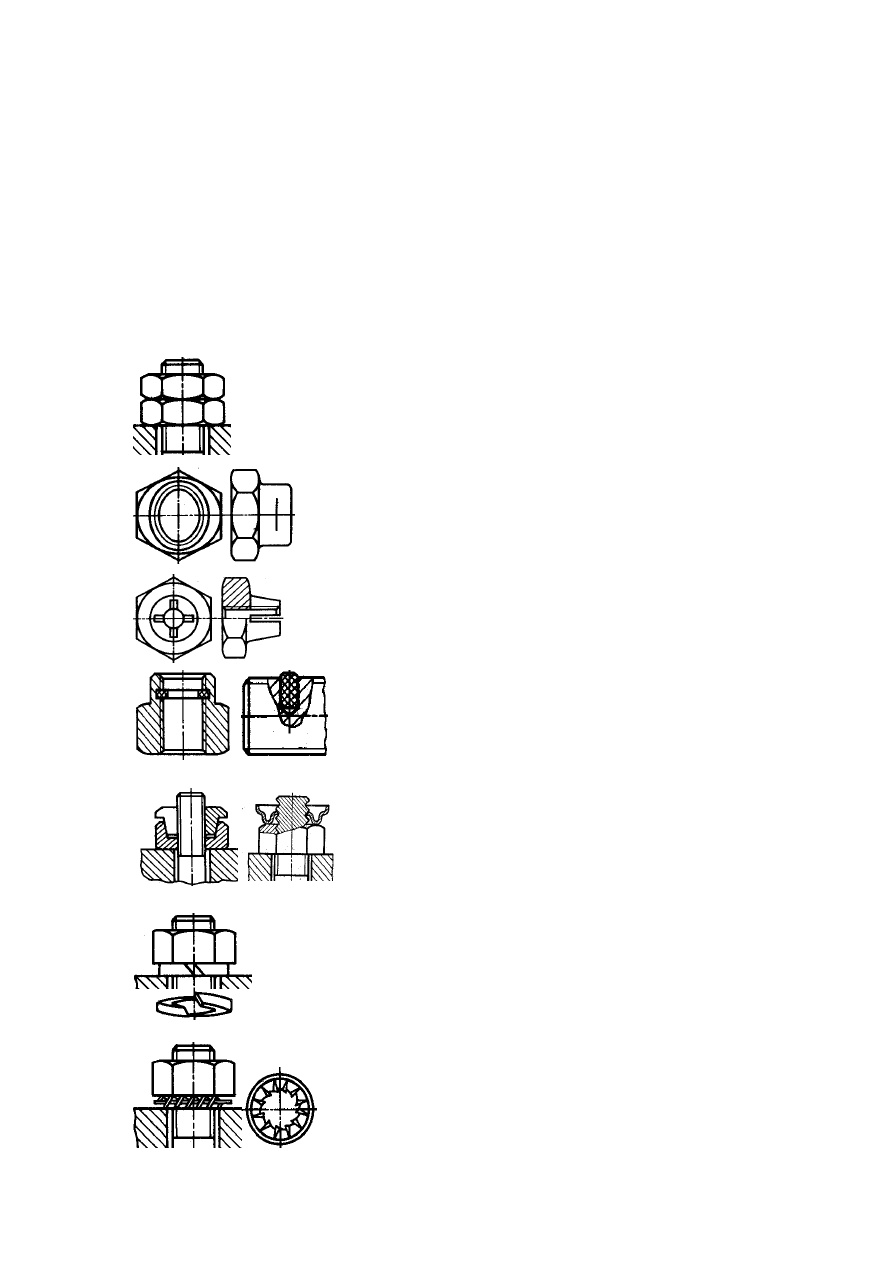

1.  Стопорение  дополнительным  трением,  за  счёт  создания  дополни-

тельных сил трения, сохраняющихся при снятии с винта внешней  нагрузки.




  Контргайка  воспринимает  основную  осевую  нагрузку,  а

сила  трения  и  затяжки  в  резьбе  основной  гайки  ослабляется.
Необходима взаимная затяжка гаек.





Самоконтрящиеся  гайки  с  радиальным  натягом

резьбы после нарезания резьбы и пластического обжа-
тия специальной шейки гайки на  эллипс.





Иногда  самоконтрящиеся  гайки  выполняются  с  не-

сколькими радиальными прорезями.





Гайки с полиамидными кольцами без резьбы, ко-

торая  нарезается  винтом  при  завинчивании,  обеспе-
чивают  большие  силы  трения.  Применяют  поли-
амидную пробку в винте.





Контргайка  цангового  типа  (слева)  при  навинчива-

нии обжимается на конической поверхности.

Контргайка  арочного  типа  (справа)  при  навин-

чивании разгибается и расклинивает резьбу.





Пружинные  шайбы  обеспечивают          трение  в  резьбе.

Повышают сцепление врезанием своих острых срезов. Изго-
тавливаются   для правой и левой резьбы. Создают некоторое
смещение нагрузки.





У пружинных шайб с несколькими отогнутыми усика-

ми сила упругости направлена строго по оси болта.
Стопорение  пружинными шайбами ненадёжно.





83



    При    спокойных  нагрузках  резьбы  стопорят  специаль-
ными  винтами  через  медную  или  свинцовую  прокладку
или  деформированием  гайки  с  прорезями,  перпендику-
лярными оси.





2.  Стопорение  специальными  запирающими  элементами,  полностью

исключающими самопроизвольный проворот гайки.




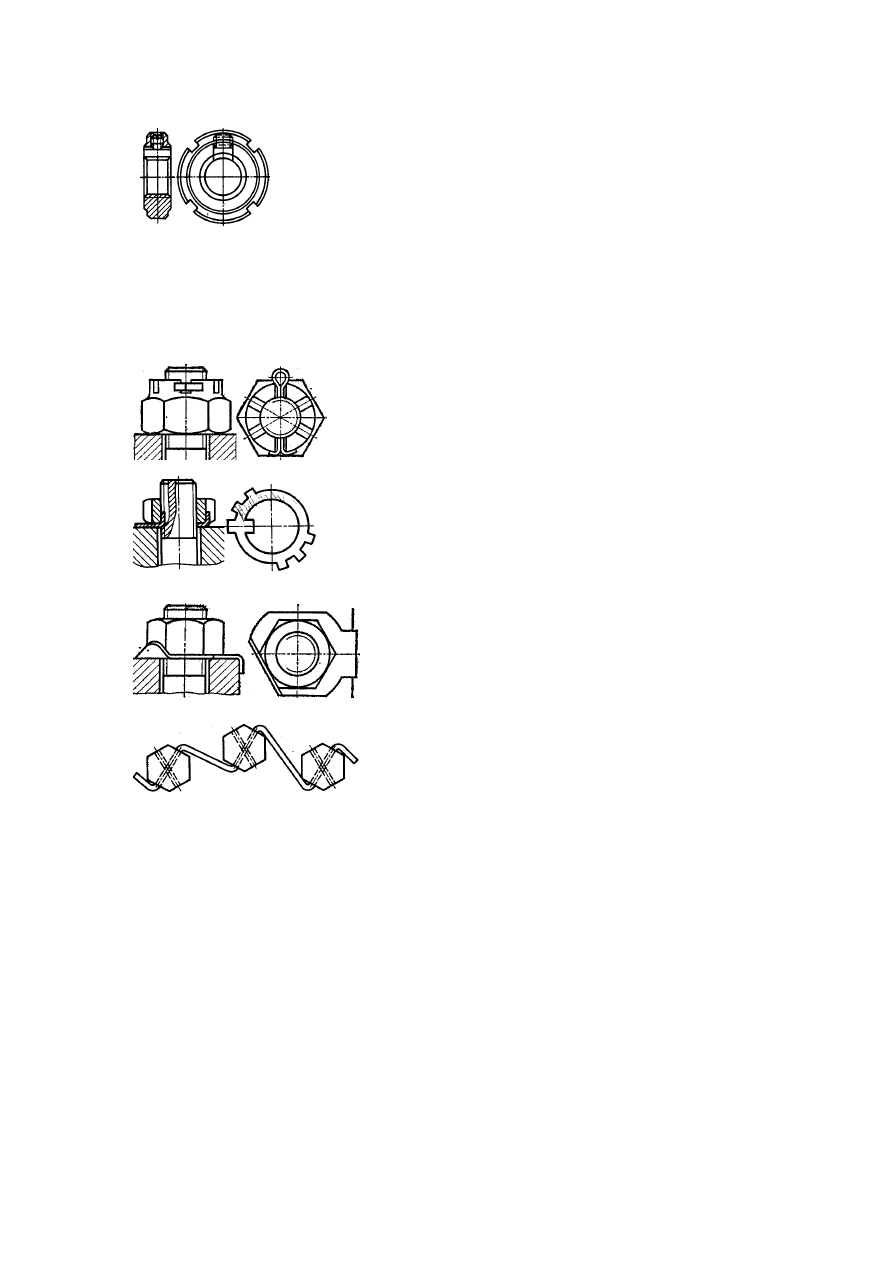

Шплинты  ГОСТ 397-79 сгибают из проволоки

полукруглого

сечения

плоскими

сторонами

внутрь.  Выпадению  шплинта  препятствуют  его
петля и разогнутые концы.





Шайбы с лапками ГОСТ 11872-80  стопорят гай-

ки со шлицами при регулировке подшипников каче-
ния на валу. Внутренний носик отгибается в канавку
винта, а наружные лапки – в шлицы гайки.





У шайб с лапками ГОСТ 3693/95-52 одна от-

гибается по грани гайки, а другая по грани дета-
ли. Стопорение такими шайбами, как и шплинта-
ми, весьма надёжно и широко распространено.





В  групповых  соединениях  головки  болтов

обвязывают проволокой через отверстия с натя-
жением проволоки в сторону затяжки резьбы.




 3.



И, наконец, стопорение может выполняться также пластическим де-

формированием или приваркой после затяжки.





Винты  и  гайки  обычно  выполняются  из  Ст3,  Ст4,  Ст5,  Ст35,  Ст45.

Наиболее  напряжённые  соединения  из  Ст40, 40ХН.  Декоративные  винты  и
гайки выполняются из цветных металлов и пластмасс.

Выбор материалов, как и всех параметров резьбовых соединений,  оп-

ределяется расчётом на прочность.





84

Расчёт на прочность резьбовых соединений
Осевая нагрузка винта передаётся через резьбу гайке и уравновешива-

ется реакцией её опоры. Каждый из Z витков резьбы нагружается силами F

1

,

F

2

, … F

Z

.

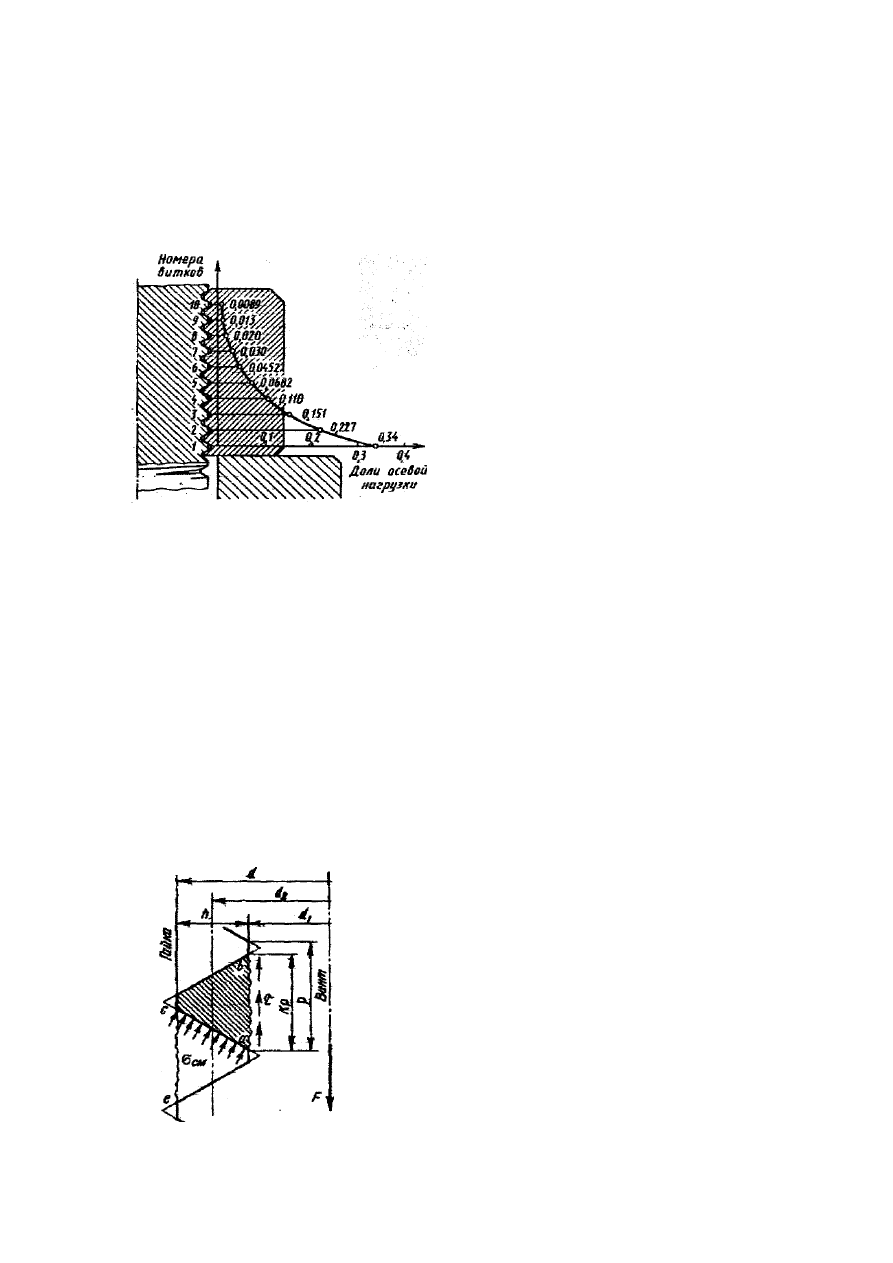

В  общем  случае  нагрузки  на  вит-

ках  не  одинаковы.  Задача  о  распределе-
нии    нагрузки  по  виткам  статически  не-
определима  и  была  решена    русским
учёным Н.Е. Жуковским в 1902 г. на ос-
нове  системы  уравнений  для  стандарт-
ной  шестигранной  гайки.  График  пока-
зывает  значительную  перегрузку  ниж-
них  витков  и  бессмысленность  увеличе-

ния длины гайки, т.к. последние витки практически не нагружены. Такое рас-
пределение нагрузки позже было подтверждено экспериментально. При рас-
чётах неравномерность рагрузки учитывают эмпирическим (опытным) коэф-
фициентом K

m

, который равен 0,87 для треугольной, 0,5 –  для прямоуголь-

ной и 0,65 для трапецеидальной резьбы.

Основные виды разрушений у крепёжных резьб – срез витков, у  ходо-

вых - износ витков. Следовательно, основной критерий работоспособности
для расчёта крепёжных резьб – прочность по касательным напряжениям сре-
за, а для ходовых резьб – износостойкость по напряжениям смятия.

Условие прочности на срез:
F / (πd

1

HKK

m

)  ≤  [τ]  для винта;  τ = F / (πdHKK

m

)  ≤  [τ]  для гайки,

где H –высота гайки или глубина завинчивания вин-
та  в  деталь,  K=ab/p  или  K=ce/p – коэффициент  пол-
ноты  резьбы,  K

m

  –  коэффициент  неравномерности

нагрузки по виткам.

Условие износостойкости на смятие:

σ

см

 = F / (πd

2

HZ) ≤ [

σ]

см

,

 где Z – число рабочих витков.

Равнопрочность  резьбы  и  стержня  винта  явля-

ется  важнейшим  условием  назначения  высоты  стан-

РАСПРЕДЕЛЕНИЕ НАГРУЗКИ



ПО ВИТКАМ РЕЗЬБЫ

НАПРЯЖЕНИЯ

 В

 РЕЗЬБ

Е
