77

При этом τ = Q / (0,707 k l) ≤ [τ']

шва

.

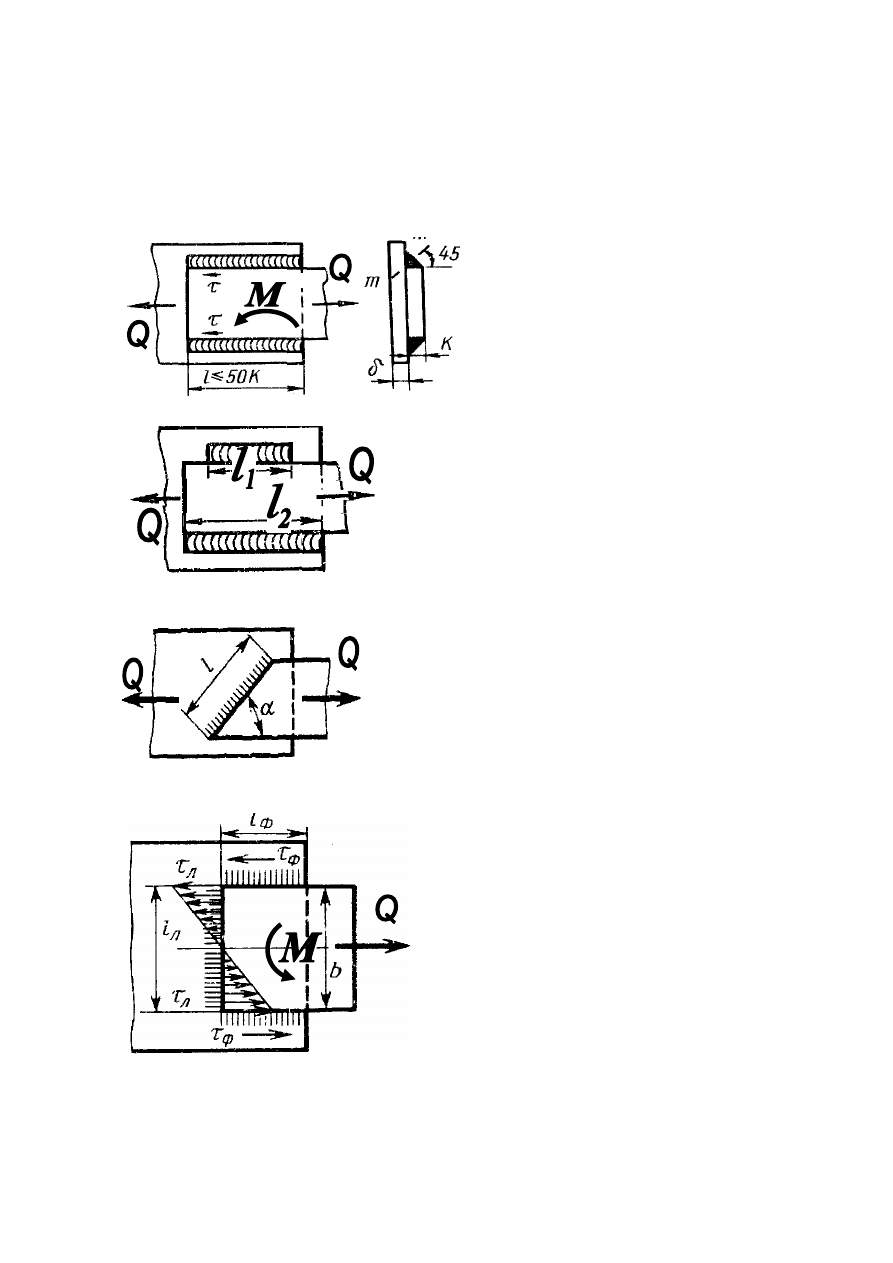

Фланговые  швы  характерны  неравномерным  распределением  напря-

жений,  поэтому  их  рассчитывают  по  средним  касательным  напряжениям.

При  действии    растягивающей  силы
касательные напряжения равны:

 τ = Q / (2*0,707

δ

  l) ≤ [τ']

шва

.

При действии момента: τ = M / (0,707
k

δ

  l) ≤ [τ']

шва

.

Если  швы  несимметричны,  то  на-

грузка на фланговые швы распределяется

по закону рычага   Q

1,2

 = Q l

1,2

 / ( l

1

+ l

2

),   где   l

1

 и  l

2



– длины швов.

При  этом  швы  рассчитывают  по  соответст-

вующим нагрузкам, а длины швов назначают про-
порционально  этим  нагрузкам.  Касательные  на-

пряжения в швах τ

1,2

 = Q

1,2

  / (1,414

δ

  l

1,2

 ) ≤ [τ']

шва

.

Косые  швы  рассчитываются  аналогичным

образом. Нагрузка Q раскладывается на проекции
в продольном и нормальном направлениях к шву,
а далее выполняются расчёты лобового и фланго-
вого швов.

 Комбинированные  лобовые  и  флан-

говые  швы  рассчитывают  на  основе  прин-
ципа  распределения  нагрузки  пропорцио-
нально  несущей  способности  отдельных
швов.  При  действии  силы  Q      касательные
напряжения равны:

τ

Q

 = Q / [0,707 k ( 2l

ф

+ l

л

)] ≤ [τ']

шва

.

Если действует  момент M, то

τ

M

 = M / [0,707 k l

л

 ( l

ф

+ l

л

/6)] ≤ [τ']

шва

.



При  совместном  действии  силы  и  момента  касательные  напряжения

складываются   τ = τ

М

+ τ

Q

≤ [τ']

шва

.

                  ФЛАНГОВЫЙ ШОВ
    НАГРУЖЕН СИЛОЙ И МОМЕНТОМ

 КОСОЙ ШОВ

      КОМБИНИРОВАННЫЙ ШОВ

 НЕСИММЕТРИЧНЫЕ ШВЫ



78

Тавровые  и  угловые  швы  соединяют  элементы  в

перпендикулярных плоскостях.  Выполняются  либо  стыко-
вым  швом  с  разделкой  кромок  (а),  либо  угловым  без  раз-
делки кромок (б). При нагружении изгибающим моментом
и силой прочность соединения оценивают:



для стыкового шва (а) по нормальным напряжениям



σ = 6M/ (b

δ

2

) +  Q / (l

δ

 ) ≤ [

σ

раст

]

шва

,

 для углового шва (б) по касательным напряжениям

τ = 6M/(1,414 l

2

k)+



Q / (1,414 l k ) ≤ [τ']

шва

.



В  любом  случае  для  расчёта  самых

сложных  сварных  швов  сначала  необхо-
димо  привести  силу  и  момент  к  шву  и
распределить    их  пропорционально  несу-
щей  способности  (длине)  всех  простых
участков. Таким образом, любой сложный
шов  сводится  к  сумме  простейших  рас-
чётных схем.



8.1.2.           Заклёпочные соединения

Образуются  с  помощью  специальных  деталей – заклёпок [1, 10,

38].  Заклёпка имеет грибообразную форму и выпускается с одной головкой
(закладной) вставляется в совместно просверленные детали,  а затем хвосто-

вик  ударами  молотка  или  пресса
расклёпывается,  образуя  вторую  го-
ловку  (замыкающую).  При  этом  де-
тали  сильно  сжимаются,  образуя
прочное,  неподвижное  неразъёмное
соединение.

Достоинства заклёпочного соединения:

  соединяют не свариваемые детали (Al);
  не дают температурных деформаций;
  детали при разборке не разрушаются.

 ТАВРОВОЕ СОЕДИНЕНИЕ

ЗАКЛЁПКА



79

Недостатки заклёпочного соединения:

`

детали ослаблены отверстиями;

`

высокий шум и ударные нагрузки при изготовлении;

`

повышенный расход материала.

Заклёпки изготавливают из сравнительно мягких материалов: Ст2, Ст3,

Ст10, Ст15, латунь, медь, алюминий.

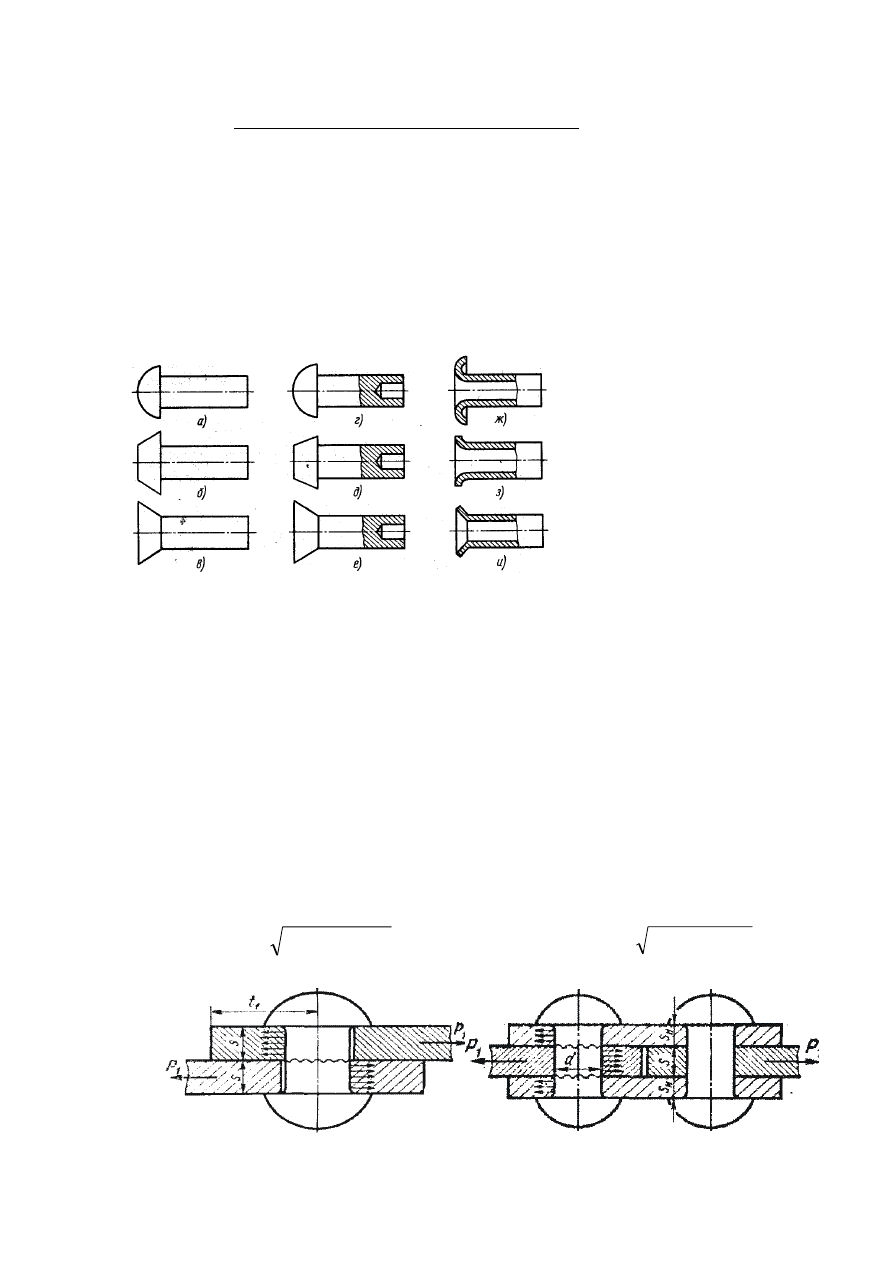

Заклёпки стандартизованы и выпускаются в разных модификациях.

Î



Сплошные с полукруглой
головкой

(а)

ГОСТ

10299-80, 14797-85  для
силовых и плотных швов;

Î



Сплошные  с  плоской  го-
ловкой  (б)  ГОСТ 14801-
85  для  коррозионных
сред;

Î



Сплошные с потайной головкой (в) ГОСТ 10300-80, 14798-85 для умень-
шения аэро- и гидросопротивления (самолёты, катера);

Î



Полупустотелые  (г,д,е)  ГОСТ 12641-80, 12643-80  и    пустотелые  (ж,з,и)
ГОСТ 12638-80, 12640-80 для соединения тонких листов и неметалличе-
ских деталей без больших нагрузок.

Заклёпки испытывают сдвиг (срез) и смятие боковых поверхностей. По

этим  двум  критериям  рассчитывается  диаметр  назначаемой  заклёпки.  При
этом расчёт на срез – проектировочный, а расчёт на смятие – проверочный.

Здесь и далее имеем в виду силу, приходящуюся на одну заклёпку.

При одной плоскости среза диа-

метр заклёпки:

При  двух  плоскостях  среза  (на-

кладки с двух сторон):

[ ]

.

)

/(

4

срез

закл

P

d

τ

π

≥



[ ]

.

)

/(

2

срез

закл

P

d

τ

π

≥





ВИДЫ ЗАКЛЁПОК



ЗАКЛЁПКИ ПОД



ДЕЙСТВИЕМ НАГРУЗОК



80

Напряжения смятия на боковых поверхностях заклёпки

σ

см

 = P/Sd ≤ [

σ]

см

,

где S – толщина наименьшей из соединяемых деталей. При проектировании
заклёпочных  швов  как,  например,  в  цистернах,  необходимо  следить,  чтобы
равнодействующая нагрузок приходилась на центр тяжести шва.

Следует  симметрично  располагать  плоскости  среза  относительно  ли-

нии действия сил, чтобы избежать отрыва головок.

Кроме  того,  необходимо  проверять  прочность  деталей  в  сечении,  ос-

лабленном отверстиями.


8.2. РАЗЪЁМНЫЕ СОЕДИНЕНИЯ


8.2.1.         Резьбовые соединения

Являются наиболее совершенным, а потому массовым видом разъ-

ёмных  соединений.  Применяются  в  огромном  количестве  во  всех  машинах,
механизмах, агрегатах  и узлах [4,10].

Основные  детали  соединения

имеют    наружную  либо  внутреннюю
винтовую нарезку (резьбу) и  снабже-
ны  огранёнными  поверхностями  для
захвата гаечным ключом.

Болт – длинный  цилиндр  с  голов-

кой  и  наружной  резьбой.  Проходит
сквозь  соединяемые  детали  и  затяги-
вается гайкой (а) – деталью с резьбо-

вым отверстием. Винт –  внешне не отличается от болта, но  завинчивается в
резьбу  одной  из  соединяемых  деталей  (б).  Шпилька – винт  без  головки  с
резьбой на обоих концах (в).

Резьбовые соединения различают по назначению на:

Î



резьбы  крепёжные  для  фиксации  деталей  (основная    –  метрическая  с
треугольным  профилем,  трубная – треугольная  со  скруглёнными  вер-
шинами и впадинами, круглая, резьба винтов для дерева) должны обла-
дать самоторможением для надёжной фиксации;



РЕЗЬБОВЫЕ СОЕДИНЕНИЯ
