69

7.1. ЖЁСТКИЕ МУФТЫ

Могут быть втулочными или фланцевыми.
Втулочные иногда  называются глухими. Это самые простые конструкции и

обычно  применяются  в  лёгких  машинах  на
валах диаметром до 70 мм. Требуют точной
соосности,  затрудняют  сборку-разборку,
имеют малую жёсткость на изгиб. Их работо-
способность определяется прочностью в мес-

тах крепления к валам.

Чаще применяются фланцевые жёсткие муфты, т.к. они допускают лёг-

кую  сборку-разборку.  Такие  конструкции  имеют
две  полумуфты  в  виде  фланцев,  устанавливаемых
на  концах  валов  с  натягом  и  стянутых  болтами.
Вращающий момент передаётся за счёт сил трения
между  фланцами,  а  когда  болты  вставлены  без  за-
зора,  то  также  и  болтами.  Фланцевые  муфты  стан-
дартизованы в диапазоне диаметров 12

÷ 250 мм и

передают моменты  0,8

÷ 4500 кГм. В тяжёлых машинах фланцы приварива-

ют к валам.


7.2. КОМПЕНСИРУЮЩИЕ  МУФТЫ

Иногда  называют  самоустанавливающимися.  Они  соединяют  валы  с

небольшими смещениями осей.

Наиболее популярна конструкция зубчатой муфты.    Она компенсиру-

ет  осевые,  радиальные  и  угловые  смещения  валов.  Состоит  из  двух  втулок
(полумуфт с зубьями) и надетой на них обоймы с внутренними зубьями. Зуб-
чатые зацепления выполняют с боковым зазором; зубьям придают бочкооб-
разную форму; венцы полумуфт располагают на некотором расстоянии друг
от  друга.  Зубчатые  муфты  малы  и  легки,  весьма  грузоподъёмны  (до  100000
кГм), высокооборотны.

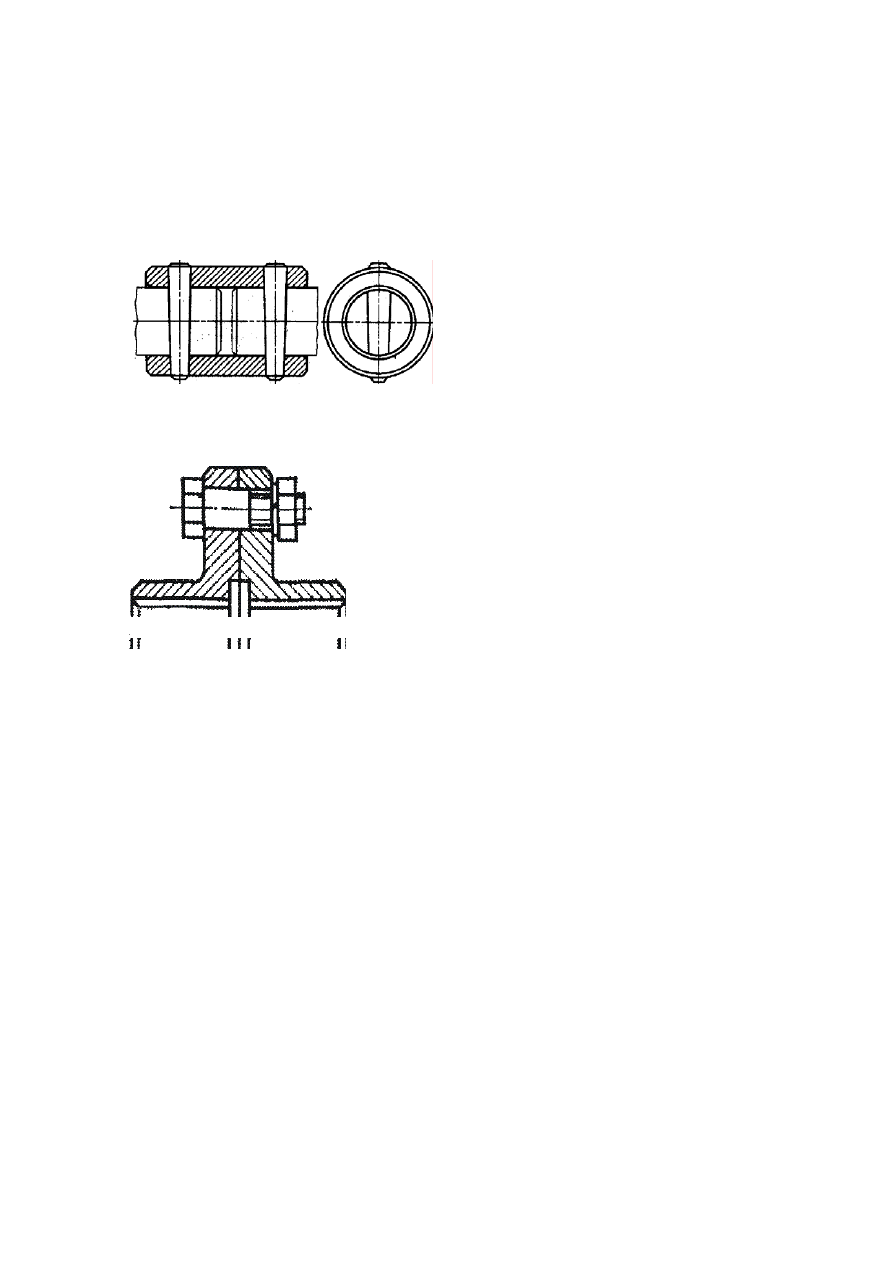

ВТУЛОЧНАЯ МУФТА

 ФЛАНЦЕВАЯ МУФТА



70

Однако  эти    муфты    чувстви-

тельны  к  перекосам.  Кроме  того,  при
перекосах  валов  вследствие  трения  в
зубьях    муфта  нагружает  валы  изги-
бающим  моментом  примерно  10%  от
вращающего.

Несущая  способность  муфт  рез-

ко падает с ростом перекоса валов.

Размеры  муфт  подбирают  по

таблицам  в  зависимости  от  вращаю-

щего  момента,  который  находят  по  наибольшему  длительно  действующему
моменту на ведущем валу.


7.3. ПОДВИЖНЫЕ МУФТЫ

Допускают  соединение  валов  с  повышенным  взаимным  смещением

осей как вызванными неточностями, так и специально заданными конструк-
тором.

Ярким  представителем  этого  семейства  являются  шарнирные  муфты.

Идея  муфты  впервые  предложена
Джероламо Кардано в 1570 г. и до-
ведена  до  инженерного  решения
Робертом Гуком в 1770 г.  Поэтому
иногда  в  литературе  они  называ-
ются карданными муфтами, а ино-
гда – шарнирами Гука.

Шарнирные муфты соединяют валы под углом до 45

о

,  позволяют соз-

давать цепные валы с передачей вращения в самые недоступные места. Всё
это возможно потому, что крестовина является не одним шарниром, а сразу
двумя с перпендикулярными осями.

Прочность  карданной  муфты  ограничена  прочностью  крестовины,  в

особенности  мест  крепления  пальцев  крестовины  в  отверстиях  вилок.  По-

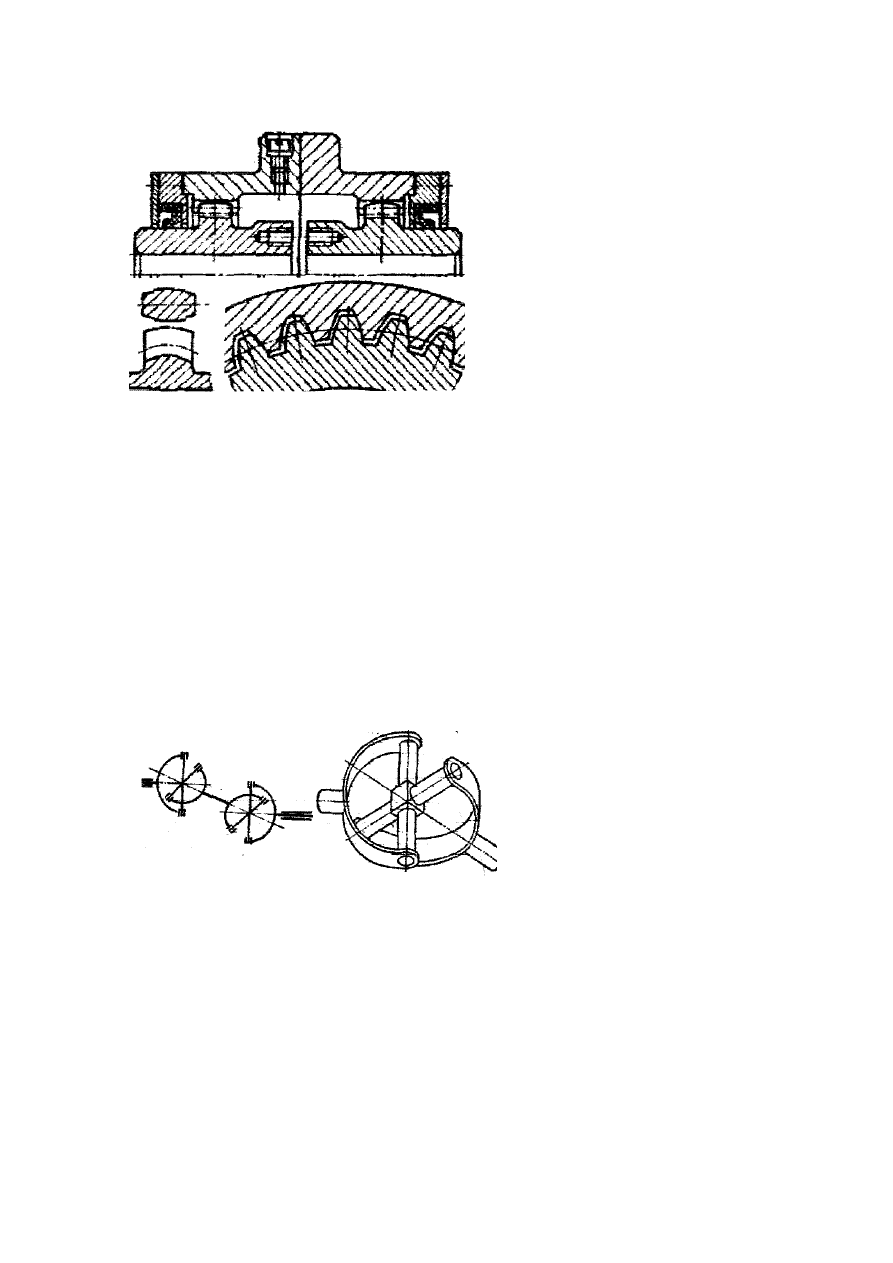

               ЗУБЧАТАЯ МУФТА

 ШАРНИРНАЯ МУФТА



71

ломка крестовины – весьма частый дефект, известный, практически, каждому
автовладельцу.

Муфты выбираются по каталогу. Проверочный расчёт ведётся для рабочих

поверхностей шарниров на смятие, проверяется   прочность вилок и крестовины.

Малогабаритные шарнирные муфты стандартизованы в диапазоне диа-

метров  8

÷ 40 мм и моментов  1,25 ÷ 128 кГм. Крестовина выполнена в виде

параллелепипеда.  Шарнир  обра-
зуется с помощью вставных осей,
одна  из  которых  длинная,  а  дру-
гая  состоит  их  двух  коротких
втулок,

стянутых

заклёпкой.

Конструкция  весьма  технологич-
на.

Карданные передачи с шарнирной муфтой применяются на российских

железных дорогах в рамном подвешивании редуктора электропоездов и элек-
тровозов  серий  ВЛ,  ЧС,  ЭР.  Передача  вращающего  момента  от  двигателя  к
колёсной  паре  карданной  муфтой  компенсирует  несоосность  валов  якоря  и
зубчатого колеса при смещениях рамы тележки относительно колёсных пар.



7.4. УПРУГИЕ МУФТЫ

Предназначены главным образом для смягчения (амортизации) ударов,

толчков  и  вибрации.  Кроме  того,  допускают  некоторую  компенсацию  сме-
щений валов.

Главная особенность таких муфт – наличие металлического или неме-

таллического  упругого  элемента.  Способность  упругих  муфт  противостоять
ударам и вибрации значительно повышает долговечность машин.

Муфты с таким  упругим элементом применяются с 1972 г. для соеди-

нения мотора и редуктора моторного вагона электропоезда ЭР2Р.

Муфта  с  упругой  торообразной  оболочкой  может,  фактически,  рас-

сматриваться, как упругий шарнир Гука. Она способна компенсировать зна-
чительные неточности монтажа валов.

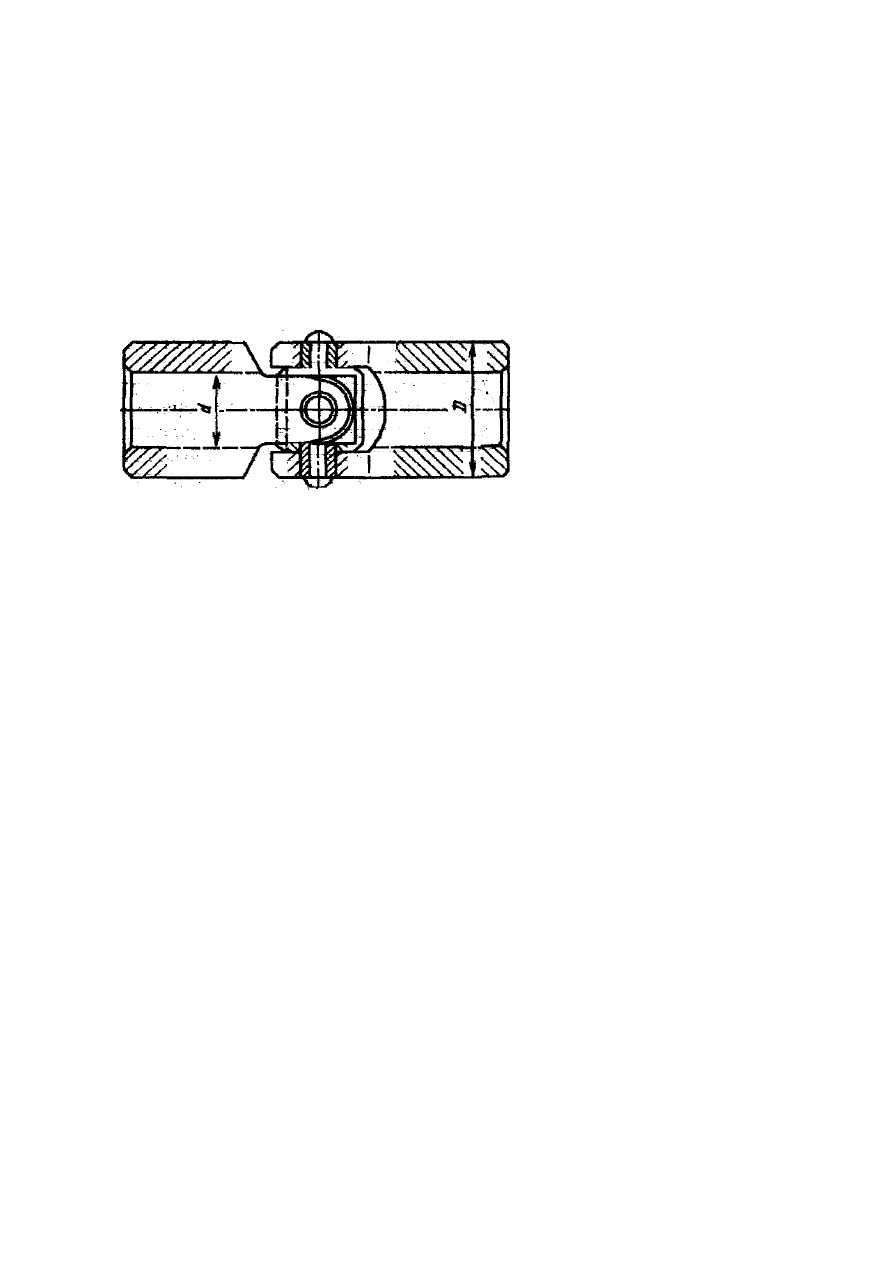

 МАЛОГАБАРИТНАЯ ШАРНИРНАЯ МУФТА



72

Лёгок монтаж, демонтаж

и  замена  упругого  элемента.
Допускаются

радиальные

смещения 1

÷ 5 мм, осевые 2 ÷

6  мм,  угловые  1,5

÷  2

о

,  угол

закручивания  5

÷ 30

о

.



Несущая  способность  (и

прочность)  муфт  зависит  от

крепления  оболочки  к  фланцам.  Стандартизованы  муфты  с  неразрезной  уп-
ругой оболочкой в диапазоне моментов  2

÷ 2500 кГм.



Широкое  применение  находит  упругая  втулочно-пальцевая  муфта

("МУВП").

Здесь  нет  необходимо-

сти  крепить  резину  к  металлу,
легко  заменять  упругие  эле-
менты при износе.

В этих муфтах момент

передаётся  через  пальцы  и
насаженные  на  них  упругие
элементы в форме колец или
гофрированных  втулок.  Та-

кие муфты легки в изготовлении, просты в конструкции, удобны в эксплуа-
тации  и  поэтому  получили  широкое  применение,  особенно  для  передачи
вращения от электродвигателя.

Муфты нормализованы в размерах  16

÷ 150 мм и моментов  3,2 ÷ 1500

кГм.

К сожалению, радиальные и угловые смещения существенно снижают

срок службы упругих элементов и повышают нагрузки на валы и опоры.

Муфты  рассчитывают  по  допускаемым  давлениям  между  пальцами  и

упругими втулками

P = 2 M

вр

/ (zDdl)

≤  [p],

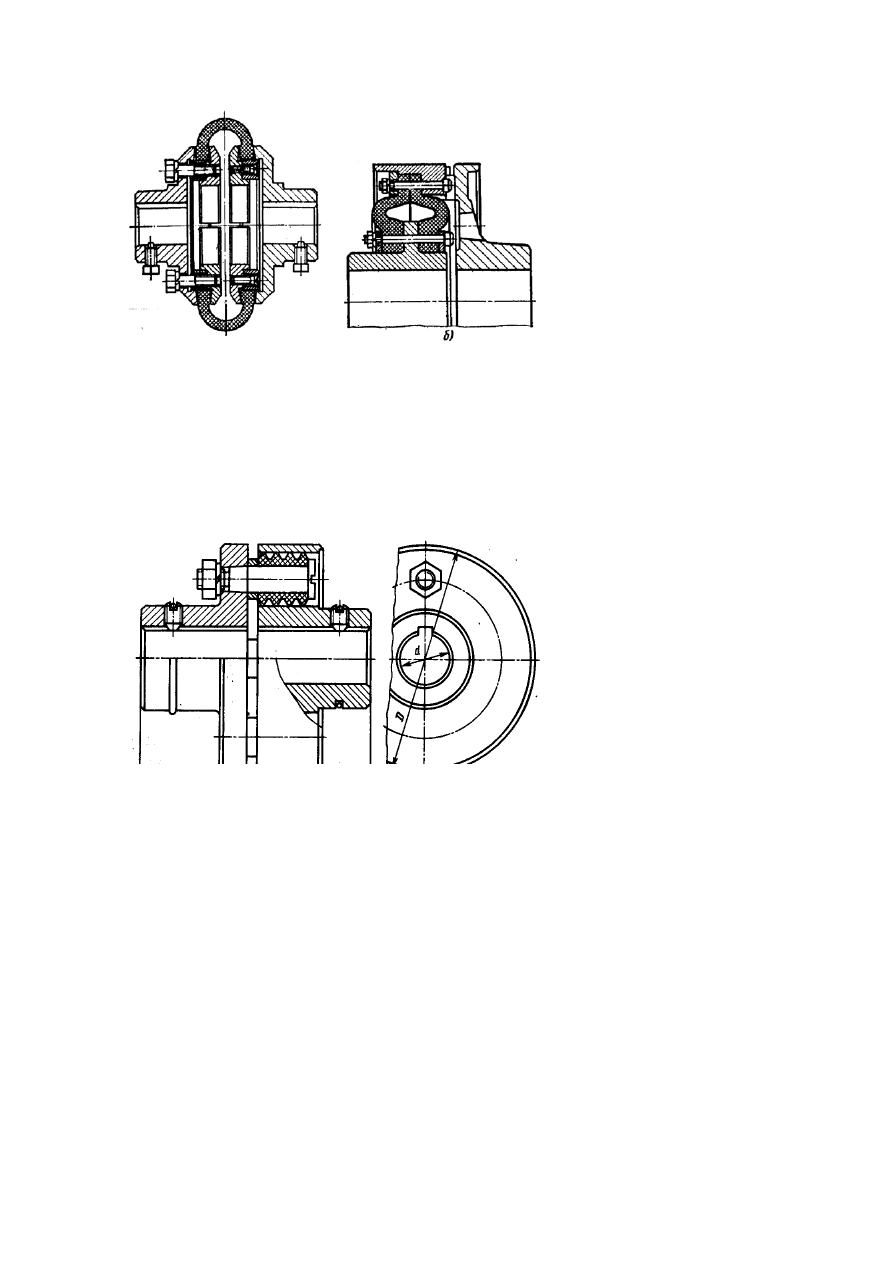

          УПРУГАЯ  МУФТА

 УПРУГО-ВТУЛОЧНО-ПАЛЬЦЕВАЯ МУФТА

(МУВП)
