65

ваются при сборке, заполняют и герметизируют зазоры [20]. Их недостаток в
том,  что  в  конструкции  требуется  предусматривать  специальные  полости.
Эту  полость  первоначально  заполняют  на  2/3  объёма  при  n

≤ 1500 об/мин

или на 1/2 объёма при n > 1500 об/мин. В дальнейшем обычно через каждые
три месяца через специальные устройства  (пресс-маслёнки)  добавляют све-
жую смазку, а через год её меняют с предварительной разборкой и промыв-
кой  узла.  При  консистентной  смазке  необходимо  применение  щелевых,  ла-
биринтных и центробежных уплотнений.

Жидкие  смазки [14, 24, 25, 29, 38] применяются  при  более  высоких

температурах, когда густые  плавятся и вытекают. Обеспечивают минималь-
ные потери на трение. Обычный способ в случае нижнего расположения чер-
вяка – организация масляных ванн (например, картер двигателя и т.п.), в ко-
торых масло налито до уровня нижнего тела качения. В зубчатых передачах
колёса  погружают  не  более  чем  на  высоту  зуба,  во  избежание  больших  по-
терь  на  перемешивание  масла.  Уровень  масла  контролируется  щупом-
маслоуказателем, как, например,  в двигателях легковых автомобилей.


Разбрызгивание  масла  внутри  корпуса  механизмов  происходит  с  по-

мощью  специальных  лопастей-крыльчаток  либо  зубчатых  колёс  и  применя-
ется  для  создания  масляного  тумана,  который  способствует    выравниванию
температуры и теплоотводу от механизма. Однако проектировщику не следу-
ет надеяться на то, что разбрызгиванием будут достаточно смазаны подшип-
ники, находящиеся  выше уровня масляной ванны.

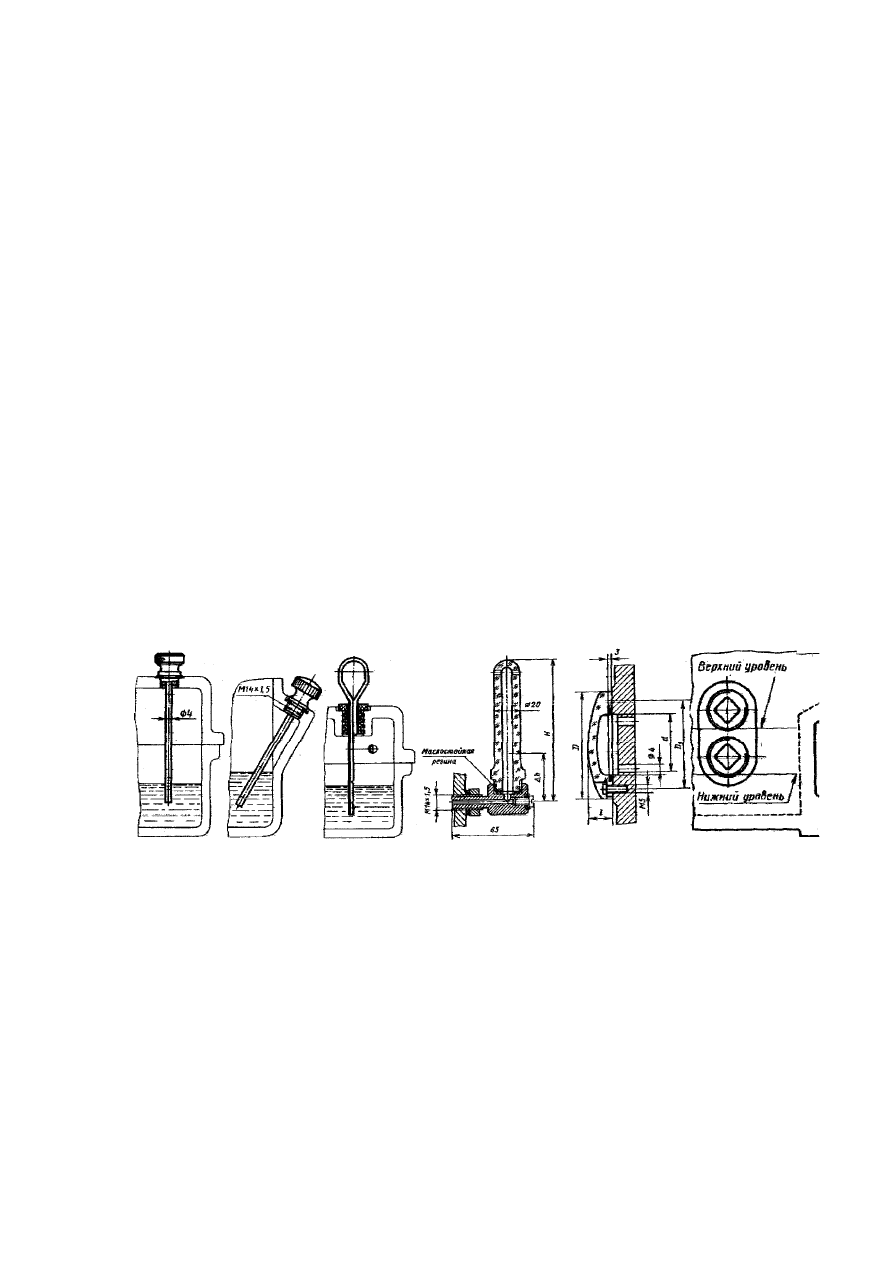

ЖЕЗЛОВЫЕ                                              СТЕКЛЯННЫЕ                              КРАНОВЫЙ

МАСЛОУКАЗАТЕЛИ



66

КОНТРОЛЬНЫЕ ВОПРОСЫ

V

 Что  является  обязательным  элементом  в  конструкции  подшипников

скольжения ?

V

 Какие поломки наблюдаются у подшипников скольжения ?

V

 Для чего в подшипниках качения применяется смазка ?

V

 Какие режимы трения возможны в подшипниках скольжения со смазкой ?

V

 Что считается критерием работоспособности подшипников качения ?

V

 В чём заключается принцип конструкции подшипников качения ?

V

 Какие тела качения применяются в подшипниках ?

V

 Для чего в подшипниках качения устанавливают сепаратор ?

V

 Каковы достоинства и недостатки подшипников качения ?

V

 По каким признакам классифицируются подшипники качения ?

V

 Какие  типы  подшипников  назначаются  в  зависимости  от  действующих  в

опорах  нагрузок ?

V

 Каковы причины поломок и критерии расчёта подшипников качения ?

V

 Что такое долговечность подшипника ?

V

 Что такое грузоподъёмность подшипника ?

V

 Что такое эквивалентная динамическая нагрузка на подшипник и как она

определяется ?

V

 Как фиксируются внутреннее и наружное кольца подшипника качения ?

V

 Как и зачем регулируется жёсткость подшипника качения ?

V

 С какой целью применяются уплотнения в подшипниковых узлах ?

V

 Какие типы уплотнений применяют для подшипниковых узлов ?

V

 Какие посадки на вал и в корпус назначаются для подшипников качения ?

V

 Как выполняется монтаж и демонтаж подшипников качения ?

V

 Какие виды смазок применяются для подшипников качения ?



7. МУФТЫ



Это  устройства  для  соединения  валов  и  передачи  между  ними  вра-

щающего момента [34].

Муфты могут передавать вращающий момент и валам, и другим дета-

лям (колёсам, шкивам и т.д.). Соединяют соосные и несоосные валы. Муфты
существуют  потому,  что  всегда  есть  некоторая  несоосность,  перекосы,  вза-
имная  подвижность  валов.  Конструкции  муфт    весьма  разнообразны.  Про-



67

стейшая муфта сделана из куска ниппельной трубочки и соединяет вал элек-
тромоторчика  с  крыльчаткой    автомобильного  омывателя  стекла.  Муфты
турбокомпрессоров реактивных двигателей состоят из сотен деталей и явля-
ются сложнейшими саморегулирующимися системами.

Группы муфт различают по их физической природе.

Î



Муфты механического действия.

Î



Муфты электрического (электромагнитного) действия.

Î



Муфты гидравлического или пневматического действия.
Классы муфт различают по режиму соединения валов.

Î



Нерасцепляемые (постоянные, соединительные) – соединяют валы по-
стоянно, образуют длинные валы.

Î



Управляемые – соединяют и разъединяют валы в процессе работы, на-
пример, широко известная автомобильная муфта сцепления.

Î



Самодействующие – срабатывают автоматически при заданном режиме
работы.

Î



Прочие.

Основная характеристика муфты – передаваемый вращающий момент.
Существенные показатели – габариты, масса, момент инерции.
Муфта, рассчитанная на передачу определённого вращающего момен-

та,  выполняется  в  нескольких  модификациях  для  разных  диаметров  валов.
Муфты – автономные узлы, поэтому они легко стандартизируются.

Муфты рассчитывают по  их критериям работоспособности:

Î



прочности при циклических и ударных нагрузках,

Î



износостойкости,

Î



жёсткости.

На  практике  муфты  подбираются  из  каталога  по  величине  передавае-

мого момента  M = M

Вала

K,   где М

Вала

 – номинальный момент, определённый

расчётом динамики механизма, К – коэффициент режима работы: К = 1

÷ 1,5

спокойная работа, лёгкие машины;  К = 1,5

÷ 2    переменные нагрузки, ма-

шины среднего веса  (поршневые компрессоры);  К  =   2

÷ 6     ударные на-

грузки, большие массы (прессы, молоты). Для двигателей  транспортных ма-
шин К завышают на 20

÷ 40 % в зависимости от числа цилиндров.



68



МУФТЫ

 Механические

Электрические

 Пневматические,

гидравлические



Нерасцепляемые

Прочие

Самодействующие

Управляемые

Предохранительные

Жёсткие

Компенсирующие

самоустанавливающиеся

Упругие

Неразъёмные

Разъёмные в

 параллельной валу

плоскости

Группы (по физической природе)

Разъёмные в

перпендикулярной

валу плоскости

Осевые

Радиальные

Угловые

Универсальные

Линейные

Нелинейные

Синхронные



Асинхронные

(фрикционные)

С механическим, гидравличе-

ским, пневматическим и элек-

трическим переключением

Центробежные

Объёмные

Фрикционные

Храповые

Фрикционные

С разрушаемым

элементом

С неразрушаемым

элементом



КЛАССИФИКАЦИЯ МУФТ

по рекомендации института стандартизации

Класс

ы

 (

по

 режи

м

у

со

ед

инен

ия

 валов

)
