61

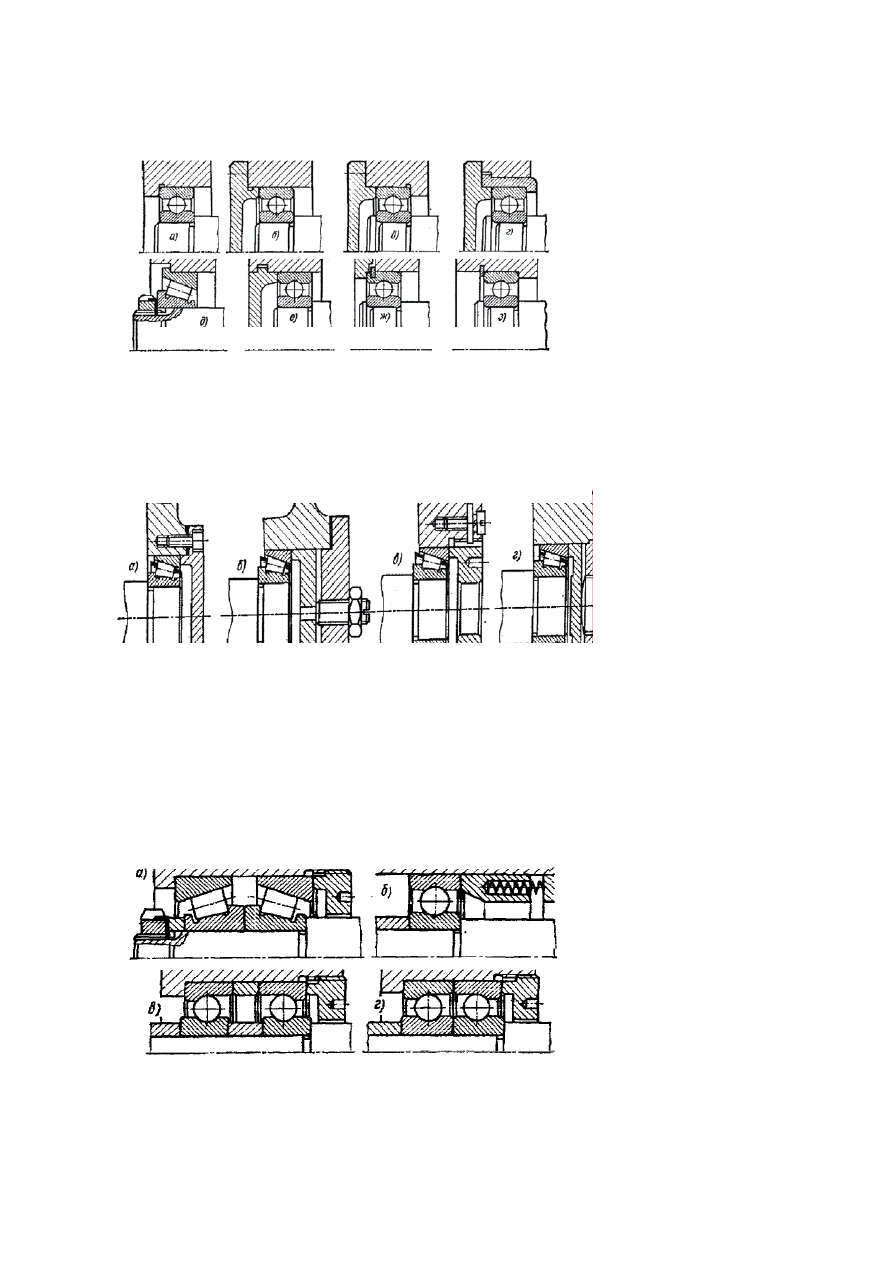

Для фиксации наружных колец применяют:

Î



уступы в корпусе и стака-
не (а);

Î



крышки (б);

Î



крышки и уступы (в,г);

Î



упорные борта (д);

Î



врезные крышки при
разъёмных корпусах (е);

Î



пружинные кольца (ж,з).

Радиально-упорные  подшипники  требуют  осевого  регулирования,  ко-

торое делается смещением наружного кольца:

Î



прокладками  из  ме-
талла (а);

Î



крепёжным  винтом
(б,г)  при  малых  осе-
вых силах;

Î



резьбовой  крышкой
или кольцом (в).


Жёсткость подшипников и их предварительный натяг


Деформации  подшипников  качения  примерно  равны  деформациям  ва-

лов.  Поддержание  высокой  жёсткости  подшипниковых  узлов  обеспечивает

точность  вращения  систе-
мы.  Максимальную  жёст-
кость  имеют  точные  роли-
коподшипники.

Жёсткость  увеличива-

ется предварительным натя-
гом, суть которого в выбор-
ке зазоров и начальном сжа-

тии  тел  качения.  Это  достигается  взаимным  осевым  смещением  колец  по-
средством:

          КРЕПЛЕНИЕ НАРУЖНЫХ  КОЛЕЦ

ОСЕВОЕ РЕГУЛИРОВАНИЕ ПОДШИПНИКОВ

 ПРЕДВАРИТЕЛЬНЫЙ  НАТЯГ ПОДШИПНИКОВ



62

Î



затяжки резьбы (а);

Î



пружинами (б);

Î



установкой втулок (в);

Î



шлифовкой торцов колец (г).

Излишний  преднатяг    приводит  к  усилению  износа  сепаратора  из-за

набегания  на  него  части  тел  качения  и  отставания  другой  части  в  связи  с
разными их диаметрами.


Уплотняющие устройства

Это специальные детали, выполненные из мягких упругих материалов

(мягкие металлы, резина, пластмасса, войлок и т.п.), которые предотвращают
вытекание смазки из подшипниковых узлов и попадание в них загрязнения.

По принципу действия уплотнения разделяются на:

Î



контактные  ман-
жетные,  войлоч-
ные,  с  металличе-
скими  кольцами
(а,б),  применяют-
ся  на  низких  и
средних

скоро-

стях,  дают  плот-
ный  контакт  под-
вижных  и  непод-
вижных деталей;

Î



щелевые и лабиринтные, препятствуют протеканию жидкостей и даже га-
за через каскад щелей и камер (в,г,д,е), так, типовая букса грузового ваго-
на имеет четырёхкамерное лабиринтное уплотнение с зазором 0,8 мм;

Î



центробежные (ж,з);

Î



комбинированные.

Известны конструкции подшипников со встроенными уплотнениями.



         УПЛОТНЕНИЯ ПОДШИПНИКОВЫХ УЗЛОВ



63

Посадки подшипников на вал и в корпус

При проектировании подшипниковых узлов принципиальное значение

имеет сопряжение (посадка) внутренних колец с валом и наружных с корпу-
сом [14]. Поскольку подшипники являются стандартными узлами, то валы и
корпуса должны приспосабливаться к ним. Внутренние кольца сажают на вал
по  системе  отверстия,  а  наружные  в  корпус  по  системе  вала.  При  том,  что
поле допусков внутреннего кольца направлено не в тело, а к центру,  посадки
на вал получаются более плотными, чем обычно в системе отверстия.

В  зависимости  от  режима  работы  машины,  чем  больше  нагрузка  и

сильнее толчки, тем более плотными должны быть посадки. Чем быстроход-
нее  машина  (меньше  нагрузки,  выше  температуры),  тем  посадки  должны
быть свободнее.



ПОСАДКИ    ПОДШИПНИКОВ



64

Посадки роликоподшипников должны быть более плотными в связи с

большими  нагрузками.  Посадки  радиально-упорных  подшипников  плотнее,
чем у радиальных, у которых посадочные натяги искажают зазоры. Посадки
крупных подшипников из-за больших сил назначают плотнее, чем у средних
и мелких. Рекомендации по выбору посадок по мере роста нагрузок в опорах
можно сформулировать следующим образом:

Î



Допуски валов при вращающемся вале – j

s

6; k6; m6; n6.

Î



Допуски валов при вращающемся корпусе – g6; h6.

Î



Допуски корпуса при вращающемся вале – H7; H6; J

s

7; J

s

6; K7.

Î



Допуски корпуса при вращающемся корпусе – K7; M7; N7; P7.



Монтаж и демонтаж подшипников


Нередко наблюдаются случаи, когда повреждения подшипников вызваны не-

брежным, безграмотным монтажём и демонтажём.

Подшипники  со  значительным  натягом  на  валу  следует  монтировать

нагретыми  в  масле  или  охлаждать  вал  сухим  льдом.  В  остальных  случаях
подшипники можно напрессовывать на вал с помощью пресса.

Посадка подшипника ударами молотка

через оправку из мягкого металла допустима
только  при  малых  натягах  для  мелких  и
средних подшипников. Демонтаж допускает-
ся  только  с  помощью  специальных  съёмни-
ков.

Общий  принцип:  усилие  приклады-

вается только к тому кольцу, которое установлено с натягом и  не долж-
но передаваться на тела качения.


Смазка подшипников качения
Применяется как для снижения трения, так и для повышения теплоот-

вода.

Пластичные (густые) смазки более легки в обслуживании, меньше рас-

ходуются,  удобны  в  применении  в  труднодоступных  местах,  куда  заклады-



МОНТАЖ    И    ДЕМОНТАЖ

  ПОДШИПНИКОВ

УДАРЫ
