85

дартных гаек. Так, приняв в качестве предельных напряжений пределы теку-
чести материала и учитывая, что τ

Т

 ≈ 0,6

σ

Т

 условие равнопрочности резьбы

на срез и стержня винта на растяжение предстанет в виде: τ = F/(πd

1

HKK

m

)=

= 0,6σ

Т

 = 0,6 F /[(π/4) d

1

2

]. При K = 0,87 и K

m

= 0,6  получаем H ≈ 0,8d

1

, а учи-

тывая,  что  d

1

=  d  окончательно  принимаем  высоту  нормальной  стандартной

крепёжной гайки H ≈ 0,8d.

Кроме нормальной стандартом предусмотрены высокие H ≈ 1,2d и низ-

кие H ≈ 0,5d гайки. По тем же соображениям устанавливают глубину завин-
чивания винтов и шпилек в детали: в стальные H

1

= d, в хрупкие – чугунные

и силуминовые H =1,5d. Стандартные высоты гаек (кроме низких) и глубины
завинчивания  избавляют  нас  от  расчёта  на  прочность  резьбы  стандартных
крепёжных  деталей.

В  расчётах  невозможно  игнорировать  по-

датливость болта и соединяемых деталей. В про-
стейшем случае при болтах постоянного сечения
и однородных деталях

λ

б

= l

б

/ (Е

б

А

б

);   λ

д

= δ

д

/ (Е

д

А

д

),

где  λ

б

, λ

д

–  податливости болта и деталей, равные

их  деформации  при  единичной  нагрузке  (подат-
ливость обратна жёсткости); Е

б

, Е

д

, А

б

, А

д

– моду-

ли  упругости  и  площади  сечения  болта  и  деталей;  δ

д

 – суммарная  толщина

деталей   δ

д

 ≈ l

б

.

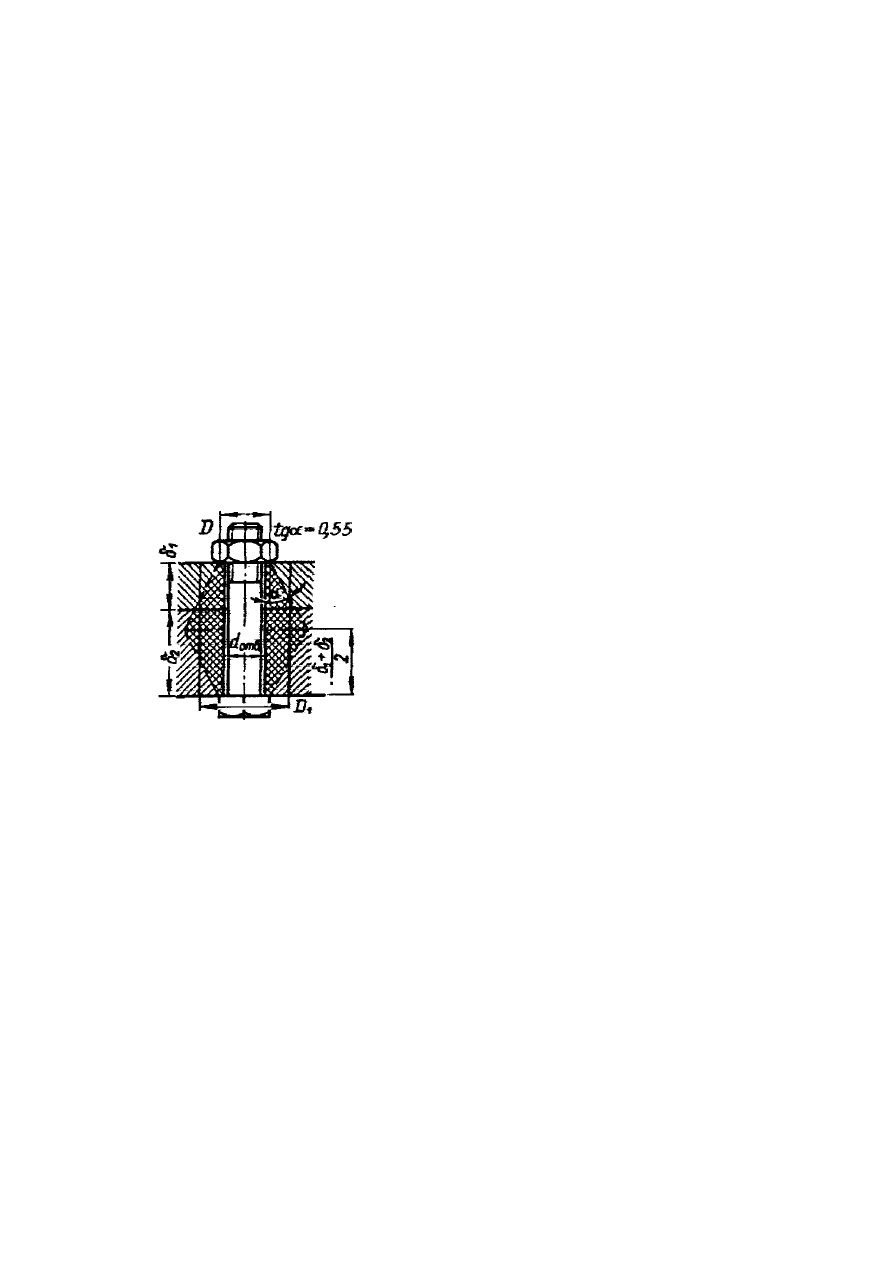

В сложном случае податливость системы определяют как сумму подат-

ливостей  отдельных  участков  болта  и  отдельных  деталей.  Под  площадями
сечения A понимают площади тех частей, которые подвержены деформации
от затяжки болта. Здесь полагают, что деформации от гайки и головки болта
располагаются вглубь деталей по конусам с углом α = 30

о

. Приравнивая объ-

ём этих конусов к объёму цилиндра, находят его диаметр

D

1

= D +(δ

1

+ δ

2

) / 4;       A

д

 = π (D

1

2

– d

отв

2

) / 4.

 Внешняя  нагрузка  F  деформирует  не  только  болт,  но  и  прокладки,

шайбы,  тарельчатые  пружины  и  т.п. (1,2). Поэтому  при  расчёте  суммарной
нагрузки болта F

Σ

вводят понятие коэффициента внешней нагрузки χ, равно-

го  приращению  нагрузки  болта  в  долях  от  внешней  нагрузки.  Тогда

ПОДАТЛИВОСТЬ

  ДЕТАЛЕЙ





86

F

Σ

 = F

зат

 + χF. При этом упругие прокладки 1 и 2 нельзя рассматривать как

детали 3, 4 и 5, деформация которых уменьшается. В таких случаях все дета-
ли соединения разделяют на две системы:

1.  Детали  системы  болта,  в  которых  под

действием  нагрузки  абсолютная  дефор-
мация возрастает (болт, прокладки 1,2);

2.  Детали  системы  корпуса,  в  которых  аб-

солютная

деформация

уменьшается

(3,4,5).

При этом

).

/(

5

1

5

3

∑

∑

+

=

Дi

б

Дi

λ

λ

λ

χ



В  таких  соединениях  наборы  упругих

прокладок  (шайб,  тарельчатых  пружин)  су-
щественно  увеличивают  податливость  систе-

мы болта, а следовательно, уменьшают нагрузку на болт.

В  расчёте  болтов  сначала  находят  силу,  приходящуюся  на  один  болт.

Затем всё многообразие компоновок резьбовых соединений может быть све-
дено к трём простейшим расчётным схемам.

А. Болт вставлен в отверстия с зазором.

   Соединение нагружено продольной силой Q. Болт растянут.

Условие прочности  на растяжение запишется в виде:

[ ]

.

резьб
раст

резьб

раст

σ

σ

≤



Напряжения растяжения в резьбе

.

/

4

2

внутр

резьб

раст

d

Q

π

σ

=



Из условия прочности на растяжение находим внутрен-

ний диаметр резьбы болта

[ ]

).

/(

4

резьбы
раст

внутр

Q

d

σ

π

≥



Найденный  внутренний  диаметр  резьбы  округляют  до  ближайшего

большего  по  ГОСТ 9150-59.  Там  же  указан  конкретный  типоразмер-номер
(наружный диаметр резьбы) болта.






БОЛТ

 С

 ЗА

ЗОРОМ



ВНЕШНЯЯ НАГРУЗКА F,

УВЕЛИЧИВАЮЩАЯ

ДЕФОРМАЦИЮ БОЛТА



87

Б. Болт вставлен в отверстия без зазора.

           Соединение нагружено поперечной силой  Р.


При этом болт работает на срез. Внутренний диаметр

резьбы  рассчитывается  аналогично  случаю  с  растяжением:

[ ]

.

)

/(

4

резьбы

срез

внутр

P

d

τ

π

≥



Порядок  назначения  номера  болта  также  аналогичен

предыдущему случаю.

В. Болт вставлен с зазором.

    Соединение нагружено поперечной силой F.

Сила затяжки болта  V должна дать такую силу тре-

ния между деталями, которая была бы больше поперечной
сдвигающей силы F.

Болт работает на растяжение, а от момента затяжки

испытывает  ещё  и  кручение,  которое  учитывается  повы-
шением  нормальных напряжений  на 30% (в 1,3 раза).

Тогда

[ ]

.

)

/(

*

3

,

1

*

4

резьбы
раст

внутр

V

d

σ

π

≥



По  опыту  многочисленных  расчётов  принимают  величину  требуемой

растягивающей силы  V в зависимости от сдвигающей поперечной силы F

V = 1,2 F/ f.

Тогда внутренний диаметр резьбы болта

[ ]

,

)

/(

24

,

6

резьб
раст

внутр

f

F

d

σ

π

≥



где  f  –  коэффициент трения.

Во  всех  случаях  в  расчёте  находится  внутренний  диаметр  резьбы,  а

обозначается  резьба  по  наружному  диаметру.  Распространённая  ошибка  со-
стоит  в  том,  что  рассчитав,  например,  внутренний  диаметр  резьбы  болта
8мм, назначают болт М8, в то время как следует назначить болт М10, имею-
щий наружный диаметр резьбы 10мм, а внутренний 8мм.

Концентрация напряжений во впадинах витков резьбы учитывается за-

нижением допускаемых напряжений резьбы на 40% по сравнению с соответ-
ствующими допускаемыми напряжениями материала.




БОЛТ БЕЗ ЗАЗОРА

БОЛТ С ЗАЗОРОМ

И ПОПЕРЕЧНОЙ

СИЛОЙ



88

8.2.2.         Штифтовые соединения

Образуются  совместным  сверлением  соединяемых  деталей  и  уста-

новкой в отверстие с натягом специальных цилиндрических или конических
штифтов.

Соединения  предназначены

для  точного  взаимного  фиксиро-
вания  деталей,  а  также  для  пере-
дачи небольших нагрузок.



Конструкции  штифтов  многообраз-

ны.  Известны  цилиндрические  (а,б),  кони-
ческие  (в,г,д),  цилиндрические  пружинные
разрезные  (е),  просечённые  цилиндриче-
ские,  конические  и  др. (ж,з,и,к),  простые,
забиваемые в отверстия  (б,в), выбиваемые
из  сквозных  отверстий  с  другой  стороны
(гладкие,   с  насечками  и  канавками,  пру-
жинные,  вальцованные  из  ленты,  снабжён-

ные резьбой для закрепления или  извлечения (д) и т.д. Применяются специ-
альные срезаемые штифты, служащие предохранителями.

Гладкие штифты выполняют из стали 45 и А12, штифты с канавками и

пружинные – из пружинной стали.

При закреплении колёс на валу штифты передают как вращающий мо-

мент, так и  осевое усилие.

Достоинства штифтовых соединений:

  простота конструкции;
  простота монтажа-демонтажа;
  точное центрирование деталей благодаря посадке с натягом;
  работа в роли предохранителя, особенно при креплении колёс к валу.

Недостатком  штифтовых  соединений  является  ослабление  соединяе-

мых деталей отверстием.

Подобно  заклёпкам  штифты  работают  на  срез  и  смятие.  Соответст-

вующие расчёты выполняют обычно как проверочные

ШТИФТОВЫЕ СОЕДИНЕНИЯ

              ВИДЫ ШТИФТОВ
