Чаще всего упругие элементы легко обнаружить  при осмотре машины,

как,  например,  резиновые  покрышки  колёс,  пружины  и  рессоры,  мягкие
кресла водителей и машинистов.

Иногда  упругий  элемент  скрыт  под  видом  другой  детали,  например,

тонкого торсионного вала, шпильки с длинной тонкой шейкой, тонкостенно-
го стержня, прокладки,  оболочки и т.п. Однако и здесь опытный конструктор
сможет распознать и применять  такой "замаскированный" упругий элемент
именно по сравнительно малой жёсткости.

На железной дороге из-за тяжести транспорта деформации деталей пу-

ти достаточно велики. Здесь упругими элементами, наряду с рессорами под-
вижного состава,  фактически  становятся  рельсы,  шпалы  (особенно  деревян-
ные, а не бетонные) и грунт  путевой насыпи.

Упругие элементы находят широчайшее применение:

Î



для  амортизации  (снижение  ускорений  и  сил  инерции  при  ударах  и
вибрации за счёт значительно большего времени деформации упругого
элемента по сравнению с жёсткими деталями);

Î



для  создания  постоянных  сил  (например,  упругие  и  разрезные  шайбы
под гайкой создают постоянную  силу трения в витках резьбы, что пре-
пятствует самоотвинчиванию);

Î



для силового замыкания механизмов (чтобы исключить нежелательные
зазоры);

Î



для аккумуляции (накопления) механической энергии (часовые пружи-
ны,  пружина  оружейного  бойка,  дуга  лука,  резина  рогатки,  согнутая
вблизи студенческого лба линейка и т.д.);

Î



для измерения сил (пружинные весы основаны на связи веса и дефор-
мации измерительной пружины по закону Гука).

Обычно  упругие  элементы  выполняются  в  виде  пружин  различных

конструкций.


Основное распространение в машинах имеют упругие пружины сжатия

и растяжения. В этих пружинах витки подвержены кручению.  Цилиндриче-
ская  форма пружин   удобна для размещения их в машинах.





94


Основной характеристикой пружины, как и всякого упругого элемента,

является жёсткость или обратная ей податливость. Жёсткость K определяется
зависимостью упругой силы F от деформации x. Если эту зависимость мож-
но считать линейной, как в законе Гука, то жёсткость  находят делением си-
лы на деформацию                  K = F / x.

Если  зависимость  нелинейна,  как  это  и  бывает    в  реальных  конструк-

циях, жёсткость находят, как производную от силы по деформации  K=∂F/∂x.

Очевидно, что здесь нужно знать вид функции  F=f(x).
Для больших нагрузок при необходимости рассеяния энергии вибрации

и ударов применяют пакеты упругих элементов (пружин).

Идея состоит в том, что при деформации составных или слоистых пру-

жин  (рессор) энергия рассеивается за счёт взаимного трения элементов.

 Пластинчатые  пакетные  рессоры  успешно  применялись  с  первых  ша-

гов транспортного машиностроения – ещё в подвеске карет, применялись они
и на электровозах, и электропоездах первых выпусков, где были из-за неста-
бильности сил трения позже заменены витыми пружинами с параллельными
демпферами, их можно встретить в некоторых моделях автомобилей и строи-
тельно-дорожных машин.

ПРУЖИНЫ, РАБОТАЮЩИЕ  ПРИ РАЗЛИЧНЫХ ДЕФОРМАЦИЯХ

СЖАТИЕ-РАСТЯЖЕНИЕ (а,б,в,г)

    ИЗГИБ



КРУЧЕНИЕ (ж,з)

    ПЛАСТИНЧАТЫЕ РЕССОРЫ



95

Пластинчатые  рессоры    обладают  большим  демпфированием  (способ-

ностью рассеивать вибрацию).

Пакет  тарельчатых  пружин  используется  для  амортизации  ударов  и

вибрации в межтележечной упругой муфте электровозов ЧС4 и ЧС4

Т

.



В развитие этой идеи по инициативе  сотрудников  нашей академии на

Куйбышевской Дороге применяются тарельчатые пружины (шайбы) в болто-
вых соединениях накладок рельсовых стыков. Пружины подкладываются под
гайки перед затяжкой и обеспечивают высокие постоянные силы трения в со-
единении, к тому же разгружая болты.

Материалы  для  упругих  элементов  должны  иметь  высокие  упругие

свойства, а главное, не терять их со временем.

Основные  материалы  для  пружин – высокоуглеродистые  стали 65,70,

марганцовистые стали 65Г, кремнистые стали 60С2А, хромованадиевая сталь
50ХФА и т.п. Все эти материалы имеют более высокие механические свойст-
ва по сравнению с обычными конструкционными сталями.

В 1967 году в Самарском Аэрокосмическом университете был изобре-

тён  и  запатентован  материал,  названный  металлорезиной  "МР".  Материал
изготавливается  из  скомканной,  спутанной  металлической  проволоки,  кото-
рая затем прессуется в необходимые формы.

Колоссальное достоинство металлорезины в том, что она великолепно

сочетает прочность  металла  с упругостью резины и, кроме того, за счёт зна-
чительного  межпроволочного  трения  рассеивает  (демпфирует)  энергию  ко-
лебаний, являясь высокоэффективным средством виброзащиты.

Густоту    спутанной  проволоки  и  силу  прессования  можно  регулиро-

вать, получая заданные значения жёсткости и демпфирования металлорезины
в очень широком диапазоне.

Металлорезина, несомненно, имеет перспективное будущее в качестве

материала для изготовления упругих элементов.

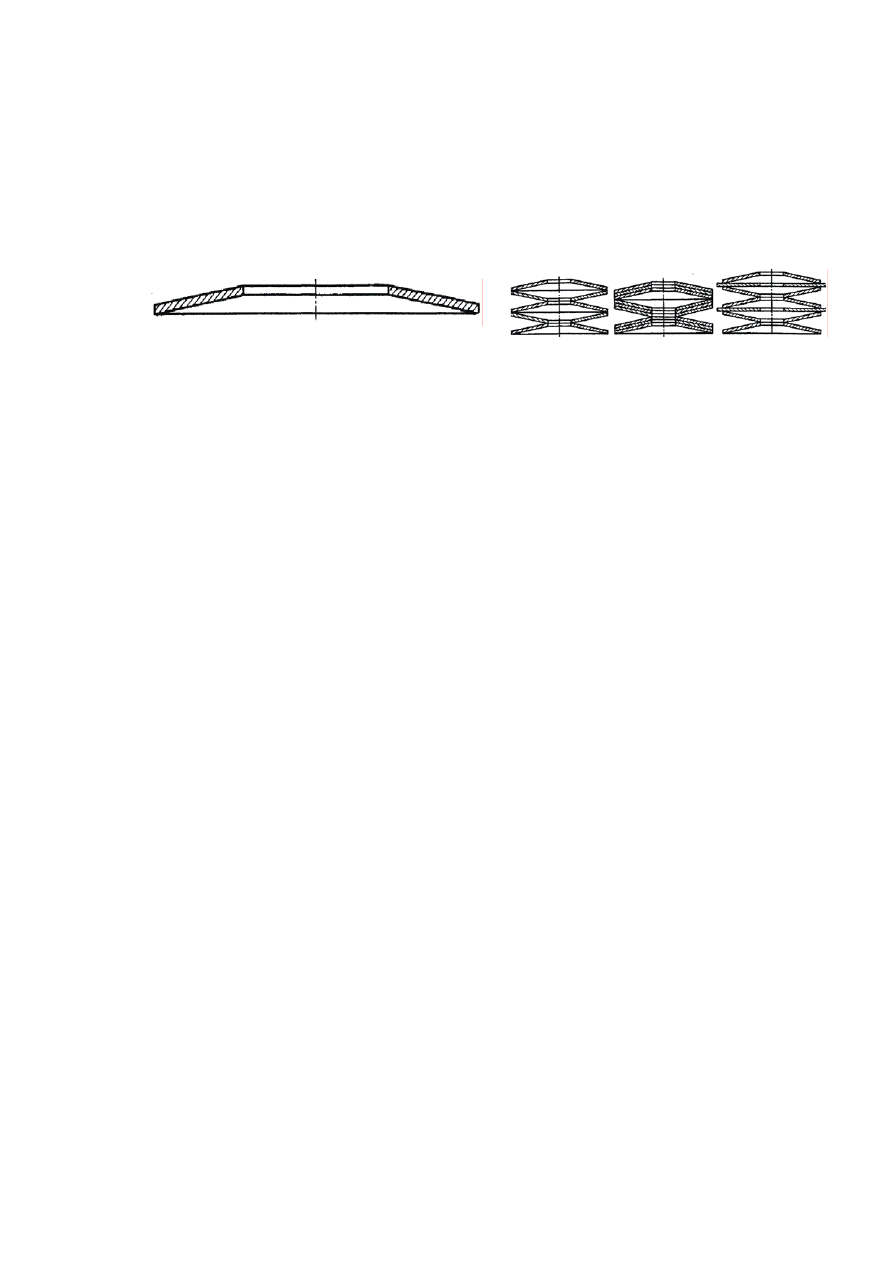

ТАРЕЛЬЧАТАЯ ПРУЖИНА (ШАЙБА) И ПАКЕТЫ ПРУЖИН



96

Упругие  элементы  требуют  весьма  точных  расчётов.  В  частности,  их

обязательно  рассчитывают  на  жёсткость,  поскольку  это  главная  характери-
стика.

Однако конструкции упругих элементов столь разнообразны, а расчёт-

ные  методики  столь  сложны,  что  привести  их  в  какой-либо  обобщённой
формуле невозможно. Тем более в рамках нашего курса, который на этом за-
кончен.



КОНТРОЛЬНЫЕ ВОПРОСЫ

V

 По  какому  признаку  в  конструкции  машины  можно  найти  упругие  эле-

менты ?

V

 Для каких задач  применяются упругие элементы ?

V

 Какая характеристика упругого элемента считается главной ?

V

 Из каких материалов следует изготавливать упругие элементы ?

V

 Каким образом на Куйбышевской дороге применяются тарельчатые шай-

бы-пружины ?
