Детали машин и основы конструирования - часть 8



33

Вследствие      нагрева,  вызванного  трением,  червячные  передачи  нуж-

даются  также  и  в  тепловом  расчёте.  Практика    показывает,  что  механизм
опасно нагревать выше 95

о

С. Допускаемая температура назначается  65

o

C.

Уравнение  для  теплового  расчёта  составляется  из  баланса  тепловой

энергии,  а  именно:  выделяемое  червячной  парой  тепло  должно  полно-
стью отводиться в окружающую среду

Q

выделяемое

 =  Q

отводимое

.

Решая  это  уравнение,  находим  температуру  редуктора,  передающего

заданную мощность N

t = [860N(1-η)] / [K

T

S(1-Ψ)] + t

o

.

где  K

T

 –  коэффициент теплоотдачи, S – поверхность охлаждения (корпус),

t

o

 –  температура окружающей среды,

Ψ

 – коэффициент теплоотвода в пол.



В  случае,  когда  расчётная  температура  превышает  допускаемую,  то

следует  предусмотреть  отвод  избыточной  теплоты.  Это  достигается  оребре-
нием  редуктора,  искусственной  вентиляцией,  змеевиками  с  охлаждающей
жидкостью в масляной ванне и т.д.


Оптимальная пара трения это "сталь по бронзе". Поэтому при стальном

червяке червячные колёса должны выполняться из бронзовых сплавов. Одна-
ко  цветные  металлы  дороги  и  поэтому  из  бронзы  выполняется  лишь  зубча-

тый  венец,  который  крепится
на

сравнительно

дешёвой

стальной  ступице.  Таким  обра-
зом,  червячное  колесо - сбо-
рочная единица, где  самые по-
пулярные  способы  крепления
венца  это  либо  центробежное
литьё  в  кольцевую  канавку

ступицы; либо крепление венца к ступице болтами за фланец; либо посадка с
натягом  и  стопорение  винтами  для  предотвращения  взаимного  смещения
венца и ступицы.

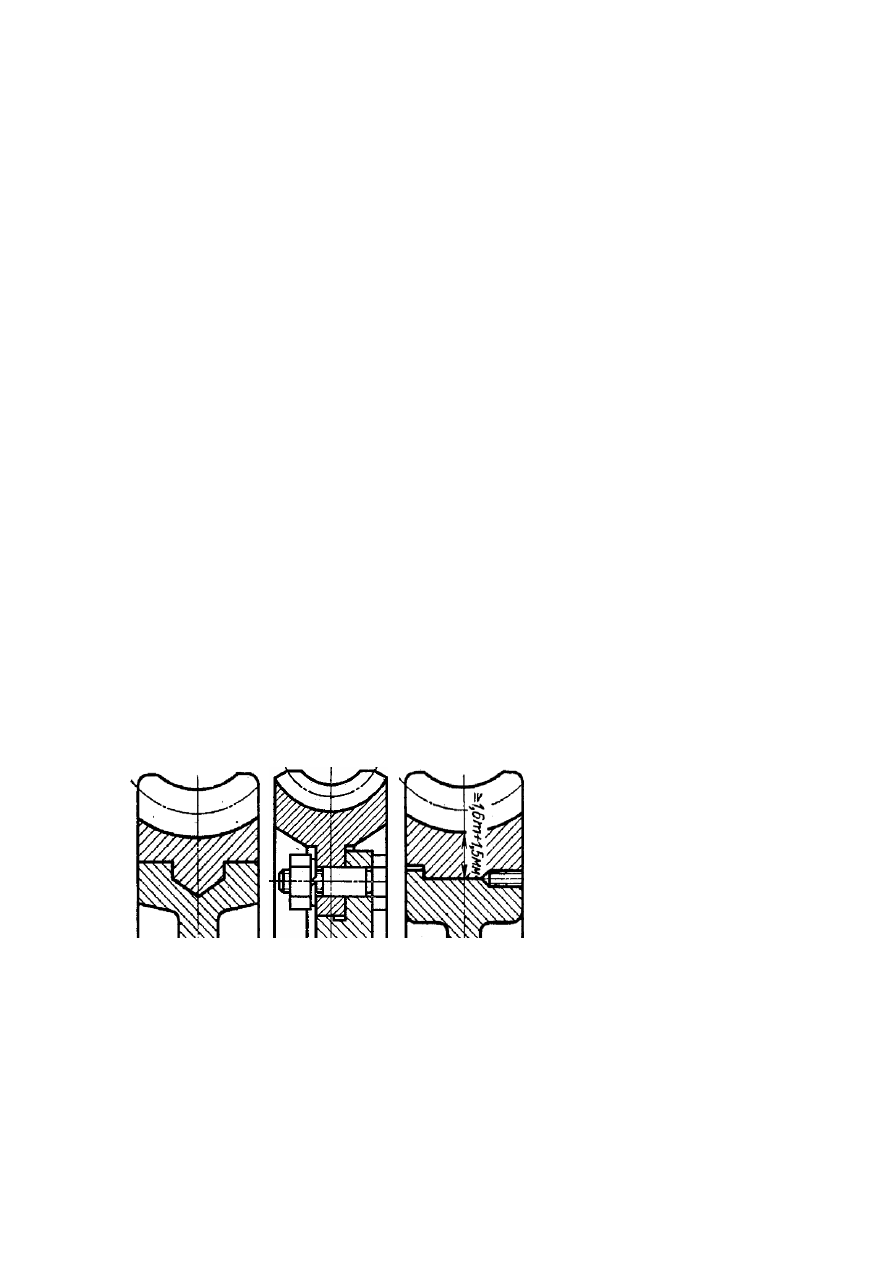

СОЕДИНЕНИЕ ВЕНЦА СО СТУПИЦЕЙ



ОТЛИВКА                       ФЛАНЕЦ                        ПОСАДКА

       В СТУПИЦУ            ПОД БОЛТЫ            С НАТЯГОМ



34

Крепление  венца  к  ступице  должно  обеспечивать  фиксацию  как  от

проворота  (осевая  сила  червяка = окружной  силе  колеса),  так  и  от  осевого
"снятия" венца (окружная сила червяка = осевой силе колеса).



КОНТРОЛЬНЫЕ ВОПРОСЫ

V

 Каково назначение передач в машинах ?

V

 Каковы области применения прямозубых и косозубых передач ?

V

 Каковы сравнительные достоинства прямозубых и косозубых колёс ?

V

 Как определяется передаточное отношение  и передаточное число ?

V

 Каковы главные виды разрушений зубчатых колёс ?

V

 Какие силы действуют в зубчатом зацеплении ?

V

 Какие  допущения  принимаются  при  расчёте  зубьев  на  контактную  проч-

ность ?

V

 По какой расчётной схеме выполняется расчёт зубьев на изгиб ?

V

 В чём заключаются достоинства и недостатки планетарных передач ?

V

 Для чего созданы волновые передачи и в чём заключается принцип их ра-

боты ?

V

 В чём заключаются достоинства и недостатки волновых передач ?

V

 Для чего созданы зацепления Новикова и в чём заключается принцип кон-

струкции их зубьев ?

V

 В чём заключаются достоинства и недостатки зацеплений Новикова ?

V

 В чём заключается принцип конструкции червячной передачи ?

V

 Каковы достоинства и недостатки червячных передач ?

V

 Какое свойство червячной передачи отличает её от других передач ?

V

 Каковы основные причины поломок червячных передач ?

V

 Из каких условий находят температуру червячной передачи ?

V

 Какие  методы  могут  применяться  для  снижения  температуры  червячной

передачи ?

V

 Какие материалы должны применяться для червячной передачи ?

V

 Каковы особенности конструкции червячных колёс ?







35

4.2. ПЕРЕДАЧИ  ТРЕНИЕМ   (сцеплением)


4.2.1.         ФРИКЦИОННЫЕ ПЕРЕДАЧИ

Передают движение за счёт сил трения (лат. frictio – трение). Про-

стейшие передачи состоят из двух цилиндрических или конических роликов -
катков.

Главное  условие  работы  передачи

состоит  в  том,  что  момент  сил    трения
между катками должен быть больше пе-
редаваемого вращающего момента.

Передаточное  отношение  цилинд-

рической  фрикционной  передачи  опре-
деляют как отношение частот вращения
или диаметров тел качения.



U = n

1

/n

2

=D

2

/[D

1

(1-

ε

)],

где ε – коэффициент скольжения (0,05 - для передач "всухую";  0,01 – для пе-
редач со смазкой и большими передаточными отношениями).

Для конической передачи – вместо диаметров берут  углы конусов.
Фрикционные передачи выполняются либо с постоянным, либо с регу-

лируемым  передаточным отношением (вариаторы).

Передачи с постоянным передаточным отношением  применяются ред-

ко, главным образом, в кинематических цепях приборов, например, магнито-
фонов и т.п. Они уступают зубчатым передачам в несущей способности. Зато
фрикционные вариаторы применяют как в кинематических, так и в силовых
передачах  для  бесступенчатого  регулирования  скорости.  Зубчатые  передачи
не позволяют такого регулирования.



Достоинства фрикционных передач:

  простота тел качения;
  равномерность вращения, что удобно для приборов;
  возможность плавного регулирования скорости;
  отсутствие мёртвого хода при реверсе передачи.

Недостатки фрикционных передач:

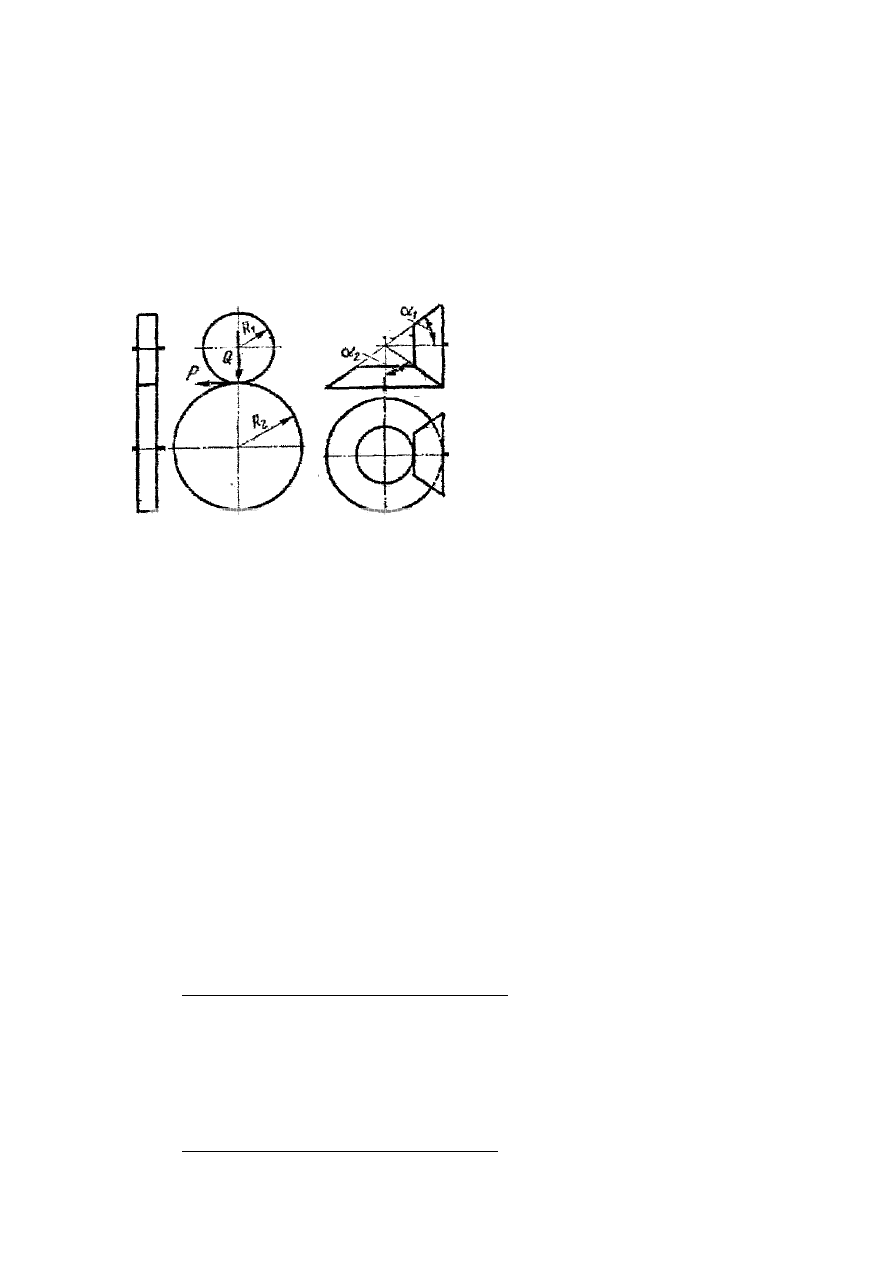

 ЦИЛИНДРИЧЕСКАЯ   КОНИЧЕСКАЯ

 ФРИКЦИОННЫЕ ПЕРЕДАЧИ



36

`

потребность в прижимных устройствах;

`

большие нагрузки на валы, т.к. необходимо прижатие дисков;

`

большие потери на трение;

`

повреждение катков при пробуксовке;

`

неточность передаточных отношений из-за пробуксовки.

Основными видами поломок фрикционных передач являются:

U

  усталостное выкрашивание (в передачах с  жидкостным трением смазки, когда

износ сводится к минимуму);

U

  износ (в  передачах без смазки);

U

  задир поверхности при пробуксовке.



Поскольку всё это следствие высоких контактных напряжений сжатия, то  в

качестве  проектировочного  выполняется  расчёт  по  допускаемым  контактным  на-
пряжениям [29]. Здесь  применяется  формула  Герца-Беляева,  которая,  собственно
говоря, и была выведена для этого случая.  Исходя из допускаемых контактных на-
пряжений,  свойств  материала  и  передаваемой  мощности  определяются  диаметры
фрикционных колёс

[ ]

.

;

1292

*

*

2

1

2

3

2

2

1

1

UD

D

U

n

N

f

E

D

K

=

⎟⎟

⎠

⎞

⎜⎜

⎝

⎛

=

σ

ψ

β



Основные требования к материалам фрикционных колёс:

Î



высокая износостойкость и поверхностная прочность;

Î



высокий коэффициент  трения (во избежание больших сил сжатия);

Î



высокий модуль упругости (чтобы площадка контакта, а значит и по-
тери на трение были малы).

Наиболее пригодными оказываются шарикоподшипниковые стали типа

ШХ15 или 18ХГТ, 18Х2Н4МА.

Разработаны  специальные  фрикционные  пластмассы  с  асбестовым  и

целлюлозным  наполнителем,  коэффициент  трения  которых  достигает 0,5.
Широко применяется текстолит.

Более надёжны передачи, у которых ведущий каток твёрже, чем ведо-

мый, т.к. тогда при пробуксовке не образуются лыски.
