Детали машин и основы конструирования - часть 6







25

H

t

w

t

r

изг

A

Y

bm

F

m

m

S

tg

S

l

b

F

bS

F

W

M

=

=

=

α

σ

2

6

 Здесь  b – ширина  зуба,  m – модуль  зацепления,  Y

H

 – коэффициент

прочности зуба.

Иногда используют понятие коэффициента формы зуба     Y

FH

= 1 / Y

H

Таким образом, получаем в окончательном виде условие прочности зуба на

изгиб :

σ

A

  =  q

n

 Y

H

/ m ≤ [

σ]

F

.  Полученное уравнение решают, задавшись свойст-

вами выбранного материала.

Допускаемые напряжения на изгиб (индекс F)  и контактные (индекс H) за-

висят от свойств материала, направления приложенной нагрузки и числа циклов на-
работки передачи            [

σ]

F

E

 = [

σ]

 K

K

FC

/ S

F

;   [

σ]

H

E

 = [

σ]

H

 K

/ S

H

.

Здесь  [

σ]

F

 и [

σ ]

H

 – соответственно пределы изгибной и контактной вынос-

ливости; S

F

и S

H

 – коэффициенты безопасности, зависящие от термообработки ма-

териалов; K

FC

 учитывает влияние двухстороннего приложения нагрузки для ревер-

сивных передач; K

F

и K

H

 - коэффициенты долговечности, зависящие от соотноше-

ния фактического и базового числа циклов наработки.  Фактическое число циклов
наработки находится произведением частоты вращения колеса и  срока его службы
в минутах.  Базовые  числа циклов напряжений зависят от материала и термообра-
ботки зубьев.

 Пример расчёта зубьев на контактную выносливость и на изгиб детально из-

ложен в учебном пособии нашей кафедры [3].

Расчёт  зубьев  на  изгиб  для  открытых  передач  (работают  на  неравно-

мерных режимах с  перегрузками) выполняют, как проектировочный. В рас-
чёте  задаются  прочностными  характеристиками  материала    и  определяют
модуль m, а через него и все геометрические параметры зубьев. Для закры-
тых передач излом зуба не характерен и этот расчёт выполняют, как прове-
рочный, сравнивая изгибные напряжения с допускаемыми [42].





4.1.2. ПЛАНЕТАРНЫЕ  ЗУБЧАТЫЕ  ПЕРЕДАЧИ

Планетарными  называют  передачи,  имеющие  зубчатые  колёса  с  пере-

мещающимися осями [8,29]. Эти подвижные колёса подобно планетам Сол-
нечной системы вращаются вокруг своих осей и одновременно перемещают-



26

ся вместе с осями, совершая плоское движение,  называются они сателлитами
(лат. satellitum – спутник). Подвижные колёса катятся по центральным колё-
сам  (их  иногда  называют  солнечными  колёсами),  имея  с  ними  внешнее,  а  с

корончатым

колесом

внутреннее  зацепление.
Оси  сателлитов  закреп-
лены  в  водиле  и  вра-
щаются  вместе  с  ним
вокруг

центральной

оси.


Планетарные  пере-

дачи  имеют  ряд  преиму-
ществ перед обычными:

  большие передаточные отношения при малых габаритах и массе;
  возможность сложения или разложения механической мощности;
  лёгкое управление и регулирование скорости;
  малый шум вследствие замыкания сил в механизме.

В планетарных передачах широко применяют внутреннее зубчатое за-

цепление с углом

α

w

 = 30

о

Для  обеспечения  сборки  планетарных  передач  необходимо  соблюдать

условие  соосности  (совпадение  геометрических  центров  колёс);  условие
сборки (сумма зубьев центральных колёс кратна числу сателлитов) и сосед-
ства (вершины зубьев сателлитов не соприкасаются друг с другом).

Зубчатые колёса планетарных передач рассчитываются по тем же зако-

нам, что и колёса обычных цилиндрических передач [39].


4.1.3. ВОЛНОВЫЕ ЗУБЧАТЫЕ ПЕРЕДАЧИ


Представляют  собой  цилиндрические  передачи,

где  одно  из  колёс    имеет  гибкий  венец.    Этот  гибкий
венец  деформируется  генератором  волн  специальной
некруглой  формы  и  входит  в  зацепление  с    централь-

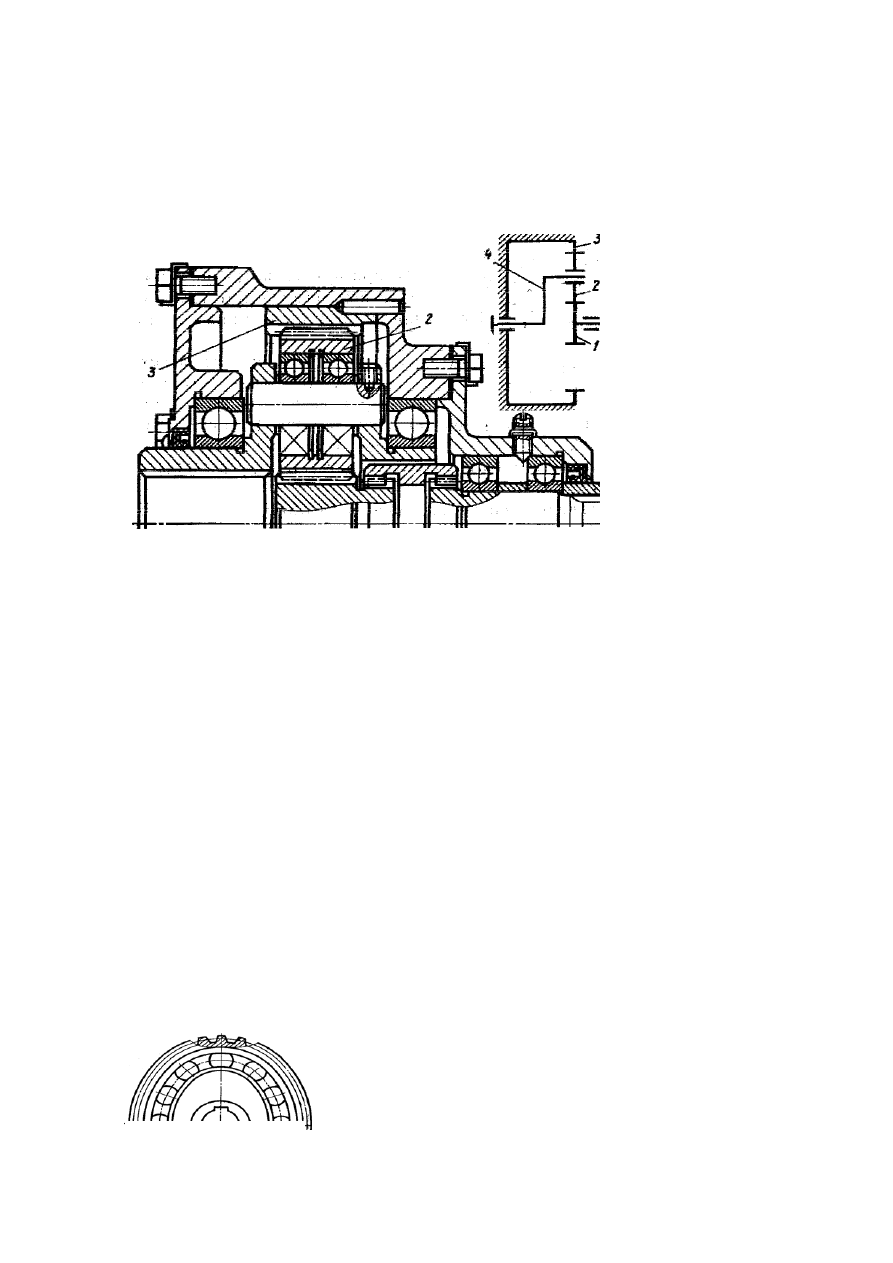

 ПЛАНЕТАРНАЯ ПЕРЕДАЧА

 1- солнечное колесо, 2 - сателлиты,
     3- корончатое колесо, 4 - водило.

ГЕНЕРАТОР ВОЛН



27

ным колесом  в двух зонах [17].

Идея волновых передач заключается в наличии нескольких пар зацеп-

ления, которые ещё и перемещаются по окружности, за счёт чего достигается
огромное передаточное отношение (обычно  U  60

÷ 300, известны конструк-

ции с U > 1000). И это в одной ступени!

Принцип  работы  волно-

вой  передачи  аналогичен  ра-
боте  планетарной  передачи  с
внутренним  зацеплением  и
деформируемым сателлитом.

Такая  передача  была  за-

патентована

американским

инженером Массером в 1959 г.

Волновые

передачи

имеют  меньшие  массу  и  габа-
риты,  большую  кинематиче-
скую

точность,

меньший

мёртвый  ход,  высокую  вибропрочность  за  счёт  демпфирования  (рассеяния
энергии) колебаний, создают меньший шум.

При необходимости такие передачи позволяют передавать движение в

герметичное  пространство  без  применения  уплотняющих  сальников,  что
особенно ценно для авиационной, космической и подводной техники, а также
для машин химической  промышленности.



К недостаткам волновых передач относятся:

ограниченные  обороты  ведущего  вала  (во  избежание  больших  центро-
бежных сил инерции некруглого генератора волн);

мелкие модули зубьев (1,5 – 2 мм);

практически  индивидуальное,  дорогостоящее,  весьма  трудоёмкое  изго-
товление гибкого колеса и генератора.



Основные виды поломок волновых передач:

•  разрушение подшипника генератора волн от нагрузки в зацеплении;



ВОЛНОВАЯ ПЕРЕДАЧА

1

- ВХОДНОЙ ВАЛ;

2- ГЕНЕРАТОР ВОЛН;

3- ГИБКОЕ КОЛЕСО;

4- ЖЁСТКОЕ КОЛЕСО;

5- ВЫХОДНОЙ ВАЛ



28

•  проскакивание генератора волн при больших вращающих моментах, когда

зубья на входе в зацепление упираются друг в друга вершинами;

•  поломка гибкого колеса от трещин усталости (особенно при U < 80);
•  износ зубьев на концах;
•  пластические деформации боковых поверхностей зубьев при перегрузках.

Расчёт  волновых  зубчатых  передач  отличается  от  расчёта  обычных

зубчатых передач тем, что учитывается деформация гибкого венца и генера-
тора [40].

За  критерий  работоспособности  обычно  принимают  допускаемые  на-

пряжения смятия

[ ]

см

d

вр

см

d

М

σ

ψ

σ

=

3

/

10

 ;

[ ]

.

/

10

3

см

d

вр

M

d

σ

ψ

=

где

Ψ

d

 – коэффициент ширины гибкого венца; d – делительный диаметр гиб-

кого венца.


4.1.4. ЗАЦЕПЛЕНИЯ НОВИКОВА


Итак,  основной  недостаток  зубчатых  передач  с  эвольвентным  профи-

лем  (цилиндрических,  конических,  планетарных,  волновых) – высокие  кон-
тактные напряжения в зубьях. Они велики потому, что контактируют два зу-
ба с выпуклыми профилями. При этом площадка контакта очень мала, а кон-
тактные напряжения соответственно высоки. Это обстоятельство сильно ог-
раничивает  "несущую  способность"  передач,  т.е.  не  позволяет  передавать
большие вращающие моменты.

Решая  проблемы  проектирования  тяжё-

лых  тихоходных  машин,  таких  как  трактора  и
танки,  М.Л.  Новиков  в 1954 году  разработал
зацепления, в которых выпуклые зубья шестер-
ни зацепляются с вогнутыми зубьями колеса.

К тому же выпуклый и вогнутый профи-

ли (обычно круговые) имеют близкие по абсолютной величине радиусы кри-
визны. За счёт этого получается большая площадка контакта, контактные на-
пряжения  уменьшаются  и  появляется  возможность  передавать    примерно  в
1,4

÷ 1,8 раза большие вращающие моменты.



ЗАЦЕПЛЕНИЕ  НОВИКОВА
