21

няются  по  отнулевому  пульсирующему  циклу.  Выкрашивание  приводит  к
повышению контактного давления и нарушению работы передачи. В откры-
тых передачах поверхностные слои истираются раньше, чем в них появляют-
ся усталостные трещины, поэтому выкрашивание появляется весьма редко.


Для  предупреждения  выкрашивания  необходимо  повышать  твёрдость

материала    термообработкой  либо  повышать  степень  точности  передачи,  а
также правильно назначать размеры из расчёта на усталость по контактным
напряжениям.

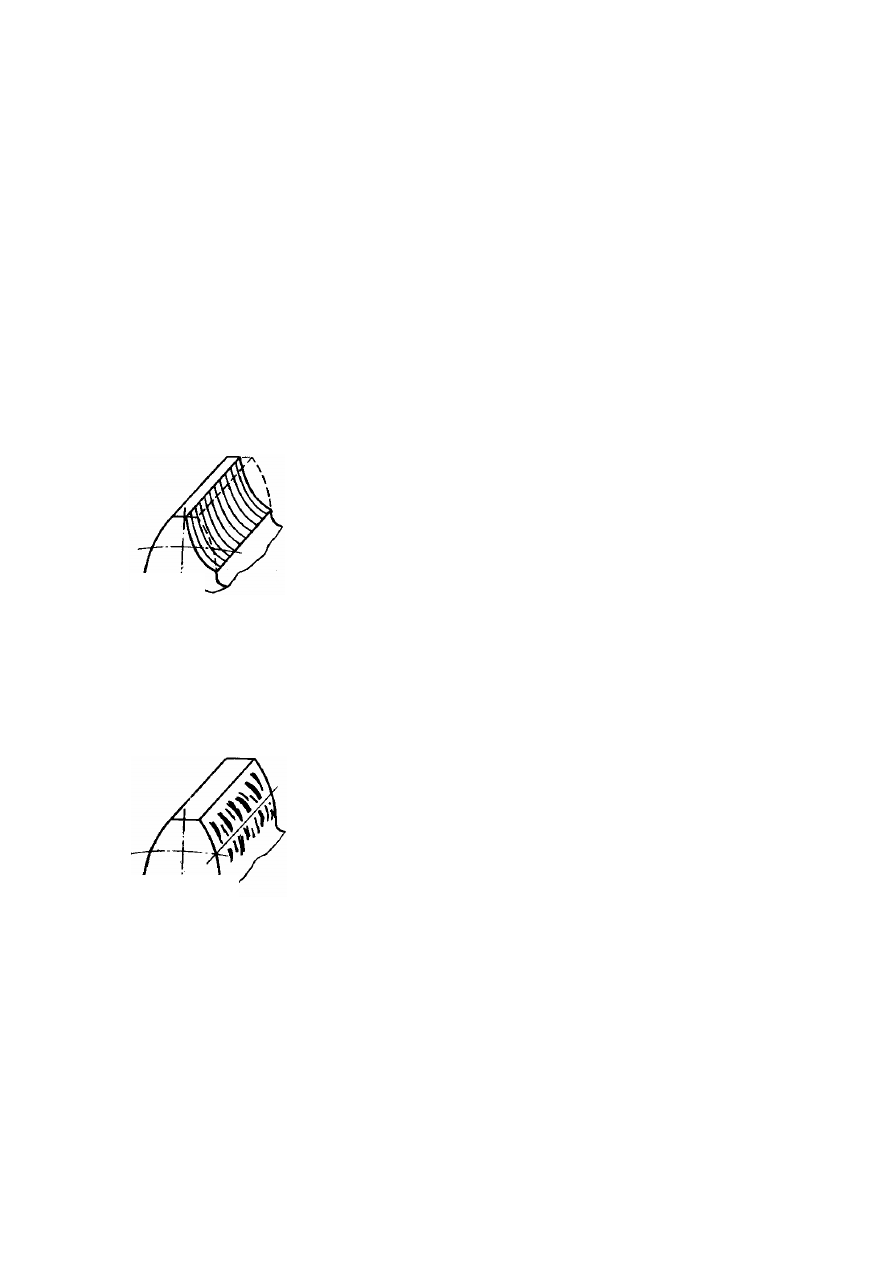

 Абразивный износ является основной причиной выхода из строя пе-

редач при плохой смазке. Это, в первую очередь, открытые передачи, а также
закрытые,  но  находящиеся  в  засорённой  среде:  в  горных,  дорожных,  строи-

тельных,  транспортных  машинах.  У  изношенных  передач
повышаются зазоры в зацеплении и, как следствие, усили-
ваются шум, вибрация, динамические перегрузки; искажа-
ется  форма  зуба;  уменьшаются  размеры  поперечного  се-
чения, а значит и прочность зуба. Основные меры преду-

преждения износа – повышение твёрдости поверхности зубьев, защита от за-
грязнения, применение специальных масел. В расчёте на контактную вынос-
ливость  абразивный  износ  учитывается  занижением  допускаемых  контакт-
ных напряжений.

Заедание  происходит  в  высоконагруженных  и  вы-

сокоскоростных  передачах.  В  месте  контакта  зубьев  воз-
никает  повышенная  температура,  приводящая  к  молеку-
лярному  сцеплению  металла  с  последующим  отрывом.
Вырванные  частицы  затем  царапают  трущиеся  поверхно-
сти.

Обычно  заедания  происходят  вследствие  выдавливания  масляной

плёнки  между  зубьев  при  совместном  действии  высоких  давлений  и  скоро-
стей.

Меры  предупреждения  здесь  те  же,  что  и  при  абразивном  износе.  Ре-

комендуется также фланкирование зубьев, правильный выбор сорта масла  и
его охлаждение.



ИЗНОС



ЗАЕДАНИЕ



22

Другой, реже встречающийся, но не менее опасный вид поломок – из-

лом зуба. Такая поломка связана с напряжениями изгиба, также имеющими
отнулевой  пульсирующий  характер.  Излом  зуба  может  привести  к  весьма

тяжким  последствиям  вплоть  до  разрушения  валов  и
подшипников,  а  иногда  и  всего  механизма.  Для  преду-
преждения излома проводится расчёт зуба по напряже-
ниям  изгиба.  Такой  расчёт  для  закрытых  передач  вы-
полняется  в  качестве  проверочного  после  расчёта  на

контактные напряжения. Для открытых передач, где высока вероятность слу-
чайных перегрузок,  этот расчёт выполняется как проектировочный.


Усталостное выкрашивание, абразивный износ и заедание обусловлены

поверхностной прочностью, а излом – объёмной прочностью зубьев.

Поскольку поверхностные повреждения – главный вид поломок для за-

крытых передач, то  расчёт на контактную выносливость выполняют в каче-
стве  проектировочного; расчёт  на  изгиб – в  качестве  проверочного.  Для  от-
крытых передач всё наоборот, т.к. режим работы временный или даже разо-
вый, а перегрузки значительные.

Для  выполнения  расчётов  на  поверхностную  и  объёмную  прочность

рассмотрим силы в зубчатом зацеплении.


Силы в зубчатом зацеплении



Фактически,  движение передаётся зубчатым зацеплением посредством

силы нормального давления в точке контакта зубьев  F

n

 , которая определя-

ется,  как  интеграл  от  контактных  напряже-
ний

σ

к

 по всей площади   S  контакта зубьев

F

n

 = ∫

s

(

σ

к

) dS.

Однако   этот интеграл вычислить прак-

тически  невозможно,  т.к.  неизвестен  точный
вид функции

σ

к

.

Используют  другой  приём:  ещё  неиз-

вестную силу нормального давления F

n

 снача-

ла раскладывают на три ортогональных проек-

ИЗЛОМ

  НОРМАЛЬНАЯ СИЛА   F

n

и ЕЁ ПРОЕКЦИИ     F

a

, F

r

,



23

ции:

Î



осевую силу F

a

 , направленную параллельно оси колеса;

Î



радиальную силу  F

r

, направленную по радиусу к центру колеса;

Î



окружную силу



F

t

, направленную касательно к делительной окружности.

Легче всего вычислить силу F

t

 , зная передаваемый  вращающий момент М

вр



и делительный диаметр d

w

F

t

=  2M

Вр

/  d

w

.

Радиальная сила  вычисляется, зная угол зацепления

α

w

F

r

= F

t

 tg

α

w

.



Осевая сила вычисляется через окружную силу и угол наклона зубьев

β



F

a

 = F

t

tg

β

.

Наконец, если необходимо, зная все проекции, можно вычислить и модуль

нормальной силы               F

n

 = (F

a

2



+



F

r

2



+



F

t

2

)

½

= F

t

/(cosα

w

 cosβ).

Нормальная  сила  распределена  по  длине  контактной  линии,  поэтому,

зная  длину  l

Σ



контактной  линии,  можно  вычислить  удельную  погонную

нормальную нагрузку             q

n

 = F

n

 / l

Σ

  ≈  F

t

 /(b ε

α

k

ε

cosα

w

 cosβ),

где

ε

α



- коэффициент перекрытия, k

ε

 - отношение минимальной длины кон-

тактной линии к средней.

Для двух цилиндрических колёс в зацеплении одноимённые силы рав-

ны,  но  противоположны.  Окружная  сила  для  шестерни  противоположна  на-
правлению  вращения,  окружная  сила  для  колеса  направлена  в  сторону  вра-
щения.


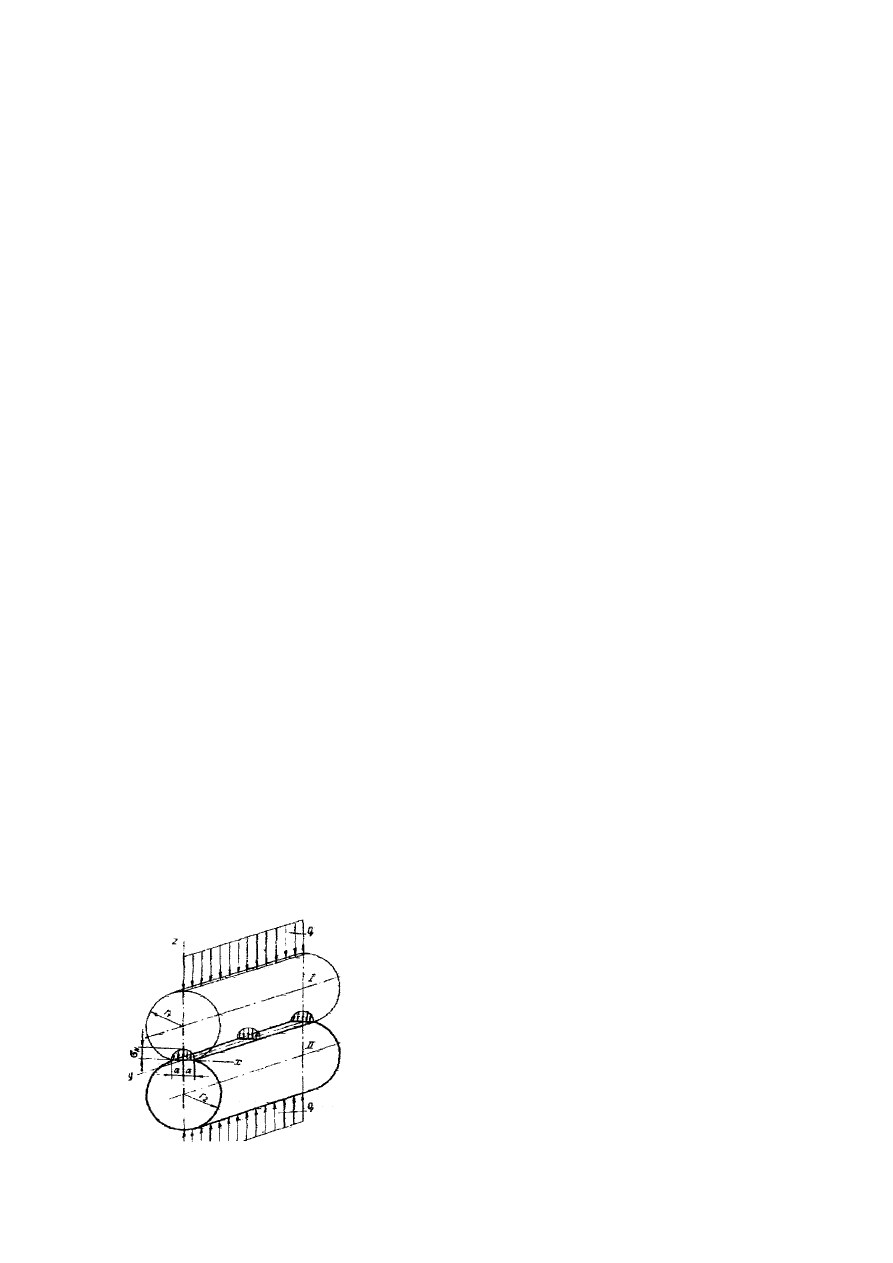

 Расчёт зубьев на контактную выносливость



Аналитическими  методами  теории  прочности

можно  получить  точное  решение  для  вычисления
напряжений  в  контакте  двух  эвольвентных  профи-
лей. Однако это слишком усложнит задачу, поэтому
на  малой  площадке  контакта  геометрия  эвольвент-
ных  профилей    корректно  подменяется  контактом
двух  цилиндров.  Для  этого  случая    используют
формулу Герца-Беляева:

  CЖАТИЕ ЦИЛИНДРОВ



24

(

)

[ ]

.

1

2

2

E
H

пр

n

пр

к

q

E

σ

ρ

ν

π

σ

≤

−

=



Здесь Е

пр

 – приведённый модуль упругости материалов шестерни и колеса

Е

пр

 = 2 Е

1

Е

2

/ ( Е

1

 + Е

2

),

ρ

пр

 – приведённый радиус кривизны зубьев

1/

ρ

пр

=  1/

ρ

1



±

  1/

ρ

2

,



ρ

1,2

 = 0,5d

W 1,2

sin



α

W

,

ν

 - коэффициент  Пуассона,  q

n

 - удельная  погонная  нормальная  нагрузка,

[

σ]

H

E

  - допускаемые контактные напряжения с учётом фактических условий

работы.

Расчёт  зубьев  на  контактную  выносливость  для  закрытых  передач

(длительно работают на постоянных режимах без перегрузок) выполняют как
проектировочный.  В  расчёте  задаются  передаточным  отношением,  которое
зависит от делительных диаметров и определяют межосевое расстояние  А

w

(или модуль m), а через него и все геометрические параметры зубьев. Для от-
крытых передач контактные дефекты не характерны и этот расчёт выполня-
ют, как проверочный, вычисляя контактные напряжения и сравнивая их с до-
пускаемыми.




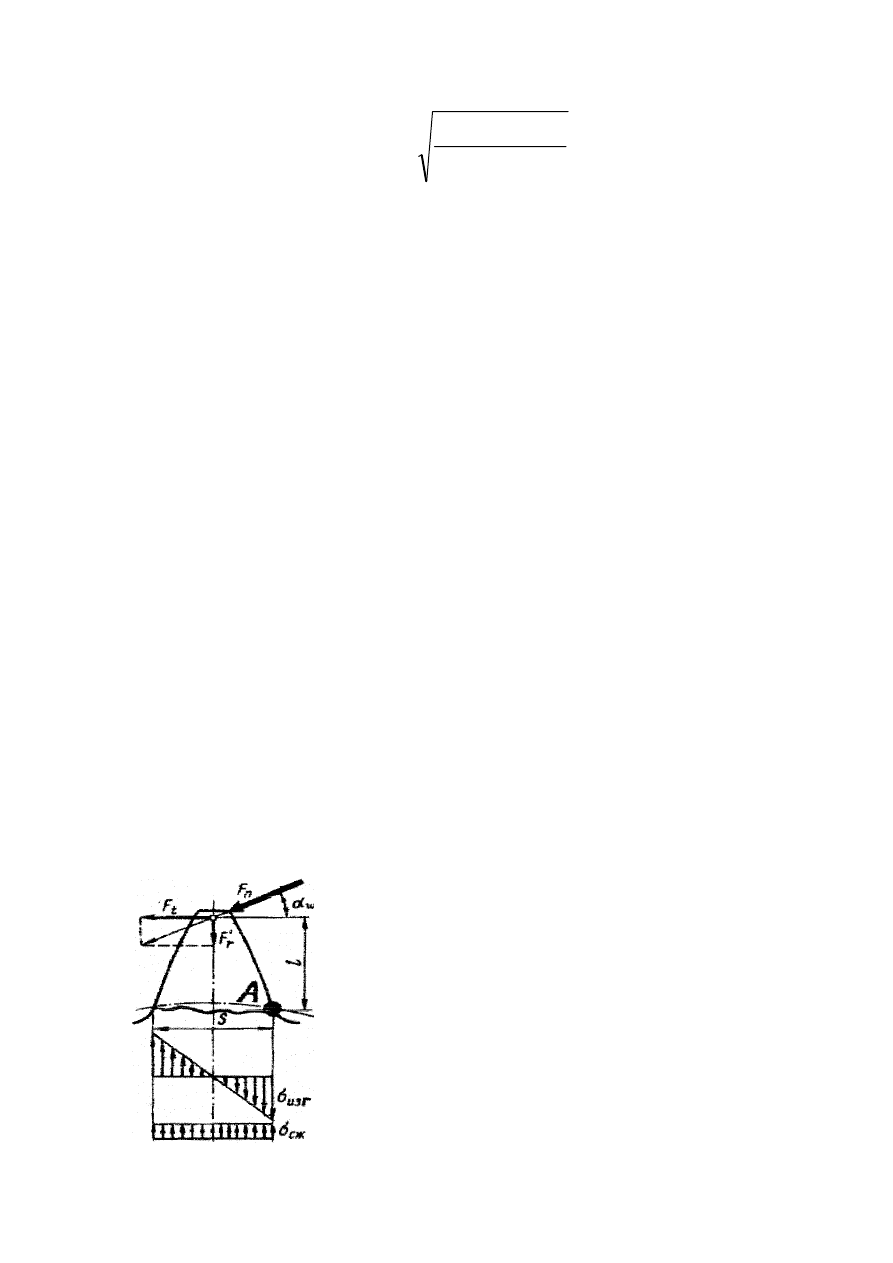

Расчёт зубьев на изгиб



Зуб  представляют  как  консольную  балку  переменного  сечения,  нагружен-

ную окружной и радиальной силами (изгибом от осевой силы пренебрегают). При
этом  окружная  сила  стремится  изогнуть  зуб,  вызывая  максимальные  напряжения

изгиба  в  опасном  корневом  сечении,  а  радиальная  сила
сжимает зуб, немного облегчая его напряжённое состояние.

σ

A

=

σ

изг А

-

σ

сжатия А

.

Напряжения  сжатия  вычитаются  из  напряжений  из-

гиба. Учитывая, что напряжения изгиба в консольной балке
равны  частному  от  деления  изгибающего  момента  M

изг

на

момент сопротивления корневого сечения зуба W,  а напря-
жения сжатия это сила F

r

,  делённая на площадь корневого

сечения зуба,  получаем:

  ИЗГИБ

 И

 СЖАТИЕ

 ЗУБА
