его результатам строится форма детали, а проверочный расчёт выполняется
по напряжениям, вызывающим менее опасные дефекты.

В расчётах не следует гнаться за "абсолютной" точностью и  использо-

вать  сложные  "многоэтажные"  формулы.  Обширный  опыт  инженеров-
расчётчиков показывает, что усложнение методик расчёта не даёт новых ре-
зультатов.

Крупнейший  советский  специалист  по  прочностным  расчётам  деталей

машин И.А. Биргер заметил [5], что в технических расчётах "всё нужное яв-
ляется  простым,  а  всё  сложное – ненужным".  Впрочем,  похожая  мысль
высказывалась уже в библейских текстах, хотя и не по поводу машин.

В расчётах необходимо стремиться к корректным упрощениям.


3.  КЛАССИФИКАЦИЯ ДЕТАЛЕЙ МАШИН



Не существует абсолютной, полной и завершённой классификации всех

существующих деталей машин, т.к. конструкции их многообразны и, к тому
же, постоянно разрабатываются новые.

Для ориентирования в бесконечном многообразии детали машин  клас-

сифицируют на типовые  группы  по характеру их использования [1,10,11].

Î



ПЕРЕДАЧИ передают движение от источника к потребителю.

Î



ВАЛЫ и ОСИ несут на себе вращающиеся детали передач.

Î



ОПОРЫ служат для установки валов и осей.

Î



МУФТЫ  соединяют  между  собой  валы  и  передают  вращающий  мо-
мент.

Î



СОЕДИНИТЕЛЬНЫЕ  ДЕТАЛИ  (СОЕДИНЕНИЯ)  соединяют  детали
между собой.

Î



УПРУГИЕ  ЭЛЕМЕНТЫ  смягчают  вибрацию  и  удары,  накапливают
энергию, обеспечивают постоянное сжатие деталей.

Î



КОРПУСНЫЕ  ДЕТАЛИ    организуют  внутри  себя  пространство  для
размещения всех остальных деталей, обеспечивают их защиту.
Рамки учебного курса не позволяют изучить все разновидности деталей

машин и все нюансы проектирования. Однако знание, по крайней мере,  ти-
повых деталей и общих принципов конструирования машин  даёт инженеру



18

надёжный фундамент и мощный инструмент для выполнения проектных ра-
бот практически любой сложности.


В  следующих  главах  мы  рассмотрим  приёмы  расчёта    и  проектирова-

ния типовых деталей машин.





КОНТРОЛЬНЫЕ ВОПРОСЫ

V

 Каковы место и роль машин в современном обществе ?

V

 Какие учебные дисциплины непосредственно служат базой для курса "Де-

тали машин и основы конструирования" ?

V

 В чём заключается разница между проектированием и конструированием?

V

 Какие  правила  и  нормы  регламентируются  Единой  Системой  Конструк-

торской Документации ?

V

 Кем формулируется и составляется Техническое Задание ?

V

 Какие документы являются результатом конструирования ?

V

 Какие группы требований предъявляются к машинам ?

V

 Каковы основные требования к деталям и машинам ?

V

 Каковы основные критерии качества деталей и машин ?

V

 Что такое работоспособность и каковы её критерии ?

V

 Что такое надёжность и каковы её критерии ?

V

 Что является главнейшим критерием работоспособности и надёжности ?

V

 В чём заключается общее условие прочности деталей машин ?

V

 В чём разница между проектировочным и проверочным расчётами ?

V

 Каковы основные группы деталей машин общего назначения ?



4. ПЕРЕДАЧИ





Современные  машины  приводятся  в  движение  главным  образом  топ-

ливными и электрическими двигателями.  В силу специфики законов термо-
газодинамики  и  электромагнетизма,  эти  двигатели  более  быстроходны,  чем
было бы удобно для человека, к тому же их скорость   сложно и плохо регу-
лируется. Возникает необходимость согласования режимов работы двигателя
и исполнительного органа [6,10], с которым, собственно, и имеет дело опера-
тор. Для этого созданы передачи.



19

Механическими передачами или просто передачами называются меха-

низмы, которые преобразуют параметры движения  от двигателя к исполни-
тельным органам машины [1,10].

Механическая  энергия  передаётся,  как  правило,  с  преобразованием

скоростей и вращающих моментов, а иногда с преобразованием вида и зако-
на движения.

Передачи по принципу работы разделяются на:

Î



Передачи зацеплением:

Î



с непосредственным контактом  (зубчатые и червячные);

Î



с гибкой связью (цепные, зубчато-ременные).

Î



Передачи трением  (сцеплением трущихся поверхностей):

Î



с непосредственным контактом поверхностей (фрикционные);

Î



с гибкой связью (ременные).




4.1. ПЕРЕДАЧИ ЗАЦЕПЛЕНИЕМ



Передают движение с помощью последовательно зацепляющихся зубьев [1].

4.1.1. ЦИЛИНДРИЧЕСКИЕ ЗУБЧАТЫЕ ПЕРЕДАЧИ

Передают вращающий момент между параллельными валами.

           Прямозубые колёса (около 70%) применяют при невысоких и средних скоро-
стях, когда динамические нагрузки от неточности изготовления невелики, в плане-
тарных, открытых передачах, а также при необходимости осевого перемещения ко-
лёс.





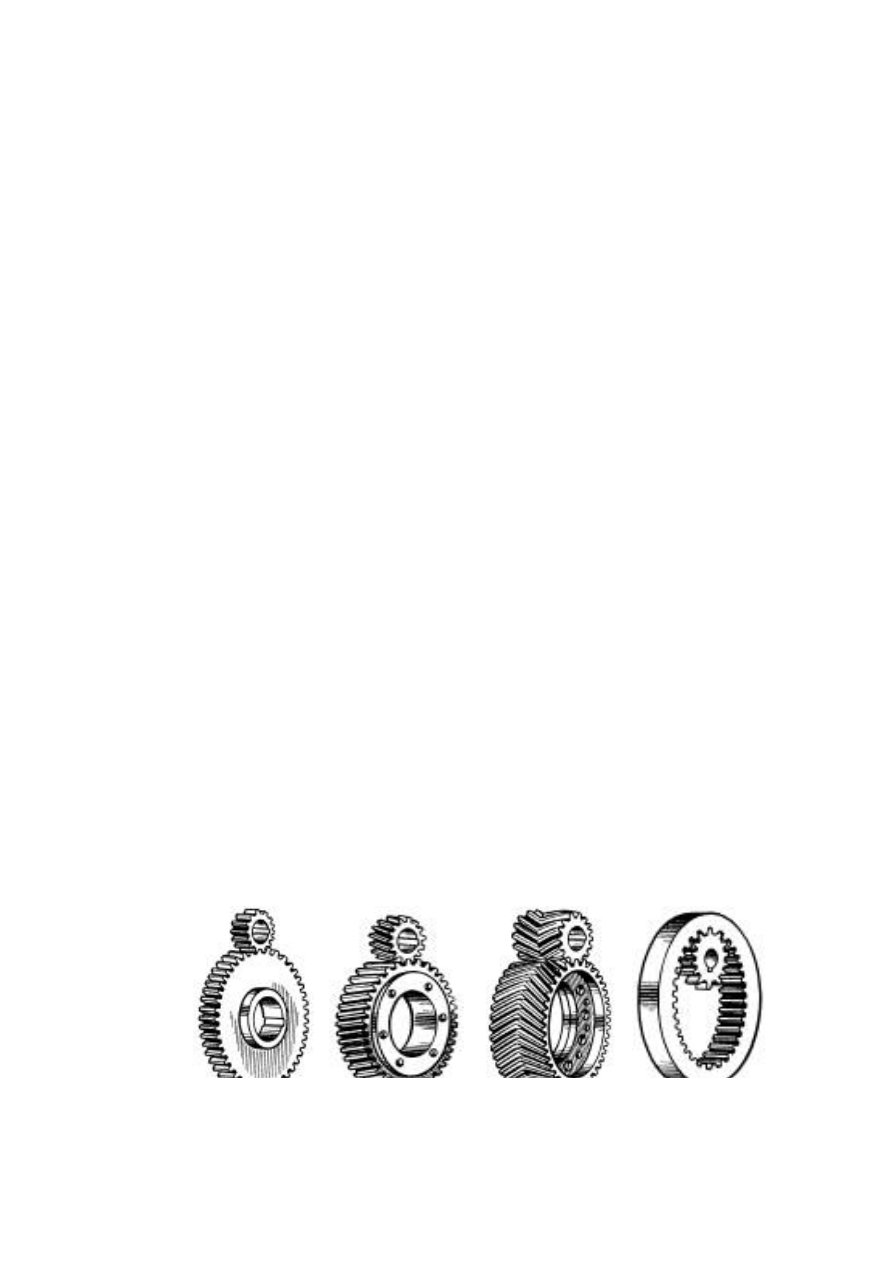

ОСНОВНЫЕ ВИДЫ ЦИЛИНДРИЧЕСКИХ ЗУБЧАТЫХ ПЕРЕДАЧ



ПРЯМОЗУБАЯ;      КОСОЗУБАЯ;           ШЕВРОННАЯ;       ВНУТРЕННЯЯ.



20

Косозубые колёса (более 30%) имеют большую плавность хода и применя-

ются для ответственных механизмов при средних и высоких скоростях.

Шевронные колёса имеют достоинства косозубых колёс плюс  уравновешен-

ные осевые силы и используются в высоконагруженных передачах.

Колёса  внутреннего  зацепления  вращаются  в  одинаковых  направлениях  и

применяются обычно в планетарных передачах.

Выбор параметров цилиндрических зубчатых передач обусловлен кон-

структивными и технологическими условиями.

Передаточное отношение U  определяется  соотношением  угловых ско-

ростей (ω) или частот вращения (n) ведомого и ведущего колёс     U = ω

1

/ ω

2

= n

1

/ n

2

.

Здесь и далее индексы 1 и 2 расставлены в порядке передачи механиче-

ской энергии 1- ведущее (шестерня), 2- ведомое (колесо). Учитывая, что в за-
цепление входят колёса с одинаковым  модулем (ГОСТ 9563-60), можно за-
давшись числом зубьев шестерни Z

1

найти число зубьев колеса

Z

2

 = U * Z

1

.

Передаточное число U ограничено габаритами зубчатой передачи.

Его рекомендуется принимать в диапазоне  от 2  до 6.  Нормальный ряд

значений U стандартизирован в ГОСТ 2185-66.

Ширина колеса задаётся  обычно коэффициентом ширины

Ψ

a

= b / A

w

,



где  b – ширина венца; A

w

 – межосевое  расстояние (ГОСТ 2185-66).



Критерии расчёта эвольвентных зубьев


Поскольку  колёса  в  зацеплении  взаимодействуют  своими  зубьями,  то

весьма часто в эксплуатации наблюдаются различные повреждения их рабо-
чих поверхностей.

Усталостное  выкрашивание  является  наиболее

серьёзным  и  распространённым  дефектом  поверхности
зубьев  даже  для  закрытых  хорошо  смазываемых  и  защи-
щённых от загрязнения передач.

На  рабочих    поверхностях  появляются  небольшие

углубления, которые затем превращаются в раковины. Выкрашивание носит
усталостный характер и вызвано контактными напряжениями, которые изме-



ВЫКРАШИВАНИЕ
