189


Моменты затяжки:
–

первый приём – 40 – 50 Н·м (4 – 5 кгс·м);

–

второй приём – 120 – 150 Н·м (12 – 15 кгс·м);

–

третий приём – 190 – 210 Н·м (19 – 21 кгс·м); 210 Н·м – пре-

дельное значение.



При  затягивании  болтов  крепления  головок  цилиндров  строго

выдерживать  заданный  крутящий  момент.  Затяжка  болтов  момен-

том, большим, чем указано выше, может привести к разрушению де-

талей, а герметичность уплотнения не улучшится.

После установки головок цилиндров отрегулировать тепловые

зазоры  в  клапанном  механизме  и  установить  крышки  головок  ци-

линдров.

При установке топливопровода высокого давления фланец уп-

лотнителя  затягивать  после  крепления  крышки  головки  цилиндра

(смотри требования и поясняющий рисунок в подразделе “Обслужи-

вание форсунок”).



ЗАТЯЖКА ГАЕК И СТЯЖНЫХ БОЛТОВ КРЕПЛЕНИЯ

КРЫШЕК ПОДШИПНИКОВ КОЛЕНЧАТОГО ВАЛА

Для затяжки гаек крепления крышек подшипников коленчатого

вала на предприятии-изготовителе применяется специальный ключ,

показанный  на  рисунке  63.  Ключ  представляет  собой  планетарный

редуктор, смонтированный внутри корпуса 2 и крышки 10.

Редуктор состоит из шестерни 8, четырех сателлитов 12, коле-

са 11 и водила 13. Передаточное отношение равно четырем, то есть

при повороте трещёточного ключа 9 на два оборота, отмечаемых с

помощью диска 5 и стрелки 6, ключ-головка 14 повернет гайку креп-

ления крышки подшипника на 180°. Упор 1 удерживает ключ от по-

ворота. Валик 7, рычаг 4 и вилка 3 удерживают шпильку за хвосто-

вик при откручивании гайки.

Перед  сборкой  тщательно  очистить  все  детали.  Резьбу  на

шпильке, опорный торец гайки, резьбу стяжного болта смазать мо-

торным маслом. Плоскости блока цилиндров под крышки подшипни-

ков, резьбы под шпильки, отверстия и цековки под стяжные болты,

плоскости  и  отверстия  крышек  должны  быть  чистыми,  без  забоин,

механической стружки и следов коррозии.





190



1 –

упор;

2 –

корпус;

3 –

вилка;

4 –

рычаг;

5 –

диск;

6 –

стрелка;

7 –

валик;

8 –

шестерня;

9 –

трещёточный ключ;

10 –

крышка;

11 –

колесо;

12 –

сателлиты;

13 –

водило;

14 –

ключ-головка



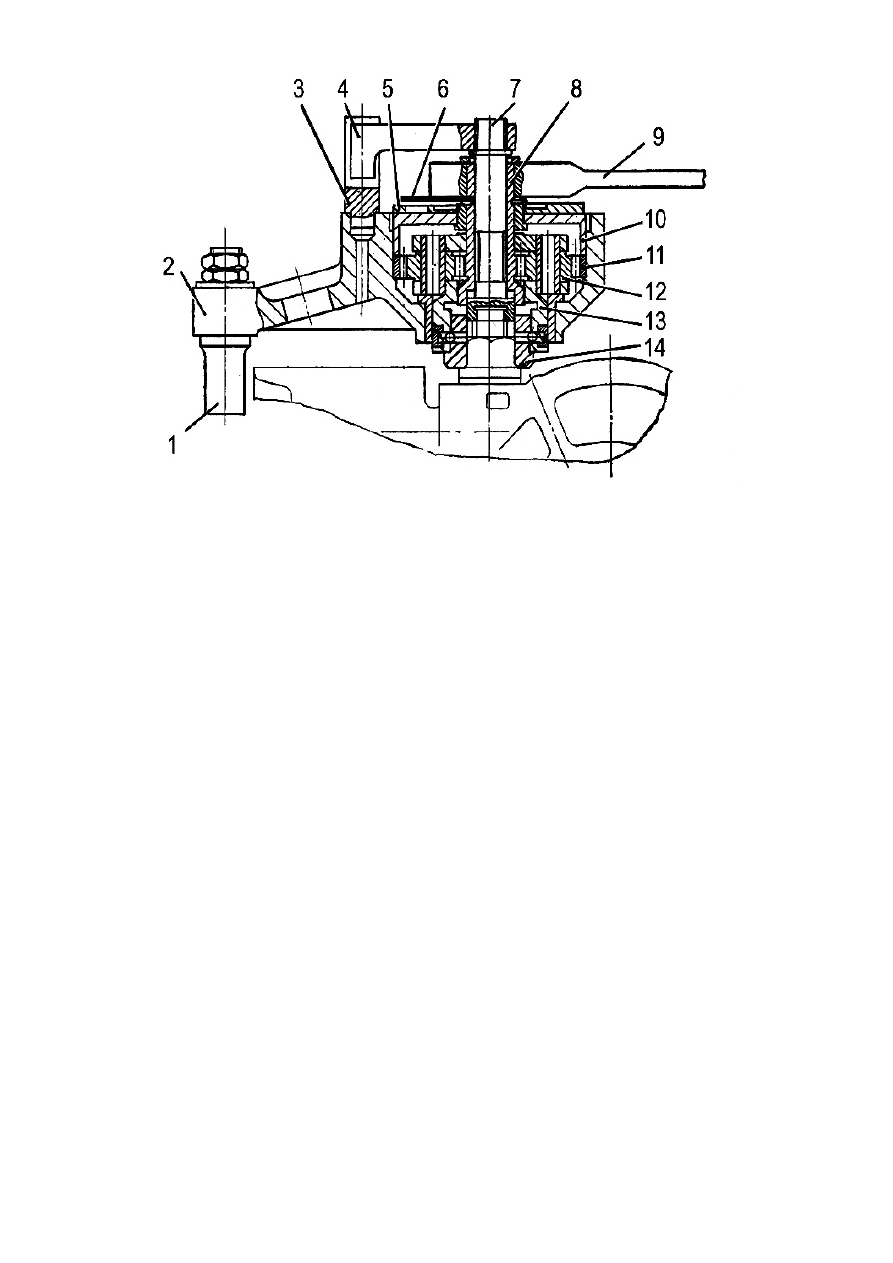

Рисунок 63 – Ключ для затяжки гаек крепления

крышек коренных подшипников


Затяжку гаек крышек подшипников начинать со средней опоры,

последовательно перемещаясь в обе стороны. Перед затяжкой гаек

крепления  крышки  заднего  подшипника  выровнять  осевой  зазор  в

упорном  подшипнике  коленчатого  вала  путём  перемещения  вала

вдоль оси в обе стороны.

Гайки и стяжные болты крышек коренных подшипников затяги-

вать в следующем порядке:

используя динамометрический ключ, затянуть предварительно

гайки с установленными шайбами крутящим моментом
100 –

110 Н·м (10 – 11 кгс·м);

окончательно  затянуть  гайки  поворотом  на  угол  180±2°;  мо-

мент затяжки будет в пределах 600 – 1000 Н·м (60 – 100 кгс·м);

затянуть стяжные болты с установленными шайбами крутящим

моментом 210 – 235 Н·м (21 – 23,5 кгс·м).

Контроль  затяжки  можно  провести  следующим  образом.  На-



191

нести метки, определяющие положение гаек и стяжных болтов.

Открутить  гайку  на  угол  20°,  и  затягивая  гайку,  замерить  мо-

мент  её  затяжки  при  доворачивании  на  угол  20°;  момент  затяжки

должен находиться в пределах 600 – 1000 Н·м (60 – 100 кгс·м).

Открутить гайку на угол 200°, и затягивая её, замерить момент

затяжки  при  доворачивании  гайки  на  угол  20°;  момент  затяжки

должен находиться в пределах 100 – 110 Н·м (10 – 11 кгс·м).

Открутить  гайки  и  стяжные  болты  до  полного  исключения  за-

тяжки.  Затянуть  гайки  и  стяжные  болты  крышек  подшипников,  как

указано выше, удалить метки, выполненные для контроля на крыш-

ках и гайках.

При  откручивании  гаек  удерживать  за  хвостовик  шпильки  от

проворота.


ЗАТЯЖКА ШАТУННЫХ БОЛТОВ



Степень  затяжки  шатунных  болтов  на  предприятии-

изготовителе контролируют величиной их удлинения, которая долж-

на быть в пределах 0,32 – 0,34 мм от первоначальной длины болта.

Для  контроля  величины  удлинения  используют  специальное  при-

способление, показанное на рисунке 64.






1 –

скоба;

2 –

упор;

3 –

колпак;

4 –

наконечник;

5 –

стержень;

6 –

крышка;

7 –

пружина;

8 –

шайба;

9 –

индикатор с ценой

деления 0,01 мм;

10 –

стакан;

11 –

накидной ключ 24 мм;

12 –

призма



Рисунок 64 – Приспособление

для замера удлинения

шатунных болтов при затяжке






192


Перед  затяжкой  болтов  необходимо  отрегулировать  приспо-

собление путем установки размеров A

1

, А

2



и В.

Размер A

1



установить в пределах 4,3

-0,1



мм перемещением на-

конечника 4 вдоль стержня 5, после чего зафиксировать наконечник

в нужном положении гайкой.

Размер

А

2



отрегулировать в пределах 1,8

-0,1



мм ходом упора 2

относительно колпака 3. Упор зафиксировать гайками.

Перемещая  стакан  10  относительно  скобы  1,  установить  раз-

мер 140 мм (размер

В) между торцами упора 2 и стержня 5 и закре-

пить стакан гайкой.

Вставить  стержень  индикатора  9  в  отверстие  стакана  10  до

упора в торец стержня 5 так, чтобы стрелка индикатора повернулась

на  один  –  два  оборота,  и  закрепить  индикатор  в  этом  положении

стяжным винтом. Убедиться, что при нажатии пальцем на наконечник

4 до упора в крышку 6 стакана 10 стрелка индикатора все время дви-

жется. Такое положение индикатора необходимо для того, чтобы при

любом  размере  “

В”  в  процессе  контроля  затяжки  шатунного  болта

стержень индикатора не доходил до своего упора и стрелка все вре-

мя  перемещалась.  В  таком  состоянии  приспособление  можно  ис-

пользовать для контроля степени затяжки шатунных болтов.

Перед затяжкой смазать моторным маслом резьбу болта и на-

вернуть от руки гайку до упора в крышку шатуна.

Надеть накидной ключ 11 на гайку шатунного болта, наконеч-

ник 4 приспособления установить на резьбовую часть болта. Затем

при упоре торца стержня 5 в торец шатунного болта надеть колпак 3

на цилиндрическую часть головки болта, потянув вниз скобу 1. При

этом обратить внимание на то, чтобы между гайкой шатунного болта

и наконечником 4, а также между колпаком 3 и головкой шатунного

болта были гарантированные зазоры “

С” и “D” не менее 0,2 мм, так

как  при  отсутствии  указанных  зазоров  стрелка  индикатора  или  не

будет совсем отклоняться (стержень 5 не касается торца болта) или

будет показывать неправильно (упор 2 не касается торца цилиндри-

ческой части головки болта).

Убедившись, что необходимые зазоры есть, установить стрел-

ку индикатора на ноль и затянуть накидным ключом гайку шатунного

болта до показания индикатора 0,32 – 0,34 мм.


При  отсутствии  специального  приспособления  для  затяжки

шатунных болтов по удлинению в эксплуатации допускается прово-
