ОБСЛУЖИВАНИЕ ТОПЛИВНОЙ АППАРАТУРЫ


Своевременное  и  тщательное обслуживание  топливной  аппа-

ратуры обеспечивает длительную и надёжную работу её узлов.

Для предупреждения коррозионного износа прецизионных де-

талей  топливного  насоса  высокого  давления,  топливоподкачиваю-

щего  насоса  и  форсунок  следует  своевременно  сливать  отстой  из

топливных фильтров грубой и тонкой очистки. Не допускать попада-

ния воды в топливные баки машины. Особое внимание необходимо

обратить на чистоту деталей и, в первую очередь, внутренних  по-

лостей подводящих топливопроводов и трубок высокого давления.

После  отсоединения  топливопроводов  нагнетательные  штуцеры

насоса  высокого  давления,  подводящий  штуцер  форсунки,  подво-

дящие  и  отводящие  отверстия  топливоподкачивающего  насоса,

фильтров и концы топливопроводов защитить от попадания пыли и

грязи чистыми пробками, заглушками или изоляционной лентой.

Перед сборкой узлов все детали очистить от отложений и про-

мыть  в  чистом  профильтрованном  дизельном  топливе.  Протирка

деталей обтирочным материалом не допускается.


ОБСЛУЖИВАНИЕ ФОРСУНОК



При  обслуживании  каждую  форсунку  отрегулировать  на  дав-

ление начала впрыскивания 22

+0,8



МПа (220

+8



кгс/см

2

).

Регулировать  рекомендуется  на  специальном  приборе  типа

КИ-3333,  удовлетворяющем  требованиям  ГОСТ  10579-88,  или  ана-

логичном по конструкции. Давление начала впрыскивания регулиро-

вать винтом 11 (рисунок 23) при ослабленной контргайке 13: при за-

кручивании винта давление повышается, при откручивании – пони-

жается.  Для  регулировки  применять  отвертку  с  прямым  шлицем  и

шириной лопатки не более 6 мм. Контргайку 13 затянуть моментом
20 –

25 Н·м (2,0 – 2,5 кгс·м).

После длительной работы форсунки на двигателе допускает-

ся снижение давления начала впрыскивания до 20,5 МПа
(205 кгс/см

2

).

Проверить герметичность распылителя по запирающему кону-

су и отсутствие течей в местах  уплотнений линии высокого давле-

ния форсунки (соединений “корпус форсунки - проставка - распыли-

тель”). Для проверки этой герметичности этого создать в форсунке



154

давление топлива на 1 – 1,5 МПа (10 – 15 кгс/см

2

) ниже давления

начала  впрыскивания.  При  этом  в  течение  15  секунд  не  должно

быть подтекания топлива из распыливающих отверстий; допускает-

ся увлажнение носика распылителя без отрыва топлива в виде кап-

ли.  При  негерметичности  по  запирающему  конусу  распылитель  в

сборе  подлежит  замене.  Попытки  взаимного  притирания  запираю-

щих  конусов  тонкими  пастами  не  восстанавливают  работоспособ-

ность  распылителя  из-за  неизбежного  нарушения  геометрической

формы поверхностей.

Герметичность  соединений  “корпус  форсунки  -  проставка  -

распылитель” оценивать в течение 2 минут. Появление течи топли-

ва из-под гайки распылителя или следов увлажнения не допускает-

ся. Окончательная оценка этой герметичности осуществляется при

работе форсунки на испытательном стенде.

Качество распыливания (подвижность иглы распылителя) счи-

тается  удовлетворительным,  если  при  интенсивности  нагнетания

топлива в форсунку с частотой 70 – 80 качков в минуту распыленное

топливо находится в туманообразном состоянии и равномерно рас-

пределяется как по всем струям, так и по поперечному сечению ка-

ждой  струи.  Начало  и  конец  впрыскивания  при  этом  должны  быть

четкими.  Допускается  ухудшение  качества  распыливания  топлива

при частоте впрысков менее 40 в минуту. После окончания впрыска

образование капли топлива на носике распылителя не допускается.

Впрыскивание  топлива  у  новой  форсунки  сопровождается  ха-

рактерным резким звуком. Отсутствие резкого звука у бывших в экс-

плуатации форсунок при проверке их на ручном стенде не означает

снижения качества их работы.

Допускается  восстановление  подвижности  иглы  распылителя

путем освежения её прецизионной направляющей поверхности пас-

той АСМ 1/0 НОМ ГОСТ 25593-83. Следует помнить, что замена де-

талей в распылителе не допускается.

Герметичность соединения «распылитель-гайка распылителя»

проверять опрессовкой воздухом при давлении  0,4 – 0,6 МПа
(4  –

6 кгс/см

2

)

со стороны носика распылителя. Пропуск воздуха по

резьбе гайки распылителя (при погружении ее в дизельное топливо)

не допускается. Для восстановления герметичности этого сопряже-

ния форсунку разобрать и прочистить сопрягаемые поверхности.



Разборку  форсунки  выполнять  в  следующем  порядке  (см.  ри-

сунок 23):

1) ослабить контргайку 13 и открутить регулировочный винт 11



155

на 3 – 4 оборота для разгрузки пружины;

2) открутить гайку 3 распылителя;

3) снять распылитель 2, предохранив иглу 1 от выпадания;
4

) снять проставку 4;

5) вынуть штангу 6, пружину 7 форсунки, тарелку 9 пружины и

шарик 10.



Нагар с корпуса распылителя счищать металлической щеткой

или шлифовальной шкуркой с зернистостью не грубее “М40”. Закок-

сованные  или  засоренные  распыливающие  отверстия  прочистить

стальной проволокой диаметром 0,3мм. Применять для чистки внут-

ренних  поверхностей  корпуса  распылителя  и  поверхностей  иглы

твердые материалы и шлифовальную шкурку не допускается.

Перед сборкой распылитель и иглу тщательно промыть в про-

фильтрованном  дизельном  топливе.  Игла  должна  легко  переме-

щаться:  выдвинутая  из  корпуса  распылителя  на  одну  треть  длины

направляющей, при наклоне распылителя на угол 45° от вертикали

игла должна плавно, без задержек полностью опуститься под дейст-

вием собственного веса.

Сборку  форсунки  проводить  в  последовательности,  обратной

разборке. При сборке обратить внимание на то, чтобы шарик распо-

лагался  в  конусообразном  углублении  тарелки  9  пружины.  Гайка  3

распылителя  должна  свободно  от  руки  накручиваться  на  резьбу

корпуса форсунки. Момент затяжки гайки распылителя
70 – 8

0 Н·м (7 – 8 кгс·м).

После  сборки  отрегулировать  требуемое  давление  начала

впрыскивания,  проверить  герметичность  распылителя  по  запираю-

щему конусу и отсутствие течей в местах уплотнений, проверить ка-

чество распыливания топлива. После регулировки штуцер форсунки

и  сливное  отверстие  дренажного  топлива  закрыть  защитными  кол-

пачками.

Перед установкой форсунки на двигатель очистить от нагара и

грязи расточку в головке цилиндра. Повторное использование мед-

ной уплотнительной прокладки не рекомендуется.

Гайку  крепления  форсунки  пружинной  скобой  затягивать  мо-

ментом 35 – 40 Н·м (3,5 – 4,0 кгс·м).





156

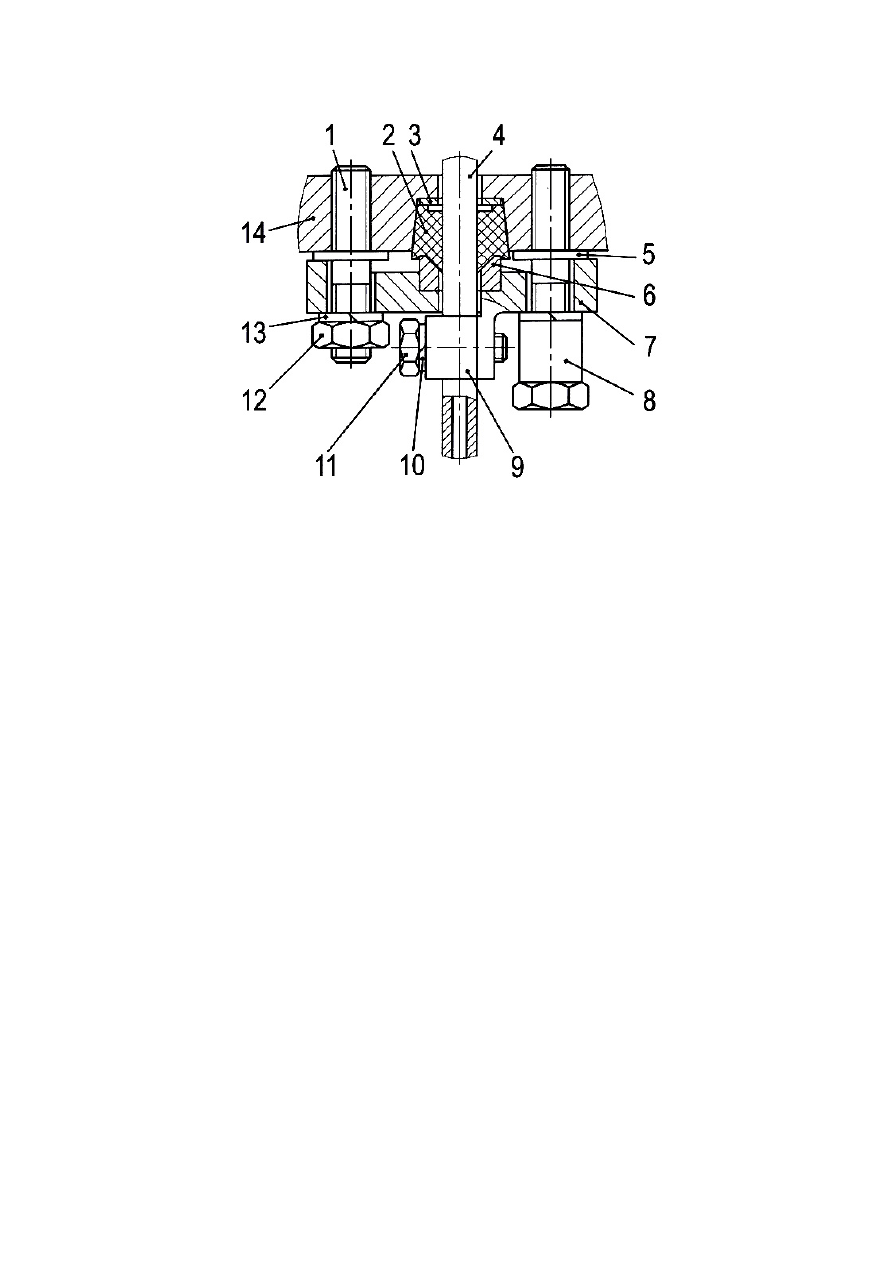

1 –

шпилька;

2 –

уплотнитель;

3 –

шайба;

4 –

трубка высокого давления;

5 –

шайба;

6 –

втулка;

7 –

фланец;

8 –

гайка;

9 –

колодка;

10 –

пружинная шайба;

11 –

болт;

12 –

гайка;

13 –

пружинная шайба;

14 –

головка цилиндра



Рисунок 54 – Установка топливопроводов высокого давления



При  установке  топливных  трубок  (топливопроводов)  высокого

давления обратить особое внимание на герметичность уплотнения в

головках  цилиндров  –  рисунок  54.  Под  фланец  7  необходимо  под-

ложить  шайбы  5.  Резиновый  уплотнитель  2  смазать  дизельным

маслом. При установке нового уплотнителя предварительно разре-

зать его острым ножом. Наживить предварительно гайки 8, 12, болт

11,  после  чего  затянуть  болты  крепления  крышки  головки  цилинд-

ров. Далее затянуть окончательно гайки 8 и 12. В последнюю оче-

редь затянуть болт 11 колодки 9 фиксации трубки.
