ВОДОМАСЛЯНЫЙ РАДИАТОР

Водомасляный  радиатор  (рисунок  35)  кожухо-трубного  типа,

крепится к блоку цилиндров с левой стороны двигателя с наклоном

5°. Охлаждающий элемент 4, установленный в корпусе 1, состоит из

пучка гладких латунных трубок 2 с разделительными пластинами 3.

Охлаждаемое  масло  проходит  в  пространстве  между  трубка-

ми, а охлаждающая жидкость – внутри трубок. На входе в радиатор

установлена защитная сетка 5, предохраняющая трубки от засоре-

ния.

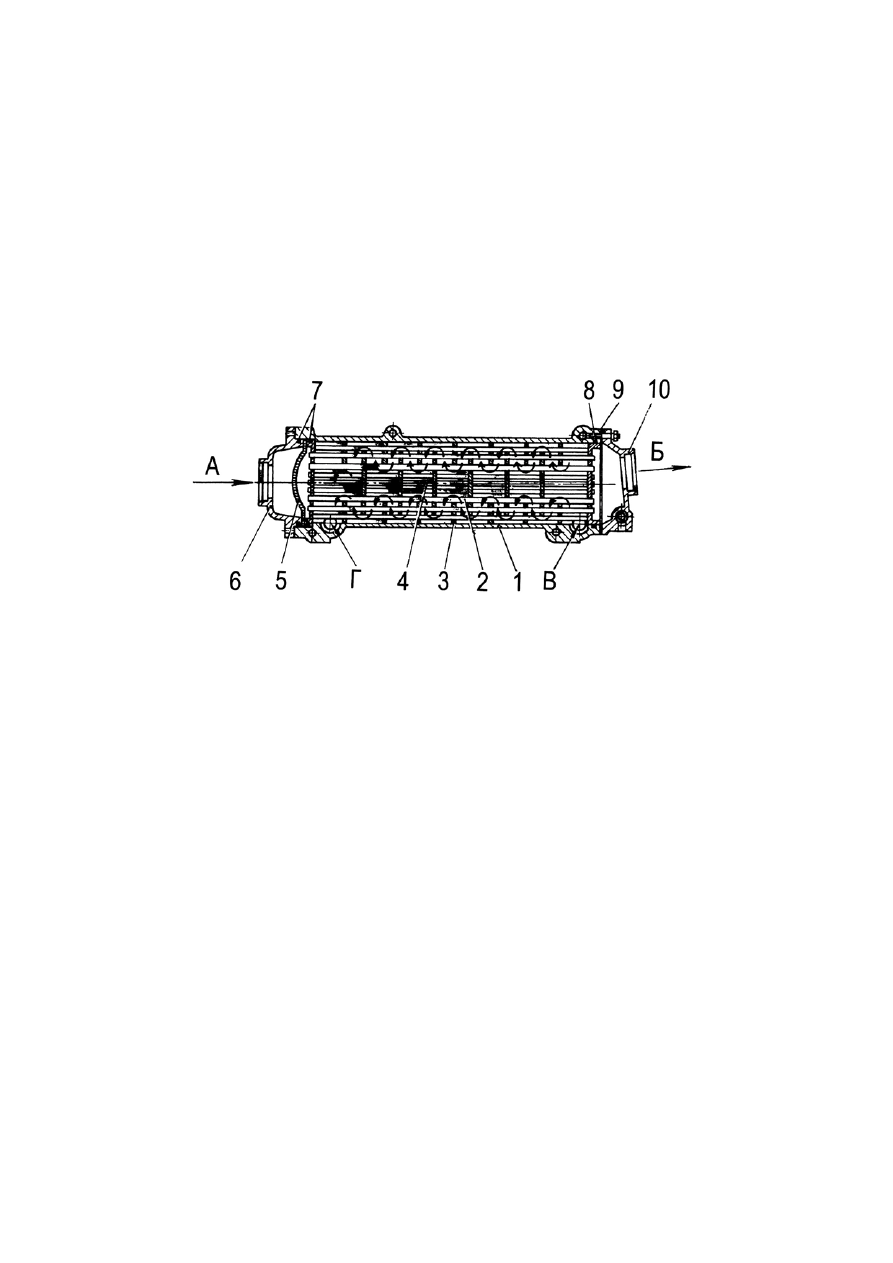

1 –

корпус;

2 –

охлаждающая трубка;

3 –

разделительная пластина;

4 –

охлаждающий элемент;

5 –

защитная сетка;

6 –

передняя крышка;

7 –

уплотнительные кольца;

8 –

уплотнительное кольцо;

9 –

прокладка;

10 –

задняя крышка;


А – подвод охлаждающей жидкости;

Б – отвод охлаждающей жидкости;

В – подвод масла;

Г – отвод масла



Рисунок 35 – Водомасляный радиатор




Сливной  кран  (рисунок  36)  установлен  в  задней  крышке  во-

домасляного радиатора. При установке рычага 8 в положение А под

действием пружины 5 резиноармированный клапан 3 плотно закры-

вает сливное отверстие.

Для слива воды рычаг 8 с эксцентриком поворачивается в по-

ложение  Б.  Стержень  2  вместе  с  клапаном,  преодолевая  усилие

пружины, перемещается и открывает сливное отверстие.

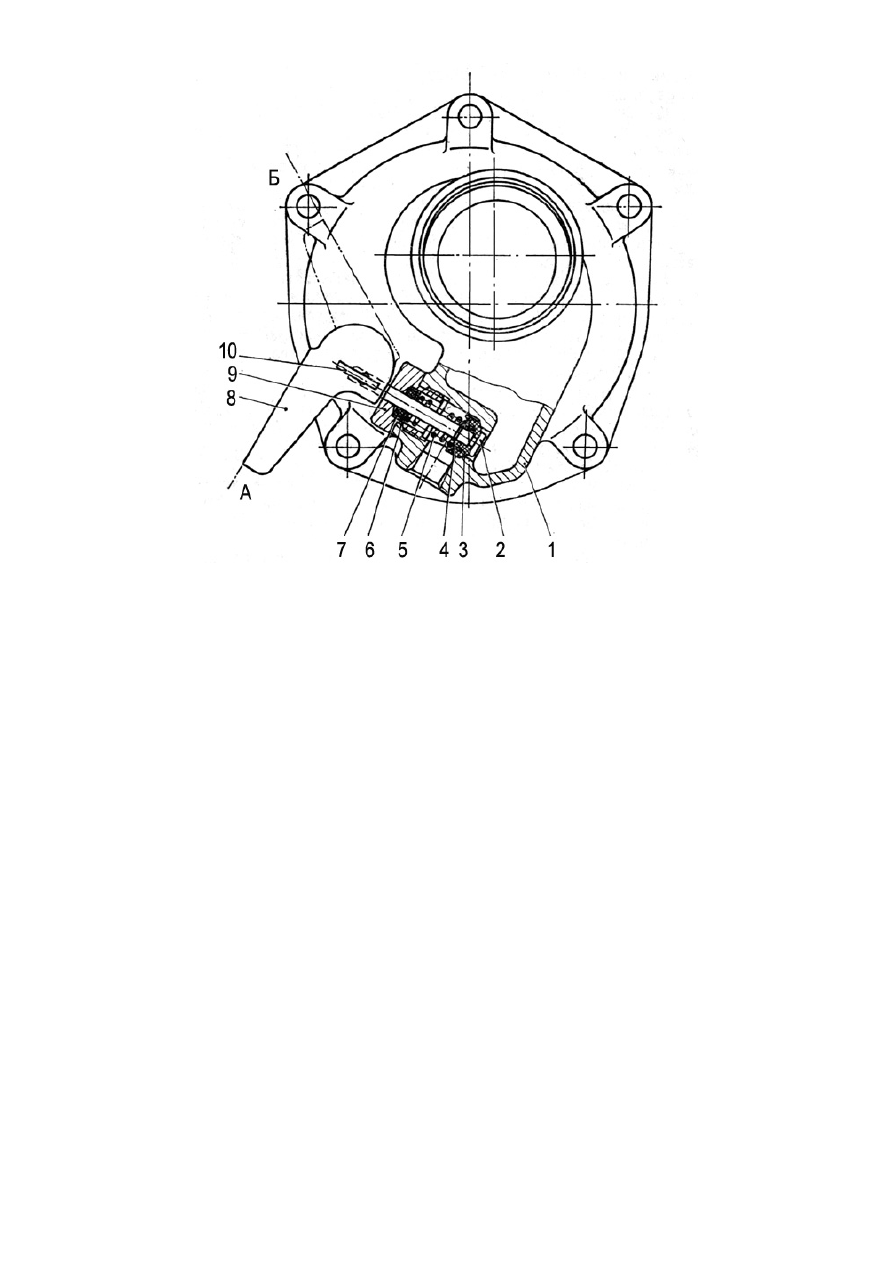

82



1 –

крышка;

2 –

стержень;

3 –

клапан;

4 –

запорное кольцо;

5 –

пружина;

6 –

шайба;

7 –

уплотнительное кольцо;

8 –

рычаг;

9 –

гайка;

10 –

шплинт



Рисунок 36 – Сливной кран водомасляного радиатора




ОХЛАДИТЕЛЬ НАДДУВОЧНОГО ВОЗДУХА

Охладитель наддувочного воздуха  (рисунок 37) расположен в

развале блока цилиндров в задней части двигателя.

Охлаждающий  элемент  5,  установленный  в  корпус  1,  пред-

ставляет  собой  пучок  ребристых  трубок  круглого  сечения.  Охлаж-

даемый  наддувочный  воздух  проходит  между  трубками,  а  охлаж-

дающая жидкость – внутри трубок. Для предохранения от засорения

на входе жидкости в охладитель установлена защитная сетка 4.

На двигателях 8421.10, 8482.10, 8482.10-01 охладитель надду-

вочного воздуха не применяется.

На двигателях 8481.10-08, 8481.10-09 наддувочный воздух ох-

лаждается забортной водой.





83





1 –

корпус;

2 –

уплотнительное кольцо;

3 –

верхняя крышка;

4 –

защитная сетка;

5 –

охлаждающий элемент;

6 –

прокладка;

7 –

прокладка;

8 –

боковая крышка (бачок);

9 –

уплотнительное кольцо;


А – подвод воды;

Б – отвод воды;

В – подвод наддувочного воздуха;

Г – отвод наддувочного воздуха



Рисунок 37 – Охладитель наддувочного воздуха


Двигатели 8431.10, 8437.10, 8491.10-032, 8492.10-033, 8435.10,

8525.10

работают  совместно  с  охладителем  наддувочного  воздуха

(ОНВ) типа “воздух-воздух”. Охладитель на двигатель не устанавли-

вается,  с  двигателем  не  поставляется.  Он  входит  в  блок  радиато-

ров, включающий также радиатор охлаждающей жидкости. Для вы-

шеперечисленных  двигателей  ТМЗ  согласовано  применение  блока

радиаторов  НПО  “ТАСПО”,  (г.  Минск,  ул  Варвашени,  15,

www.taspo.org

  e-mail:

taspo@solo.by

,  тел  375-17-232-34-82, 231-30-

59, 232-22-86).

Допускается применение ОНВ “воздух-воздух” других произво-

дителей при условии согласования параметров с ОГК ТМЗ.


ВЕНТИЛЯТОР

Вентилятор  приводится  во  вращение  тремя  клиновыми  рем-

нями от шкива коленчатого вала на шкив привода вентилятора или

от шестерни коленчатого вала на привод вентилятора.



84

На двигателях может быть применена как крыльчатка вентиля-

тора  собственного  изготовления  –  диаметром  660  мм,  стальная,

штампованная,  восьмилопастная,  –  так  и  пластиковая  различных

производителей. Диаметр крыльчатки:

-

660 мм для большей части двигателей,

- 730

мм для двигателей моделей 8437.10, 8491.10-032,

8492.10-033,

- 10

00 мм для 8525.10 (см. рисунок 38).



Рисунок 38 – Крыльчатка вентилятора диаметром 1000 мм


Двигатели для электростанций: 8481.10-05, 8435.10, 8525.10 –

комплектуются  крыльчатками  с  обратным  направлением  потока

воздуха – от двигателя к радиатору.

На  двигатели  8424.10-05, 8424.10-07, 8424.10-08, 8463.10,

8486.10-02, 8486.10-03, 85226.10, 85227.10, 8481.10-07, 8481.10-08,
8481.10-09, 8486.10-04

крыльчатка вентилятора не устанавливается.



Ременной привод вентилятора. Часть двигателей оборудует-

ся постоянно работающим ременным приводом вентилятора. К шки-

ву привода крепится вязкостная муфта с пластиковой крыльчаткой.

На двигателях 8481.10-05, 8435.10 к ступице постоянно рабо-

тающего  привода  вентилятора  крепится  крыльчатка  вентилятора

(без вязкостной муфты).

Устройство двух вариантов постоянно работающего ременного

привода вентилятора приведено на рисунке 39.
