Двигатели ТМЗ семейства 842 размерностью 140х1. Руководство - часть 19



73



Система  охлаждения  двигателей  8481.10-07, 8481.10-08,

8481.10-09

(рисунок  27)  –  двухконтурная,  с  внешним  контуром  за-

бортной  воды,  отличается  радиатором  (охлаждение  воды  внутрен-

него  контура  забортной  водой),  наличием  насоса  забортной  воды,

охлаждением наддувочного воздуха забортной водой (в двигателях
8481.10-08, 8481.10-09).


ВОДЯНОЙ НАСОС

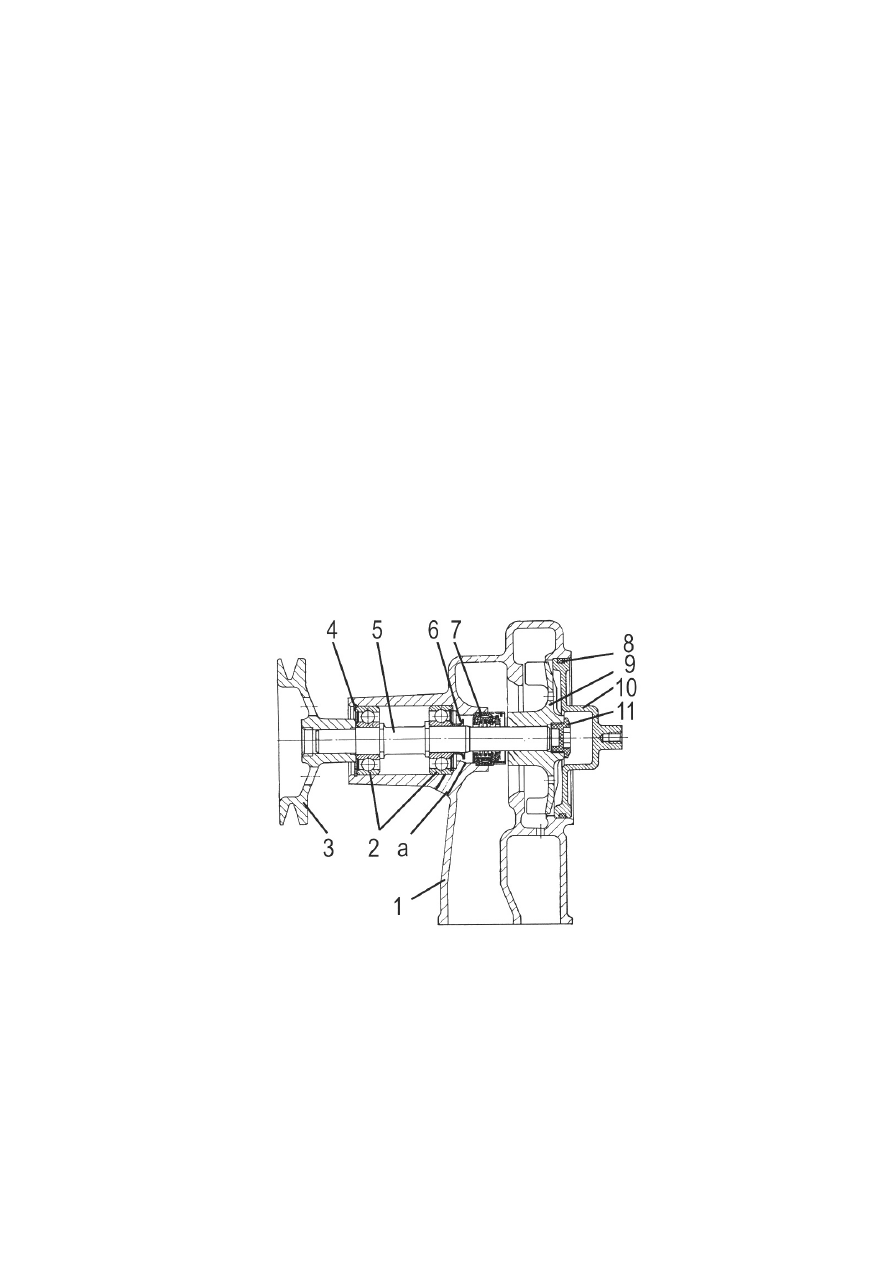

Водяной насос (рисунок 28) – центробежного типа, установлен

на  передней  стенке  блока  цилиндров  и  приводится  во  вращение

клиновым ремнём от шкива коленчатого вала.

В  чугунном  корпусе  1  вращается  крыльчатка  9,  напрессован-

ная на валик 5. Валик насоса установлен на двух шарикоподшипни-

ках  2  с  односторонним  уплотнением.  Полость  подшипников  при

сборке  насоса  заполняется  смазкой  Литол-24  ГОСТ  21150  –  87  на

весь срок службы насоса без дополнительной смазки.

Уплотнение  полости  насоса  осуществляется  торцовым  уплотне-

нием 7. Для контроля герметичности торцового уплотнения в корпусе

насоса имеется дренажное отверстие “а”.





1 –

корпус;

2 –

шарикоподшипники;

3 –

шкив;

4 –

стопорное кольцо;

5 –

валик;

6 –

водосбрасыватель;

7 –

торцовое уплотнение;

8 –

уплотнительное кольцо;

9 –

крыльчатка;

10 –

крышка корпуса;

11 –

пробка

а – дренажное отверстие



Рисунок 28 – Водяной насос с ременным приводом





74

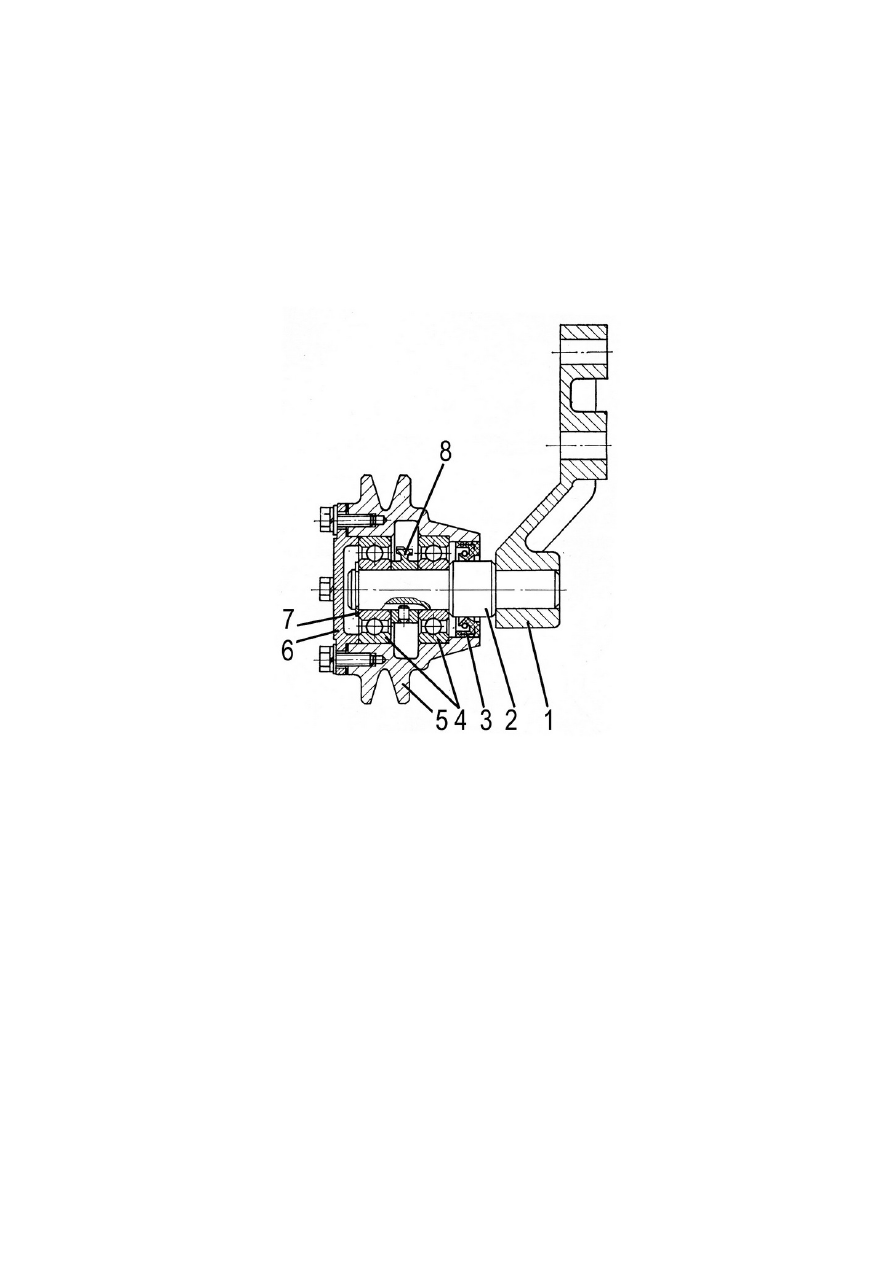

Кронштейн  1  натяжного  устройства  привода  водяного  насоса

(рисунок 29) крепится к корпусу водяного насоса. Шкив 5 натяжного

устройства  вращается  на  двух  шарикоподшипниках  4,  установлен-

ных на оси 2, запрессованной в кронштейн 1.

При сборке натяжного устройства в полость шкива заливает-

ся 10 – 12 см

3



дизельного масла на весь срок службы двигателя.

При вращении шкива масло разбивается на мелкие частицы масло-

разбрызгивателем  8,  чем  обеспечивается  качественная  смазка

подшипника.





1 –

кронштейн;

2 –

ось;

3 –

манжета;

4 –

шарикоподшипники;

5 –

шкив;

6 –

крышка;

7 –

упорное кольцо;

8 –

маслоразбрызгиватель;



Рисунок 29 – Натяжное устройство водяного насоса


На  двигателе  8463.10  применён  двухручьевой  шкив  насоса  -

привод  водяного  насоса  и  генератора  совместный,  на  двигателях
8424.10-

07  и  8521.10  –  трёхручьевой  (ременной  привод  осуществ-

лён  совместно  с  узлом  привода  генератора).  Так  как  натяжение

ремней в этих случаях обеспечивается генератором или натяжным

устройством привода генератора, то натяжное устройство водяного

насоса на этих двигателях отсутствует.



75

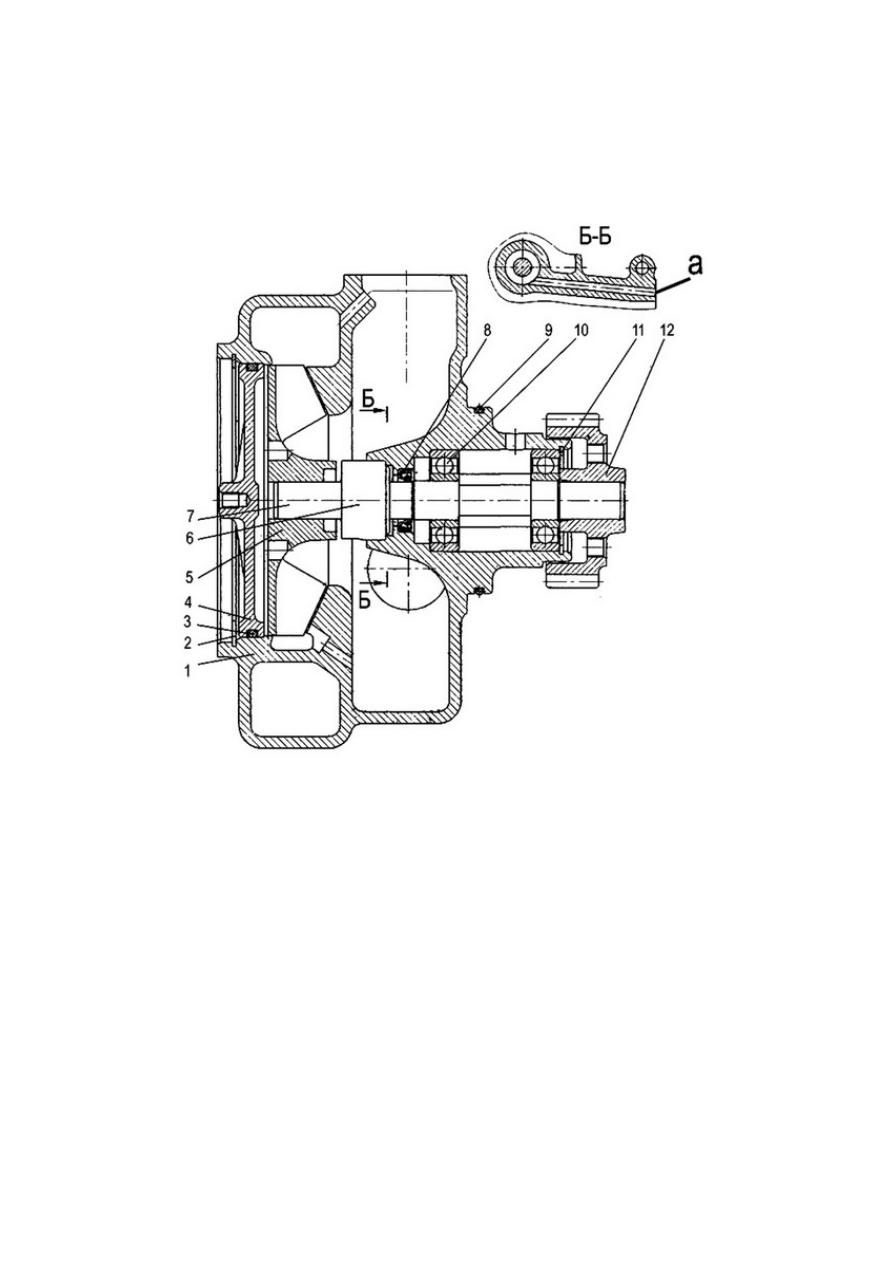

В  составе  двигателей  моделей  8437.10,  8525.10,  8491.10-032,

8492.10-033, 8481.10-09

применён водяной насос с приводом от шес-

терни  коленчатого  вала  через  промежуточную  шестерню.  Устройство

насоса приведено на рисунке 30. Смазка подшипников осуществляется

от системы смазки двигателя разбрызгиванием.







1 –

корпус;

2 –

кольцо стопорное;

3 –

кольцо уплотнительное;

4 –

крышка насоса;

5 –

крыльчатка;

6 –

торцовое уплотнение;

7 –

валик;

8 –

манжета;

9 –

кольцо уплотнительное;

10 –

подшипник 304А;

11 –

кольцо стопорное;

12 –

шестерня;

а

 –

дренажное отверстие



Рисунок 30 – Водяной насос с шестерёнчатым приводом





76



Насос  забортной  воды.  Двигатели  моделей  8481.10-07,

8481.10-08, 8481.10-09

для  речных  судов  имеют  в  своём  составе

два водяных насоса: внутреннего (рисунок 28) и внешнего контуров.


Насос забортной воды двигателей 8481.10-07, 8481.10-09 (ри-

сунок 31) – насос внешнего водяного контура – центробежного типа,

установлен вместе с редуктором на картере маховика в верхней ле-

вой  части.  Привод  –  шестерёнчатый,  от  коленчатого  вала  через

промежуточные шестерни и редуктор.

Насос  несамовсасывающий,  работает  в  том  случае,  если  на-

ходится ниже уровня воды за бортом судна.


Насос забортной воды двигателя 8481.10-08 (рисунок 32) кон-

структивно отличается от насоса двигателей 8481.10-07, 8481.10-09,

он  является  самовсасывающим.  Насос  подаёт  воду  в  том  случае,

если корпус его предварительно заполнен водой.

Валик  8  насоса  уплотняется  со  стороны  воды  металлографи-

товой манжетой 11, трущейся по диску 10. Со стороны масла валик

уплотняется манжетой 18.

Для  проверки  работы  уплотнений  в  корпусе  4  имеется  кон-

трольное  отверстие  “а”.  Отверстие  “в”  служит  для  промывки  кон-

трольного отверстия в случае засорения.

Смазка  подшипников  обеспечивается  маслом,  поступающим

по каналу “с”.
