77

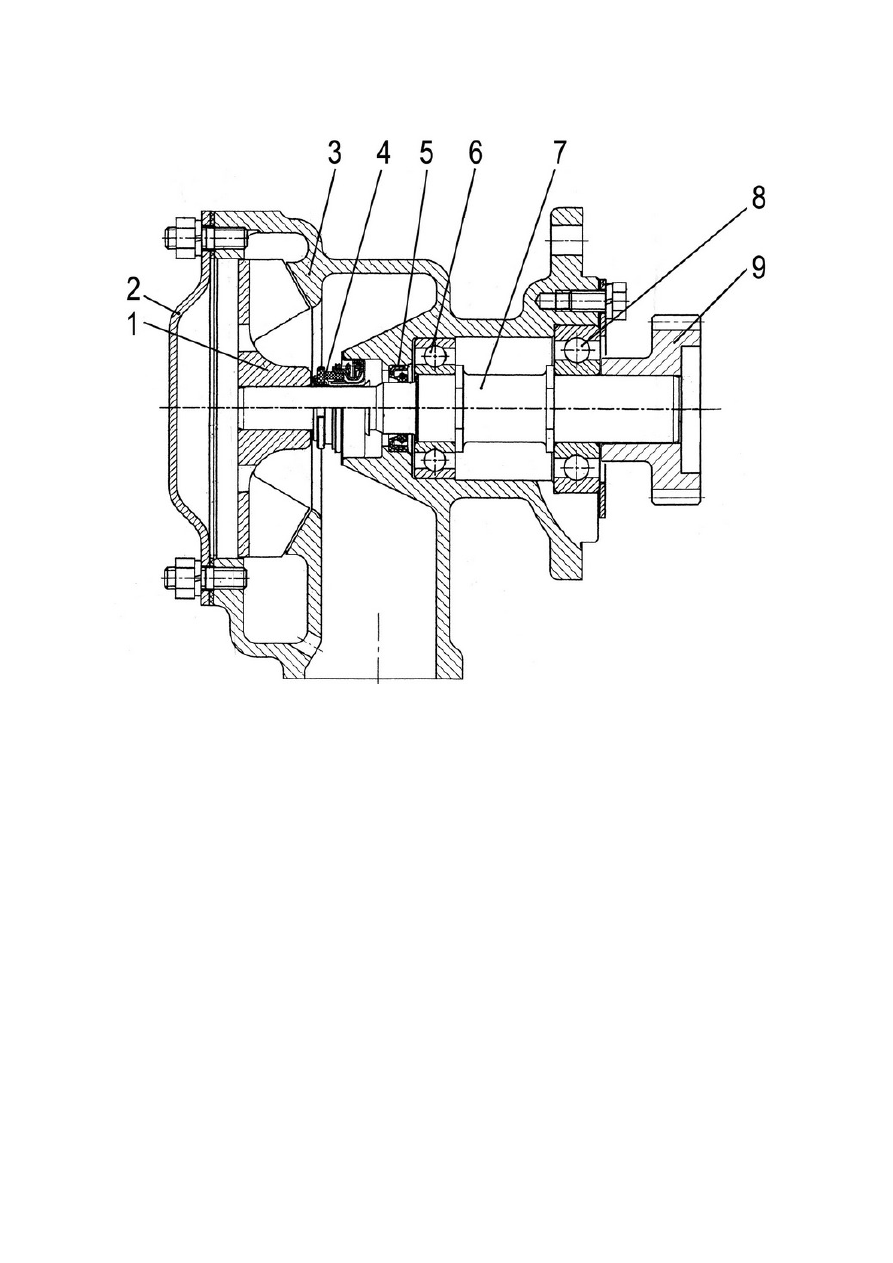

1 –

крыльчатка;

2 –

крышка;

3 –

корпус насоса;

4 –

торцовое уплотнение;

5 –

манжета;

6 –

шарикоподшипник;

7 –

валик;

8 –

шарикоподшипник;

9 –

шестерня привода






Рисунок 31 – Насос забортной воды двигателей 8481.10-07,

8481.10-09





78







1 –

фланец;

2 –

установочное кольцо;

3 –

шарикоподшипник;

4 –

корпус;

5 –

резиновое кольцо;

6 –

крышка;

7 –

пробка;

8 –

валик с крыльчаткой;

9 –

гайка;

10 –

диск;

11 –

манжета;

12 –

резиновое кольцо;

13 –

пружина;

14 –

шайба;

15 –

резиновое кольцо;

16 –

шпилька;

17 –

краник;

18 –

манжета;

19 –

резиновое кольцо;

20 –

шпилька;

21 –

шарикоподшипник;

22 –

установочное кольцо;

23 –

шестерня;

24 –

шайба;

25 –

гайка;

26 –

стопор;


а – контрольное отверстие;

в – промывочное отверстие;

с – канал для смазки;

к, и– зазоры




Рисунок 32 – Насос забортной воды двигателя 8481.10-08





79



Редуктор насоса забортной воды (рисунки 33, 34) – двухсту-

пенчатый,  с  цилиндрическими  прямозубыми  колёсами,  установлен

на картере маховика с левой стороны двигателя. В полость корпуса

при  сборке  двигателя  заливается  масло  до  верхней  кромки  кон-

трольного  отверстия

А. Шестерни и подшипники смазываются раз-

брызгиванием. Привод редуктора осуществляется через шлицевую

муфту от шестерни двигателя. На крышке редуктора предусмотрено

место  подсоединения  датчика  тахометра.  Вращение  на  датчик  пе-

редаётся от ведущего вала редуктора через сухарь.







1 –

редуктор;

2 –

картер маховика



А – контрольное отверстие

уровня масла в редукторе;

В – сливное отверстие


Рисунок 33 – Установка редуктора насоса забортной воды





80
