ФОРСУНКА

Форсунка  –  закрытого  типа,  с  многодырчатым  распылителем  и

гидравлическим управлением подъема иглы.

Все детали форсунки собраны в корпусе 8 (рисунок 23). К ниж-

нему торцу корпуса форсунки гайкой 3 присоединяется корпус 2 рас-

пылителя, внутри которого находится запорная игла 1. Игла и корпус

распылителя  составляют  прецизионную  пару.  Распылитель  имеет

пять  распыливающих  отверстий.  Усилие  предварительной  затяжки

пружины  регулируется  винтом  11,  вкрученным  в  корпус  форсунки.

Винт фиксируется гайкой 13, уплотненной прокладкой.

Топливо к форсунке подводится через отверстие в корпусе, в

которое запрессован стержень 14 фильтра. То-

пливо, просочившееся через зазор между иглой

и  корпусом,  отводится  из  форсунки  через  дре-

нажную трубку.

Форсунка  устанавливается  в  головку  ци-

линдра.  Под  торец  гайки  распылителя  подкла-

дывается  медная  гофрированная  шайба  (про-

кладка) для уплотнения от прорыва газов. Если

форсунка  снималась  с  головки  цилиндра,  то

при её повторной установке в головку гофриро-

ванную шайбу желательно заменить на новую.




14 –

стержень фильтра;

13 –

гайка;

12 –

прокладка;

11 –

регулировочный винт;

10 –

шарик;

9 –

тарелка пружины;

8 –

корпус форсунки;

7 –

пружина;

6 –

штанга;

5 –

штифт;

4 –

проставка;

3 –

гайка распылителя;

2 –

корпус распылителя;

1 –

игла распылителя


Рисунок 23 – Форсунка



66



ТОПЛИВНЫЕ ФИЛЬТРЫ


Фильтр  грубой  очистки  топлива  (фильтр  –  отстойник)  –

рисунок 24 – предназначен для грубой очистки топлива от механи-

ческих примесей и воды с использованием метода организованного

отстаивания.

Топливо  в  фильтр  поступает  через  наконечник  6  и  полость  в

оси  1.  Очистка  топлива  осуществляется  в  отстойных  ячейках

фильтрующих  дисков  3,  частицы  механических  примесей  и  капли

воды по наклонным стенкам ячеек фильтрующих дисков перетекают

в сборную полость колпака 2.


Фильтр  тонкой  очистки  топлива  (рисунок  25)  состоит  из

крышки 5 и двух колпаков 4 с двумя фильтрующими элементами 3;

к каждому колпаку приварен стержень 1. Снизу в стержень вкручена

сливная пробка 8 с прокладкой. Уплотнение между колпаком и крыш-

кой  обеспечивается  паронитовой  прокладкой.  Каждый  колпак  соеди-

нён  с  крышкой  болтом  7,  под  головку  которого  поставлена  уплотни-

тельная шайба (прокладка).

Сменный  фильтрующий  элемент  изготовлен  из  специальной

бумаги или из ткани. Пружина 2 прижимает фильтрующий элемент к

крышке. С торцовых поверхностей фильтрующий элемент уплотнен

резиновыми  прокладками.  Проникший  в  топливную  систему  воздух

вместе  с  частью  подаваемого  насосом  топлива  отводится  через

клапан-жиклёр 9 в топливный бак. Клапан-жиклёр отрегулирован на
давление начала открытия 20 – 40 кПа (0,2 – 0,4 кгс/см

2

). При засо-

рении  фильтрующих  элементов,  когда  разность  давлений  до  и  по-
сле фильтра достигает 125 – 150 кПа (1,25 – 1,50 кгс/см

2

), клапан-

жиклёр дополнительно перемещается, сжимая пружину 13, и часть

топлива через отверстие “А” сливается в топливный бак.

На  двигателях  могут  быть  применены  также  фильтры  тонкой

очистки MANN HUMMEL или UFI Filters.



67







1 –

ось;

2 –

колпак;

3 –

фильтрующие диски;

4 –

фланец;

5 –

наконечник отвода

очищенного топлива;

6 –

наконечник подвода топлива;

7 –

крышка фильтра;

8 –

прокладка;

9 –

пробка выпуска воздуха;

10 –

сливная пробка

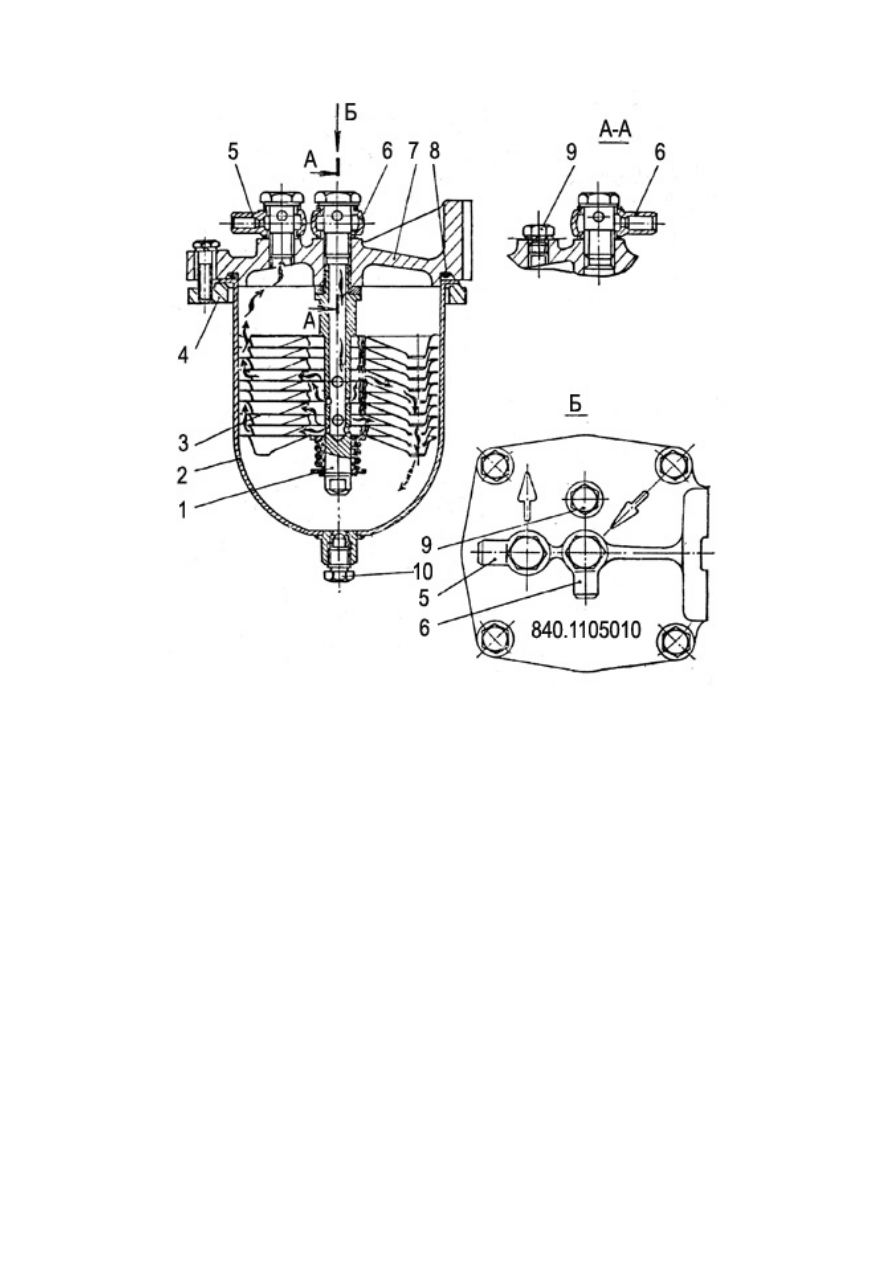

Рисунок 24 – Фильтр грубой очистки топлива



68







1 –

стержень;

2 –

пружина;

3 –

фильтрующий элемент;

4 –

колпак;

5 –

крышка фильтра;

6 –

прокладка;

7 –

болт крепления колпака;

8 –

сливная пробка;

9 –

клапан-жиклёр;

10 –

регулировочные прокладки;

11 –

пружина жиклёра;

12 –

перепускной клапан;

13 –

пружина перепускного

клапана



Рисунок 25 – Фильтр тонкой очистки топлива
