Двигатели ТМЗ семейства 842 размерностью 140х1. Руководство - часть 16



61





1 -

пята муфты грузов;

2 -

грузы;

3 -

муфта грузов;

4 -

рейка ТНВД;

5 -

пружина рычага рейки;

6 -

рычаг пружины;

7 -

болт ограничения

максимального

скоростного режима;

8 -

пружина регулятора;

9 -

рычаг регулятора;

10 -

рычаг управления

регулятором;

11 -

болт ограничения

минимального скоростного

режима;

12 -

рычаг двуплечий;

13 -

пружина буферная;

14 -

пружина положительного

корректора;

15 -

корпус положительного

корректора;

16 -

рычаг останова;

17 -

корректор;

18 -

кулиса;

19 -

рычаг рейки


а - схема устройства регулятора;

б - работа регулятора

при уменьшении нагрузки

на двигатель;

в - работа регулятора

при увеличении нагрузки

на двигатель;

г - положение деталей

при остановке двигателя;

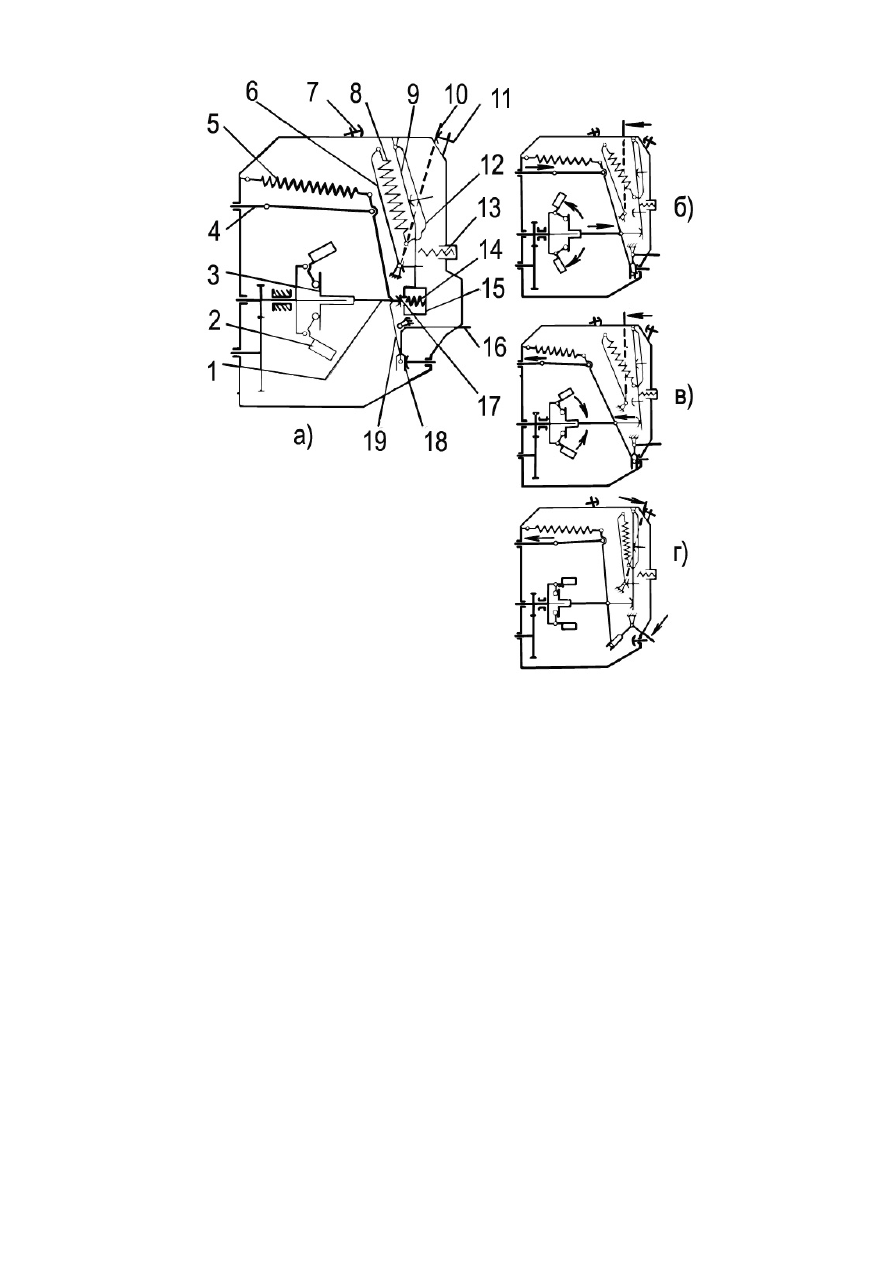

Рисунок 20 – Схема работы регулятора частоты вращения



62

МУФТА ОПЕРЕЖЕНИЯ ВПРЫСКИВАНИЯ

Муфта  опережения  впрыскивания  (рисунок  21)  предназначена

для  изменения  момента  начала  подачи  топлива  в  зависимости  от

частоты вращения коленчатого вала двигателя. Применение муфты

опережения  впрыскивания  способствует  получению  наилучшей  эко-

номичности на различных скоростных режимах.





1 –

корпус муфты;

2 –

ось проставки;

3 –

ведомая шестерня;

4 –

втулка ведомой шестерни;

5 –

шарикоподшипник;

6 –

ведомый вал;

7 –

пружина;

8 –

стакан пружины;

9 –

груз муфты;

10 –

направляющая пружины;

11 –

проставка груза;

12 –

палец груза;

13 –

ось груза



Рисунок 21 – Муфта опережения впрыскивания



Муфта встроена в шестерню 3 привода топливного насоса вы-

сокого давления. Вращение с шестерни на ведомый вал 6 передает-

ся через два груза 9. Грузы качаются на двух осях 13, запрессован-

ных в ведомую шестерню в плоскости, перпендикулярной оси враще-

ния муфты. В грузы вставлены направляющая 10 пружины, пружина

7  и  стакан  8  пружины,  который  скользит  по  корпусу  1  муфты.  Про-

ставка 11 упирается одним концом в палец 12 груза, другим в про-

фильный выступ и поворачивается на оси 2. Усилие пружин 7 стре-



63

мится удержать грузы на упоре во втулку 4 ведомой шестерни.

При увеличении частоты вращения коленчатого вала двигате-

ля грузы муфты под действием центробежных сил, преодолевая со-

противление своих пружин, расходятся. При расхождении грузы по-

ворачиваются на осях 13. При этом расстояние между осями грузов

и осями проставок уменьшается, в результате чего ведомый вал по-

ворачивается относительно шестерни на определенный угол. Пово-

рот кулачкового вала на такой же угол приводит к увеличению угла

опережения  впрыскивания  топлива.  При  уменьшении  частоты  вра-

щения двигателя грузы сходятся под действием пружин, так как цен-

тробежная сила грузов уменьшается. Ведомый вал вместе с валом

насоса  поворачивается  в  сторону,  противоположную  вращению,  и

тем самым угол опережения впрыскивания уменьшается.


ТОПЛИВОПОДКАЧИВАЮЩИЙ НАСОС

Топливоподкачивающий  насос  (рисунок  22)  –  поршневой,

двойного действия, с ручным топливопрокачивающим насосом. На-

сос крепится тремя шпильками и гайками на корпус топливного на-

соса высокого давления и приводится в действие от двойного кулач-

ка на кулачковом валу через роликовый толкатель.

В корпусе 1 насоса размещены: поршень 2, пружина 3 поршня,

упирающаяся с одной стороны в поршень, а с другой – в пробку 4,

всасывающие  24  и  нагнетательные  12  клапаны,  прижимаемые  к

сёдлам 25 пружинами 13. Полость корпуса насоса, в которой пере-

мещается  поршень,  соединена  каналами  с  полостями  над  всасы-

вающими  и  под  нагнетательными  клапанами.  Привод  поршня  осу-

ществляется толкателем 8 через шток 7. Ролик толкателя вращает-

ся  на  плавающей  оси  10,  застопоренной  двумя  фиксаторами  от

продольного перемещения. Сухари толкателя удерживают фиксато-

ры  и,  перемещаясь  в  пазах  корпуса,  предохраняют  толкатель  от

разворота. Шток 7 перемещается в направляющей втулке 6, которая

вкручена в корпус насоса на специальном клее. Шток и втулка пред-

ставляют собой прецизионную пару.

Для  нагнетания  топлива  при  неработающем  двигателе  насос

оборудуется  ручным  топливопрокачивающим  насосом,  который  ис-

пользуется при необходимости для удаления воздуха из топливной

системы перед пуском двигателя, а также для заполнения топливом

всей магистрали при техническом обслуживании топливной аппара-

туры.



64





1 –

корпус;

2 –

поршень;

3 –

пружина поршня;

4 –

пробка,

5 –

уплотнительная шайба;

6 –

втулка штока;

7 –

шток толкателя;

8 –

толкатель поршня;

9 –

стопорное кольцо;

10 –

ось ролика;

11 –

ролик;

12 –

нагнетательный клапан;

13 –

пружина;

14 –

уплотнительная шайба;

15 –

пробка;

16 –

цилиндр ручного

топливопрокачивающего насоса;

17 –

рукоятка;

18 –

защитный колпачок;

19 –

поршень со штоком;

20 –

уплотнительное кольцо;

21 –

кольцо;

22 –

уплотнительное кольцо;

23 –

корпус цилиндра

топливопрокачивающего

насоса;

24 –

всасывающий клапан;

25 –

седло;

26 –

сухарь толкателя;

27 –

фиксатор оси ролика



Рисунок 22 – Топливоподкачивающий насос
