МАСЛЯНЫЙ НАСОС



Устройство масляного насоса показано на рисунке 12.

В корпусе масляного насоса расположен редукционный клапан

(в каталогах называется предохранительным) – позиция 16 рисунок
11,

позиция 7 рисунок 12 – через который масло сливается в поддон

при давлении на выходе из насоса 900 – 950 кПа (9 – 9,5 кгс/см

2

).





1 –

шестерня привода насоса;

2 –

корпус насоса;

3 –

ведомая шестерня;

4 –

крышка корпуса;

5 –

втулки;

6 –

ведущая шестерня;

7 –

редукционный

(предохранительный)

клапан;



8 –

пружина клапана;

9 –

регулировочные шайбы

Рисунок 12 – Масляный насос



МАСЛЯНЫЕ ФИЛЬТРЫ



Масляный фильтр (рисунок 13) – полнопоточный, с двумя смен-

ными  тканевыми  элементами  (допускается  применение  бумажных

элементов при надлежащем качестве их изготовления, применяемого

клея и фильтровальной бумаги), установлен на блоке цилиндров с по-

мощью  трёх  втулок  с  уплотнительными  резиновыми  кольцами.  Через

втулки в фильтр подаётся и отводится масло. В корпусе 3 масляного

фильтра  установлен  перепускной  клапан  8.  Когда  разность  давлений

до и после фильтра достигает 200 – 250 кПа (2 – 2,5 кгс/см

2

), клапан

открывается и часть неочищенного масла подается непосредствен-

но в масляную магистраль. К моменту начала открытия перепускно-

го клапана при разности давлений 150 – 190 кПа (1,5 – 1,9 кгс/см

2

)

произойдёт  замыкание  подвижного  и  неподвижного  контактов  сигна-

лизатора,  в  этот  момент  в  кабине  водителя  загорается  лампочка  10

(рисунок 11), что свидетельствует о засорении фильтрующих элемен-

тов и необходимости их замены.



47





1 –

колпак фильтра;

2 –

фильтрующий элемент;

3 –

корпус фильтра;

4 –

штуцер для датчика

давления масла;

5 –

замковая крышка;

6 –

прокладка колпака;

7 –

сливная пробка;

8 –

перепускной клапан;

9 –

пружина клапана;

10 –

подвижный контакт;

11 –

неподвижный контакт

сигнализатора;

А – из системы в фильтр;

Б – из фильтра в систему;

В – к датчику давления масла



Рисунок 13 – Масляный фильтр





48





1 –

корпус фильтра;

2 –

пружина;

3 –

стопорный палец;

4 –

пластина стопора;

5 –

колпак фильтра;

6 –

корпус ротора;

7 –

колпак ротора;

8 –

ось ротора;

9 –

шарикоподшипник;

10 –

гайка крепления ротора;

11 –

гайка крепления

колпака фильтра;

12 –

гайка колпака ротора;

13 –

форсунка;

14 –

втулка;

15, 16 –

уплотнительные

кольца

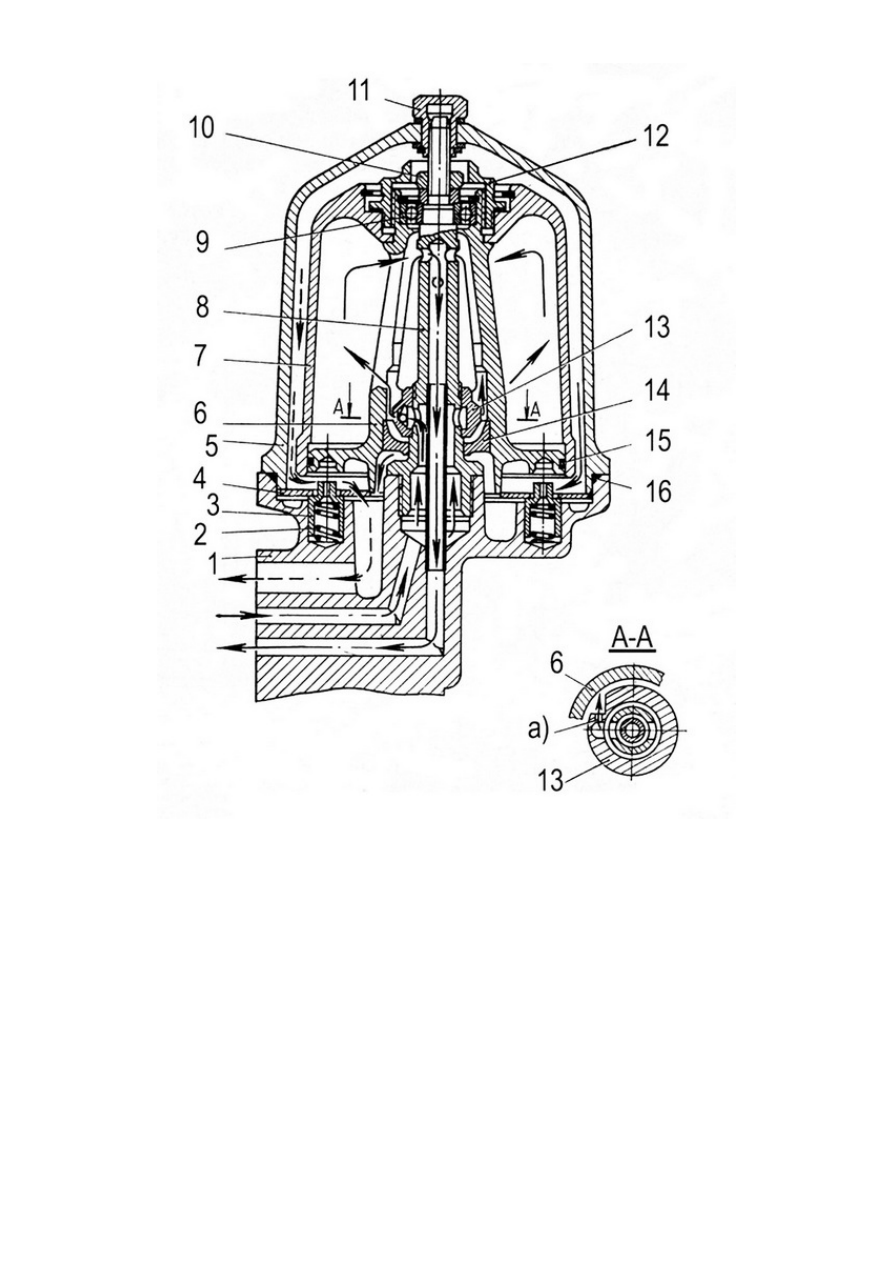

Рисунок 14 – Фильтр центробежной очистки масла
