Двигатели ТМЗ семейства 842 размерностью 140х1. Руководство - часть 11



41

ках, запрессованных в головку цилиндра.

Клапаны поджимаются к седлу с помощью двух винтовых ци-

линдрических пружин с разным направлением навивки, которые од-

ним торцем упираются в головку цилиндра, а другим  — в тарелку,

закрепленную на клапане с помощью двух конических сухарей.


ПРИВОД АГРЕГАТОВ



Привод  механизма  газораспределения,  топливного  насоса  вы-

сокого  давления,  компрессора  пневмотормозов,  насоса  гидроусили-

теля руля (НГУР) – шестерёнчатый, осуществляется от шестерни, ус-

тановленной на заднем конце коленчатого вала (со стороны махови-

ка).  Привод  масляного  насоса  осуществляется  от  шестерни  на  пе-

реднем  конце  коленчатого  вала.  Схема  установки  шестерён  пред-

ставлена на рисунке 9. Все шестерни на рисунке 9  – прямозубые с

модулем 3 мм.

Компрессор пневмотормозов устанавливается не на все двига-

тели (см. таблицу 3 – Характеристики моделей двигателей). Шестер-

ня  привода  НГУР  устанавливается  на  двигатели  моделей    8421.10,
8424.10, 8424.10-021, 8424.10-03, 8424.10-031, 8424.10-032,
8424.10-033, 8424.10-05, 8424.10-08, 8431.10, 8463.10, 8491.10-032,
8492.10-

033.  Сам  НГУР  устанавливает  предприятие  -  потребитель

двигателей.  На  двигателях  8481.10-07,  8481.10-08, 8481.10-09  шес-

терня НГУР использована для привода насоса забортной воды.

Установка  шестерён  на  двигатель  проводится  по  меткам,  как

показано  на  рисунке  9.  Боковой  зазор  в  зацеплении  зубчатых  пар

шестерён  газораспределения  и  привода  агрегатов  должен  быть  в

пределах 0,10 – 0,30 мм, в зацеплении шестерён привода масляного

насоса 0,15 – 0,35 мм.

В ведомой шестерне привода топливного насоса высокого дав-

ления  встроена  муфта  опережения  впрыска  топлива.  Привод  топ-

ливного  насоса  высокого  давления  состоит  из  ведущей  и  ведомой

полумуфт и из двух пакетов упругих пластин по шесть штук в каждом.

Такая  конструкция  привода  позволяет  компенсировать  несоосность

установки  топливного  насоса  высокого  давления  по  отношению  к

приводу и дает возможность проводить регулировку угла опережения

впрыскивания топлива. На наружной поверхности ведомой полумуф-

ты  нанесены  риски  с  цифрами,  предназначенные  для  регулировки

клапанов газораспределения.

Блок  промежуточных  шестерен  установлен  на  двухрядном  ко-

ническом  роликовом  подшипнике.  При  переборках  нужно  помнить,



42

что детали, входящие в комплект роликоподшипника, невзаимозаме-

няемы с аналогичными деталями другого подшипника. Осевой люфт

двухрядного конического роликоподшипника, запрессованного в шес-

терню,  при  внутренних  кольцах,  сжатых  усилием  40  кН  (4000  кгс),

должен находиться в пределах 0,02 – 0,25 мм, при этом блок шесте-

рён должен вращаться свободно, без заеданий.

Центральный болт крепления роликоподшипника к блоку цилинд-

ров нужно затягивать моментом 90 – 100 Н·м (9 – 10 кгс·м), болты кре-

пления  оси  промежуточных  шестерен  к  блоку  цилиндров  –  момен-

том 44 – 56 Н·м (4,4 – 5,6 кгс·м).

Не допускается установка на двигатель блока промежуточных

шестерён  с  двухрядным  коническим  роликоподшипником  без  дис-

танционного кольца, входящего в комплект роликоподшипника.

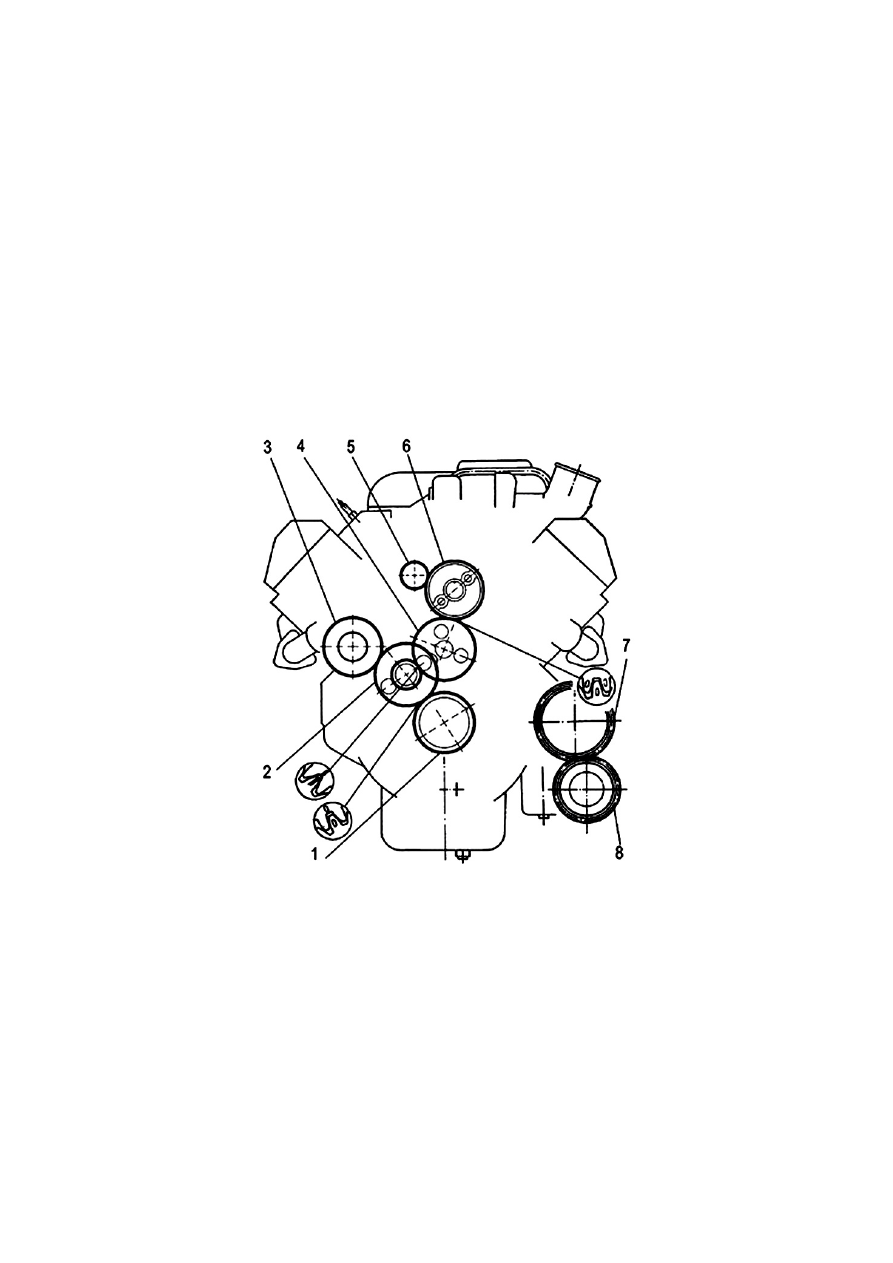

1 –

шестерня коленчатого вала, число зубьев z=58;

2 –

промежуточная шестерня привода распределительного вала, z=60,30;

3 –

шестерня привода гидроусилителя руля, z=56;

4 –

шестерня распределительного вала, z=58;

5 –

шестерня компрессора пневматической системы тормозов, z=24;

6 –

шестерня привода топливного насоса высокого давления, z=58;

7 –

ведущая шестерня привода масляного насоса, z=76;

8 –

шестерня масляного насоса, z=60



Рисунок 9 – Шестерни распределения и привода агрегатов



43

В двигателях моделей 8437.10, 8525.10, 8491.10-032, 8492.10-033

привод водяного насоса и вентилятора – шестерёнчатый (в двигателях

остальных моделей – ременной; на 8481.10-09 привод водяного насоса

шестерёнчатый,  вентилятор  не  устанавливается).  Схема  установки

шестерён  приведена  на  рисунке  10.  Привод  вентилятора  двигателей
8491.10-032, 8492.10-033, 8437.10

имеет в своём составе дополнитель-

ную шестерёнчатую передачу.

Шестерни – косозубые, с углом наклона зубьев 20°, шестерни до-

полнительной  передачи  привода  вентилятора  -  прямозубые.  Модуль

зацепления всех шестерён – 3 мм.





1 –

шестерня коленчатого вала, число зубьев z=42;

2 –

шестерня промежуточная, z=68;

3 –

шестерня водяного насоса, z=26;

4 –

шестерня муфты привода вентилятора, z=47;

5 –

шестерня дополнительной передачи привода вентилятора, z=28;

6 –

шестерня дополнительной передачи привода вентилятора, z=22



Рисунок 10 – Шестерни привода водяного насоса

и вентилятора



44



СИСТЕМА СМАЗКИ

Система смазки двигателя смешанная, с «мокрым» картером –

рисунок 11.

Масло засасывается из масляного картера (поддона) 1 через

заборник и всасывающую трубку шестерёнчатым насосом 2. Через

масляную  трубку  и  каналы  в  блоке  масло  подается  через  после-

довательно включенный водомасляный радиатор 15, далее через

поперечно  расположенную  в  картере  трубку  и  каналы  в  блоке  в

масляный фильтр 12.

Из масляного фильтра масло поступает в центральный масля-

ный канал и далее по каналам в блоке к подшипникам коленчатого и

распределительного  валов  и  деталям  механизма  газораспределе-

ния.

Смазка толкателей осуществляется через отверстия в штангах

толкателей.

Через дросселирующее отверстие из главной магистрали мас-

ло подается к форсункам 6 системы охлаждения поршней, через ка-

нал в блоке цилиндров и наружные трубки – к подшипникам топлив-

ного  насоса  высокого  давления  7,  к  приводу  вентилятора  3,  ком-

прессору пневмотормозов 8.

Из  центрального  масляного  канала  через  каналы  в  картере

маховика  масло  поступает  к  подшипникам  турбокомпрессора  9  и

муфте опережения впрыскивания топлива.

Через каналы в блоке цилиндров масло подается в фильтр 4 цен-

тробежной очистки масла.

Для  стабилизации  давления  в  систему  смазки  включен  диф-

ференциальный клапан 14 (в каталогах называемый клапаном сис-

темы  смазки),  отрегулированный  на  давление  начала  открытия
400 –

450 кПа (4 – 4,5 кгс/см

2

). Открытие клапана управляется дав-

лением из главной магистрали (после масляного фильтра), а избы-

ток  неочищенного  масла  сливается  в  масляный  поддон  перед

фильтром  (после  водомасляного  радиатора),  что  значительно  раз-

гружает работу фильтрующих элементов, улучшая качество очистки

масла.
