2.

Порядок работы с ПО

2.1.

Запуск программного комплекса

2.1.1.

Запуск программного комплекса АРМ ДК [СД] осуществляется автоматически при включении
питания.

2.1.2.

При запуске программного комплекса на экране монитора появляется изображение (

рис. 9

) с

меню из 7 пунктов, соответствующих режимам работы программного комплекса:

- "БАЗЫ ДАННЫХ";

- "КОНТРОЛЬ";

- "АНАЛИЗ";

- "НОСИТЕЛЬ";

- "НАСТРОЙКА";

- "ТЕСТ".

2.1.3.

Внизу  экрана  индицируются  данные  о  типе  объекта  контроля,  бортовом  номере,  виде
используемого  для  документирования  принтера,  типе  накопителя,  с  которого  считывается
исходная  информация.  Эти  данные  могут  задаваться  в  режиме  "НАСТРОЙКА"  для
дальнейшего их автоматического выбора в процессе работы с программным комплексом.

2.1.4.

В  дальнейшем  выбор  одного  из  режимов  или  подрежимов  работы  программного
комплекса  по  пунктам  меню  осуществляется  клавишами  навигации  и  клавишей
"Enter".

При  входе  в  один  из  режимов  или  подрежимов  работы  в  нижней  части  экрана
индицируется  строка  с  условным  обозначением  подсказки  по  возможным  вариантам
работы в этом режиме или подрежиме.

2.2.

Работа в режиме "БАЗЫ ДАННЫХ"

В режиме «БАЗЫ ДАННЫХ»  предусмотрены:

1)  предварительный ввод данных об объекте контроля и зарегистрированной информации;

2)  оперативный ввод данных о конкретном объекте контроля.

2.2.1.

Вход в режим «БАЗЫ ДАННЫХ»

Для  входа  в  режим «БАЗЫ  ДАННЫХ»  клавишами  навигации  выберите строку меню  "БАЗЫ
ДАННЫХ"  и  нажмите  клавишу "Enter". На  экране  появится  окно,  в  верхней  строке  которого
находится меню из 3 пунктов подрежимов работы режима «БАЗЫ ДАННЫХ»:

- «ОБЪЕКТ»;

- «ИНФОРМАЦИЯ»;

- «ОПЕРАТОРЫ».

2.2.2.

Работа в режиме «ОБЪЕКТ»

Для работы в режиме «ОБЪЕКТ» необходимо клавишами навигации выберите строку меню
"ОБЪЕКТ".  Появится  меню  подрежимов  данного  режима: «ПАРК», «ФОРМУЛЯР»,
«ЦИКЛОГРАММЫ», «ГРАДУИРОВКИ» (

рис. 10

).

















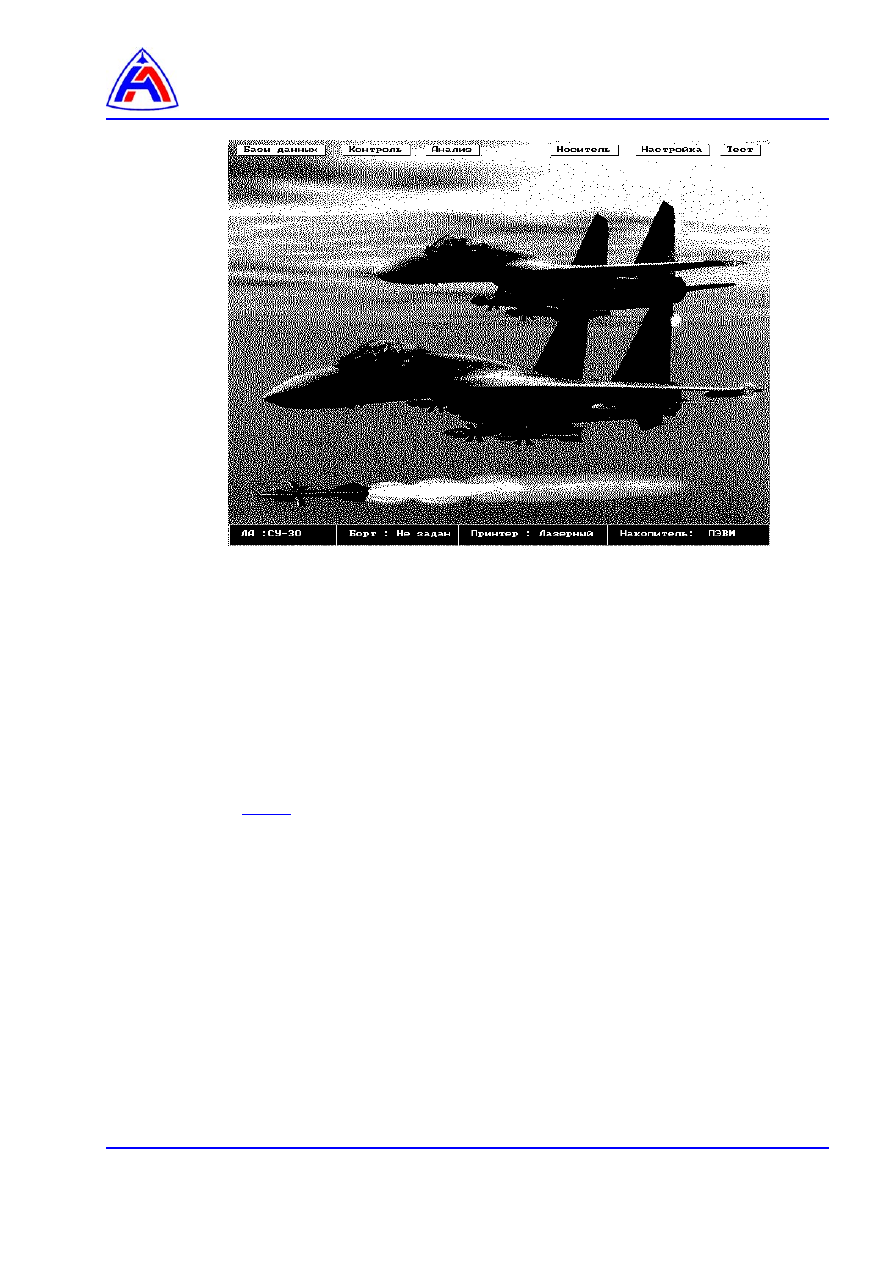

Рис. 9   Вид экрана после запуска программного комплекса

2.2.2.1.  Работа в подрежиме «ПАРК».

Для работы в подрежиме «ПАРК» выберите подрежим «ПАРК». На экране  появится список
типов изделий, на которые ориентирован данный вариант программного обеспечения.

С  помощью  клавиш  навигации  выберите  тип  идентифицируемого  объекта  контроля.  На
экране появится таблица, в которой показаны номера бортов ЛА, типы ЛА, вид регистратора
и циклограммы. В этом окне можно занести в базу данных о парке ЛА новый объект («Новая
запись») или откорректировать данные ранее зафиксированного ЛА.

Для  редактирования  с  помощью  клавиш  навигации  выберите  нужный  бортовой  номер
объекта  контроля  из  предлагаемого  списка.  Для  задания  нового  объекта  выберите  поле
«Новая запись». И в том и в другом случае на экране появится окно с данными по объекту
контроля (

рис. 10

).

Выбор  редактируемых  данных  осуществляется  с  помощью  клавиш  навигации.
Редактируемые данные подсвечиваются горизонтальной чертой.

Для заполнения бортового номера выберите пункт "БОРТОВОЙ НОМЕР" и нажмите клавишу
“Пробел”.  Далее  введите  нужный  бортовой  номер  ЛА  и  нажмите  клавишу "Enter". Для
удаления неправильно введенной цифры нажмите клавишу «Del». Бортовой номер задайте
целым числом от 01 до 9999999.

Для  заполнения  серии  изделия  выберите  пункт  "СЕРИЯ  ИЗДЕЛИЯ"  и  нажмите  клавишу
"Пробел". Далее введите нужный номер серии изделия, после чего нажмите клавишу "Enter".
Для  удаления  неправильно  введенной  цифры  нажмите  клавишу «Del». Серия  изделия
задайте целым числом от 1 до 9999.

Для  заполнения  заводского  номера  выберите  пункт  "ЗАВОДСКОЙ  НОМЕР"  и  нажмите
клавишу  "Пробел".  Далее  наберите  необходимый  заводской  номер  и  нажмите  клавишу
"Enter".









Рис. 10    Данные по объекту контроля

Для  заполнения  типа  регистратора  выберите  пункт  "ТИП  РЕГИСТРАТОРА"  и  нажмите
клавишу "Enter". Появится окно c возможными типами регистраторов, выбор осуществляйте
с помощью клавиш навигации и  клавиши "Enter".

Для заполнения номера регистратора выберите пункт "НОМЕР РЕГИСТРАТОРА" и нажмите
клавишу  "Пробел".  Поле  «Номер  регистратора»  заполняйте  аналогично  полю  «Заводской
номер».

Для  введения  наименования  организации  выберите  пункт  "ОРГАНИЗАЦИЯ"  и  нажмите
клавишу  "Пробел".  Работа  в  режиме  "ОРГАНИЗАЦИЯ"  аналогична  работе  в  пункте
"Заводской номер".

Для  заполнения  номера  подразделения  выберите  пункт  "ПОДРАЗДЕЛЕНИЕ"  и  нажмите
клавишу  "Пробел".  После  чего  введите  нужный  номер  подразделения  и  нажмите  клавишу
"Enter". Номер подразделения задайте целым числом от 1 до 99.

Далее  введите  значение  модификации  изделия.  Для  этого  с  помощью  клавиш  навигации,
выберите пункт "МОДИФ. ИЗДЕЛИЯ" и нажмите клавишу "Enter". Появится окно,  в котором
выберите нужное значение и нажмите клавишу "Enter".

Далее  выберите  тип  «Модиф.  циклограммы».  Для  этого  с  помощью  клавиш  навигации
выберите  пункт  "МОДИФ.  ЦИКЛОГРАММЫ"  и  нажмите  клавишу "Enter". Появится  окно,  в
котором выберите необходимое значение и нажмите клавишу "Enter".

Для окончания ввода (редактирования) опознавательных данных объекта контроля нажмите
клавишу "ESC". Оператору  предоставляется  возможность  сохранения  или  не  сохранения
введенных  (скорректированных)  данных  путем  выбора  одного  из  вариантов  ответа.  Для
сохранения  введенных  данных  с  помощью  клавиш  навигации  выберите  "ДА"  и  нажмите
клавишу "Enter". Если  данные  не  надо  сохранять,  выберите  "НЕТ"  и  нажмите  клавишу
"Enter".

Выход из подрежима "ПАРК" в режим "ОБЪЕКТ" осуществляется с помощью клавиши "ESC".

2.2.2.2.  Работа в подрежиме «ФОРМУЛЯР»







Для  работы  в  подрежиме  «ФОРМУЛЯР»  выберите  подрежим  «ФОРМУЛЯР».  На  экране
сначала  появится  меню,  в  котором  выберите  вид  формуляра  и  нажмите  клавишу  «Enter».
Появится  список  типов  изделий,  для  которых  ориентирован  данный  вариант  программного
обеспечения.  С  помощью  клавиш  навигации  выберите  тип  идентифицируемого  объекта
контроля  и  нажмите  клавишу «Enter». На  экране  появится  таблица,  в  которой  показаны
номера  бортов  объекта  контроля,  номера  подразделений  и  типы  объектов  контроля.  В
таблице  клавишами  навигации  выберите  необходимый  номер  борта  и  нажмите  клавишу
«Enter».  Если  выбран  формуляр  двигателя,  на  экране  появится  таблица  с серией  изделия,
заводским  номером,  местоположением  двигателя  и  т.д. (

рис. 11

).  Если  выбран  формуляр

самолета, на экране появится таблица с типом АРВ и т.д.

Заполнение полей данных в этих таблицах осуществляется аналогично заполнению полей в
подрежиме  «ПАРК».  Состав  и  содержание  базы  данных  о  формулярных  параметрах
конкретного  типа  объекта  контроля  определяется  реализованными  в  данном  программном
обеспечении алгоритмами контроля.

Выход из подрежима "ФОРМУЛЯР" в режим "ОБЪЕКТ" осуществляется с помощью клавиши
"ESC".



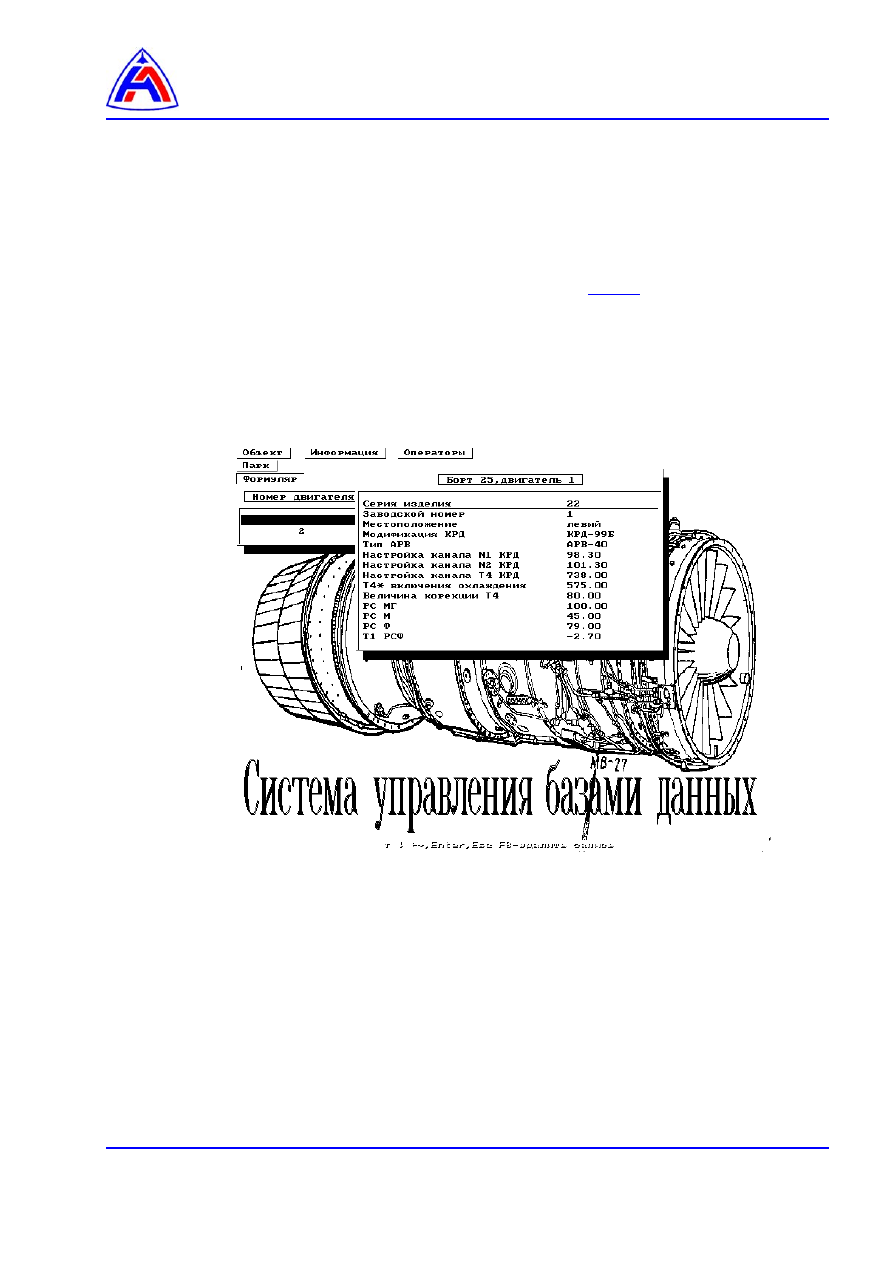

Рис. 11    Подрежим «Формуляр двигателя»

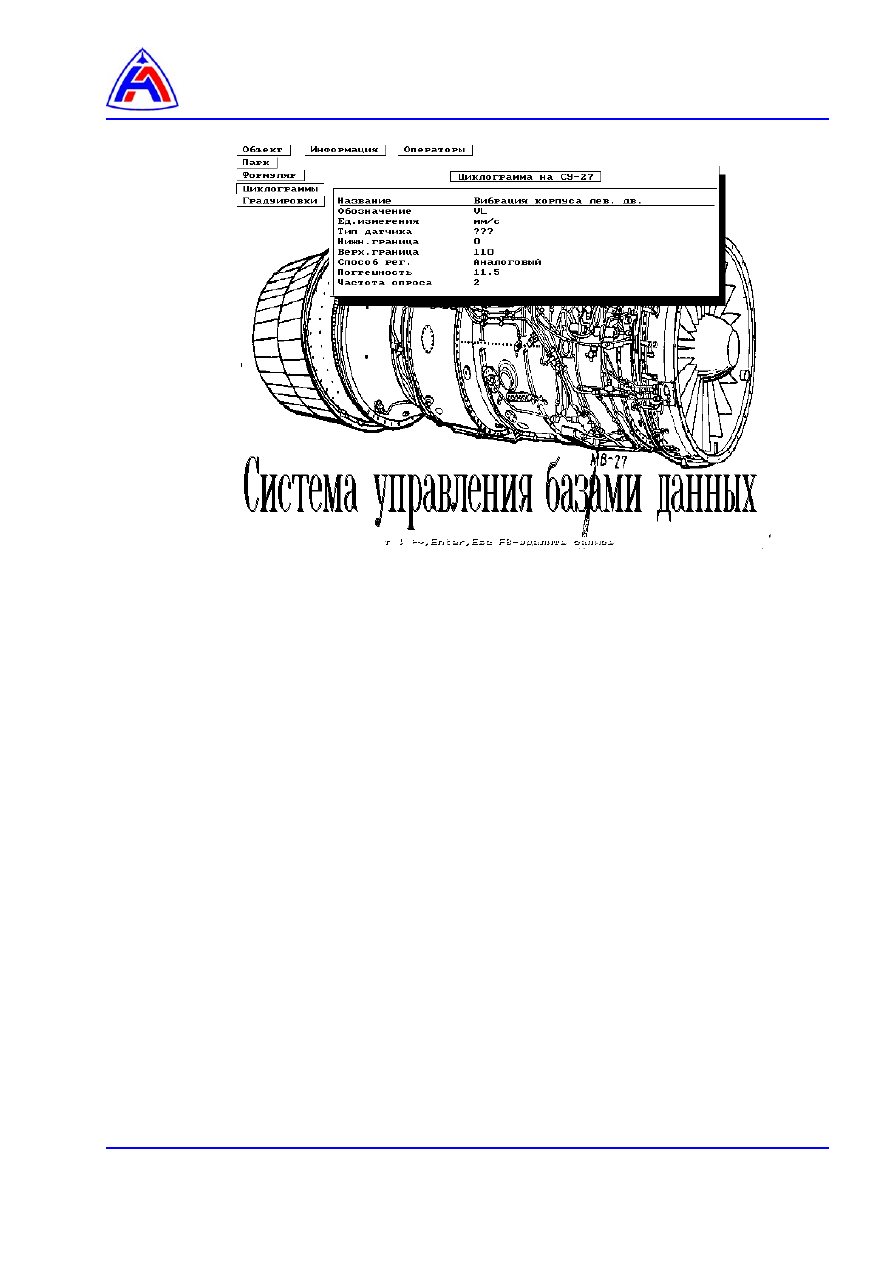

2.2.2.3.  Работа в подрежиме «ЦИКЛОГРАММЫ».

После  выбора  подрежима  "ЦИКЛОГРАММЫ"  появится  окно  со  списком  типов  объектов
контроля,  зарегистрированных  в  базе  данных  парка  обслуживаемых  объектов.  Выбор  типа
объекта  контроля,  для  которого  необходимо  ввести  (скорректировать)  циклограмму
регистрации, осуществляется с помощью клавиш навигации и "Enter".

Появится  окно,  в  котором  отображаются  модификации  циклограмм  для  конкретного  типа
объекта  контроля.  С  помощью  клавиш  навигации  выберите  нужное  значение  и  нажмите
клавишу «Enter».

Появится  окно  с  предложением  выбора  для  редактирования  информационного  канала:
«Аналоговых параметров», «Разовых  команд» или «Команд системы ЭКРАН». Выбор типа
описываемого (редактируемого) информационного канала (аналоговые параметры, разовые
