зарегистрированной информации. Подвижная ленточная шкала указывает на расположение
отображаемого участка относительно всего массива зарегистрированной информации.

1.4.9.

Бланк  результатов  контроля  формируется  на  экране  дисплея  в  темпе  обработки
информации  и  может  выдаваться  и  документироваться  после  обработки  по  вызову
оператора (

рис. 7

). В бланке указываются:

-

номера зарегистрированных событий;

-

формулировки зарегистрированных событий (нарушений);

-

количество зарегистрированных событий;

-

результат проверки события.

При документировании результатов контроля, в конце бланка печатаются:
-

опознавательные данные обрабатываемой информации,

-

результаты анализа выявленных нарушений,

-

графы для заполнения заключения о результатах контроля должностным лицом.

1.4.10.  Бланк  регулярной  информации  индицируется  на  экране  дисплея  и  документируется  после

обработки информации по вызову оператора.

К регулярной информации относятся параметры наработки двигателя и параметры объекта
контроля,  зафиксированные  на  определенных  режимах  его  работы  (

рис. 8

).  В  бланке

параметров объекта контроля указываются:
-

время фиксации значений параметров;

-

формулировки фиксируемых параметров;

-

значение фиксируемых параметров.

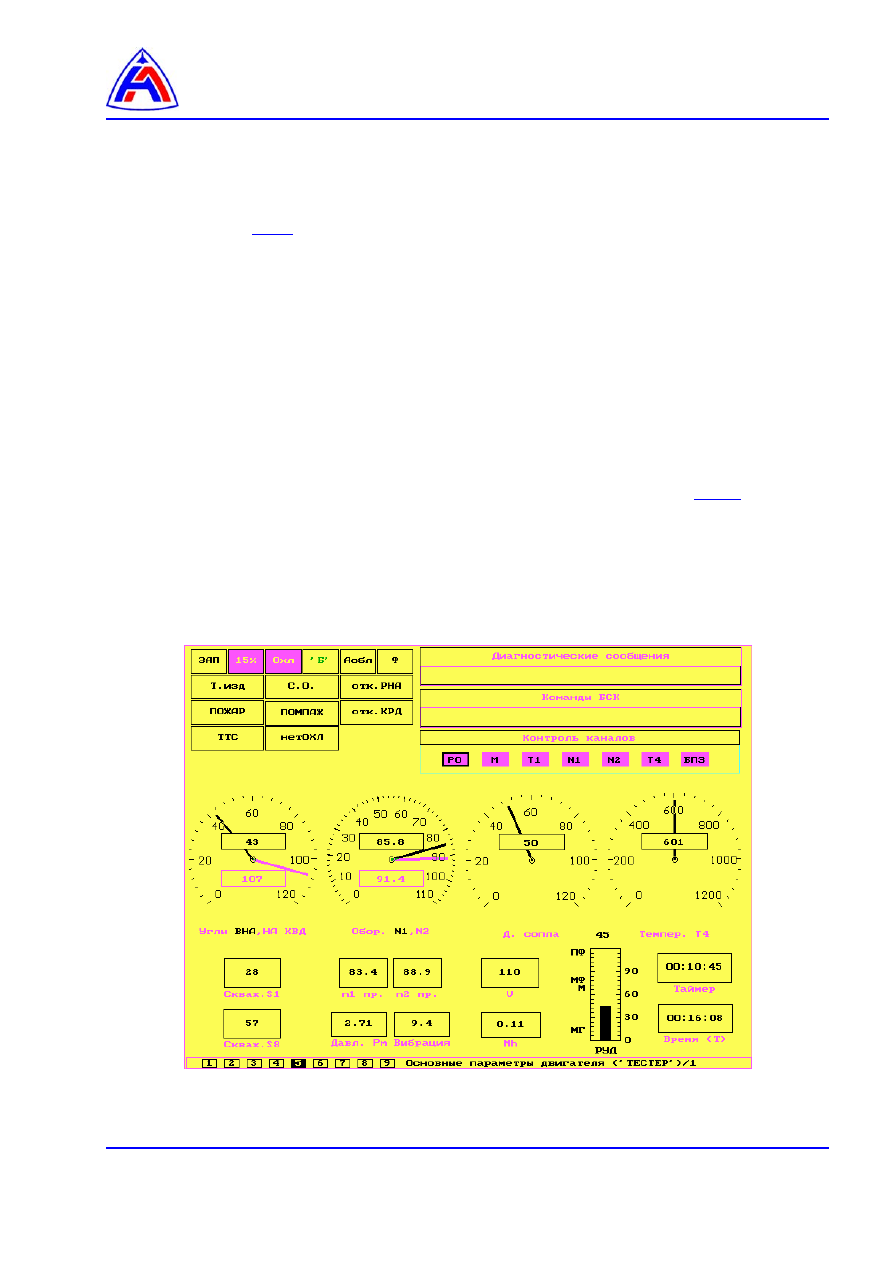

Рис. 4   Основные параметры двигателя

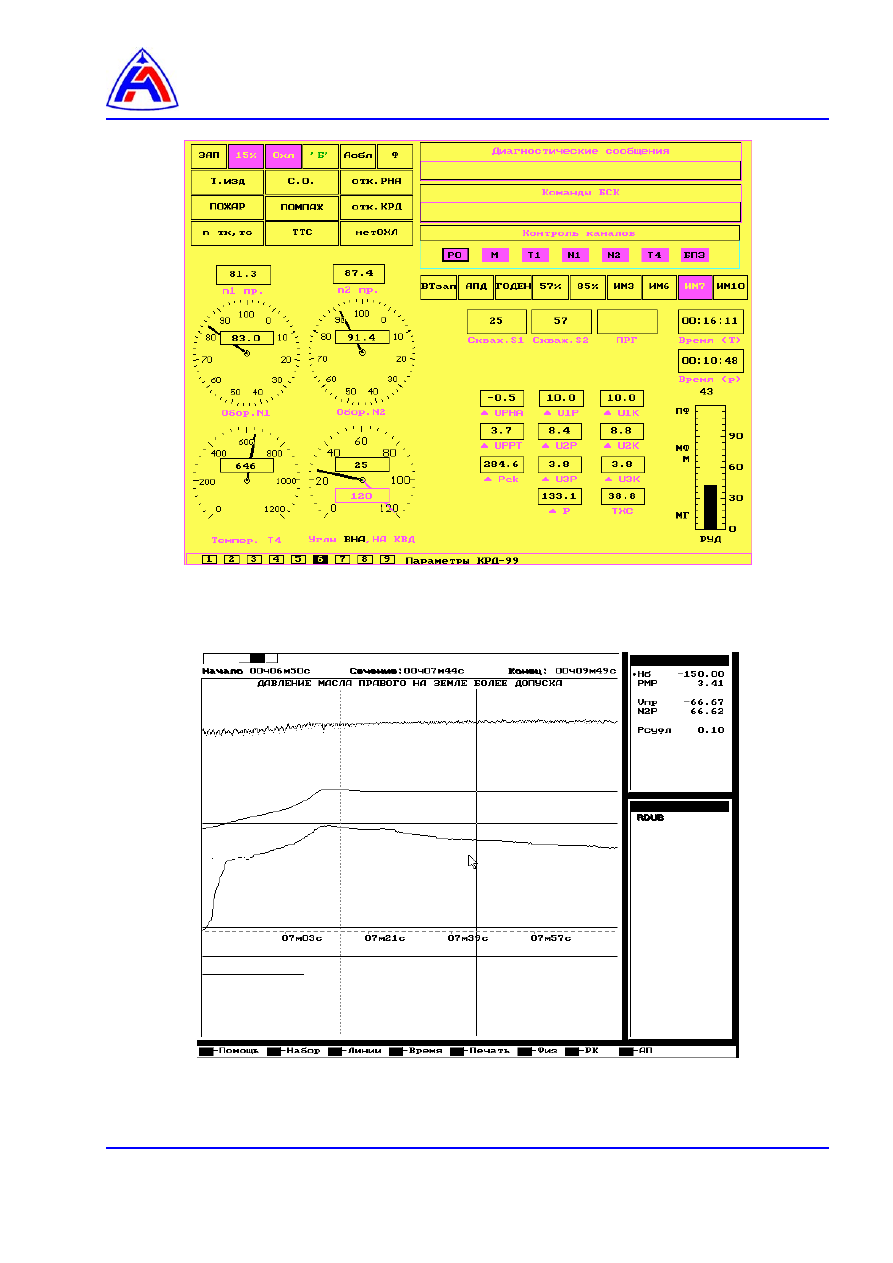

Рис. 5   Параметры КРД-99






Рис. 6  Графики параметров и разовых команд, отображаемых при анализе накопленной

информации

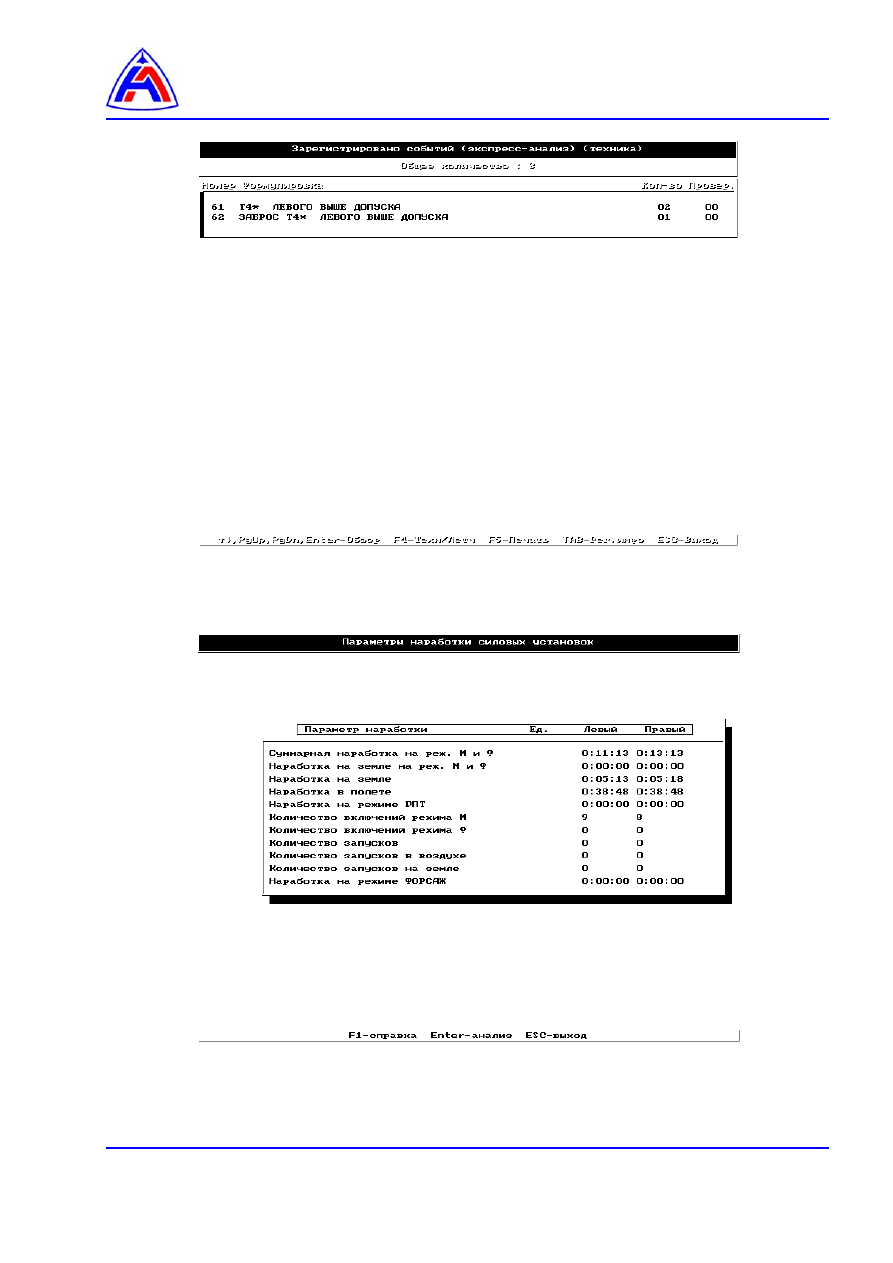

Рис. 7   Бланк с результатами контроля





Рис. 8   Бланк регулярной информации







1.5.

Режимы работы АРМ ДК-30 [СД]

1.5.1.

ПО АРМ ДК [СД] реализует следующие режимы работы АРМ ДК-30 [СД]:

1)  формирование исходных баз данных ("БАЗЫ ДАННЫХ");

2)  обработка  диагностической  информации  с  решением  задач  контроля  технического

состояния силовой установки ("КОНТРОЛЬ");

3)  автоматизированный  анализ  измеренной  диагностической  информации,  результатов  ее

обработки  и  оцененных  характеристик  технического  состояния  объекта  контроля
("АНАЛИЗ");

4)  работа  с  информацией,  накопленной  на  съемном  твердотельном  накопителе

("НОСИТЕЛЬ");

5)  настройка программы на работу с конкретным объектом контроля ("НАСТРОЙКА);

6)  тест-контроль АРМ ДК-30 [СД] ("ТЕСТ").

1.5.2.

Перечисленные  режимы  работы  имеют  свои  подрежимы,  осуществляющие  более
конкретные  функции  АРМ  ДК-30 [СД].  Режимы  и  подрежимы  работы  ПО  АРМ  ДК-30 [СД]
сопровождаются  специальным  режимом  помощи  (подсказки),  вызываемым  оператором  для
получения информации о правилах работы в выбранном режиме.

1.5.3.

Режим  "БАЗЫ  ДАННЫХ"  состоит  из  подрежимов  «ОБЪЕКТ», «ИНФОРМАЦИЯ»  и
«ОПЕРАТОРЫ».

1.5.3.1.  В подрежиме "ОБЪЕКТ" предусматривается ввод и коррекция:

1)  данных  описывающих  опознавательные  данные  парка  контролируемых  объектов

(подрежим "ПАРК");

2)  формулярных  данных  объекта  контроля,  используемые  в  алгоритмах  контроля  их

технического состояния (подрежим "ФОРМУЛЯР"),

3)  данных  о  циклограммах  измерения  и  регистрации  диагностической  информации

(подрежим "ЦИКЛОГРАММЫ");

4)  градуировочных

данных

источников

диагностической

информации

(подрежим

"ГРАДУИРОВКИ").

В подрежиме "ПАРК" осуществляется:
-

задание  (ввод)  индекса  эксплуатирующей  организации  (авиационной  части,
подразделения);

-

задание (ввод) списка ЛА авиационной части с указанием типа и бортового  номера  ЛА
и  номера его эксплуатирующего подразделения;

-

задание  (ввод  и  редактирование)  заводского  номера  ЛА,  типа,  заводского  номера  и
модификации циклограммы регистрации установленного на нем БУР;

-

индикация  заданного  (введенного)  списка  ЛА  авиационной  части  (подразделения)  с
указанием  наличия  или  отсутствия  в  базе  данных  для  конкретных  объектов  контроля
циклограмм регистрации;

-

сохранение введенных данных в базе данных.

В подрежиме "ФОРМУЛЯР" осуществляется ввод и коррекция:
-

номера серии двигателя;

-

заводского номера двигателя;

-

местоположения двигателя на самолете (левый/правый);

-

модификации КРД;

-

типа АРВ;
