просмотр  базы  данных  накопленных  массивов  информации  и  редактирование  их
опознавательных данных;

вывод содержания баз данных на печать.

1.3.3.

Модуль  ввода,  первичной  обработки  и  накопления  массивов  вводимой  информации
обеспечивает:

ввод и преобразование поступающей в АРМ ДК-30 [СД] информации;

формирование информационного кадра заданного формата;

дешифрирование

параметров

(вычисление

физических

величин)

с

учетом

градуировочных данных датчиков;

проверку достоверности полученных измерений;

фильтрацию, сглаживание и интерполяцию измерений;

запись  массива  вводимой  информации  на  внешний  накопитель  в  заданном  формате  с
фиксацией его атрибутов в базе данных.

1.3.4.

Модуль идентификации



диагностических параметров обеспечивает:

определение (идентификацию) текущего режима работы объекта контроля;

фиксацию  измеряемых  параметров  на  заданных  режимах  работы  и  запись  их  в  базу
данных;

определение  параметров  и  характеристик,  определяющих  техническое  состояние
объекта  контроля  по  поступающей  в  АРМ  ДК-30 [СД]  диагностической  информации,  и
запись этих параметров и характеристик в базу данных.

1.3.5.

Модули  отображения  диагностической  информации  и  диагностических  параметров
обеспечивают:

отображение диагностических параметров объектов контроля в виде показаний приборов
в реальном масштабе времени;

отображение  на  экране  дисплея  зарегистрированной  информации  в  виде  графиков
исходных  кодовых  или  физических  значений  параметров  в  соответствии  с  одним  из
заранее определенных стандартных заданий;

отображение  на  экране  дисплея  диаграммы  процесса  диагностирования  объекта
контроля.

1.3.6.

Модуль контроля параметров объектов контроля обеспечивает:

контроль измеряемых и оцениваемых диагностических параметров объектов контроля на
соответствие  допускам,  установленным  руководствами  по  технической  эксплуатации
самолета;

запись результатов контроля в базу данных;

визуализацию  параметров,  характеризующих  факт  выхода  контролируемого  параметра
за  установленные  допуски  (с  помощью  модуля  визуального  анализа  первичной
информации и результатов ее обработки);

фиксацию  зарегистрированных  и  оцененных  параметров  работы  объектов  контроля  и
запись их в базу данных.

1.3.7.

Модуль  отображения  результатов  контроля  и  сформированных  баз  данных  обеспечивает
отображение  на  экране  дисплея  результатов  оценки  и  контроля  в  графическом,  цифровом
виде, а также в виде бланков с текстовыми сообщениями.







1.4.

Форма представления результатов обработки

1.4.1.

Результаты обработки информации  с помощью ПО АРМ ДК [СД] представляются в форме:

1)  обобщенных информационных табло;

2)  графиков параметров и разовых команд;

3)  бланка результатов контроля;

4)  бланка регулярной информации.

1.4.2.

Отображение в виде обобщенных информационных табло предназначено для обеспечения
оператора  информацией,  необходимой  для  контроля  текущих  режимов  работы  и
технического  состояния  объекта  в  процессе  проведения  диагностической  работы  (в
реальном масштабе времени).

Обобщенные  информационные  табло  подразделяются  по  назначению  и  по  составу
контролируемых параметров и разовых команд и в общем случае могут содержать:

диаграммы заданных и текущих режимов работы двигателя;

табло  заданных  и  фактических  режимов  работы  двигателя («Заданный  режим» /
«Фактический режим»);

значения контролируемых параметров в виде показаний приборов и в цифровом виде;

табло выявленных нарушений в работе объектов контроля («Нарушения»);

табло команд оператору («Команды»);

табло  выдачи  управляющих  (тестовых)  сигналов  на  объект  контроля («Перестройка
каналов»).

1.4.3.

Диаграмма  заданных  и  текущих  режимов  работы  двигателя  (

рис. 1

)  предназначена  для

визуального контроля процесса выполнения опробования двигателя. Диаграмма отображает
в виде графика в осях "время/режим работы":

заданную  (эталонную)  последовательность  режимов  опробования  (Стоп,  Запуск,  МГ,
75%, 80%,85, 90, 95%, МФ, ПФ);

текущую (выполняемую) последовательность режимов опробования.

В табло заданных и фактических режимов работы двигателя текстом указываются текущие
распознанные  заданные  (положением  РУД)  фактические  (по  параметрам)  режимы  работы
двигателя.

1.4.4.

Отображение  значений  контролируемых  параметров  в  виде  показаний  приборов
(стрелочных  или  ленточных)  и  в  цифровом  виде  предназначено  для  визуального  контроля
измеряемых параметров двигателя в процессе опробования  (

рис. 2

3

4

5

).

Цифровые значения параметров отображаются в окнах совместно с изображением приборов
или в отдельных окнах с условными обозначениями параметров.

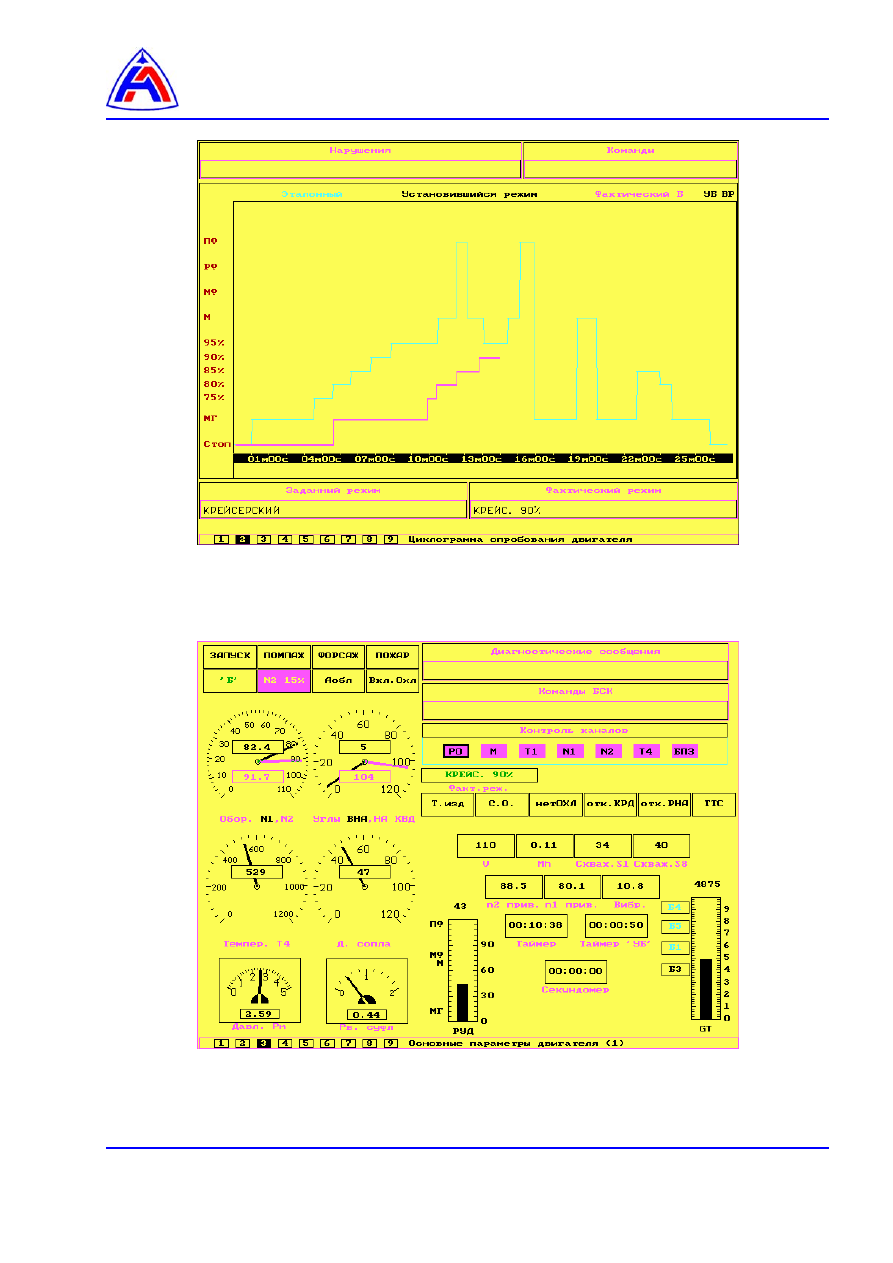

Рис. 1  Информационное табло с диаграммой заданных и текущих режимов работы двигателя







Рис. 2   Информационное табло с отображением параметров в виде ленточных приборов

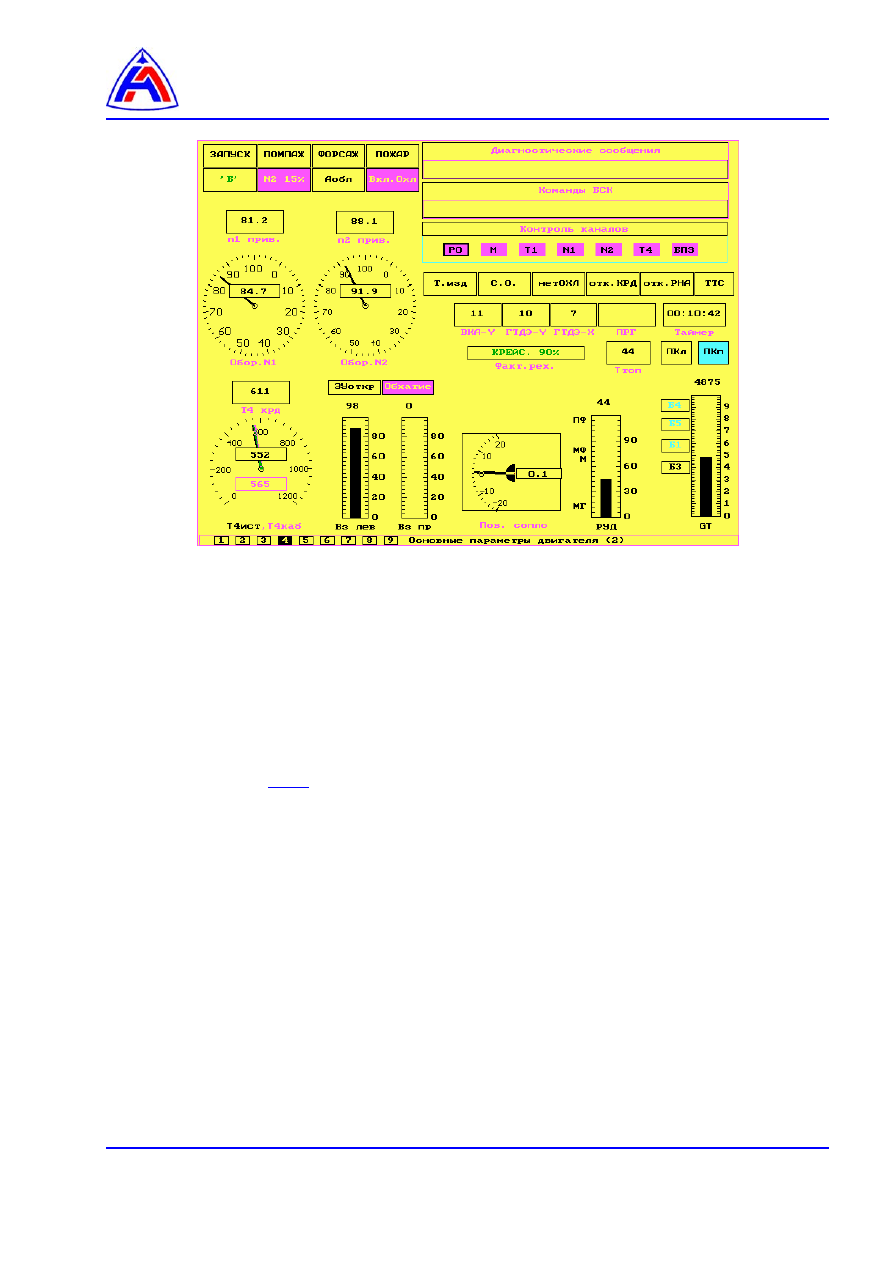

Рис. 3   Информационное табло с отображением параметров двигателя в виде стрелочных

приборов

1.4.5.

В табло выявленных нарушений в работе объектов контроля текстом пишутся формулировки
событий, характеризующих отказы и неисправности объектов контроля.

1.4.6.

В табло команд оператору текстом пишутся рекомендации по действиям в процессе работы
с учетом результатов контроля.

1.4.7.

В  табло  управляющих  (тестовых)  сигналов  на  объект  контроля  указан  перечень  проверок,
которые оператор может осуществить в процессе опробования двигателя.

1.4.8.

Представление  результатов  обработки  информации  в  форме  графиков  параметров  и
разовых  команд  осуществляется  в  режиме  анализа  зарегистрированной  и  накопленной
информации (

рис. 6

).

Параметры  отображаются  в  виде  графиков  в  координатах  "время - значение  параметра",
выводимых  на  экране  дисплея  слева  направо  в  текущий  момент  времени  или  для  любого
участка  накопленной  информации.  Отображаемые  графики  параметров  различаются
цветом.

В  правом  верхнем  окне  "АП"  отображаются  кодовые  или  физические  значения
отображаемых параметров для момента времени, соответствующего:
-  текущему времени (в реальном масштабе времени) или
-  положению  одной  из  подвижных  вертикальных  линеек  (в  процессе  анализа  накопленной

информации).

Разовые команды отображаются в виде линий разного цвета в нижней части экрана, а также
индицируются  в  правом  нижнем  окне  "РК"  в  темпе  их  появления  соответствующими
идентификаторами.

В  режиме  просмотра  зарегистрированной  информации  в  верхней  строке  экрана
отображается  ленточная  шкала  участка  отображаемой  информации  с  изменяемыми
границами  участка  индицируемой  информации.  Вся  шкала  составляет 100 %
