Двигатель АЛ-31ПФ. Руководство - часть 486

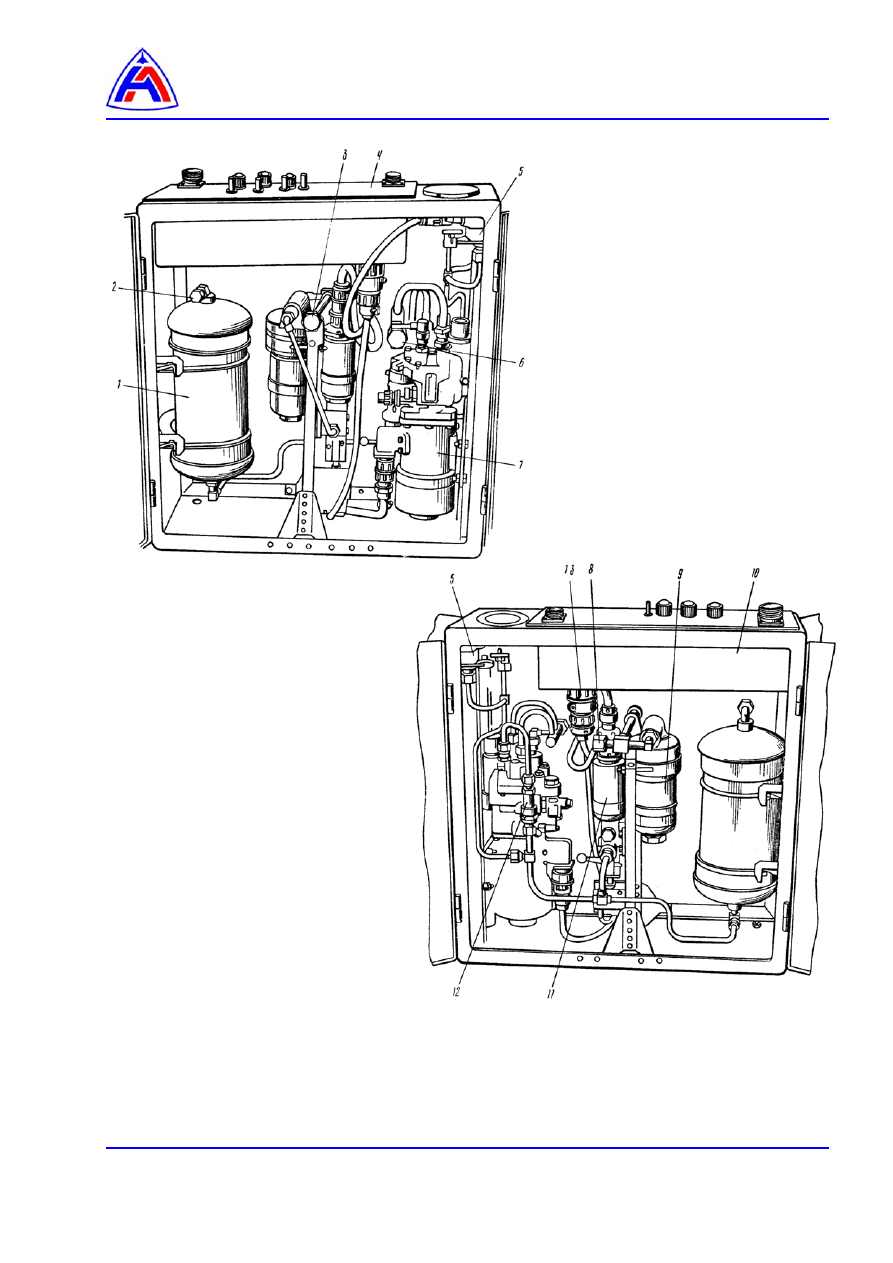

Рис. 2      Гидроблок (дверцы открыты)





1 – гидроаккумулятор
2 – заглушка зарядного клапана

гидроаккумулятора

3 – заглушка выпускного штуцера

установки

4 – лицевая панель блока

управления

5 – сигнализатор давления
6 – заглушка входного штуцера

установки

7 – электроприводной насос

8 –  заглушка выпускного
       штуцера установки
9 –  фильтр гидравлический
10 – блок управления
11 – электрокран
12 – обратный клапан
13 – электрический соединитель

подключения

        жгута У.96.09.24.0020

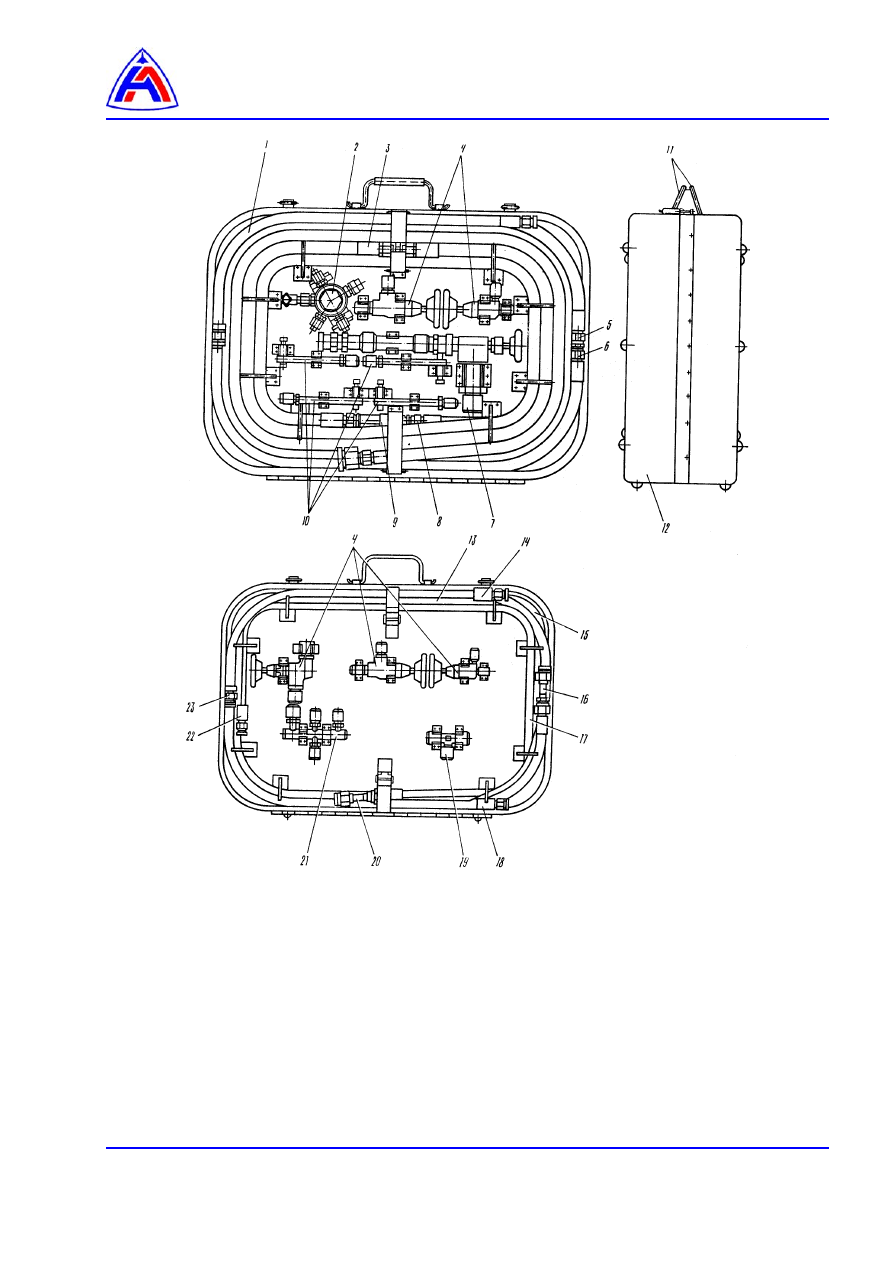

1, 3, 5, 6, 8, 9 – рукава резиновые с заглушками
2 – редуктор
4 - вентили
7 - приспособление
10 – штуцера для выпуска воздуха
12 – чемодан
4 - вентили
13, 14, 15, 16, 18, 20, 22, 23 – рукава резиновые с заглушками
19 - тройник
21 – переходник

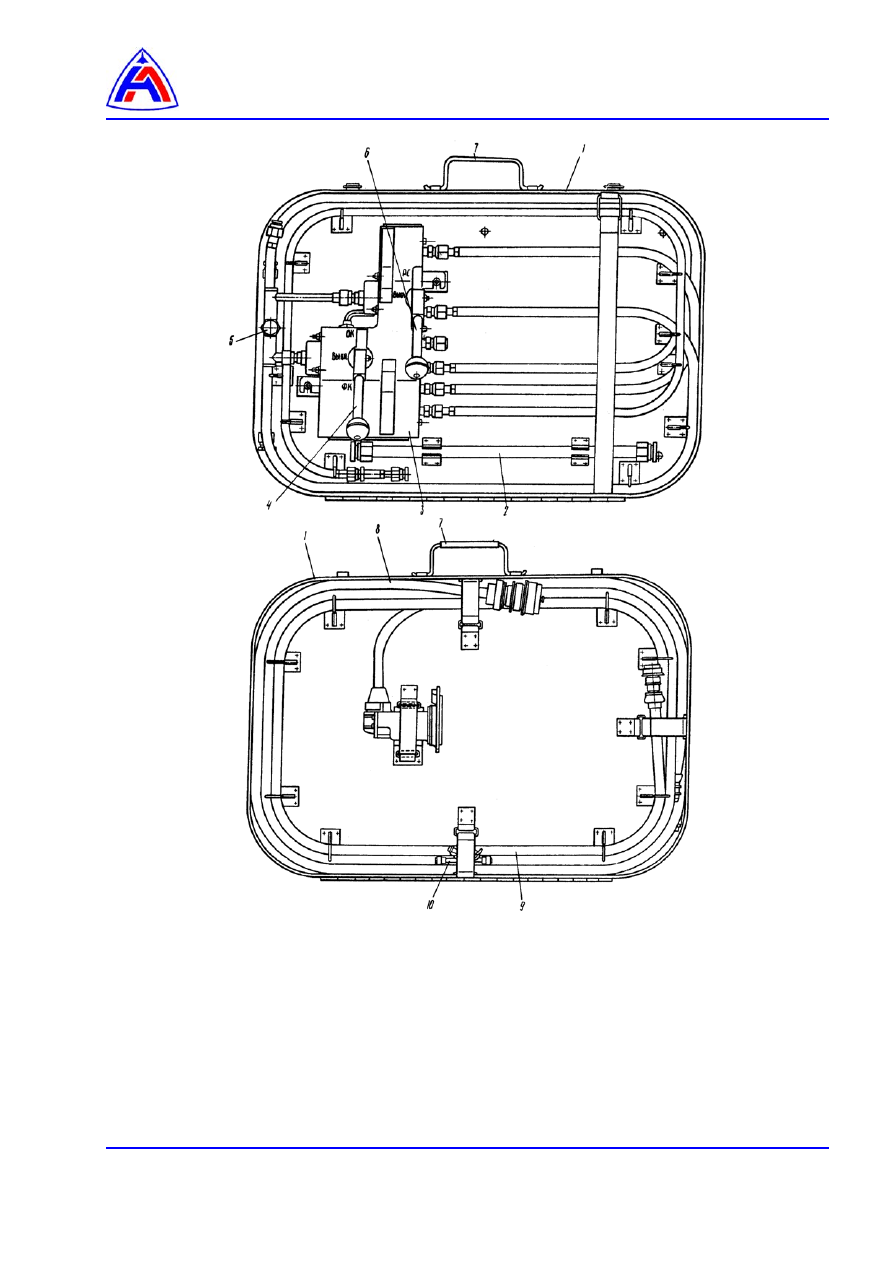

Рис. 3   Спецкомплект –1













1 - чемодан
2 – рукав резинометаллический
3 – распределительный пульт со шлангами
4, 6 – ручки управления гидравлическими кранами распределительного

пульта

5 – заглушка штуцера подвода масла
7 – транспортировочные ручки
8, 9 – электрожгуты



Рис. 4    Спецкомплект – 2




















1 – электроприводной насос
2 – манометр
3 – электрокран
4 – фильтр
5 – распределительный пульт
6, 8 – гидравлические краны
7 – распределительные шланги
9, 10 – сигнализаторы давления
11 – гидроаккумулятор
12 – обратный клапан
13 – зарядный клапан

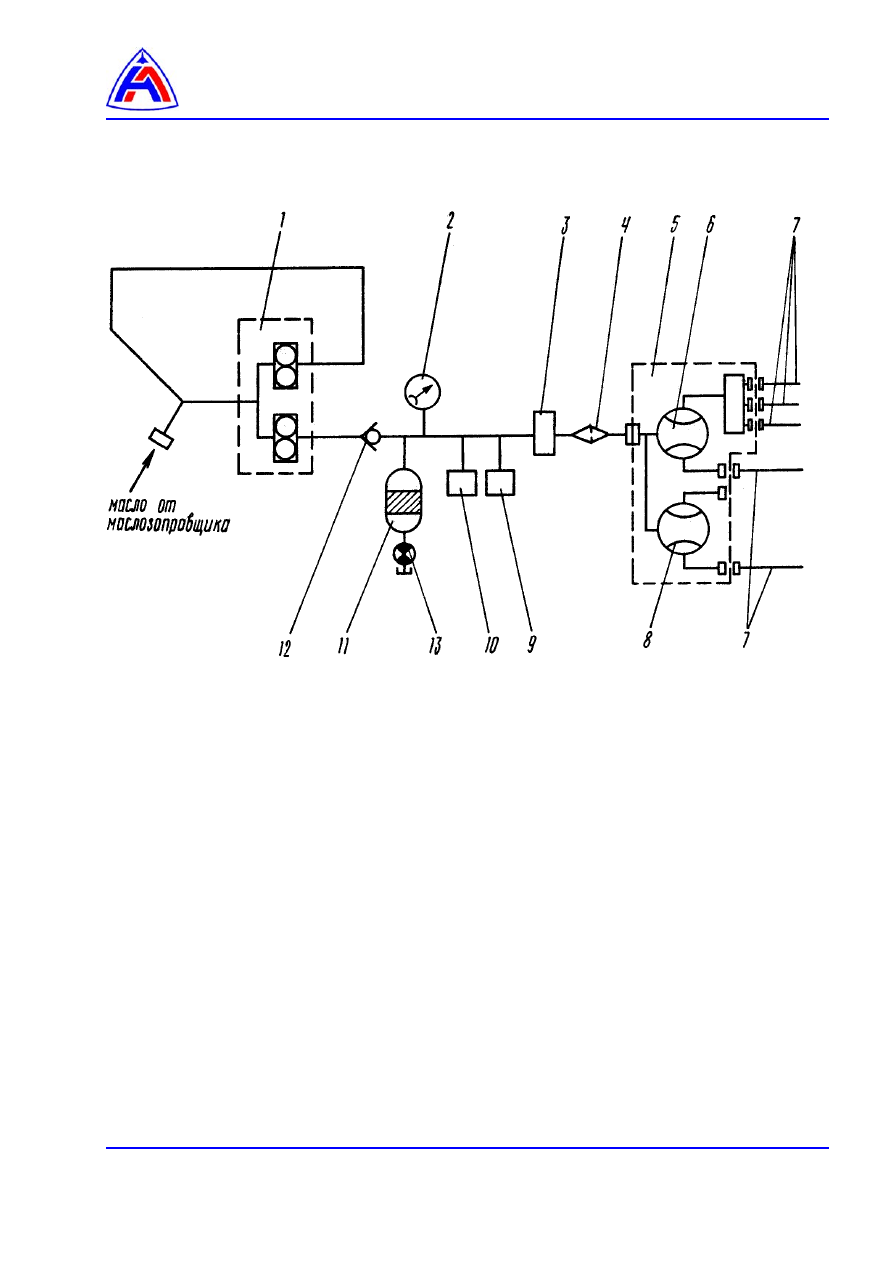

Рис. 5    Принципиальная схема УК – 2
