Установка для консервации УК-2

Руководство по технической эксплуатации У.96.00.24.0000 РЭ.

 Описание и работа

Содержание



Ссылки ……………………………………………………………………………………………..…..

1





Предварительные требования ………………………………………………………………………

1







Условия обеспечения безопасности …………………………………………………………

1





Описание ……………………………………………………………………………………………….

1



 1

Общие сведения ……………………………………………………………………………….

2



 2

Работа …………………………………………………………………………………………

3



Перечень рисунков

 1

Гидроблок …………………………..……………………..……………………………………

4



 2

Гидроблок (дверцы открыты) ……………………………………………..……….………

5



 3

Спецкомплект –1 ……………………………………………………………………………….

6



 4

Спецкомплект – 2 ……………………………………………………………………………….

7



 5

Принципиальная схема УК – 2 ……………………………………………………………….

8



 6

Схема электрическая принципиальная  УК – 2 ………………………………………

9/10




Ссылки:

Модули данных,

технические руководства

Название

96-А-GH-10-00-00А-800А-А

УК-2. Наружная расконсервация и консервация установки.

96-А-GH-10-00-01А-800А-А

Установка для консервации УК-2.  Хранение и транспортирование.

96-А-GH-10-00-00А-200А-А

Установка для консервации УК-2.  Техническое обслуживание



96-А-GH-10-00-00А-920А-А

УК-2. Замена фильтроэлемента топливного фильтра ФГ11СН



Предварительные требования

Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-40-00-01А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности



Описание:

Настоящее Руководство по технической эксплуатации является основным документом по
эксплуатации и обслуживанию установки УК-2 для консервации двигателя.

Руководство содержит:

−  информацию об устройстве, назначении и работе установки,
−  сведения необходимые для технического обслуживания (

96-А-GH-10-00-00А-200А-А

,

96-

А-GH-10-00-00А-920А-А

,

96-А-GH-10-00-00А-800А-А

),

−  сведения о хранении и транспортировании установки (

96-А-GH-10-00-01А-800А-А

).









1.

Общие сведения.

1.1.

Основные технические данные:
рабочая жидкость – масло МС-8П (ОСТ 38 01163-78), или TURBONYCOIL 321, AIR 3515/B
(фирмы NYCO, Франция).

Давление масла на входе в насос ……………………………………  (2

+0,5

) кгс/см

2



давление масла на выходе из установки ……………………………  (25

± 5) кгс/см

2



температура масла ………………………………………………………  от 50 до 90 ºС

количество масла, подаваемое установкой за один цикл …………  0,7 л

тонкость фильтрации …………………………………………..………  16 – 25 мкм

электропитание постоянным током ……………………………………  27 В, 1500 Вт

сухая масса гидроблока …………………………………………………  25 кг

  спецкомплекта – 1 …………………………………..……………  30 кг
  спецкомплекта – 2 …………………………………………………  20 кг

габариты гидроблока ……………………………………..……………..  230×550×500 мм

спецкомплекта – 1    ……………………………………………..   660×510×205 мм
спецкомплекта – 2    ……………………………………………..   660×510×205 мм

Установка работоспособна
при температуре окружающей среды ………………………   от минус 55 ºС до плюс 60 ºС

1.2.

Установка  УК – 2 предназначена  для  подачи  подогретого  масла  из  бака  заправщика  к
агрегатам  топливной  системы  двигателя  при  его  консервации  без  прокрутки  ротора.  Блок
управления УК – 2 также может быть использован при консервации двигателя с прокруткой
ротора.

1.3.

Установка смонтировано в трех чемоданах:
-

гидроблок (

рис. 1

,

2

),

-

спецкомплект – 1 (

рис. 3

),

-

спецкомплект – 2 (

рис. 4

).

Чемоданы снабжены ручками для ручного транспортирования.

1.4.

В  состав  гидроблока  входят:  электроприводной  насос    (

7,  рис. 2

),  блок  управления  (

10

),

электрокран  (

11

),  фильтр  (

9

),  гидроаккумулятор  (

1

),  обратный  клапан  (

12

),  сигнализаторы

давления (

5

), манометр  (

10, рис. 1

), провод заземления длиной 15 м.

1.5.

В состав спецкомплекта  1  входят: редуктор  (

2, рис. 3

), вентили (

4

), штуцеры для выпуска

воздуха  (

10

),  приспособление  (

7

),  тройник  (

19

),  переходник  (

21

),  шесть  резиновых  рукавов

(

14

,

18

 и

22

) длиной 0,5 м, два резиновых рукава (

13

) длиной 0,75 м, один  резиновый рукав

(

23

)  длиной 1 м,  восемь  резиновых  рукавов  (

1

,

5

  и

15

)  длиной 1,5 м,  шесть  резиновых

рукавов (

3

,

5

,

6

 и

8

) длиной 2 м.

1.6.

В  состав  спецкомплекта  2  входят:  распределительный  пульт    (

3,  рис. 4

)  со  шлангами,

электрожгут  (

8

)  длиной 5 м  для  подсоединения  УК– 2 к  коробке  соединителей  двигателя,

электрожгут (

9

) длиной 15 м для подведения питания 27 В к установке, переходник (

10

) для

подсоединения редуктора с распределительным пультом.

1.7.

Спецкомплект  1 и спецкомплект  2 предназначены:

−  для  подсоединения  установки  УК–2 к топливным коммуникациям двигателя,
−  для подсоединения маслозаправщика ЗСЖ 66 к установке УК-2,
−  для  подвода  электропитания  к  установке  и  подсоединения  установки  к  коробке

электрических соединителей двигателя.







1.8.

Блок  управления  (

10,  рис. 2

)  смонтирован  в  металлическом  корпусе  и  расположен  в

гидроблоке. Блок управления предназначен для переключения электромагнитных клапанов
топливных  агрегатов  двигателя  при  консервации  и  расконсервации.  Исполнение
циклограммы включения и выключения клапанов производится автоматически.

1.9.

На верхней панели гидроблока  расположены: манометр (

10, рис. 1

)  и лицевая панель (

1

)

блока управления

1.10.

На лицевой панели блока управления расположены:
−  вилка (

8

) соединителя подвода питания 27 В к установке (жгут У.96.09.24.0020),

−  розетка  (

9

)  соединителя  для  подключения  электрожгута  У.96.09.24.0010  от  УК-2  к

коробке и панелям соединителей двигателя,

−  выключатель (

2

) S1 «ПУСК ЦИКЛОГРАММЫ»,

−  выключатель  (

3

) S2 подачи  питания 27 В  (в  электросхему  гидроблока)  на

электроприводной насос,

−  переключатель (

4

) S3 «РАБОТА – СБРОС»,

−  выключатель (

5

) S4 (ЭМК в РТ)

−  выключатель (

6

) S5 (ЭМК «КО» в НР),

−  выключатель (

11

) S6 (ЭМК ОД),

−  сигнальная  лампа  (

15

)  зеленого  цвета  Н1  подачи  питания 27 В  (в  электросхему

гидроблока) на электроприводной насос,

−  сигнальная лампа (

16

) желтого цвета Н2 «КОНСЕРВАЦИЯ»,

−  сигнальная лампа (

7

) желтого цвета Н3 «РАСКОНСЕРВАЦИЯ»,

−  устройство (

17

)  А1 (УВПМ-1-111),

−  устройство (

18

)  А2 (УВПМ-1-108)

Устройство А1 определяет время подачи питания 27 В на ЭМК агрегатов САУ.
Устройство А2 определяет время снятия питания с ЭМК агрегатов САУ.
Устройства А1 и А2 определяют циклограмму работы ЭМК САУ.

1.11.

Электрическая принципиальная схема установки представлена на

рис. 6

.


2.

Работа.

2.1.1.

Необходимое  давление  масла  для  заполнения  полостей  топливной  автоматики  создается
насосом (

1, рис. 5

). Подогретое масло от заправщика ЗСЖ-66 под давлением (2

+0,5

) кгс/см

2



подается  в  рабочую  секцию  электроприводного  насоса  (

1,  рис. 5

) (вторая  секция  насоса

закольцована). Далее масло поступает через обратный клапан (

12

) в гидроаккумулятор (

11

).

При достижении давления масла в гидроаккумуляторе 25 кгс/см

2

 (по показанию манометра

2

),  сигнализатор  давления  (

10

)  дает  команду  в  блок  управления  (

10,  рис.2

).  По  команде

сигнализатора  (

10,  рис. 5

),  насос  (

1

)  отключается  и  открывается  электрокран  (

3

).  Масло

через  фильтр  (

4

),  распределительный  пульт  (

5

)  и  шланги  (

7

)  подается  к  соответствующим

штуцерам на агрегатах двигателя.
При  уменьшении  давления  до 10 кгс/см

2

  (по  показанию  манометра

2

)  команду  выдает

сигнализатор давления (

9

)

.

 По команде сигнализатора (

9

), включается насос (

1

) и весь цикл

повторяется снова.
Время  работы  установки  (электронасоса)  не  более (5

+1

)  мин.  Переключая  гидравлические

краны  (

6

  и

8

)  распределительного  пульта  (

5

),  можно  подавать  масло  поочередно  в

различные системы двигателя.

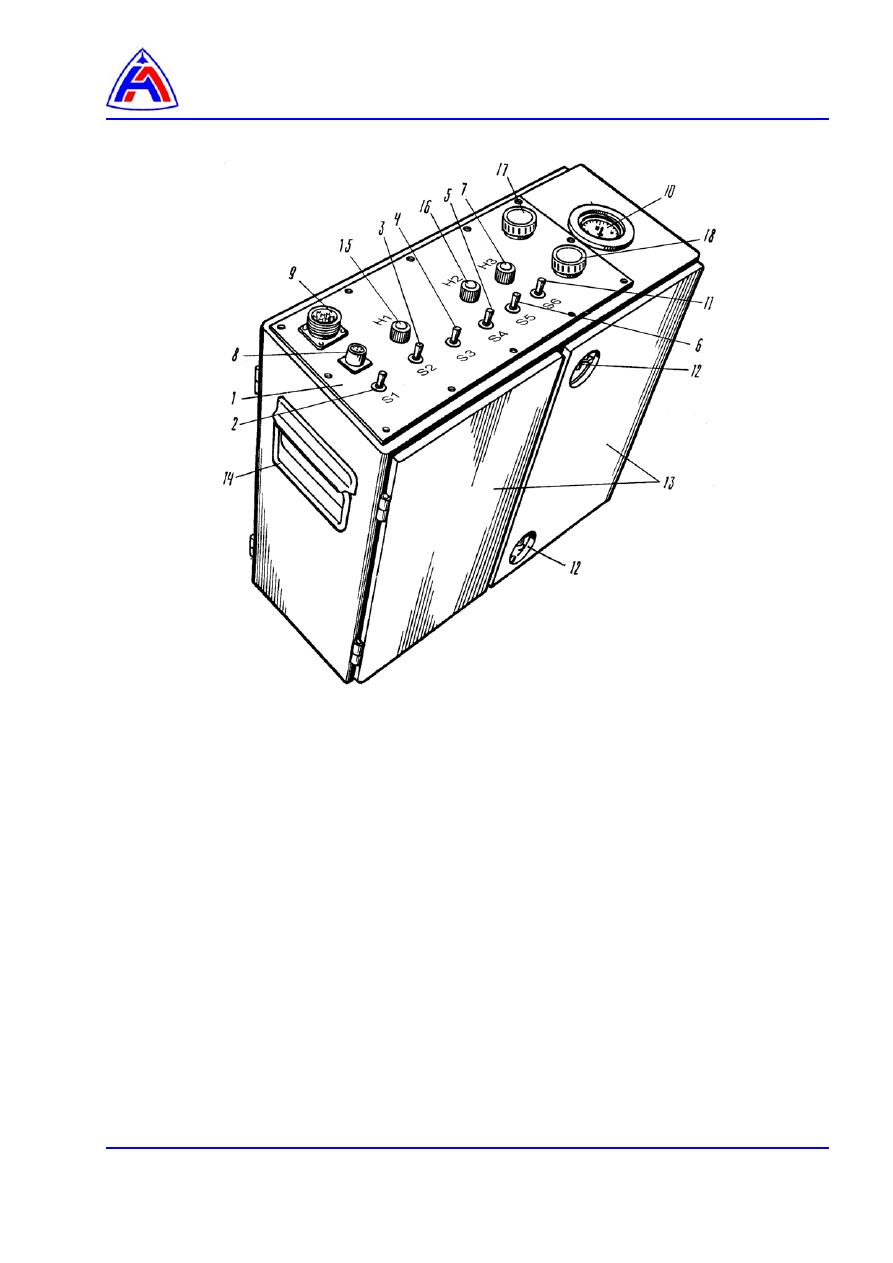

1 – лицевая панель блока управления
2 – выключатель «ПУСК ЦИКЛОГРАММЫ» (S1)
3 – выключатель (S2) подачи питания 27 В (в электросхему гидроблока) на

электроприводной насос

4 – переключатель «РАБОТА-СБРОС» (S3)
5 – выключатель (ЭМК РТ) (S4)
6 – выключатель (ЭМК «КО» в НР) (S5)
7 – сигнальная лампа (желтый цвет) «РАСКОНСЕРВАЦИЯ» (Н3)
8 – вилка соединителя для подключения питания 27В (Х5)
9 – розетка соединителя для подключения жгута от УК-2 (Х1) к коробке и панели

соединителей двигателя

10 – манометр
11 – выключатель (ЭМК ОД) (S6)
12 – замки боковых дверец
13 – боковые дверцы
14 – транспортировочная ручка
15 – сигнальная лампа (зеленый цвет) подачи питания 27 В в электросхему

гидроблока на электроприводной насос (Н1)

16 – сигнальная лампа (желтый цвет) “КОНСЕРВАЦИЯ” (Н2)
17 – устройство УВПМ-1-111 (2,00…9,50 с) (А1)
18 – устройство УВПМ-1-108 (1,00…4,75 с) (А2)



Рис. 1   Гидроблок
